Popis

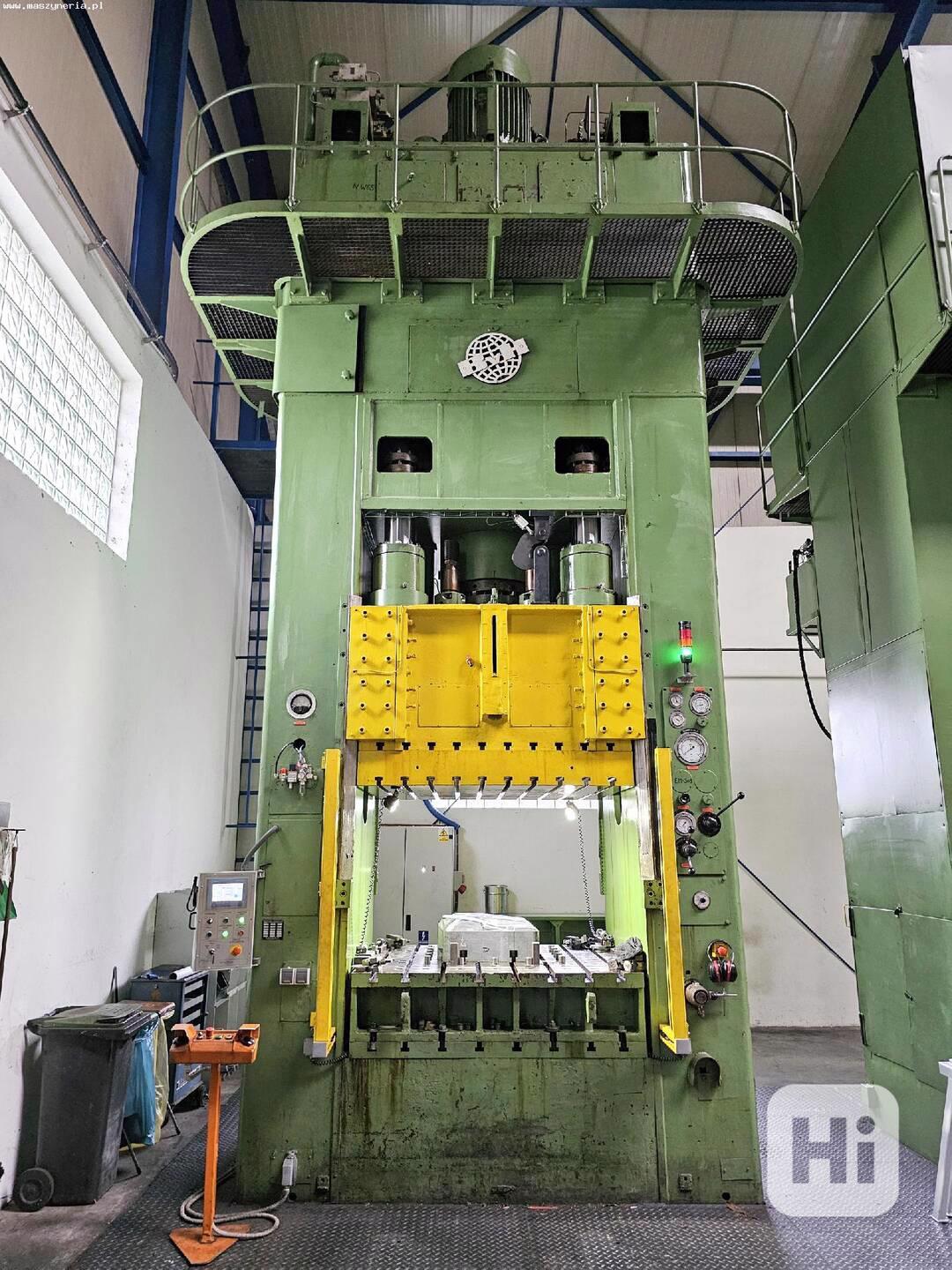

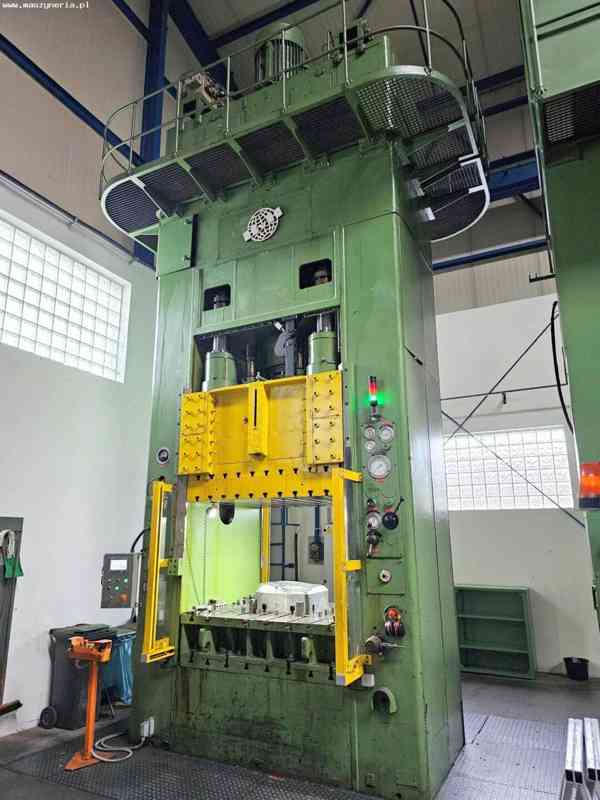

Hlubokotažný lis BECKER & VAN HÜLLEN byl vyroben v Německu společností Becker & van Hüllen Niederrheinische Maschinenfabrik GmbH & Co. KG. Stroj byl po celou dobu své životnosti průběžně udržován a modernizován. V roce 2022 byla provedena rozsáhlá modernizace, která zahrnovala výměnu těsnění, modernizaci řídicího systému, instalaci světelných závěsů a doplnění operátorského panelu s dotykovou obrazovkou SIEMENS SIMATIC HMI TOUCH.
Technické údaje lisu BECKER & VAN HÜLLEN
Všeobecné údaje
- rozměry (D x Š x V): 3200 x 2950 x 9400 mm
- hmotnost stroje BECKER & VAN HÜLLEN 650T: 60 t
Systém hlubokého tažení (1 stupeň)
- maximální lisovací síla: 650 t
- maximální vratná síla: 60 t

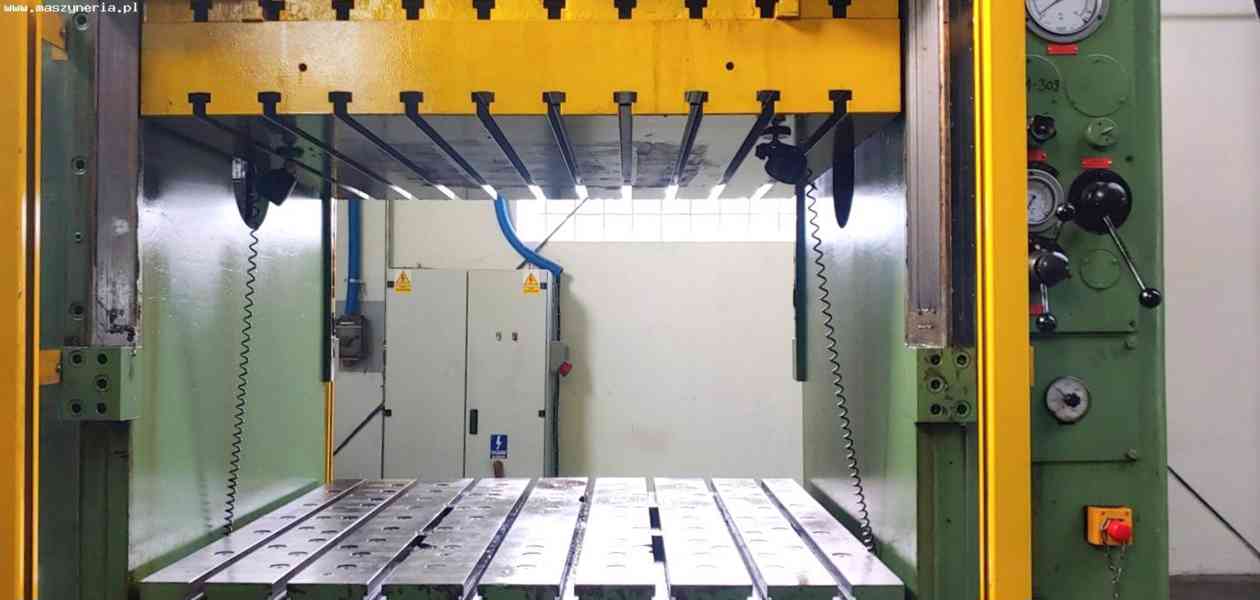

- rozměry pracovního stolu (D x Š): 1600 x 1400 mm
- zdvih pracovního stolu: 800 mm
- maximální vzdálenost mezi pracovními stoly: 1600 mm
- průměr válce: 500/460 mm
- počet válců: 4
- plocha pístu: 1964/1662 cm2
- provozní tlak: 200 kp/cm2
Systém hlubokého tažení (2 stupeň)
- maximální lisovací síla: 125 t
- zdvih: 350 mm
- průměr válce: 200/160 mm
- počet válců: 2
- plocha pístu: 314/201 cm2
- počet pístů: 2
Systém upínání plechů
- provozní tlak: 200 kp/cm2
- průměr válce: 200 mm
- počet válců: 4
- plocha pístu: 314 cm2
- počet pístů: 4
Hydraulický systém
- hlavní čerpadlo
kapacita: 450 l/min
výkon motoru: 70 kW
otáčky: 1000 ot/min
- sekundární čerpadlo
kapacita: 78/30 l/min
výkon motoru: 15 kW
- řídicí čerpadlo
typ: Zp 430-40-63
kapacita: 40/63 l/min
výkon motoru: 3,6 kW
Vybavení hydraulického lisu 650T

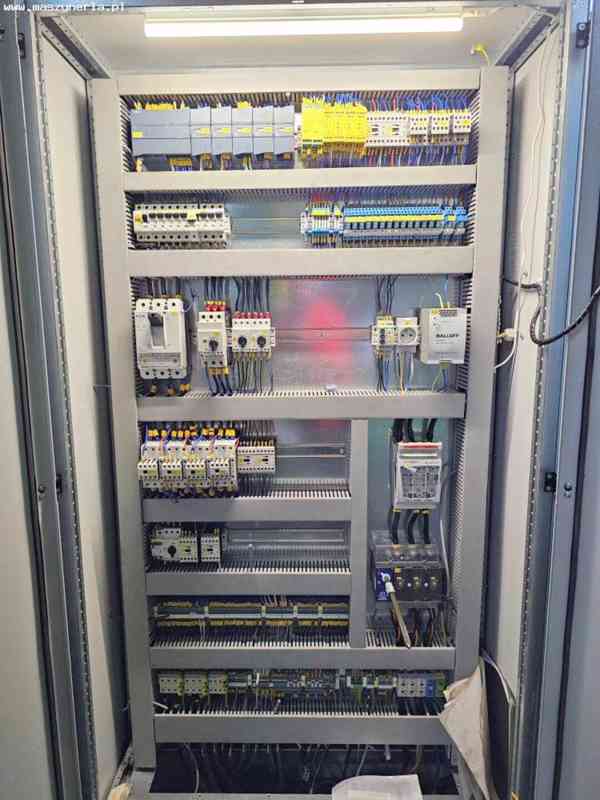

- PLC řídicí jednotka: SIEMENS SIMATIC S7

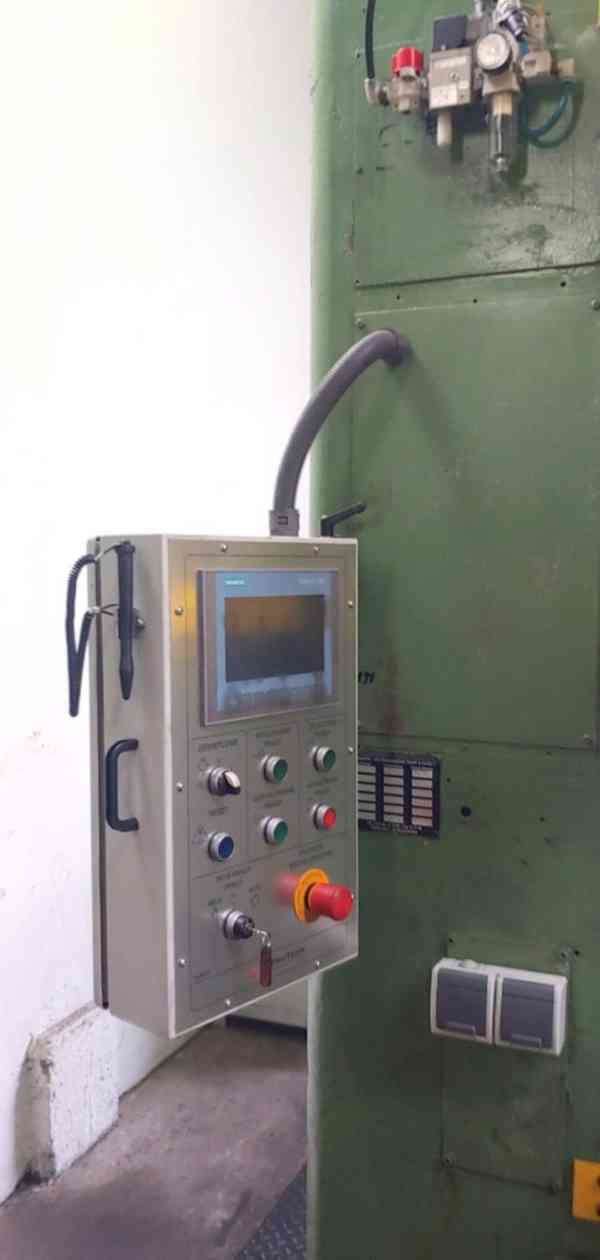

- operátorský panel HMI: SIEMENS SIMATIC HMI TOUCH
- světelné závěsy

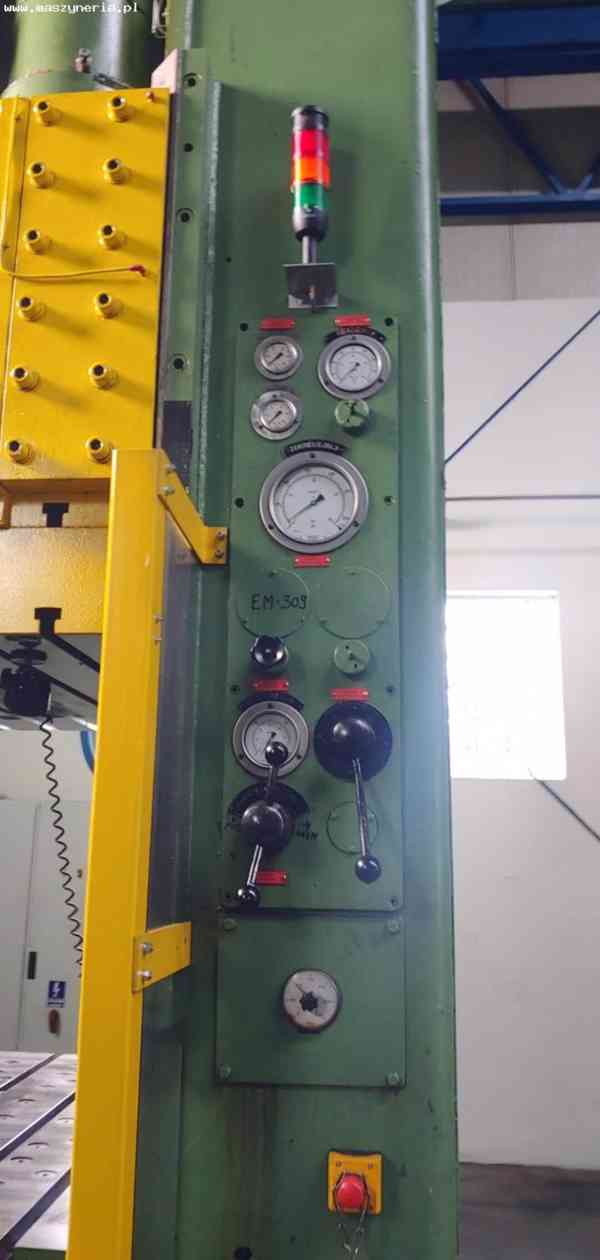

- lampa indikující stav stroje
