Lisy

Výstředníkový lis SMERAL TRNAVA LEN 63C byl vyroben v roce 1988 v Československu společností Šmeral Trnava.

Technické specifikace lisu SMERAL TRNAVA LEN 63C
- maximální lisovací síla: 63 t (630 kN)
- počet zdvihů jezdce (automatický režim): 71-140/min
- počet zdvihů jezdce (jednoduchý režim): 45-50/min
- maximální zdvih jezdce: 105 mm
- minimální zdvih jezdce: 10 mm
- nastavení jezdce: 70 mm
- čas doběhu: 119 ms
- osvětlení pracovního prostoru
- ovládání nožním spínačem
- pracovní tlak vzduchu: 0,4 MPa
- hmotnost stroje LEN 63 C: 5850 kg

(Jezdec je mírně rozdrcený – viditelné na fotografiích)

umístění: Polsko
telefon: +48 603 510 566

Nabízím návod k hydraulickému čerpadlu RPZ, výrobce TOS Rakovník.
Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Výstředníkový lis ZTS KOSICE LEK 160 byl vyroben v roce 1984 v Československu společností Závody Tažkého Strojárstva n.p. Košice.

Technické specifikace lisu ZTS KOSICE LEK 160
- maximální lisovací síla: 160 t
- rozměry pracovního stolu (D x Š): 1000 x 740 mm
- maximální zdvih jezdce: 160 mm
- minimální zdvih jezdce: 25 mm
- nastavení jezdce: 100 mm
- počet zdvihů jezdce (automatický režim): 50/min
- počet zdvihů jezdce (jednoduchý režim): 32/min
- rozměry jezdce (D x Š): 710 x 425 mm
- maximální vzdálenost jezdce od povrchu pracovního stolu (jezdec ve spodní poloze): 455 mm
- dosah: 355 mm
- tloušťka mezipláště: 100 mm
- tlak vzduchu: 0,6 Pa
- spotřeba vzduchu na jeden zdvih: 36 dm3
- výkon elektromotoru: 11 kW
- rozměry (D x Š x V): 2400 x 1380 x 3350 mm
- hmotnost stroje ZTS LEK 160: cca 12,8 t

umístění: Polsko
telefon: +48 603 510 566

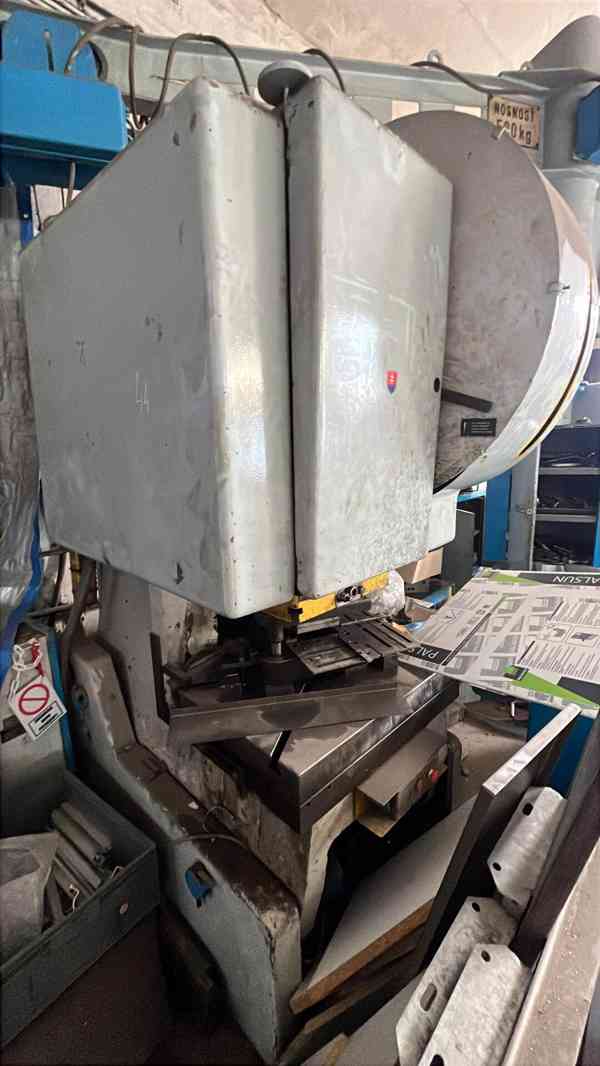

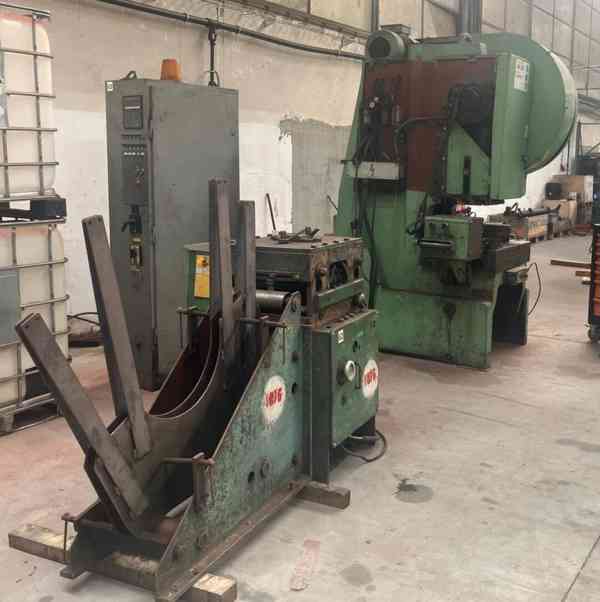

Prodáme použitý excentrický lis LEN 63 C, r. v. 1988, včetně podavače, rovnačky a odvíječky. Linka je nyní odpojená a nepoužívá se, ale není problém ji pro vážného zájemce uvést do chodu v provozu pod proudem. Stroj se prodává včetně podavače, rovnačky a odvíječky. Součástí linky je oboustranný válečkový podavač QPVD 160/4, r. v. 1984 a odvíjecí kolébka s rovnačkou QRO 300/3,15, r. v. 1968.

Technické parametry lisu LEN 63 C:

Jmenovitá tvářecí síla: 63 t
Počet zdvihů beranu: 65, 120/min.
Počet využitelných zdvihů beranu: 45, 60/min.
Vyložení A: 315 mm
Průchod B: 355 mm
Sevření H: 335 mm
Zdvih beranu Z: 10 – 105 mm
Přestavitelnost beranu E: 70 mm
Upínací dutina beranu průměr d/k: 50/85 mm
Upínací plocha stolu: 800 x 630 mm
Propad ve stole průměr d1/d x h1
průměr d1/o x p: 250/280 x 45 mm
Tloušťka upínací desky h2: 85 mm
Naklopení stojanu: 0° - 25°
Výkon elektromotoru: 4/7,5 kW
Spotřeba nasátého vzduchu na 1 zapnutí spojky: 5 dm3
Rozměry lisu š x d x v: 1400 x 1850 x 2550 mm
Hmotnost lisu: 5850 kg

Technické parametry:
oboustranný válečkový podavač QPVD 160/4

Největší šířka pásu: mm 160
Největší tloušťka pásu: mm 0,1-4
Největší krok: mm 160
Největší rychlost podávání: m min-1 25
Výšková přestavitelnost: mm 85
Hmotnost podávače cca: kg 150
Použitelnost pro lisy o jmenovité síle (typ·značka): kN 250-630

Technické parametry:
odvíjecí kolébka s rovnačkou QRO 300/3,15

Největší šířka pásu: mm 300
Tloušťka pásu (podle šířky a pevnosti): max. mm 1,9-4
Průměr svitku - vnější: mm 350-900
Největší hmotnost svitku: kg 1200
Rozsah rychlostí rovnání:
I. stupeň: m min-1 0,75-4,5
II. stupeň: m min-1 3,5-21
Počet rovnacích válečků: 7
Výkon elektromotoru: kW 1,5
Rozměry:
délka x šířka (s ramenem a můstkem): mm 2840x930
výška celková/pracovní: mm 1180/900
Hmotnost: kg 850

Prodáme skupinu použitých automatických soustruhů, viz. níže uvedený seznam. Všechny stroje jsou v provozu pod proudem a obhlídka je možná. Každý stroj má podavač a plnou výbavu všeho potřebného provoz stroje. Stroje se prodávají, protože se ruší výroba. Prodej je samozřejmě možný i po jednom kuse.

Seznam strojů k prodeji:

A 20 B + A 32 C + A 40 C + A 50 D + A 50 CA

Prodáme celkem tři kusy použitých excentrických lisů LEN 25 C, r. v. 1978, 1979, 1980. Stroje jsou v dobrém technickém stavu, v provozu pod proudem a obhlídka je možná. Prodej je samozřejmě možný i po jednom kuse.

Technické parametry:

Jmenovitá lisovací síla: 25 t (Mp)
Upínací plocha stolu: 560 x 540 mm
Počet zdvihů: 8-85 zdvih/min
Sevření: 265 mm
Tloušťka upínací desky: 65 mm
Přestavitelnost beranu: 55 mm
Hmotnost stroje: 2500 kg
Rozměr stroje:
šířka x délka x výška: 1235 x 1365 x 2145 mm

Nabízím návod k hydraulickému lisu CDC-30.
Zašlu po dohodě poštou nebo zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

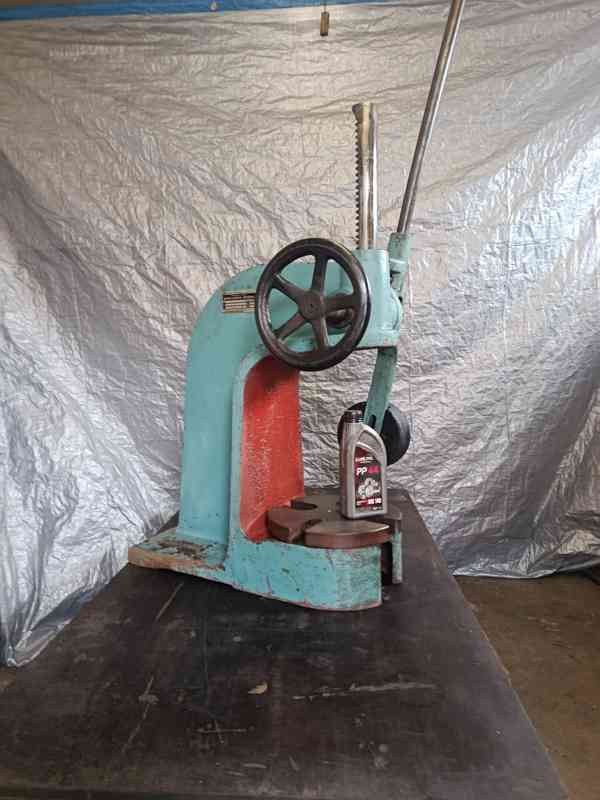

Velký hřebenový lis. Typ LRH 2. Dobrý stav. Původní barva. Max. rozevření k otočné desce 380 mm. Výška tělesa lisu bez páky a beranů 740 mm. Hloubka 670 mm. Průměr otočné desky 310 mm. Průměr beranů 55 mm. Hmotnost 262 kg. Výrobce Strojarně Piesok. Kontakt 604 549 515

Nabízím dokumentaci hydraulického protlačovacího lisu PTV-25, výrobce ČZ Strakonice. Zašlu na dobírku, zkoukněte i ostatní moje dokumentace.

Prodáme použitý hydraulický kombinovaný stroj Ironworker Nelson 25 tun. V provozu pod proudem, možná obhlídka. Příslušenství: viz foto.

Technické parametry:

Rozměry stroje: 635 x 686 x 1067 mm
Hmotnost stroje: 340 kg
Zdvih: 25 mm
Děrování: max 25 mm/8 mm plech
Dělení tyče: kruhová do 19 mm
Max. tloušťka ploché oceli: 6,4 mm
Max. šířka ploché oceli: 100 mm
L profil: 50 x 50 x 6 mm
Vystřihovadlo: 50 x 50 x 6 mm
Vystřihovadlo trubek:
Max. vel. trubek: 92 mm vnější průměr
Dvě operace na jednom stroji
Děrování ( kruhy, ovály aj. )
- Pracoviště pro volitelný nástroj
- vystřihování
- stříhání tyčoviny, ploché oceli
- stříhání I, L,U; profilů
- vystřihování trubek

Prodáme použitý hydraulický lis PYE 25 S, v provozu pod proudem, možná obhlídka.

Technické parametry:

Jmenovitá lisovací síla: 25 t
Upínací plocha stolu: 500 x 400 mm
Upínací plocha beranu: 360 x 280 mm
Celkový příkon stroje: 8,75 kW
Rozměry stroje:
délka: 1500 mm
šířka: 900 mm
výška: 2550 mm
Hmotnost stroje: 2200 kg

CNC ohraňovací lis EHT VarioPress 175-35 byl vyroben v roce 2004 v Německu společností EHT Werkzeugmaschinen GmbH (nyní TRUMPF).

Technická specifikace ohraňovacího lisu EHT VarioPress 175-35
- CNC řídicí jednotka: CYBELEC DNC 1200PS Eco/Col
- maximální lisovací síla: 175 t
- maximální délka plechu: 3550 mm
- přední podpěry
- připojovací výkon: 20,5 kW
- proudová ochrana: 63 A
- ovládací napětí: 24 V
- napájení: 3x 400 V
- hmotnost stroje VarioPress 175-35: 14900 kg

umístění: Polsko
telefon: +48 603 510 566

CNC hydraulický ohraňovací lis DURMA AD-S 30175 byl vyroben v roce 2009 v Turecku společností DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş.

Technické specifikace ohraňovacího lisu DURMA AD-S 30175
- počet os: 4 (X,Y1,Y2,R)
- maximální lisovací síla: 175 t
- maximální délka ohýbání: 3050 mm
- zdvih jezdce: 265 mm
- dosah: 410 mm
- rychlost nájezdu: 140 mm/s
- rychlost ohýbání: 10 mm/s
- rychlost návratu: 130 mm/s
- vzdálenost mezi sloupky: 2600 mm
- doba zastavení: 102 ms
- vzdálenost zastavení: 8 mm
- vzdálenost bezpečnosti: 263,2 mm
- objem olejové nádrže: 200 l
- maximální provozní tlak: 285 kg/cm2
- výkon motoru: 18,5 kW
- proud: 37 A
- proudová ochrana: 50 A
- ovládací napětí: 24 V
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 5450 x 2550 x 2750 mm
- hmotnost stroje DURMA AD-SERVO 30175: 10830 kg

Vybavení ohraňovacího lisu DURMA
- CNC řídicí jednotka: CYBELEC ModEva 10S
- ruční kompenzace vychýlení šipky
- upínací systém nástrojů evropského typu
- razníky a matrice evropského typu
- poháněný zadní doraz
- přední podpěry s T-drážkami a naklápěcím dorazem

umístění: Polsko
telefon: +48 603 510 566

Mechanický lis NIDEC ARISA S-2-500-240-120-FD byl vyroben v roce 2006 ve Španělsku společností Nidec Press & Automation Co. (NP&A).

Technické specifikace lisu NIDEC ARISA S-2-500-240-120-FD
- maximální lisovací síla: 500 t
- rozměry pracovního stolu (D x Š): 2400 x 1200 mm
- vzdálenost mezi pracovními stoly: 750-1000 mm
- zdvih jezdce: 400 mm
- nastavení jezdce: 250 mm
- počet zdvihů jezdce: 10-30/min
- maximální hmotnost horního nástroje: 5700 kg
- maximální hmotnost všech nástrojů: 8000 kg
- šířka pásu: 450-550 mm
- otvor pro odpad v pracovním stole

Vybavení lisu NIDEC ARISA 500t
- HMI operátorský panel: SIEMENS SIMATIC HMI TOUCH
- světelné závěsy
- okno v boční stěně pro podávání pásu
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

Mechanický lis ARISA S-2-630-240-120-LD byl vyroben v roce 2005 ve Španělsku společností Arisa S.A. (nyní Nidec Press & Automation Co. (NP&A)).

Technické specifikace lisu ARISA S-2-630-240-120-LD
- maximální lisovací síla: 630 t
- počet zdvihů jezdce: 10-30/min
- rozměry horního pracovního stolu (D x Š): 2400 x 1200 mm
- zdvih horního pracovního stolu: 400 mm
- nastavení horního pracovního stolu: 250 mm
- rozměry spodního pracovního stolu (D x Š): 2400 x 1200 mm
- vzdálenost mezi pracovními stoly: 750-1000 mm
- maximální hmotnost horního nástroje: 5700 kg
- maximální hmotnost všech nástrojů: 8000 kg
- síla podložky: 200 t
- zdvih podložky: 200 mm
- šířka pásu: 450-550 mm
- otvor pro odpad (D x Š): 1200 x 250 mm

Vybavení lisu ARISA 630t
- HMI operátorský panel: SIEMENS SIMATIC HMI TOUCH
- systém výměny pracovního stolu
- světelné závěsy
- okno v boční stěně pro podávání pásu
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

Hydraulický lis FRITZ MÜLLER ZE 625-4 byl vyroben v Německu společností Fritz Müller GmbH & Co. KG. Stroj byl po celou dobu své životnosti průběžně udržován a modernizován. První generální opravu provedl v roce 1988 servis výrobce Machinenfabrik Mueller-Weingarten AG. Druhá generální oprava byla provedena v roce 2020, během níž byl lis uveden do souladu s aktuálními bezpečnostními požadavky. V rámci této generální opravy byl instalován nový řídicí systém založený na PLC řídicí jednotce SIEMENS SIMATIC S7 a operátorském panelu s dotykovou obrazovkou SIEMENS SIMATIC HMI TOUCH, vyměněn celý elektrický systém, vyměněna těsnění a instalovány světelné závěsy.

Technické údaje lisu FRITZ MÜLLER ZE 625-4
- maximální lisovací síla: 620 t (6200 kN)
- rozměry pracovního stolu (D x Š): 2500 x 1600 mm
- zdvih horního pracovního stolu: 900 mm
- maximální vzdálenost mezi pracovními stoly: 1600 mm
- síla podložky: 250 t (2500 kN)
- zdvih podložky: 400 mm
- síla vyhazovače: 63 t (630 kN)
- zdvih vyhazovače: 65 mm
- nájezdová vzdálenost: 80 mm
- doba přiblížení: 210 ms
- minimální bezpečnostní vzdálenost (světelné závěsy): 340 mm
- rozměry (D x Š x V): 4900 x 2400 x 7300 mm
- hmotnost stroje FRITZ MUELLER ESSLINGEN ZE 625-4: 100 t

Vybavení hydraulického lisu FRITZ MUELLER ESSLINGEN
- PLC řídicí jednotka: SIEMENS SIMATIC S7
- HMI operátorský panel: SIEMENS SIMATIC HMI TOUCH
- světelné závěsy
- boční kryty
- kontrolka indikující stav stroje

umístění: Polsko
telefon: +48 603 510 566

Rohovací lis elumatec EP 124

Lisovací výška 140 mm
Lisovací síla 70 kN (7 t)
Pneumatický pohon
Napětí 230 V, 1~, 50/60 Hz
Přípojka vzduchu 7 barů
Spotřeba vzduchu na pracovní takt 35 l
Délka 1.100 mm, hloubka 950 mm, výška 1.230 mm, hmotnost 545 kg

Lisování velkých profilů ve vysoké kvalitě
Jednoduché nastavení a obsluha stroje, krátké časy přenastavení díky novému výměnnému systému nožů
Značnou rezervu lisovacího tlaku poskytuje velkokapacitní vzduchový vak (bezúdržbový) se zasunovací, hydropneumaticky řízenou protiopěrou
Díky speciálnímu tvaru protiopěry lze lisovat prvky od vnitřního rozměru 150 mm (světlá šířka)
Lisovací hloubku lze samostatně nastavovat

Stroj je připraven do výroby
Cena 155 000 Kč + DPH
Kontakt : +420723676566

Kontakt: euromachineria@gmail.com

Lis pro tváření za tepla / Kovací lis za tepla
Výrobce: Šmeral
Generální oprava: 2026
Jmenovitá síla: 1000 tun
Zdvih: 220 mm
Počet zdvihů za minutu: 100
Stůl (délka × šířka): 995 × 950 mm
Seřízení beranu: 10 mm
Vyhazovač: 35 mm
Motor: 50 kW
Hmotnost: 43 tun

Hot forging press
Manufacturer: Smeral
Overhaul: 2026
Capacity: 1000 ton
Stroke: 220 mm
SPM: 100
Table: 995 x 950 mm
Adjusting (slider): 10 mm
Ejector: 35 mm
Motor: 50 kW
Weight: 43 tons

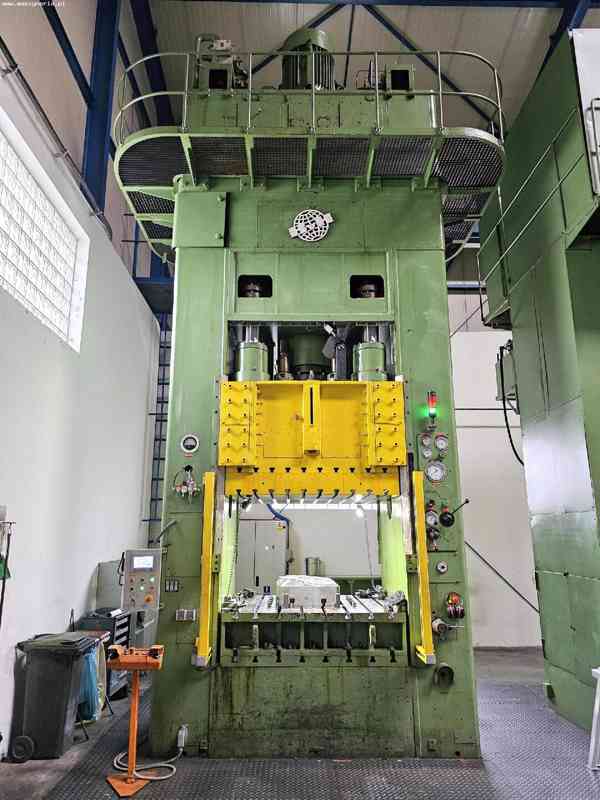

Hlubokotažný lis BECKER & VAN HÜLLEN byl vyroben v Německu společností Becker & van Hüllen Niederrheinische Maschinenfabrik GmbH & Co. KG. Stroj byl po celou dobu své životnosti průběžně udržován a modernizován. V roce 2022 byla provedena rozsáhlá modernizace, která zahrnovala výměnu těsnění, modernizaci řídicího systému, instalaci světelných závěsů a doplnění operátorského panelu s dotykovou obrazovkou SIEMENS SIMATIC HMI TOUCH.

Technické údaje lisu BECKER & VAN HÜLLEN
Všeobecné údaje
- rozměry (D x Š x V): 3200 x 2950 x 9400 mm
- hmotnost stroje BECKER & VAN HÜLLEN 650T: 60 t

Systém hlubokého tažení (1 stupeň)
- maximální lisovací síla: 650 t
- maximální vratná síla: 60 t
- rozměry pracovního stolu (D x Š): 1600 x 1400 mm
- zdvih pracovního stolu: 800 mm
- maximální vzdálenost mezi pracovními stoly: 1600 mm
- průměr válce: 500/460 mm
- počet válců: 4
- plocha pístu: 1964/1662 cm2
- provozní tlak: 200 kp/cm2

Systém hlubokého tažení (2 stupeň)
- maximální lisovací síla: 125 t
- zdvih: 350 mm
- průměr válce: 200/160 mm
- počet válců: 2
- plocha pístu: 314/201 cm2
- počet pístů: 2

Systém upínání plechů
- provozní tlak: 200 kp/cm2
- průměr válce: 200 mm
- počet válců: 4
- plocha pístu: 314 cm2
- počet pístů: 4

Hydraulický systém
- hlavní čerpadlo
kapacita: 450 l/min
výkon motoru: 70 kW
otáčky: 1000 ot/min
- sekundární čerpadlo
kapacita: 78/30 l/min
výkon motoru: 15 kW
- řídicí čerpadlo
typ: Zp 430-40-63
kapacita: 40/63 l/min
výkon motoru: 3,6 kW

Vybavení hydraulického lisu 650T
- PLC řídicí jednotka: SIEMENS SIMATIC S7
- operátorský panel HMI: SIEMENS SIMATIC HMI TOUCH
- světelné závěsy
- lampa indikující stav stroje

umístění: Polsko
telefon: +48 603 510 566

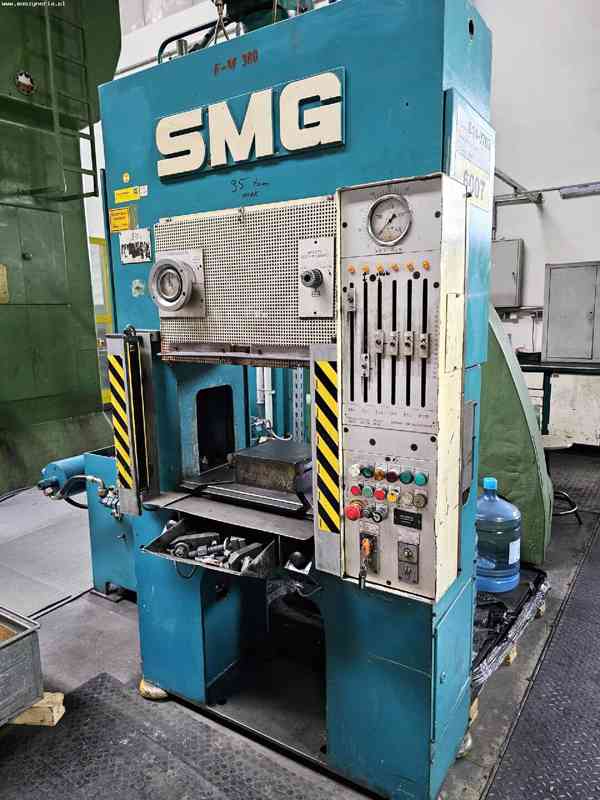

Hydraulický lis SMG DS 40 byl vyroben v roce 2000 v Německu společností SMG Süddeutsche Maschinenbau GmbH.

Technické specifikace lisu SMG DS 40
- maximální lisovací síla (nastavitelná): 40 t
- rozměry pracovního stolu (D x Š): 600 x 400 mm
- zdvih horního pracovního stolu: 150 mm
- vzdálenost mezi pracovními stoly: 400 mm
- rozměry (D x Š x V): 1230 x 570 x 2500 mm
- hmotnost stroje SMG DS40: 4 t

umístění: Polsko
telefon: +48 603 510 566
