Popis

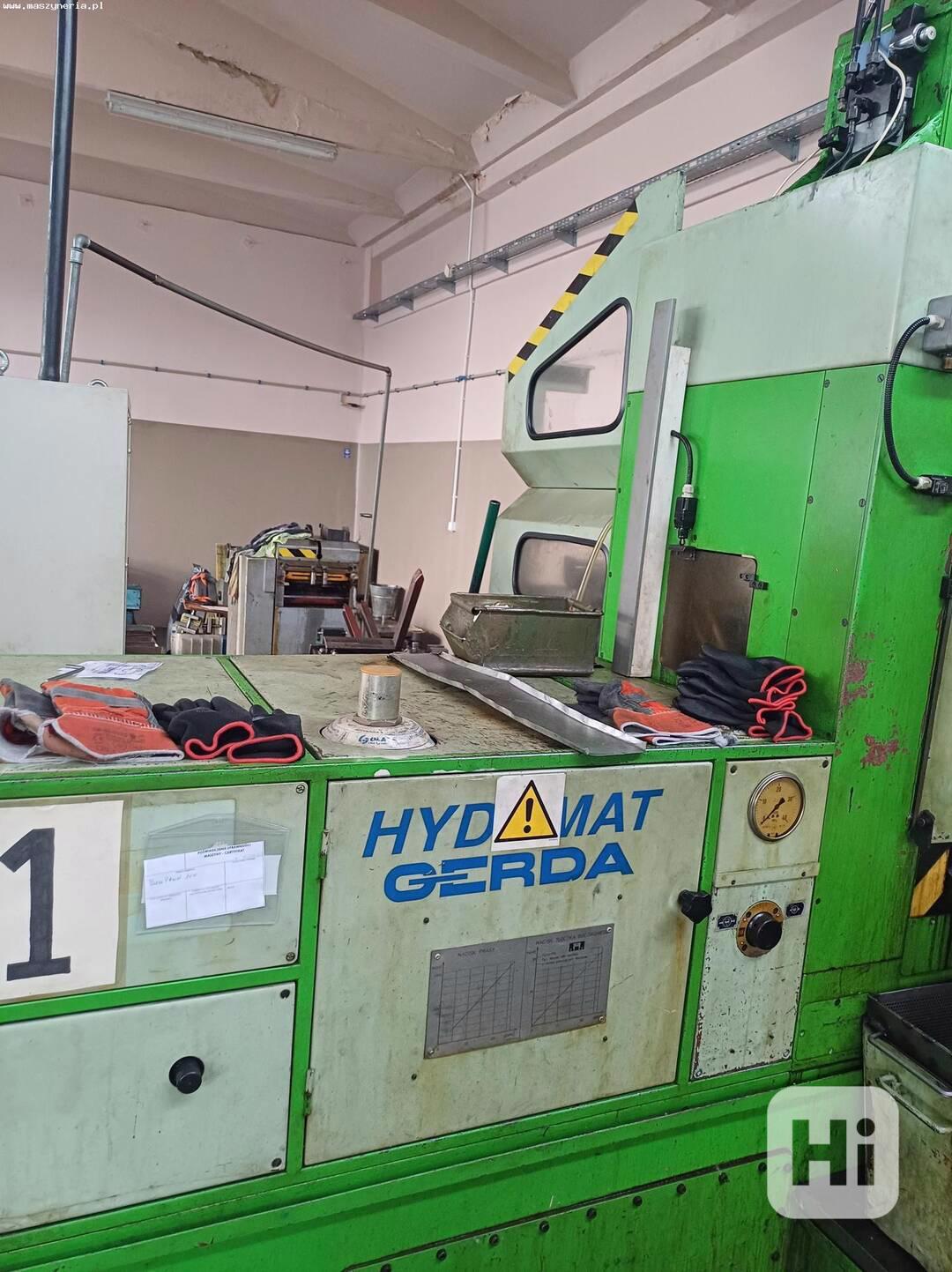

Automatický lis GERDA HYDOMAT PAWN 100 vyrobila společnost GERDA HYDOMAT S.A. v Polsku v roce 2001.
Technické údaje lisu GERDA HYDOMAT PAWN 100
- lisovací síla: 100 t (1000 kN)
- rozměry pracovního stolu (D x Š): 700 x 320 mm
- výška pracovního prostoru: 250 mm
- zdvih jezdce: 0-70 mm
- počet zdvihů jezdce: 10-40/min
- počet přítlačných pístů v horní desce: 10 ks
- jmenovitý tlak lisovacího pístu: 2,8-14,8 kN
- zdvih lisovacího pístu: 35 mm
- závitová hlava
rozsah závitových otvorů: M2-M8
počet současně závitových otvorů (M2-M6): 9 ks
počet současně závitových otvorů (M7-M8): 6 ks
rychlost otáčení vřetena závitořezné hlavy: 224-1400 ot/min
zdvih závitořezného vřetena: 0-20 mm
výkon pohonu závitořezné hlavy: 4 kW
přípustný krouticí moment vřetena závitořezné hlavy: 14 Nm
- podavač plechu: PHN 160/2000
- objem nádrže: 630 l
- systém chlazení oleje: vodní
- výkon čerpadla ve filtračním a chladicím okruhu: 75 dm3/min
- potřeba chladicí vody: 6-8 dm3/min
- maximální řídicí tlak: 4 MPa
- výkon motoru v řídicím okruhu: 4 kW
- otáčky motoru v řídicím okruhu: 1430 ot/min
- výkon čerpadla v řídicím okruhu: 47 dm3/min
- maximální pracovní tlak: 28 MPa
- výkon motoru v pracovním okruhu: 22 kW
- otáčky motoru v pracovním okruhu: 1430 ot/min
- výkon čerpadla v pracovním okruhu: 63 dm3/min
- instalovaný výkon: 32 kW
- napájení: 3x 380 V; 50 Hz
- rozměry (D x Š x V): 3095 x 2640 x 2080 mm
- hmotnost stroje GERDA HYDOMAT PAWN 100: 5200 kg
umístění: Polsko
telefon: +48 603 510 566
