Popis

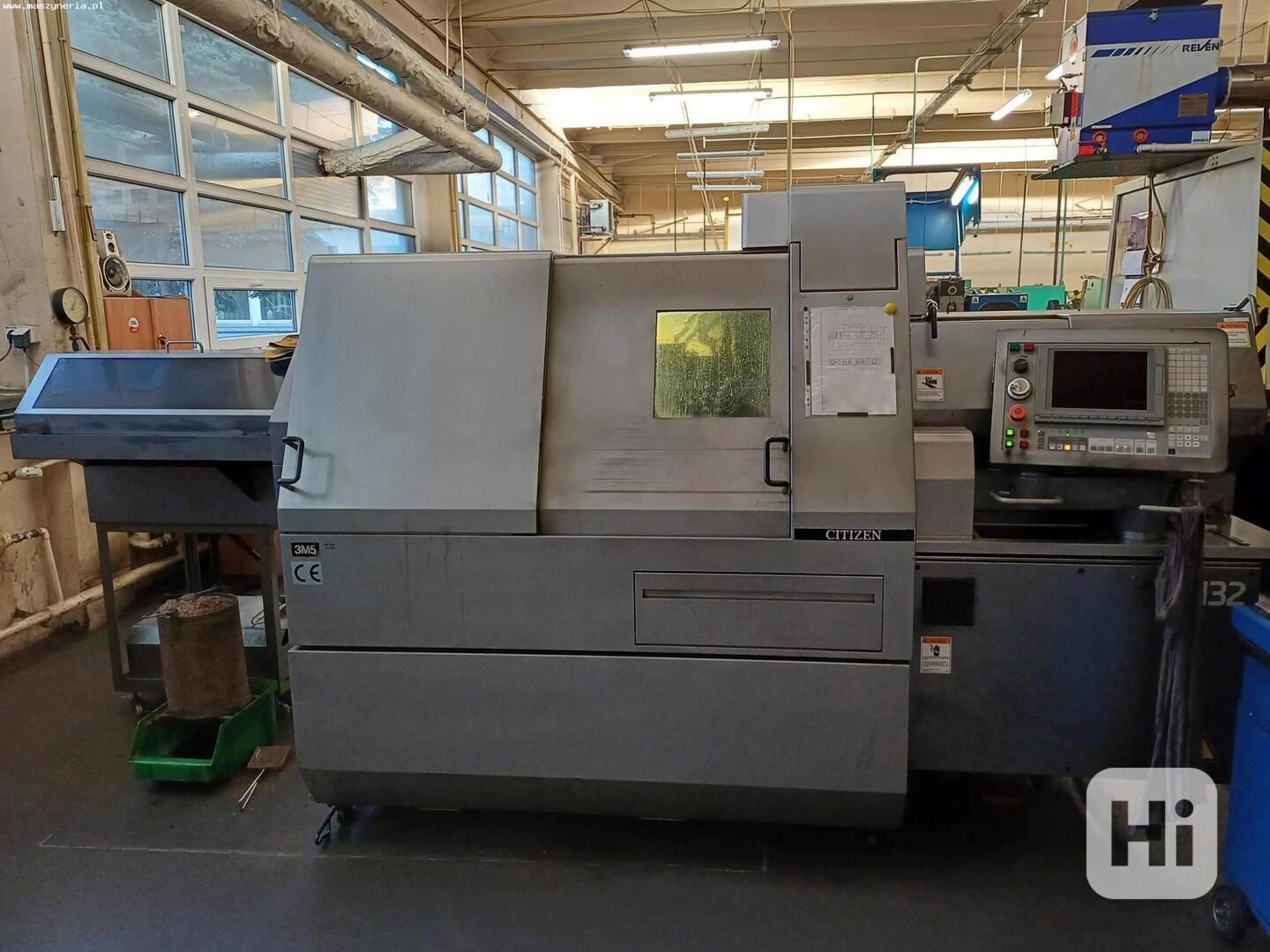

CNC soustruh CITIZEN M32 V byl vyroben v roce 2006 v Japonsku společností CITIZEN MACHINERY CO., LTD.
Technické specifikace CNC soustruhu CITIZEN M32V
Obecné údaje
maximální průměr soustružení: 32 mm
délka soustružení na jeden zdvih: 320 mm
maximální délka soustružení: 600 mm
maximální délka tyče: 3300 mm
rychlý posuv ve všech osách: 25 m/min

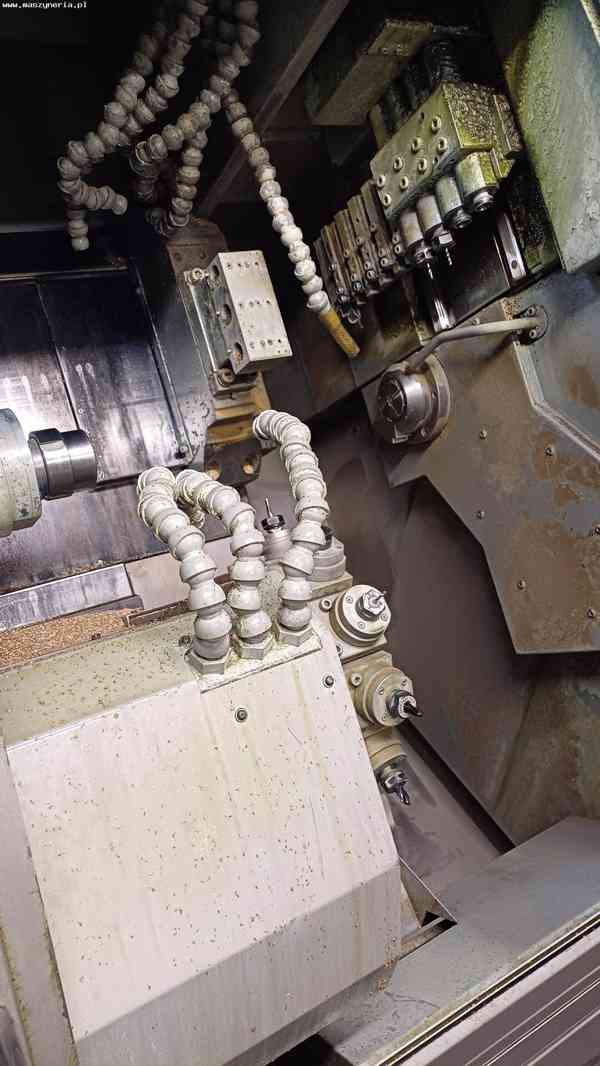

maximální počet nástrojů: 22 + α, včetně:
– nástrojů v revolveru: 10
– poháněné nástroje na hlavním vřetenu: 4
– řezné nástroje na hlavním vřetenu: 5
– nástroje na držáku protivřetena: 3
rozměry stopky soustružnického nože: 16 x 16 x 60/ 130 mm
průměr držáku protivřetena: 25,4 mm
Hlavní vřeteno
kapacita vrtání: 12 mm
kapacita závitování: M12
maximální otáčky: 8000 ot/min
minimální otáčky: 200 ot/min
výkon pohonu: 5,5 kW
průměr otvoru vřetena: 36 mm
osa C
indexace osy C: 0,001°
Protivřeteno
kapacita vrtání: 10 mm
kapacita závitování: M10
maximální otáčky: 7000 ot/min
minimální otáčky: 200 ot/min
maximální průměr držáku: 32 mm
výkon pohonu: 2,2 kW
osa C
indexace osy C: 0,001°
Poháněné nástroje
maximální průměr vrtání (revolver): 10 mm
maximální průměr vrtání (vertikální suport): 8 mm
maximální průměr závitů (revolver): M8
maximální průměr závitu (vertikální suport): M6
rychlost otáčení (revolver): 200-5000 ot/min
rychlost otáčení (vertikální suport): 200-5000 ot/min
výkon pohonu (revolver): 2,2 kW
výkon pohonu (vertikální suport): 1 kW
Vybavení CNC soustružnického centra CITIZEN
CNC řídicí jednotka: MITSUBISHI MELDAS M6

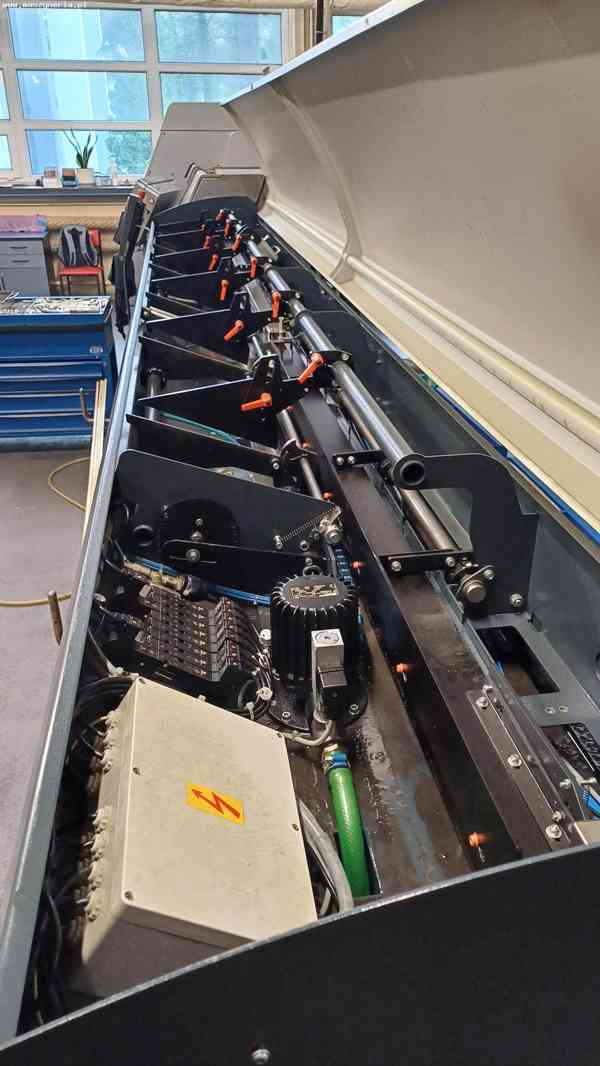

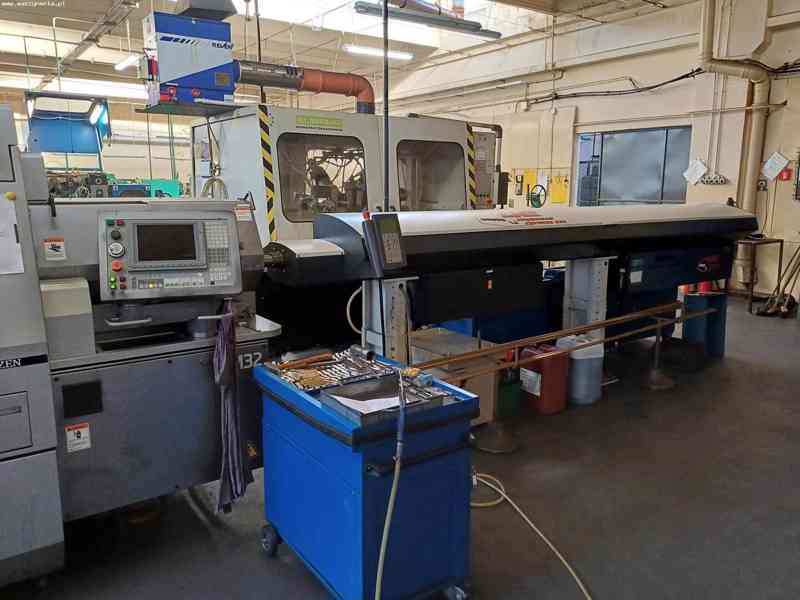

podavač tyčí: LNS HYDROBAR EXPRESS 332
protivřeteno
poháněné vodicí pouzdro: NEUKOMM 28.001
kleštinové sklíčidlo (hlavní vřeteno a protivřeteno): SCHAUBLIN F37
upínací sklíčidla: REGO ER16/20
oddělovač pro příjem hotových dílů
centrální mazání
transformátor
oddělená jednotka kapalinového chlazení
elektronický otočný potenciometr
umístění: Polsko
