Popis

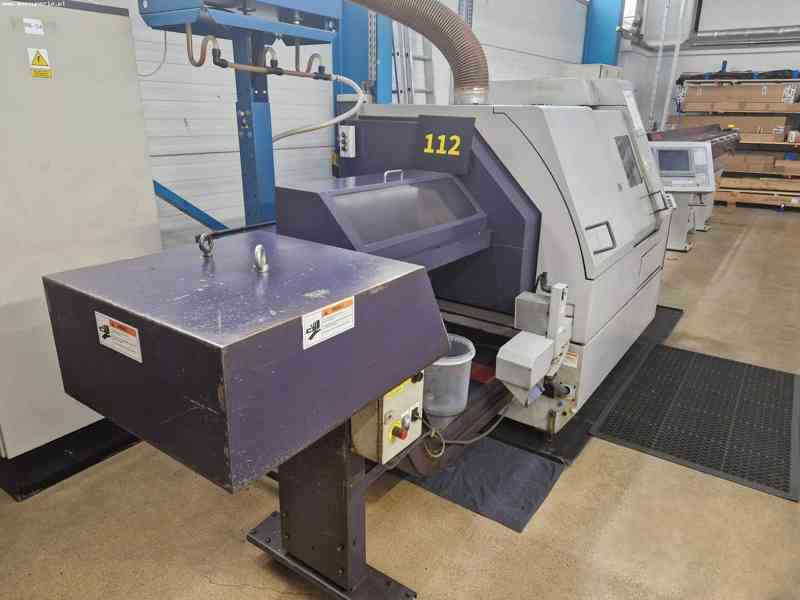

CNC soustruh CITIZEN M32 V byl vyroben v roce 2003 v Japonsku společností CITIZEN WATCH CO., LTD.
Technické specifikace CNC soustružnického centra CITIZEN M32 V
počet os: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
posuv v ose X1/X2/X3: 108/120/238 mm
posuv v ose Y1/Y2: 275/44 mm
posuv v ose Z1/Z2/Z3: 325/202/410 mm
rychlý posuv v ose X1, Y1, Z1, X2, Z2, X3, Z3: 20 m/min
rychlý posuv v ose Y2: 8 m/min
délka tyče: 2500 mm
výška středu: 1132 mm
maximální počet nástrojů: 22 + α, z toho:
– nástrojů na stanici 1: 5
– poháněné nástroje na stanici 1: 4
– nástroje na stanici 2: 10 + α
– nástroje v protivřetenovém držáku: 3
maximální rozměry nástroje:
– stanice 1: 16 x 16 x 130 mm
– stanice 2: 16 x 16 x 90 mm
– stanice 2 (objímka): ⌀ 25,4 mm
– držák protivřetena (objímka): ⌀ 25,4 mm
maximální průměr nástroje namontovaného v rotačním držáku stanice 1 (vrták a stopková fréza): 10 mm
maximální průměr nástroje v rotačním držáku stanice 2:
– vrták a stopková fréza: 10 mm
– dělící fréza: 60 x 15,875 mm; 63 x 16 mm
– boční fréza: 60 x 25,4 mm; 63 x 22 mm
– obvodová fréza: 32 x 10 mm
– polygonální fréza: 80 x 15,875 mm
výkon hnacího motoru vodicího pouzdra (10 min/nepřetržitý provoz): 1,5/0,75 kW
výkon vřetena nástrojové stanice 1: 1 kW
výkon vřetena nástrojové stanice 2 (10 min/nepřetržitý provoz): 1,5/0,75 kW
výkon servomotoru zadní nástrojové stanice: 0,75 kW
objem nádrže chladicí kapaliny: 170 l
rozměry (D x Š x V): 2770 x 1370 x 1820 mm
hmotnost stroje CITIZEN M32 V: 3200 kg
Vybavení CNC soustruhu CITIZEN

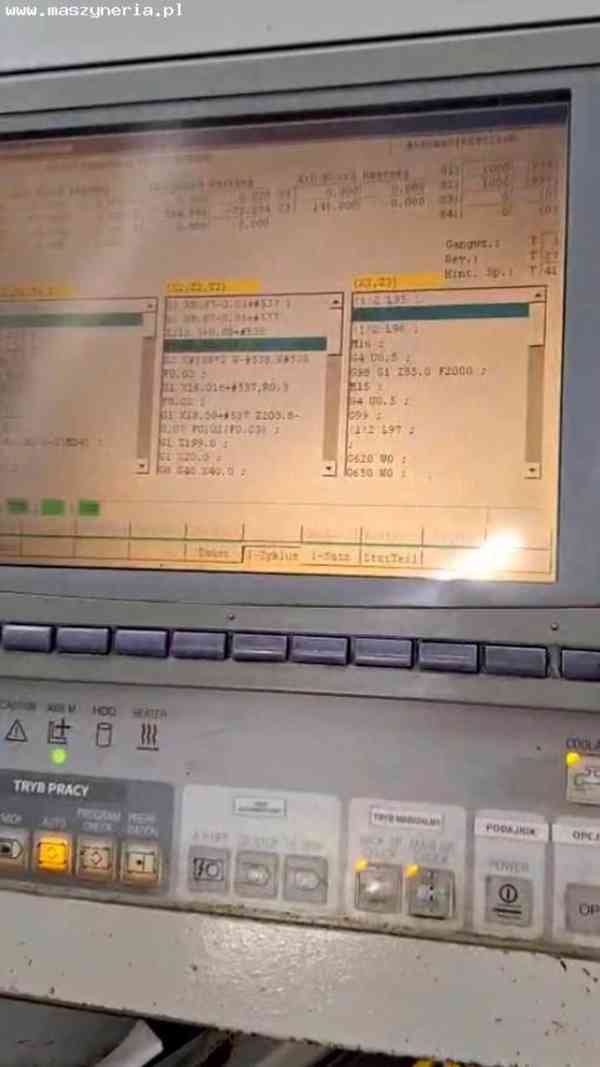

CNC řídicí jednotka: CINCOM SYSTEM M6D

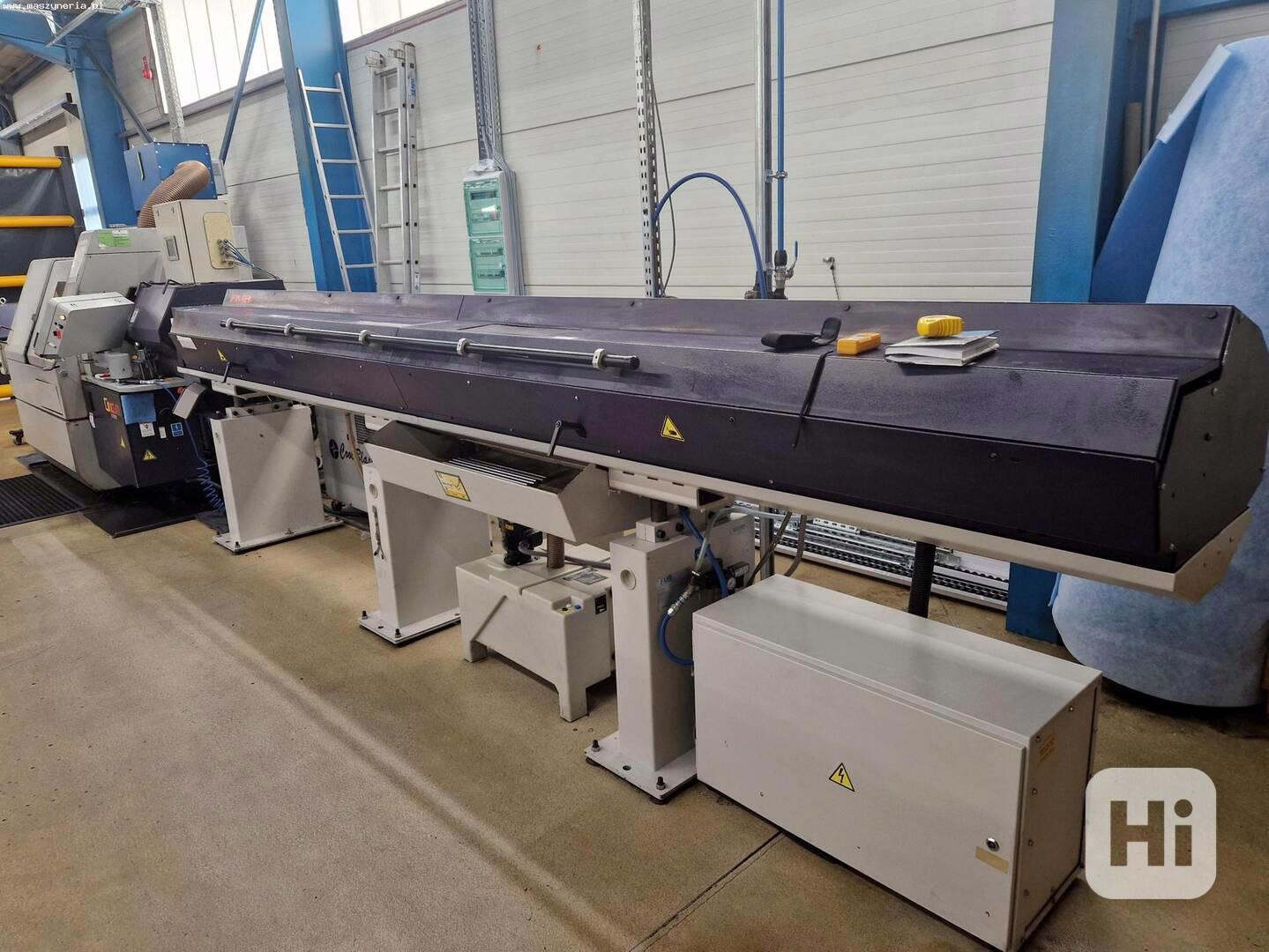

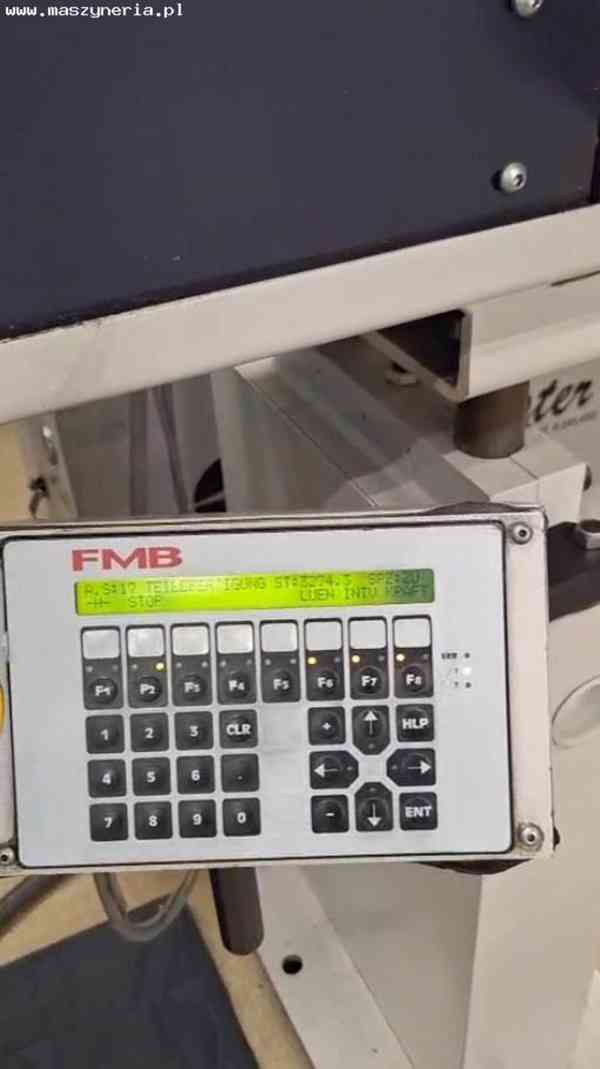

podavač tyčí: FMB
protivřeteno
vysokotlaký systém

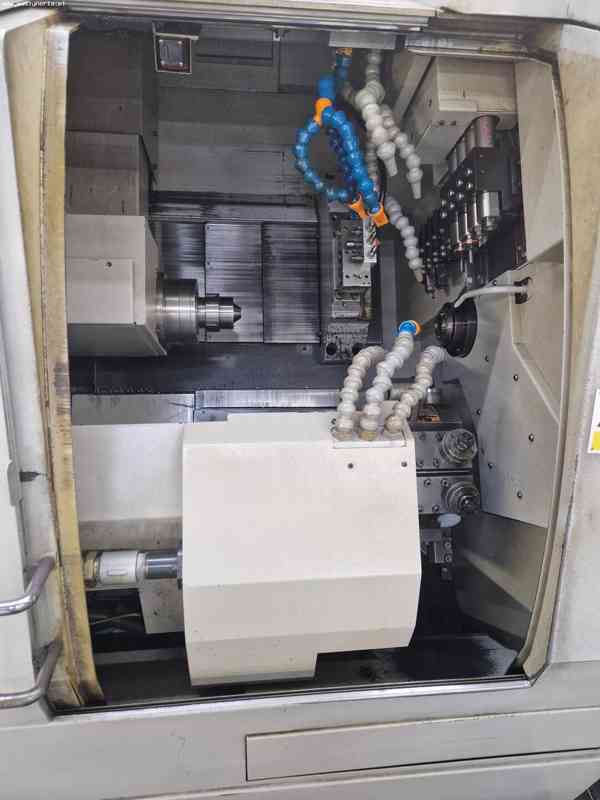

3 nástrojové stanice s celkovou kapacitou 22 nástrojů
dopravník třísek
umístění: Polsko
telefon: +48 603 510 566
