Popis

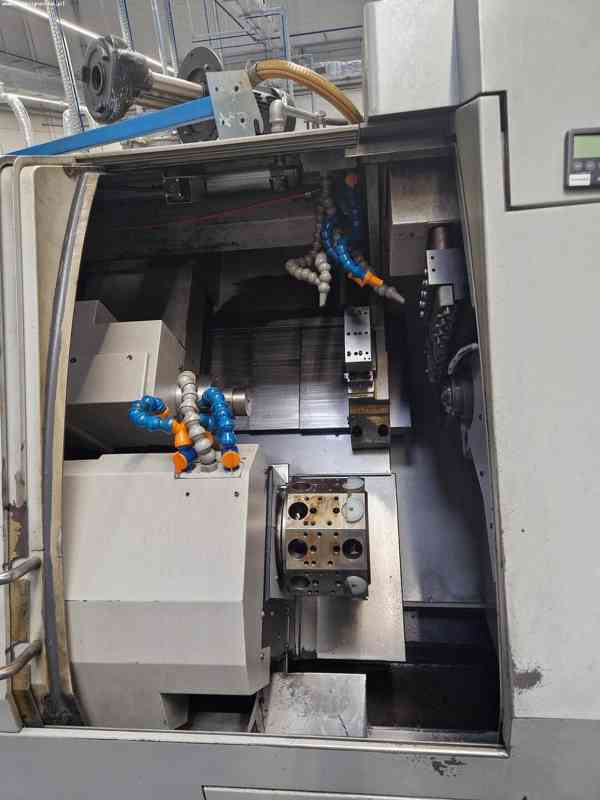

CNC soustruh CITIZEN CINCOM M32 byl vyroben v roce 2003 v Japonsku společností CITIZEN WATCH CO., LTD.
Technická specifikace CNC soustružnického centra CITIZEN CINCOM M32
- počet os: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
- posuv v ose X1/X2/X3: 108/120/238 mm
- posuv v ose Y1/Y2: 275/44 mm
- posuv v ose Z1/Z2/Z3: 325/202/410 mm
- rychlý posuv ve všech osách: 20 m/min
- délka tyče: 2500 mm
- výška osy: 1132 mm
- maximální počet nástrojů: 22 + α, z toho:
nástrojů na stanici 1: 5
poháněné nástroje na stanici 1: 4
nástroje na stanici 2: 10 + α
nástroje v protivřetenovém sklíčidle: 3
- maximum tool dimensions:
stanice 1: 16 x 16 x 130 mm
stanice 2: 16 x 16 x 90 mm
stanice 2 (objímka): ⌀ 25,4 mm
protivřetenové sklíčidlo (objímka): ⌀ 25,4 mm
- maximální průměr nástroje namontovaného v rotačním sklíčidle stanice 1 (vrták a stopková fréza): 10 mm
- maximální průměr nástroje namontovaného v rotačním sklíčidle stanice 2:
vrták a stopková fréza: 10 mm
dělící fréza: 60 x 15,875 mm; 63 x 16 mm
boční fréza: 60 x 25,4 mm; 63 x 22 mm
obvodová fréza: 32 x 10 mm
polygonální fréza: 80 x 15,875 mm
- výkon hnacího motoru vodicího pouzdra (10 min/nepřetržitý provoz): 1,5/0,75 kW
- výkon servomotoru nástrojové stanice: 1 kW
- výkon vřetena nástrojové stanice 2 (10 min/nepřetržitý provoz): 1,5/0,75 kW
- výkon servomotoru zadní nástrojové stanice: 0,75 kW
- objem nádrže chladicí kapaliny: 170 l
- hmotnost stroje CITIZEN CINCOM M32: 3200 kg
Vybavení CNC soustruhu CITIZEN
- CNC řídicí jednotka: CINCOM SYSTEM M6D

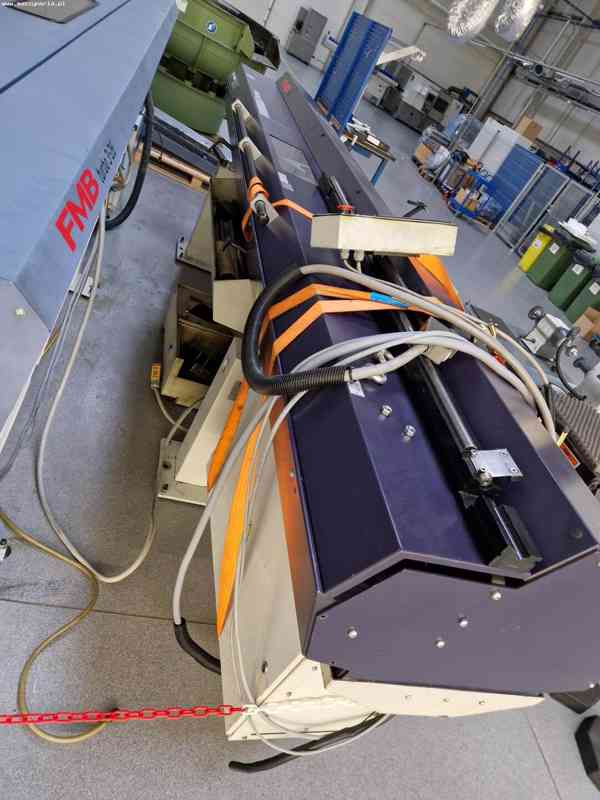

- podavač tyčí: FMB TURBO 5-42/3200/C (2004)
- protivřeteno
- 3 nástrojové stanice s maximální kapacitou 22 nástrojů
umístění: Polsko
