CNC soustruhy

CNC soustružnické centrum TORNOS MICRO-8 vyrobené v roce 2008 ve Švýcarsku se vyznačuje rozsáhlými možnostmi obrábění, robustní konstrukcí z nejkvalitnější litiny a kompaktními rozměry.

Technické specifikace CNC soustruhu TORNOS MICRO-8
Obecné údaje
- počet os: 5 (X1, X2, Y1, Z1, Z4)
- počet současně pracujících os: 4
- rychlý posuv v osách X,Y,Z: 40 m/min
- výkon čerpadla chladicí kapaliny: 120 l/min
- spotřeba energie: 8 kVA
- napájení: 3x 400 V; 50 Hz
- maximální okolní teplota: 35°C
- rozměry (d x š x v): 1670 x 870 x 1650 mm
- hmotnost podavače tyčí: cca 540 kg
- hmotnost stroje: cca 2000 kg

Hlavní vřeteno
- rozsah otáček: 0-15000 ot/min
- maximální průměr tyče: 10 mm (8 mm bez přípravy tyče)
- maximální průměr vrtání: 6 mm
- maximální průměr závitů: M6
- integrovaný motor FANUC
- tepelná stabilizace
- tažný typ kleštiny: W15-80-0003
- výkon: 2,2/3,7 kW

Protivřeteno
- rozsah otáček: 0-15000 ot/min
- maximální průměr tyče: 10 mm
- maximální průměr vrtání: 6 mm
- maximální průměr závitů: M6
- integrovaný motor FANUC
- tepelná stabilizace
- tlačený typ kleštiny: F13-76-00357
- výkon: 2,2/3,7 kW

Lineární zásobník nástrojů
- celkový počet nástrojů: 20
- maximální počet nástrojů pro soustružení vnějších povrchů: 10
- maximální počet nástrojů pro čelní soustružení/vrtání: 4
- maximální počet nástrojů pro zadní soustružení/vrtání: 4
- maximální počet příčných nástrojů: 3
- rozsah otáček rotačních nástrojů: 5-80000 ot/min
- maximální otáčky příčně poháněných rotačních nástrojů: 10000 ot/min
- průměr vrtání: 3 mm
- vnější průřez stopky soustružnického nástroje: 12×12 mm
- výkon motoru pohonu rotačních nástrojů: 0,4 kW

Vybavení soustružnického centra TORNOS MICRO
- CNC řízení: FANUC Series 32i-MODEL A
- automatický podavač tyčí: ROBOBAR SBF-210
- vícekomorový systém odsávání olejové mlhy: DONALDSON TORIT DCE
- pásový dopravník s držákem obrobků

umístění: Polsko
telefon: +48 603 510 566

CNC soustruh GILDEMEISTER MF TWIN 65 Y vyrobený v roce 1999 v Německu umožňuje plně automatizované výrobní procesy při zachování vysoké přesnosti a nízkých provozních nákladů.

Technické údaje soustruhu GILDEMEISTER MF TWIN 65 Y
- výkyv nad ložem: 240 mm
- maximální průměr obrobku: 200 mm
- posuvy v ose X/Y/Z: 190/40/555 mm
- rychlý posuv v ose X/Y/Z: 20/7,5/30 m/min
- rozlišení v ose X/Y/Z: 0,001 mm
- rozsah otáček (hlavní vřeteno): 25-5000 ot/min
- rozsah otáček (protivřeteno): 31-6300 ot/min
- kapacita (horní hlava / dolní hlava): 12/12
- délka s dopravníkem třísek: 4770 mm
- šířka s ovládací skříní: 2220 mm
- výška s ovládací skříňkou: 1950 mm
- hmotnost stroje: cca 6500 kg

Vybavení CNC soustruhu MF TWIN 65Y
- CNC řídicí jednotka: SIEMENS SINUMERIK 840 C
- podavač tyčí: IRCO SiMag
- horní nástrojová hlava s osou Y
- spodní nástrojová hlava
- protivřeteno
- 3čelisťové hydraulické sklíčidlo: BISON (2 ks)
- hydraulické nástrčné sklíčidlo: HAINBUCH (2 ks)
- poháněné nástroje
- objímky pro nástrčné sklíčidlo o průměru:
6, 18, 28, 29, 30, 34, 45, 50, 52, 58 mm (1 ks)
8, 10, 12, 15, 16, 25, 35, 40, 55, 60 mm (2 ks)
- chapadlo pro odebírání hotového obrobku
- přímé držáky nástrojů (3 ks)
- úhlové držáky nástrojů poháněné 90° (2 ks)
- držáky nožů (9 ks)
- držáky vrtacích/vrtacích nástrojů (5 ks)
- dopravník obrobků
- dopravník třísek
- systém filtrace chladiva: KNOLL

umístění: Polsko
telefon: +48 603 510 566

Inv. číslo: 7083
Typ: Tornado 310
Výrobce: Colchestr
Vyrobeno: 2001
Parametry:
Řídící systém: Fanuc 21iT
Průměr soustružení nad ložem (max): 530 mm
Točný průměr nad suportem (max): 330 mm
Minimální rychlost otáčení hlavního vřetena: 4000 1/min
Hmotnost: 3300 kg
Vybavení:
Technická dokumentace
Koník
Držáky
- v roce 2021 generální oprava motoru
nová ložiska
řemen...

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

RENISHAW OMI-2 ST MV1060

Technické parametry:
Stůl Rozměry: 1.180 x 560
Pracovní plocha: 1.060 x 620
Drážka T: CD 125 x 18 x 4
Max. nosnost: 1.000 kg

Rozsah pojezdu:
Max. pojezd os X, Y, Z 1.060 / 620 / 620
Vzdálenost od hrotu vřetena k povrchu stolu 150-770
Vzdálenost od hrotu vřetena ke sloupu 680

Vřeteno:
Kónus vřetena: ISO č. 40
Vnější průměr hrotu vřetena: Ø70
Rychlost vřetena
STD: 8 000 ot./min.
OPT: 10 000, 12 000 ot./min.

Velikost posuvu
Velikost posuvu os X, Y, Z: 1-6 000 mm/min
Kluzné dráhy os X, Y, Z: Lineární vodítko
Rychloposuv os X, Y, Z: 30 m/min

Zásobník nástrojů
Zásoba nástrojů STD:24 ks; OPT: 30 ks
Volba nástrojů: obousměrná
Max. průměr/délka sousedního nástroje: Ø 80 x 250
Max. hmotnost nástroje: 6 kg
Dřík nástroje: BT 40 či V40CT či V40 ANSI

Hnací motor
Hnací motor vřetena: STD:7,5/11 kW; OPT: 11/15 kW
Servomotory os X, Y, Z: 2,5 kW
Motor čerpadla chladicí kapaliny: 960 W
Motor dopravníku třísek: 215 W

Ostatní:
Požadavky na napájení: 208-220V, 60 Hz, 75 A, 3 fáze
Půdorys (D × Š ): 4 450 x 3 320
Velikost obalu (D׊×V) 3 030 x 2 270 x 2 570
Čistá hmotnost: 6 200 kg
Hrubá hmotnost: 7 000 kg

Doba běhu: 7 512 hod (+33 min:)

Samozřejmostí je osobní jednání, prohlídka, odzkoušení, kontrola stavu. Stroj je aktuálně vyčištěný, připravený sloužit dále spokojeně novému majiteli.

Cena v Kč ==899.900===
SLEVA na KONEČNÝCH 699.900 Kč!

K prohlédnutí a koupi: Zábřeh na Moravě

Volejte na tel.: (+420) 777 809 147
Prosím jen seriózní jednání, též zaručuji.

Inv. číslo: 7083
Typ: Tornado 310
Výrobce: Colchestr
Vyrobeno: 2001
Parametry:
Řídící systém: Fanuc 21iT
Průměr soustružení nad ložem (max): 530 mm
Točný průměr nad suportem (max): 330 mm
Minimální rychlost otáčení hlavního vřetena: 4000 1/min
Hmotnost: 3300 kg
Vybavení:
Technická dokumentace
Koník
Držáky
- v roce 2021 generální oprava motoru
nová ložiska
řemen...

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

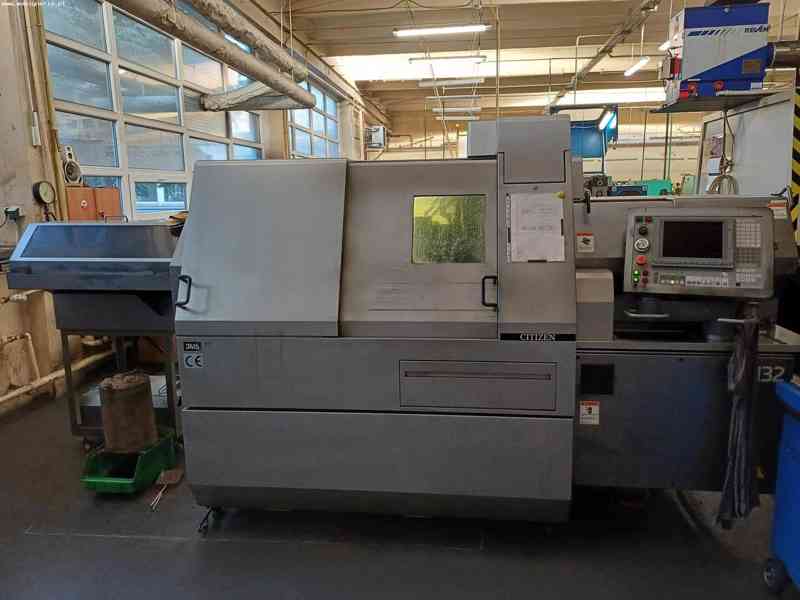

CNC soustruh CITIZEN CINCOM A20 VIPL vyrobený v roce 2006 zajišťuje nejvyšší přesnost a efektivitu výrobního procesu.

Specifikace CNC soustruhu CITIZEN CINCOM A20 VIPL
- pracovní doba: 69 h
- počet os: 7
- maximální průměr soustružení (hlavní vřeteno): 20 mm
- maximální délka soustružení: 165 mm
- maximální průměr soustružení (dílčí vřeteno): 20 mm
- maximální délka záběru: 80 mm
- rozsah průměrů tyčí: 2-20 mm
- rychlý posuv v ose X1: 18 m/min
- rychlý posuv v osách Y1, Z1, X2, Z2: 32 m/min
- indexování v ose C (hlavní vřeteno): každých 0,001°
- indexování v ose C (dílčí vřeteno): každých 0,001°
- maximální rychlost otáčení (hlavní vřeteno): 8000 ot/min
- maximální otáčky (dílčí vřeteno): 8000 ot/min
- maximální výkon pohonu (hlavní vřeteno): 3,7 kW
- maximální výkon pohonu (dílčí vřeteno): 1,5 kW
- celkový počet nástrojů v hlavě: 21
- počet poháněných nástrojů: 4
- počet řezných nástrojů: 5
- počet pevných nástrojů pro čelní vrtání: 4
- počet pevných nástrojů pro zadní vrtání: 8
- maximální otáčky poháněných nástrojů: 8000 ot/min
- výkon pohonu poháněných nástrojů: 0,75 kW
- automatická výměna tyčí
- objem nádrže chladicí kapaliny: 150 l
- rozměry (d x š x v): 2120 x 1240 x 1750 mm
- hmotnost stroje: 2300 kg

Vybavení soustruhu CINCOM A20
- CNC řízení: FANUC 32i
- podavač tyčí: LNS Express 220
- dílčí vřeteno
- oddělovač obrobků (zařízení pro sběr hotových obrobků z dílčího vřetena)
- zařízení pro vyhazování obrobků s průchodem
- dopravník obrobků
- 5polohový držák řezného nástroje
- 2×4polohová podpěra pro zpětné obrábění
- 4polohová podpěra pro čelní obrábění
- upínací pouzdro pro hlavní vřeteno: TF25
- vodicí pouzdro s pohonem
- pohon rotačního držáku nástrojů
- centrální mazání
- těsnicí vzduchová příruba
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

Inv. číslo: 7066
Typ: TC 615
Výrobce: ZPS
Vyrobeno: 1997
Parametry:
Řídící systém: FANUC Series 0-T
Max. délka soustružení: 535 mm
Max. průměr soustružení: 270 mm
Průměr soustružení nad ložem (max): 540 mm
Maximální výkon hlavního vřetena: 5 kW
Průměr otvoru vřetena: 61 mm
Maximální počet nástrojů: 12 ks
Max. průměr tyče: 50 mm
Délka: 2515 mm
Šířka: 1700 mm
Výška: 2125 mm
Hmotnost: 4800 kg

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Inv. číslo: 7059
Typ: MT 40/1500
Výrobce: MAS
Vyrobeno: 1996
Parametry:
Řídící systém: FAGOR
Max. délka soustružení: 1500 mm
Průměr soustružení nad ložem (max): 540 mm
Točný průměr nad suportem (max): 305 mm
Otáčky: 3000 1/min
Vrtání vřetene: 85 mm
Hmotnost: 2970 kg
Vybavení:
Otočná nožová hlava
Přídavné rybiny za nožovou hlavou pro přídavné zařízení

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Inv. číslo: 7054
Typ: LYNX 220 LMA
Výrobce: DOOSAN
Vyrobeno: 2008
Parametry:
Řídící systém: FANUC Series Oi-TC
Hodiny celkem: 11781 h
Max. délka soustružení: 505 mm
Průměr soustružení nad ložem (max): 250 mm
Maximální průměr soustružení: 250 mm
Maximální otáčky: 6000 1/min
Hmotnost obrobku: 130 kg
Max. průměr tyče: 51 mm
Osa X: 175 mm
Osa Z: 550 mm
Délka: 2410 mm
Šířka: 1600 mm
Výška: 1655 mm
Hmotnost: 4000 kg

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

CNC soustružnické centrum GILDEMEISTER NEF 600 bylo vyrobeno v roce 2009 v Německu.

Technické údaje soustruhu GILDEMEISTER NEF 600
- maximální délka obrobku: 1200 mm
- průměr soustružení (nad ložem): 600 mm
- průměr soustružení (nad příčnými saněmi): 410 mm
- rychlosti posuvu v ose X/Z: 320/1250 mm
- rychlosti posuvu křížového suportu v osách X/Z: 320/1250 mm
- rychlost rychlého posuvu: 15 m/min
- rychlost posuvu v osách X/Z: 7/12 kN
- maximální otáčky vřetena: 3000 ot/min
- otvor vřetena: 90 mm
- odvalovací vřeteno: 40×6 mm
- sklíčidlo vřetena: 250 mm
- výkon pohonu vřetena (40/100 % ED): 24/18 kW
- maximální krouticí moment vřetena (100 % ED): 720/560 Nm
- počet nástrojových stanic s přímým upínáním: 8
- průměr koníka: 80 mm
- zdvih koníka (hydraulicky posuvný): 80 mm
- maximální upínací síla koníka: 1250 daN
- velikost nástrojového klíče: 304 mm
- průměr vyměnitelných vyvrtávacích tyčí: 32 mm
- průřez stopky: 25×25 mm
- počet provozních hodin: cca 10800 h
- objem nádrže na chladicí kapalinu: 140 l
- průtok chladicí kapaliny (při 1,9 bar): 25 l/min
- výkon čerpadla chladicí kapaliny: 0,37 kW
- připojovací výkon: 22 kVA
- napájení: 400 V; 50 Hz
- hladina hluku: 77 db(A)
- rozměry stroje s dopravníkem třísek (d x š x v): 3600 x 2140 x 1845 mm
- hmotnost stroje bez dopravníku třísek: 5000 kg

Vybavení CNC soustruhu DMG GILDEMEISTER
- CNC řídicí jednotka: SIEMENS SINUMERIK 840D POWERLINE
- koník
- dopravník třísek
- centrovací tesák: Morse MK 5
- kužel vřetena: Morse MK 6
- konec vřetena: A8
- nožní ovládání
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

CNC soustružnické centrum GILDEMEISTER NEF 600 vyrobené v roce 2009 v Německu je ideální jak pro malé továrny, tak pro nejintenzivnější sériovou výrobu.

Technické parametry soustruhu GILDEMEISTER NEF 600
- maximální délka soustružení: 1200 mm
- průměr soustružení nad ložem: 600 mm
- průměr soustružení nad křížovými saněmi: 410 mm
- rychlosti posuvu v ose X/Z: 320/1250 mm
- rychlosti posuvu křížového suportu v osách X/Z: 320/1250 mm
- posuvová síla v osách X/Z: 7/12 kN
- rychlost rychlého posuvu: 15 m/min
- maximální rychlost otáčení vřetena: 3000 ot/min
- otvor vřetena: 90 mm
- sklíčidlo vřetena: 250 mm
- odvalovací vřeteno: 40×6 mm
- výkon pohonu vřetena (40/100 % ED): 24/18 kW
- maximální krouticí moment vřetena (100 % ED): 720/560 Nm
- počet poloh nástroje s přímým upínáním: 8
- průřez stopky: 25×25 mm
- velikost nástrojového kotouče: 304 mm
- průměr vyvrtávacích tyčí: 32 mm
- průměr koníka: 80 mm
- zdvih koníku (hydraulicky posuvný): 80 mm
- maximální upínací síla koníka: 1250 daN
- počet provozních hodin: cca 13117 h
- objem nádrže chladicí kapaliny: 140 l
- průtok chladicí kapaliny (při 1,9 bar): 25 l/min
- výkon čerpadla chladicí kapaliny: 0,37 kW
- příkon: 22 kVA
- napájení: 400 V; 50 Hz
- hladina hluku: 77 db(A)
- rozměry stroje s dopravníkem třísek (d x š x v): 3600 x 2140 x 1845 mm
- hmotnost stroje bez dopravníku třísek: 5000 kg

Vybavení CNC soustruhu DMG GILDEMEISTER
- CNC řízení: SIEMENS SINUMERIK 840D POWERLINE
- dopravník třísek
- koník
- konec vřetena: A8
- kužel vřetena: Morse MK 6
- centrovací tesák: Morse MK 5
- osvětlení pracovního prostoru
- nožní ovládání

umístění: Polsko
telefon: +48 603 510 566

Rok: 2002

Řídící systém Mazatrol 640 T
Rozměry d x š x v 3680 x 2460 x 1740 mm mm
Vrtání vřetene 40 mm
Výkon hlavního elektromotoru 31 kW
Hmotnost stroje 2720 kg
Pojezd osy Z 540 mm
Pojezd osy X 155 mm
Otáčky vřetene 1 - 6000 /min.

Stroj je v dobrém stavu, možno přezkoušet.

Rok: 2017

Řídící systém Fanuc i Series
Točný průměr 350 mm
Točná délka 330 mm
Šikmé lože ano
Vrtání vřetene 76 mm
Revolverová hlava ano
Hmotnost stroje 2750 kg
Pojezd osy X 300 mm
Pojezd osy Z 360 mm
Průměr sklíčidla 210 mm
Otáčky vřetene 1 - 4500 /min.
Rozměry d x š x v 2350x1595x1693 mm

Stroj je ve vynikajícím stavu, málo pracoval, možno obhlídky.

CNC soustruh TBI FT 1020/2000 vyrobený v roce 2013 na Tchaj-wanu je určen pro přesné obrábění obrobků o maximální délce 2000 mm.

Technická data soustruhu TBI FT 1020/2000
- maximální délka obrobku: 2000 mm
- průměr soustružení (nad ložem): 1000 mm
- průměr soustružení (s vytaženým můstkem): 1200 mm
- průměr soustružení (nad suportem): 670 mm
- maximální hmotnost obrobku: 3000 kg
- rozsah nastavení otáček vřetena: 15-1480 ot/min
- instalovaný výkon: 50 kVA
- napájení: 400 V
- hmotnost stroje: 10800 kg

Vybavení CNC soustruhu FT 1020-2000
- CNC řízení: SIEMENS SINUMERIK 828D BASIC T
- 4čelisťové ruční soustružnické sklíčidlo 800 mm
- ruční soustružnické sklíčidlo 400 mm
- zásobník nástrojů (8 pozic)
- osvětlení pracovního prostoru
- odsávání olejové mlhy
- DTR – Technická a funkční dokumentace
- návod k obsluze

umístění: Polsko
telefon: +48 603 510 566

Inv. číslo: 6991
Typ: LB9-W
Výrobce: Okuma
Vyrobeno: 1992
Parametry:
Průchod vřetenem: 42 mm
Vybavení:
Podavač tyčí
upínací kleštiny
čelisti do protivřetena
oboustranné držáky nástrojů
některé náhradní díly
protivřeteno

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Prodáme použitý CNC soustruh SF 55/1000, r. v. 2007, v provozu pod proudem a obhlídka možná. Jedná se o CNC univerzální hrotový horizontální soustruh SF 55/1000 od výrobce Buffalo Tchaj-wan, dovozce Fermat CZ. Stroj je osazen hydraulickým sklíčidlem o pr. 300 mm a nástrojovou hlavou s 8-pozicemi umožňující automatickou výměnu. Koník je jen ruční. Na suport je možné upnout zadní nástrojový držák. Příslušenství: zadní nožový držák.

Technické parametry:

Oběžný průměr nad ložem: 550 mm
Oběžný průměr nad suportem: 310 mm
Max. točná délka: 1 000 mm
Oběžný průměr bez vyjímatelného můstku: 790 mm
Šířka můstku: 283 mm
Řídící systém: Fagor 8055TC
8-pozicová revolverová nástrojová hlava LS -160
Max. hmotnost obrobku: 2000 kg
Rozjezdy: osa X: 300 mm, osa Z: 1150 mm
Vrtání vřetene: 72 mm
Hmotnost stroje: 4150 kg
Délka: 3370 mm
Šířka: 2225 mm
Výška: 2050 mm

CNC soustruh JANUS HTC2050 byl vyroben v Polsku v roce 2010.

Technické specifikace CNC soustruhu JANUS HTC2050
- maximální délka soustružení: 500 mm
- maximální průměr soustružení: 200 mm
- průměr soustružení nad ložem: 500 mm
- rychlý posuv v ose X/Z: 16/20 m/min
- maximální otáčky vřetena: 4000 ot/min
- minimální otáčky vřetena: 40 ot/min
- plynulé nastavení otáček vřetena
- průměr sklíčidla: 210 mm
- průměr otvoru vřetena: 55 mm
- maximální podélný posuv: 600 mm
- maximální příčný posuv: 160 mm
- velikost stopky nástroje: 25×25 mm
- kužel pouzdra koníku: Morse 5
- maximální prodloužení pouzdra koníka: 100 mm
- průměr koníkového pouzdra: 80 mm
- úhel sklonu lože: 45°
- krouticí moment servomotorů v osách X,Z: 7 Nm
- výkon hlavního motoru: 11 kW
- výkon motoru hydraulického agregátu: 1,5 kW
- výkon motoru dopravníku třísek: 0,2 kW
- výkon motoru čerpadla chladicí kapaliny: 0,55 kW
- instalovaný výkon: 30 kVA
- řídicí napětí: 24 V
- napětí osvětlení: 230 V
- napájení: 3x 400 V; 50 Hz
- rozměry (d x š x v): 3900 x 1800 x 1750 mm
- hmotnost stroje: 5000 kg

Vybavení CNC soustruhu JANUS HTC 2050
- CNC řízení: FANUC Series 0i Mate-TC
- dopravník třísek
- nástroje

umístění: Polsko
telefon: +48 603 510 566

Rok výroby: 2008

Výrobce: Mascut

Technické parametry:
- průchod vřetenem: 105 mm
- max.oběžný prům.nad ložem: 630 mm
- max.oběžný prům.nad suportem: 400 mm
- max. prům.pro soustružení: 630 mm
- max.délka soustružení: 1800 mm
- posuvy os:
X 350 mm
Z 1810 mm

Hmotnost stroje: 3800 kg
Řídící system : FAGOR

Soustruh je funkční, zapojený a je možné ho odzkoušet.

Rok výroby: 2001

Výrobce: HANWHA

Technické parametry:
- průchod vřetene: 26 mm
- zdvih hl. vřetena: 210 mm
- max. průměr vrtání: 10 mm
- výkon hl. vřetene: 3,7 kW / 5,5 kW
- max. otáčky - hl. vřeteno: 8000 ot/min
- vedlejší vřeteno: 1,5 kW / 2,2 kW
- max. otáčky - vedlejší vřeteno: 8000 ot/min

Řídící systém: Fanuc 18i

Příslušenství: Podavač tyčí AutoBar 326
- délka tyčí: 3 m
- průměr tyče: 3 mm - 26 m
- max. průměr tyče bez stáčení konce: 22 mm

Soustruh je plně funkční a zapojený. Je u něj možná prohlídka v chodu.

Rok: 2006

Max. délka obrobku 180 mm
Oběžný průměr nad ložem 20 mm
Řídící systém Fanuc
Protivřeteno ano
Otáčky vřetene 10 - 10000 /min.
Hmotnost stroje 2600 kg
Rozměry d x š x v 2275x1300x1760 mm

Stroj v dobrém technickém stavu, možnost odzkoušení.
5 os + 2 vřetena (pojezd X1 35mm, X2 230 mm, Y1 240 mm, Z1 80 mm, Z2 180 mm)
max. průchod tyčoviny 20 mm
otáčky 10 000 rpm, otáčky protivřetene 10 000 rpm
podavač tyčoviny
4 poháněná nástroje
vynašeč třísek
