Popis

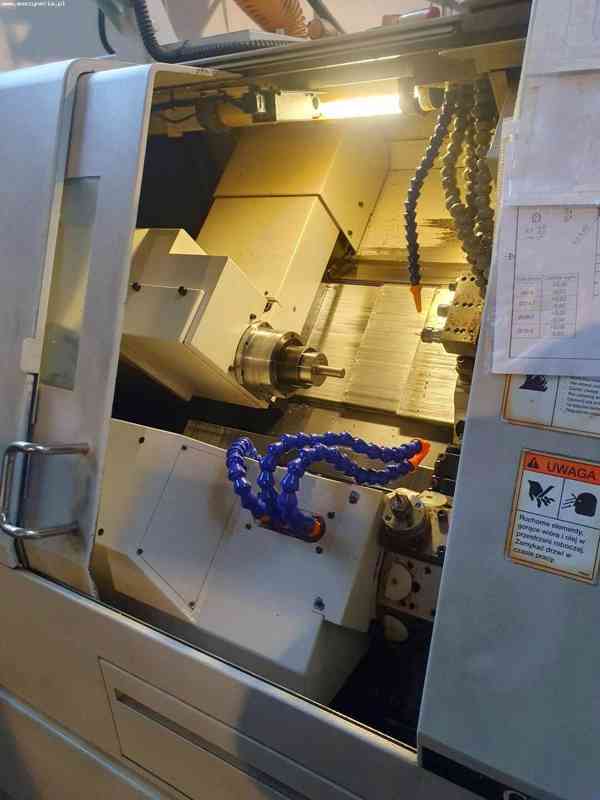

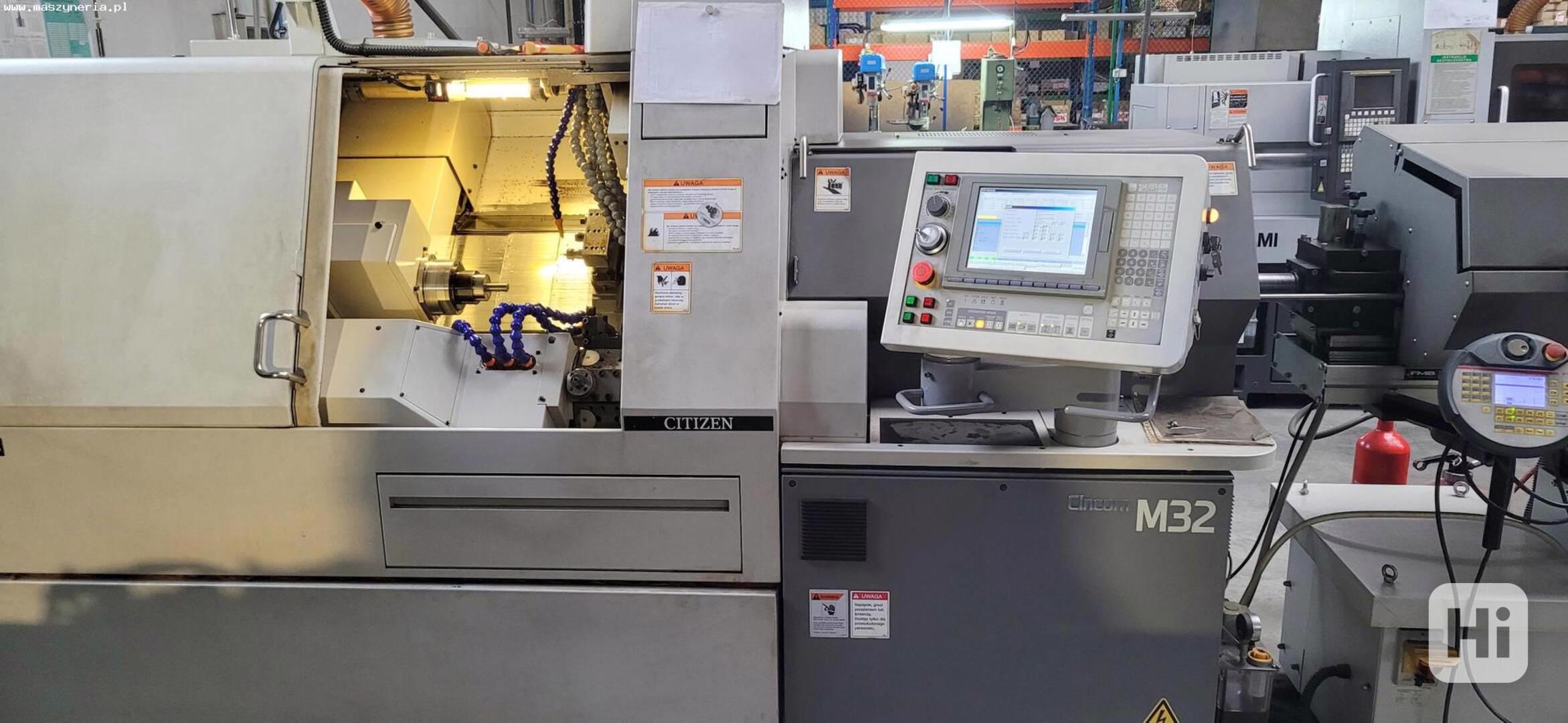

CNC soustružnické centrum CITIZEN CINCOM M32 vyrobené v roce 2011 v Japonsku umožňuje přesné vrtání, řezání závitů a soustružení obrobků o maximálním průměru 32 mm.
Technická specifikace CNC soustruhu CITIZEN CINCOM M32
počet os: 7 (X1,X2,X3,Y1,Z1,Z2,Z3)
posuvy v ose X1/X2/X3: 108/135/238 mm
posuvy v ose Y1: 275 mm
posuvy v ose Z1/Z2/Z3: 325/202/410 mm
rychlý posuv v osách X1,Y1,Z1: 20 m/min
rychlý posuv v osách X2/Z2: 15,5/20 m/min
rychlý posuv v osách X3,Z3: 20 m/min
nejmenší přírůstek vstupu v ose: 0,001 mm
počet vřeten: 2
délka tyče: 2500 mm
maximální počet nástrojů: 22 + α, z toho:
– nástrojů v nástrojové pozici 1: 5
– rotační nástroje v nástrojové pozici 1: 4
– nástroje v nástrojové pozici 2: 10 + α
– nástroje v zadní nástrojové pozici: 3
maximální rychlost rotačních nástrojů: 5000 ot/min
maximální rozměry nástroje:
– nástrojová pozice 1: 16 x 16 x 130 mm
– nástrojová pozice 2: 16 x 16 x 90 mm
– nástrojová pozice 2 (objímka): ⌀ 25,4 mm
– zadní nástrojová pozice (objímka): ⌀ 25,4 mm
maximální průměr nástroje v otočném držáku nástrojové pozice 1 (vrták a čelní fréza): 10 mm
maximální průměr nástroje v rotačním držáku nástrojové pozice 2:
– vrták a čelní fréza: 10 mm
– dělící fréza: 60 x 15,875 mm; 63 x 16 mm
– boční fréza: 60 x 25,4 mm; 63 x 22 mm
– fréza na hoblování: 32 x 10 mm
– polygonová fréza: 80 x 15,875 mm
výška středu: 1100 mm
Vybavení CNC soustružnického automatu CITIZEN

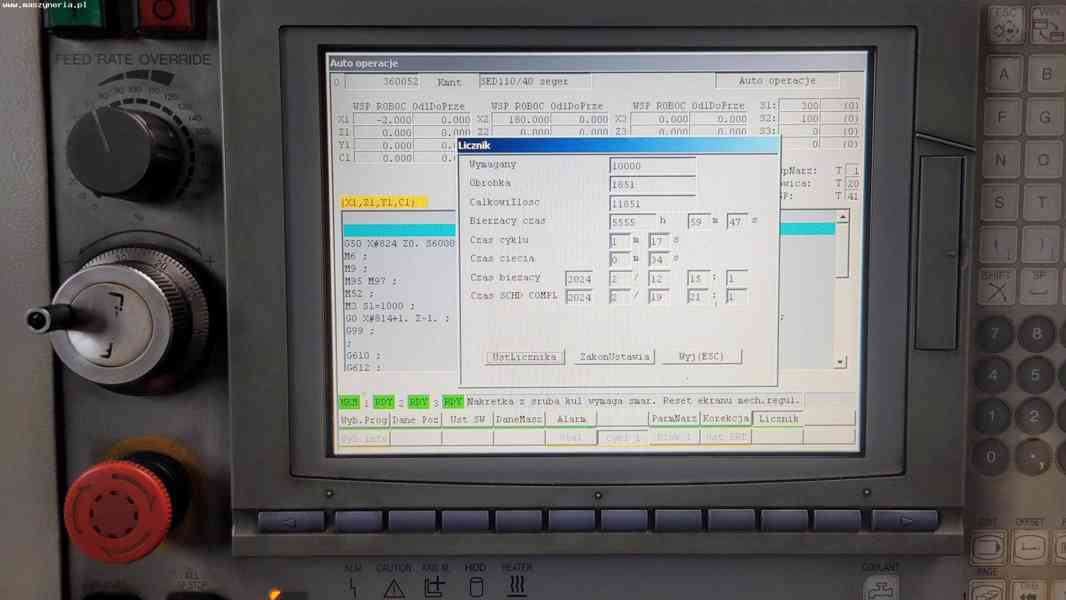

CNC řízení CINCOM SYSTEM M6D s mnoha užitečnými funkcemi, např. autodiagnostikou, návratem nulového bodu, možností zálohování, 3D kontrolou rušení atd.

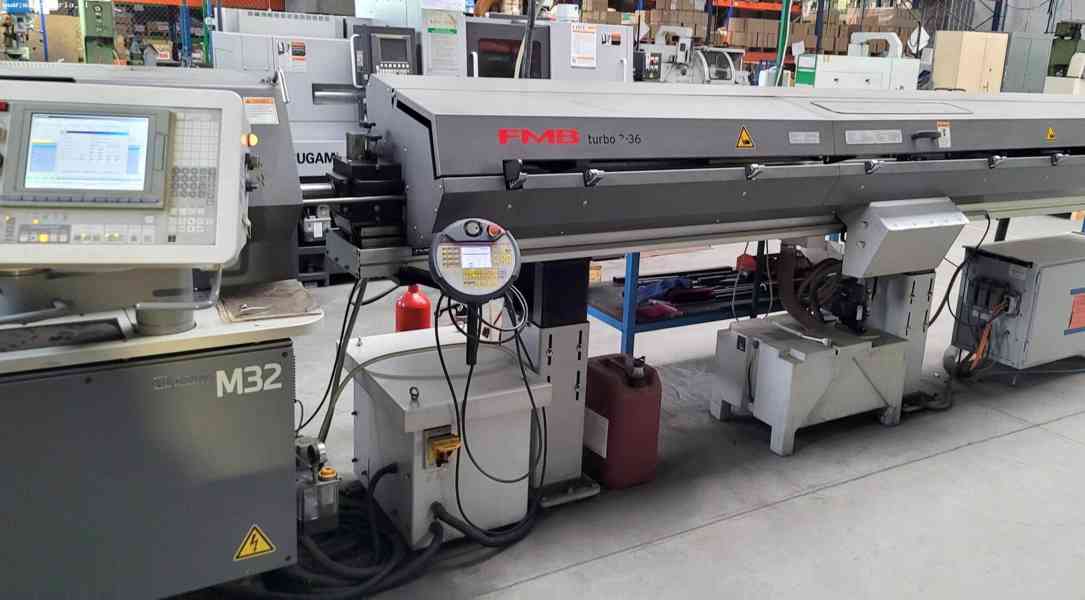

podavač tyčí: FMB turbo 3-36
zadní vřeteno
3 nástrojové stanice

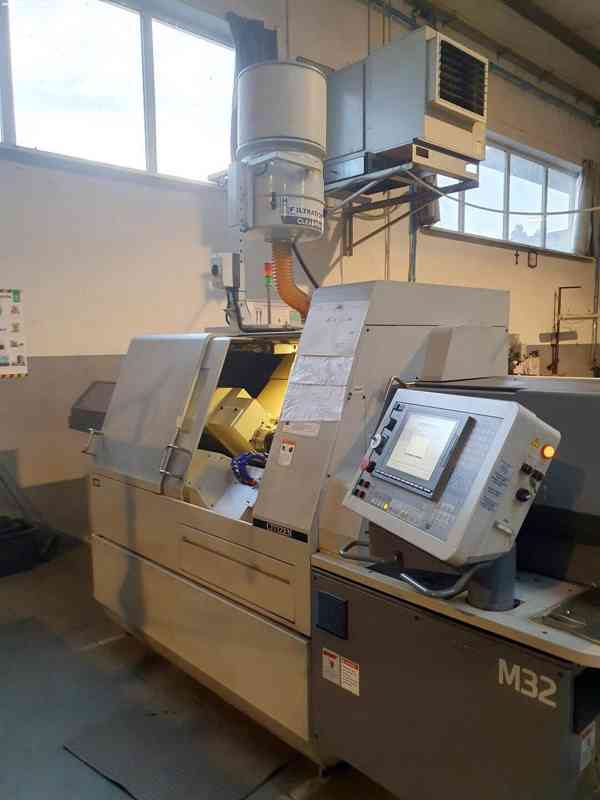

odsávání olejové mlhy: HE Filtration CleanMist
sklíčidlo hlavního vřetena: MC081-M
vodicí pouzdro: FG531-M
sklíčidlo typu rego: ER11/AR11 ER16/AR16
sklíčidlo zadního vřetena: FC081-M-K
rozhraní RS232
rozhraní FDD
umístění: Polsko
telefon: +48 603 510 566
