Popis

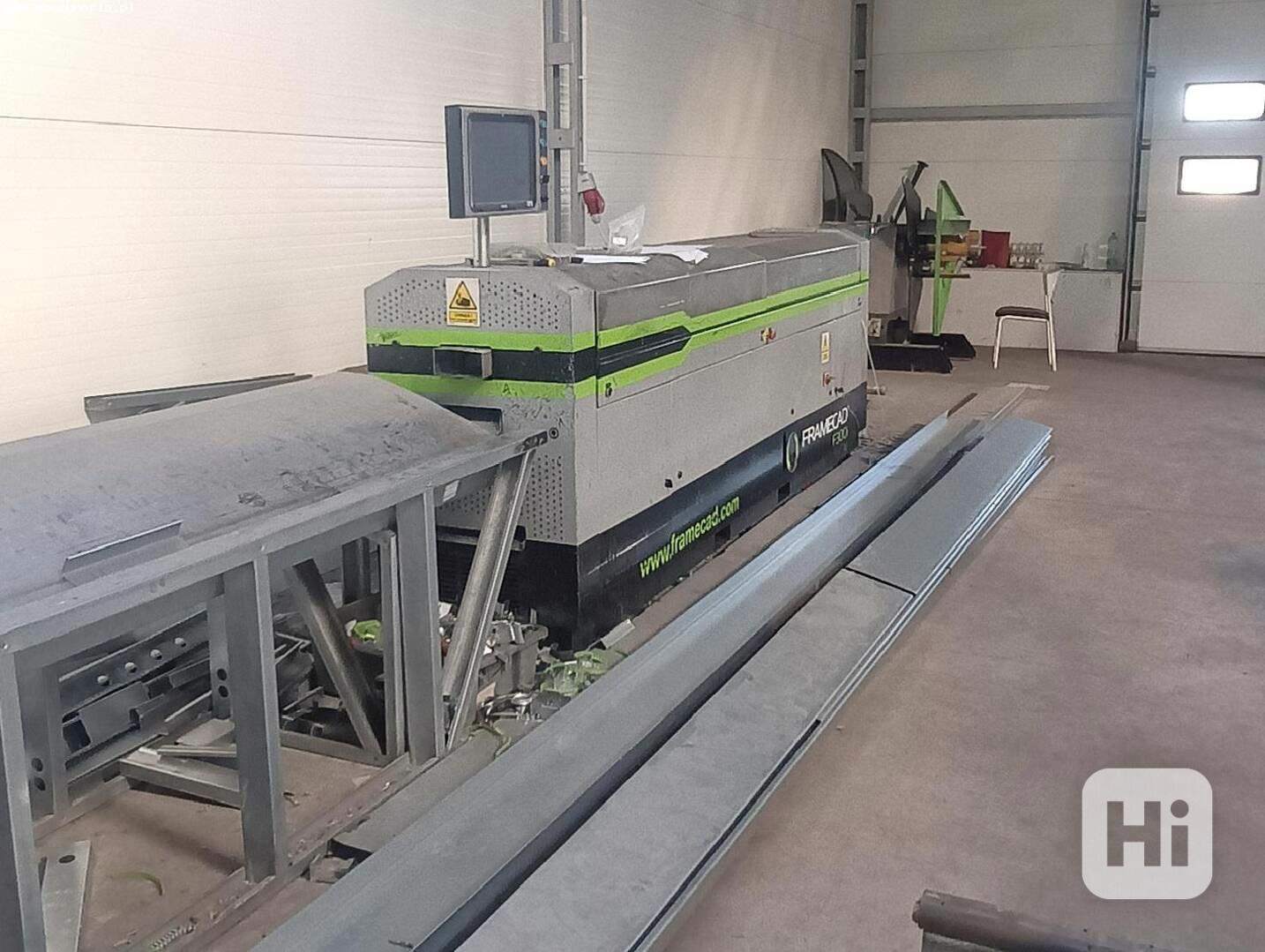

Profilovací linka FRAMECAD F300i byla postavena v roce 2009 na Novém Zélandu společností Framecad Solutions Ltd.
Profilovací stroj FRAMECAD F300i využívá výrobní zařízení FrameMaster, které rozšiřuje možnosti obrábění stroje. Poskytuje následující výhody:
1. předděrované upevňovací otvory – zajišťují rychlou, snadnou a přesnou montáž a zároveň minimalizují náklady na pracovní sílu
2. upevňovací otvory s důlky – zajišťuje, že šrouby leží v jedné rovině s povrchem čepů, a důlky pomáhají eliminovat potřebu montážních stolů pro přípravek
3. kloubové konce – zajišťují, že hmoždinky přesně sedí v kolejnici, čímž se dosáhne plného přenosu zatížení ve víceúrovňových budovách a modulárních konstrukcích, což zajišťuje pevnost a spolehlivost
4. vroubkované hrany – zajišťují snadné uložení svorníků v kolejnici
5. děrované otvory v pásnici – zajišťují, že svorníky procházejí vodorovným blokováním
6. děrované servisní otvory – umožňují přípravu pro instalaci elektrických a vodovodních systémů
7. děrované otvory pro šrouby – zajišťují rychlou instalaci přídržných šroubů
8. vyříznuté koncové úkosy – zajišťují rychlejší montáž a vyšší kvalitu vazníků a nosníků
Technické specifikace profilovacího stroje FRAMECAD F300i

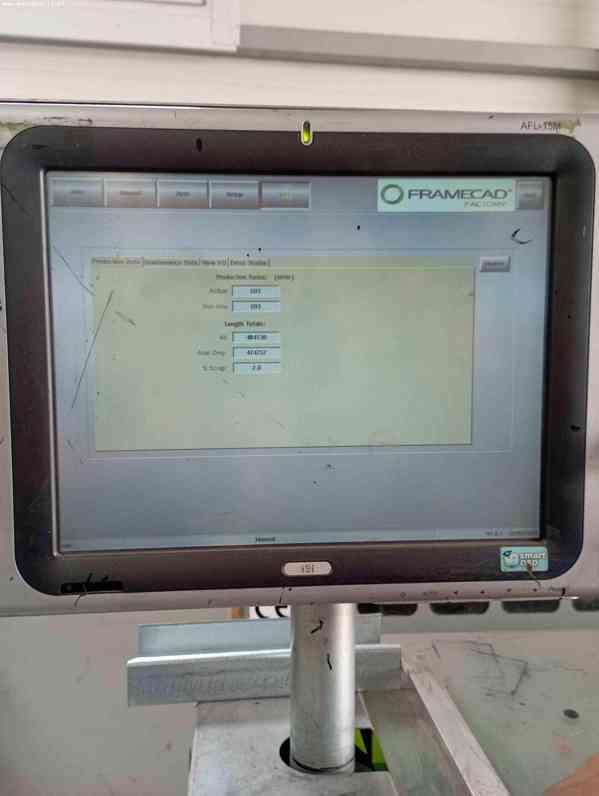

- řídicí jednotka na bázi operačního systému Linux
- software: FRAMECAD Factory
- typ profilu: C, U
- velikost profilu: 63-152 mm
- počet válců: 11
- počet nástrojových razníků: 6
- maximální tloušťka pásu: 1,2 mm
- minimální tloušťka pásu: 0,55 mm
- pracovní rychlost: až 1750 m/h
- typický výrobní výkon (v závislosti na typu výroby): 300-700 m/h
- přesnost délky dílu a děrování: ± 0,5 mm
- odvíječ plechu
- kapacita odvíječe plechů: 3000 kg
- maximální průměr svitku na odvíječi: 1500 mm
- výkon hlavního pohonu: 5,5 kW
- výkon hydraulického systému: 3 kW
- objem nádrže na hydraulický olej: 60 l
- okolní teplota: 10-28°C
- napájení: 3x 380-480 V
umístění: Polsko
telefon: +48 603 510 566
