Ostatní kovoobráběcí stroje

Elektroerozivní drátová řezačka CHMER GX430L+ byla vyrobena v roce 2018 na Tchaj-wanu společností CHING HUNG MACHINERY & ELECTRIC INDUSTRIAL CO., LTD.

Technické parametry elektroerozívního stroje CHMER GX430L+
- počet os: 5 (X,Y,Z,U,V)
- posuv v ose X/Y/Z: 400/300/220 mm
- posuv v ose U/V: 60/60 mm
- maximální rychlost posuvu v ose X,Y: 1500 mm/min
- maximální rozměry obrobku (D x Š x V): 725 x 600 x 215 mm
- maximální hmotnost obrobku: 350 kg
- maximální průměr drátu: 0,3 mm
- minimální průměr drátu: 0,1 mm
- úhel řezání: 21°/100 mm
- pohon osy X,Y: lineární motory
- pohon osy U,V,Z: servopohony a AC motory
- objem nádrže dielektrika: 650 l
- napájení: 3x 220 V; 50 Hz
- rozměry (D x Š x V): 2300 x 2300 x 2300 mm
- čistá hmotnost stroje GX430L+: 2600 kg

Vybavení elektroerozivní řezačky CHMER
- CNC řídicí jednotka
- ovládací jednotka (32 bit operační systém, CPU, 15″ barevný monitor, klávesnice, USB, RS-232C, CF karta)
- automatický systém navlékání drátu (0,1–0,3 mm)
- automatický systém polohování drátu
- filtrační systém se dvěma papírovými filtry
- automatická regulace teploty
- cívka měděného drátu 5 kg, průměr 0,25 mm
- nástroje
- optické lineární snímače v ose X a Y
- systém deionizace vody
- zařízení na chlazení vody
- diamantové vodítka 0,26 mm (2 ks)
- stříkací trysky (2 ks)
- napájecí desky (power feed contacts)
- regulátor napětí AVR
- síťový transformátor
- osvětlení pracovního prostoru
- import souborů .DXF
- DTR – technická a provozní dokumentace v polštině
- certifikace CE

umístění: Polsko
telefon: +48 603 510 566

Nabízím návod k svářečce PP-315-21. Obsluha stroje, popis, velké elektroschéma.

Zašlu po dohodě poštou nebo Zásilkovnou.

Zkoukněte i ostatní moje návody a dokumentace!

Průmyslová bubnová myčka ITF Coclea LC 5/4 byla vyrobena v roce 2006 v Itálii společností I.T.F. S.r.l. Impianti Trattamenti Finiture. Stroj je určen k čištění velkého množství velmi malých kovových dílů, které jsou znečištěny oleji, mazivy, emulzemi nebo jinými nečistotami.

Technické parametry myčky drobných dílů ITF Coclea LC 5/4
- tlak stlačeného vzduchu: 6 bar
- napětí řízení: 24 VAC
- napájení stroje ITF: 3x 400 V

umístění: Polsko
telefon: +48 603 510 566

Myčka dílů LM 175 S byla vyrobena v roce 2000 v Itálii společností AMA UNIVERSAL. Stroj se používá k účinnému odstraňování oleje, maziv a dalších nečistot z obrobků, strojních součástí a nástrojů. Čištění probíhá uvnitř uzavřené pracovní komory za použití perchlorethylenu (PER).

Technické specifikace myčky součástek LM 175 S
Obecné údaje
- maximální nosnost: 80 kg
- rozměry koše (D x Š x V): 550 x 300 x 300 mm
- průměr plnicího otvoru: 450 mm
- čisticí rozpouštědlo: perchloroethylen (PER)
- objem čisticího rozpouštědla: 120 l
- objem nádrže 1: 140 l
- objem nádrže 2: 75 l
- objem akumulační nádrže: 145 l
- objem nádrže na přísady: 27 l
- příkon mycího systému: 0,18 kW
- příkon čerpadla rozpouštědla: 1,1 kW
- příkon ventilátoru jednotky pro filtraci par: 0,75 kW
- příkon vývěvy: 2,3 kW
- spotřeba energie: 3 kWh/cyklus
- celkový příkon: 15 kW
- hladina hluku: <75 dB(A)
- napájení: 3x 380 V; 50 Hz
- rozměry (D x Š x V): 1960 x 1680 x 2200 mm
- hmotnost stroje LM 175 S: 758 kg

Ultrazvuková jednotka
- efektivní výkon: 1200 W
- frekvence: 23000 Hz
- spotřeba elektrické energie: 400 W/cyklus
- rozměry (D x Š): 500 x 300 mm

Systém vody
- spotřeba vody (při 20°C): 200 l/h
- tlak: 3-5 bar
- průřez potrubí: 1/2″

Systém stlačeného vzduchu
- tlak: 6-7 bar
- spotřeba stlačeného vzduchu: 1-3 Nm3/h
- průřez potrubí: ⌀ 6 mm

(Uvedené technické parametre sa môžu mierne líšiť od skutočnosti. Je potrebné overiť skutočné možnosti ponúkaného stroja.)

umístění: Polsko
telefon: +48 603 510 566

Zařízení pro rozevírání lisovacích nástrojů MONTASTAMPI M30 bylo vyrobeno v roce 2000 v Itálii společností ATTREZZERIA UNIVERSAL di Caramaschi Armando S.a.s. Stroj se používá k rozevírání a otáčení lisovacích nástrojů používaných při tváření kovů.

Technické parametry zařízení pro rozevírání lisovacích nástrojů MONTASTAMPI M30
- maximální zatížení horní desky: 3000 kg
- maximální zatížení spodní desky: 7000 kg
- příkon: 7 kW
- napájení: 400 V; 50 Hz
- hmotnost stroje MONTASTAMPI M30: 6000 kg

umístění: Polsko
telefon: +48 603 510 566

Linka pro podávání plechu SCHLEICHER WV-PL 160/800 byla vyrobena v roce 1987 v Německu společností H. Schleicher GmbH & Co. Maschinenfabrik.

Technické parametry linky pro podávání do lisů SCHLEICHER WV-PL 160/800
- maximální tloušťka pásu: 4 mm
- minimální tloušťka pásu: 0,5 mm
- šířka pásu: 800 mm
- maximální šířka svitku: 800 mm
- maximální hmotnost svitku: 200 kg
- délka podávání: 9999,9 mm
- příkon: 6 kW
- řídicí napětí: 24 V
- napájení: 380 V; 50 Hz

umístění: Polsko
telefon: +48 603 510 566

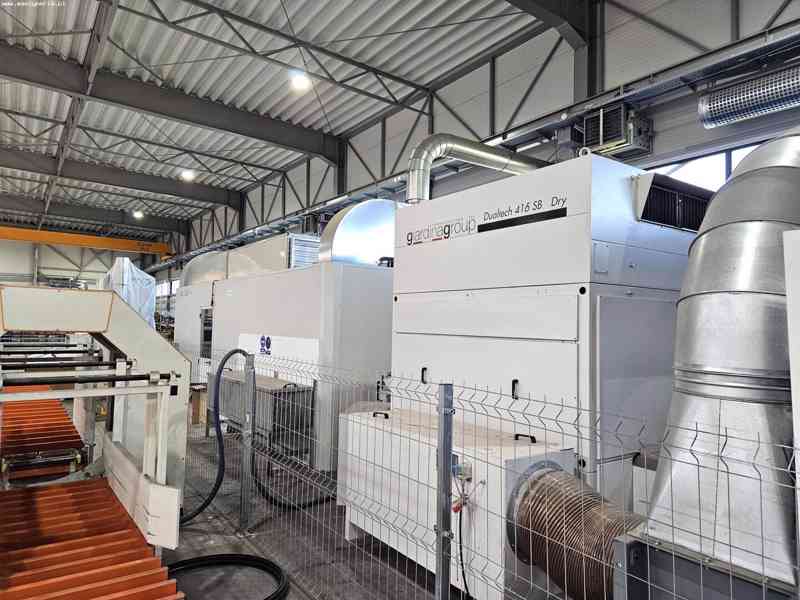

Automatická prášková lakovna byla vybudována v roce 2018. Po zkušebním spuštění nebyla nikdy uvedena do provozu.

Technické parametry automatické linky na práškové lakování
- PLC řídicí jednotka: SIEMENS S7-1200
- maximální rozměry obrobku (D x Š x V): 1500 x 380 x 1550 mm
- provozní režim: automatický, ruční
- 3zónová chemická sekce s ponornými vanami pro přípravu povrchu
- rozměry ponorných van (D x Š x V): 1250 x 600 x 1500 mm
- kapacita přívodu demineralizované vody: 3 m3/h
- stříkací kabina KC-08 (2 ks)
- stříkací pistole SAMES Mach Jet (2 ks)
- stříkací pistole Inobell (2 ks)
- vysoušecí pec pro práškové lakování PGS 4015
- plynový infračervený ohřívač INFRAGAS RHT
- podvěsný dopravník Power Free s nastavením výšky
- prostorové nároky: přibližně 133 m2

umístění: Polsko
telefon: +48 603 510 566

Průmyslová retortová pec Nabertherm NRA 25 pro tepelné zpracování v ochranné atmosféře nebo vakuu.

Výrobce: Nabertherm
Model: NRA 25 Retortenofen
Rok výroby: 2017
Provozní hodiny: cca 800 h

Technické údaje:

- Typ pece: retortová pec pro práci v ochranné atmosféře nebo vakuu
- Užitný objem: cca 25 l
- Vnitřní rozměry komory: cca 225 × 500 × 225 mm
- Maximální teplota: až 950 °C
- Retorta z nerezové oceli 1.4571
- Hermeticky svařené provedení
- Pracovní prostředí: ochranný plyn / reakční plyn / vakuum
- Vakuum: až cca 5 mbar
- Vodou chlazené dveře a těsnění
- Řídicí systém Nabertherm P470 se záznamem dat
- Napájení: 400 V / 50 Hz

Stav:

- Velmi dobrý technický stav
- Pouze cca 800 provozních hodin
- Plně funkční
- Připravena k okamžitému použití
- Možnost kontroly před koupí

Oblasti použití:

- Tepelné zpracování
- Pájení
- Difuzní procesy
- Laboratorní a výzkumné aplikace
- Procesy v ochranné atmosféře nebo vakuu

Výhody:

- Kvalitní průmyslové zařízení Nabertherm
- Práce s ochrannými a reakčními plyny
- Možnost vakuového provozu
- Nízký počet provozních hodin
- Připravena k provozu

Umístění stroje: Německo.

Cena: 85 000 €

Tlakový licí stroj BÜHLER ECOLINE S PRO 34 byl vyroben v roce 2018 ve Švýcarsku společností Bühler AG. Stroj byl používán jen příležitostně a je ve velmi dobrém technickém stavu.

Technické specifikace tlakového licího stroje BÜHLER ECOLINE S PRO 34
- maximální uzavírací síla: 336 t (3360 kN)
- zdvih otevření formy: 510 mm
- maximální výška formy: 710 mm
- minimální výška formy: 330 mm
- minimální rozměry upínací plochy: 450×450 mm
- maximální povrchový tlak: 100 N/mm2
- vzdálenost mezi sloupy: 650×650 mm
- průměr sloupu: 100 mm
- výsuv sloupu od upevňovací plochy pevné desky: 5070 mm
- síla vyhazovače: 10 t (100 kN)
- zdvih vyhazovače: 120 mm
- teplota chladicí vody: 5-30°C
- spotřeba chladicí vody (při 30°C): 1,5 m3/h
- provozní tlak: 3-10 bar
- objem centrálního mazacího systému: 2,7 dm3
- příkon pohonu: 22 kW
- příkon řídicího systému: 27 kW
- hladina hluku: 88 dB(A)
- stupeň ochrany (podle normy DIN 40050): IP54
- napájení: 400 V; 50 Hz
- hmotnost stroje ECOLINE S PRO 34: 13 500 kg

Technické specifikace vybavení tlakového licího stroje BÜHLER
Filtrační systém pro odsávání olejového kouře ABSOLENT A.smoke40
- rok výroby: 2018
- výkon: 7,5 kW
- jmenovitý proud: 13,9 A
- napájení: 400 V; 50 Hz

Elektrická kelímková pec STOTEK AME 300
- rok výroby: 2018
- maximální nosnost: 300 kg
- výkon: 54 kW
- napájení: 400 V; 50 Hz

Podávací stroj BRL-3
- rok výroby: 2018
- provozní napětí: 200 VAC
- řídicí napětí: 24 V DC

Slévárenský robot BE-C3
- rok výroby: 2018
- provozní tlak: 0,6 MPa
- provozní napětí: 200 VAC
- řídicí napětí: 24 V DC

Stříkací stroj BP-XL2
- rok výroby: 2018
- provozní tlak (vzduch): 0,6 MPa
- provozní tlak (voda): 0,3 MPa
- provozní napětí: 200 VAC
- řídicí napětí: 24 V DC

Regulátor teploty TOOL-TEMP TT-390 A
- rok výroby: 2018
- příkon: 25,9 kW
- napájení: 3x 380-415 V; 50 Hz
- hmotnost: 215 kg

umístění: Polsko
telefon: +48 603 510 566

Prodáme použitý svařovací robot Cloos QRC 410 E s Qirox Controller V7, MIG/MAG, r. v. 2012. Velmi dobrý stav - možnost odzkoušení v provozu pod proudem. Zařízení bylo využíváno pro svařování rozměrných válcových svařenců. Řízení robota i polohovadel je zajištěno počítačem vč. manuálu v českém jazyce, součástí nabízeného kompletu zařízení je rovněž hardwarový klíč pro offline programování. Robot vč. pracoviště byl provozován v omezeném režimu – počet hodin v provozu činí 7081, vlastní svařovací proces byl v rozsahu 709 hodin. Robot i polohovadla jsou v bezvadném stavu. Dosah ramene robota je 5000 mm, nosnost každého z polohovadel je 2 tuny. Robot je šestiosý, polohovadla jsou dvouosá.

Technické parametry:

Dosah ramene robota: 5.000 mm
Jazyk ovl. programu: CAROLA – Cloos Advanced Robot Langueage
Programování: Offline – PC SW RoboPlan ( HW klíč )
Online – dotykový ruční programovací přístroj PHG

Tělo robota:
Počet os: 6
Rychlost pojezdu os: A1 – 184°/sec
A2 – 184°/sec
A3 – 177°/sec
A4 – 497°/sec
A5 – 542°/sec
A6 – 528°/sec
Pracovní rozsah robota: 5000 mm
Výbava robota: Korekce opotřebení hořáku
Automatické čištění vnitřní a vnější strany hořáku
Podpora svařování hliníku díky druhému pohonu drátu v hořáku
Antikolizní zařízení:
- čidla na hořáku
- nastavitelný doraz na rameni robota
- 2x bezpečnostní dveře
- 2x bezpečnostní plot
Příslušenství k robotu:
Polohovadlo 2ks typ QR WPS – TVS – 20kN – H
Počet os: 2
Nosnost polohovadla: 2 t
Maximální rozměr svařence: 2000 x 2000 x 2000 mm
Dva kusy polohovadel jsou určena pro speciální svařování vnitřních a vnějších svarů válců
Programovací klíč
Výkonné odsávací zařízení KEMPER System 8000

Nabízíme tryskací kabinu Škoda.
Zařízení plně funkční v provozu.
Možnost vyzkoušení.
Velikost vnitřního pracovního prostoru - 2900×2900×2900mm.
Kabina s podlahovým sběrem abraziva, dopravou abraziva do čističky abraziva + tryskací jednotka Clemco 200 l + filtrační jednotka.
Kompletní zařízení.
Uvedená cena nezahrnuje DPH.

Nabízíme tlakovou tryskací kabinu.
Součástí kabiny je i automatický filtr se vzduchovým oklepem.
Kabina s regulátorem pracovního tlaku.
Uvedená cena nezahrnuje DPH.
Tryskač, tryskací, pískovací, pískovačka.

Vstřikovací stroj ARBURG ALLROUNDER 720S 3200-2100 byl vyroben v roce 2008 v Německu společností ARBURG GmbH + Co KG.

Technické parametry vstřikovacího stroje ARBURG ALLROUNDER 720S 3200-2100
- řídicí systém: SELOGICA
- maximální uzavírací síla: 320 t (3200 kN)
- maximální upínací síla: 13 t (130 kN)
- otevírací síla (standardní/zvýšená): 10/80 t
- průměr šneku: 60 mm
- zdvih šneku: 280 mm
- obvodová rychlost šneku: 43 m/min
- točivý moment šneku: 2057 Nm
- poměr délky/průměru šneku: 23 L/D
- hmotnost vstřiku PS: 723 g
- objem vstřiku: 792 cm3
- rychlost vstřikování: 224 cm3/s
- vstřikovací tlak: 2500 bar
- minimální výška formy: 300 mm
- otevírací zdvih: 700 mm
- rozměry upínacích desek: 1040×1040 mm
- světlost mezi deskami: 1000-1400 mm
- vzdálenost mezi vodícími sloupky: 720×720 mm
- síla vyhazovače: 10 t
- zdvih vyhazovače: 250 mm
- přítlačná síla trysky: 11 t (110 kN)
- zdvih přítlaku trysky: 600 mm
- výkon ohřívače trysky: 1000 W
- robot ARBURG MULTILIFT V Ausleger 15 kg
- hydraulické tahače jader (4 ks)
- pneumatické tahače jader (1 ks)
- provozní hodiny (stroj): 516734 h
- provozní hodiny (robot): 49009 h
- provozní hodiny (čerpadlo): 62722 h
- počet ohřívačů válců: 6
- výkon ohřívače válce: 4500+3300 W
- elektrická skříň v souladu s normou DIN EN 60204
- objem olejové nádrže: 490 l
- protitlak (kladný/záporný): 350/200 bar
- výkon motoru hydraulického čerpadla: 55 kW
- celkový instalovaný výkon: 88,9 kW
- celkové připojené zatížení: 168 kW
- řídicí napětí: 24 V
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje ARBURG ALLROUNDER: 17700 kg

umístění: Polsko
telefon: +48 603 510 566

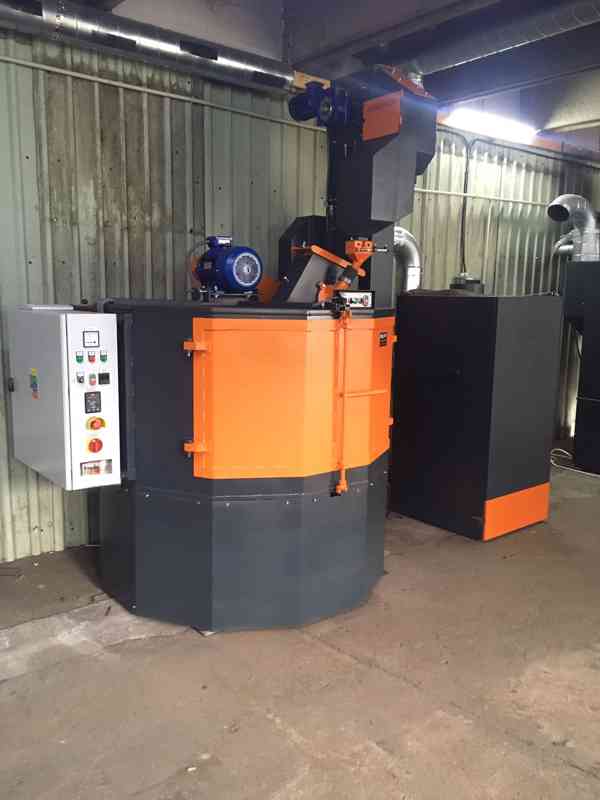

Nabízíme nový stolový tryskač.
Typ - TS 330/1.
- Průměr otočného stolu - 1000 mm.
- maximální výška tryskaného dílu - 550 mm.
- celková výška stroje - 2750 mm.
- 1x metací turbína - příkon - 5,5 kW.
- korečkový dopravník - příkon - 0,75 kW.
- otoč stolu - příkon - 0,75 kW
- celkový příkon stroje - 7 kw.
Dále vyrábíme stolové tryskače o průměru stolu - 1500 mm.
zařízení s frekvenčním měničem - regulace rychlosti otáček metací turbíny.
Velkou výhodou stroje, je možnost změny směru otáček turbíny na pravé nebo levé otáčky.
Tryskací ařízení s certifikátem CE.
Další výhodou zařízení je vysoká účinnost při tryskání, tichý chod, nízká spotřeba energe a taky požadavek na malý prostor pro umístění zařízení.
Ve své kategorii, se tento stolový tryskací stroj, svojí koncepcí dá považovat za velmi dokonalý.
(Pískovačka, pískování, tryskání, pískovací, tryskací, tryskač). Blast machine
Uvedená cena nezahrnuje DPH

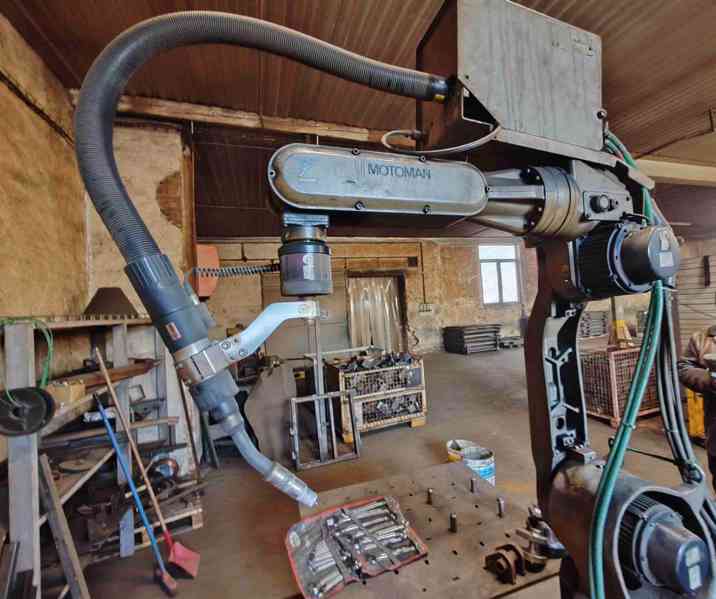

Prodáme použité svařovací robotizované pracoviště vybavené robotem Motoman. Robot byl vyroben r. 2007. Obhlídka stroje v provozu pod proudem je možná.

Technické informace: viz. foto.

Napětí: 3x400 V
Proud: 50 A
Výkon: 25 kVA
Rozměry stroje: 5,0 x 4,0 x 2,5 m
Hmotnost stroje: 2200 kg

Prodam tig viz foto, nevyužitý, jako nový, ca 3 roky starý, hořák 4m

Nabízíme nový stolový tryskač.
Typ - TSM 360-1,5.
- Průměr otočného stolu - 1500 mm.
- maximální výška tryskaného dílu - 550 mm.
- celková výška stroje - 3000 mm.
- celková šířka stroje - 2000 mm
- celková hloubka stroje - 1600 mm
- 1x metací turbína - příkon - 7,5 kW - s frekvenčním měničem
Turbína používá levý i pravý chod.
- korečkový dopravník - příkon - 1,1 kW.
- otoč stolu - příkon - 1,1 kW - s frekvenčním měničem
Otáčení stolu lze ovládat manuálně - tlačítkem.
- celkový příkon stroje - 9,7 kw.
zařízení s frekvenčním měničem - regulace rychlosti otáček metací turbíny.
Velkou výhodou stroje, je možnost změny směru otáček turbíny na pravé nebo levé otáčky.
Tryskací zařízení s certifikátem CE.
Další výhodou zařízení je vysoká účinnost při tryskání, tichý chod, nízká spotřeba energe a taky požadavek na malý prostor pro umístění zařízení.
Ve své kategorii, se tento stolový tryskací stroj, svojí koncepcí dá považovat za velmi dokonalý.
(Pískovačka, pískování, tryskání, pískovací, tryskací, tryskač). Blast machine.
Uvedená cena nezahrnuje DPH.

Nabízíme univerzální tryskací stroj se 2 turbínami,
typ - TSMZ 250-20 10/10
Tryskací zařízení stolové + závěsné
Průměr stolu - 1000 mm
Zatížení stolu - 250 kg
Průměr závěsu - 800 mm
Výška závěsu - 1000 mm
turbíny - 2 ks, průměr 250 mm
Příkon turbíny - 3 kW
Každá turbína je samostatně ovládaná
Příkon elevátoru - 0,75 kW
Filtrace - manuální nebo automatická.
Příkon filtru 1,5 kW, výkon - 1400 m3/hod
Rozměry stroje vč filtru - 3200 mm
Hloubka stroje - 1800 mm
Celkový příkon stroje - 9,5 kW
Certifikát CE
Uvedená cena nezahrnuje DPH

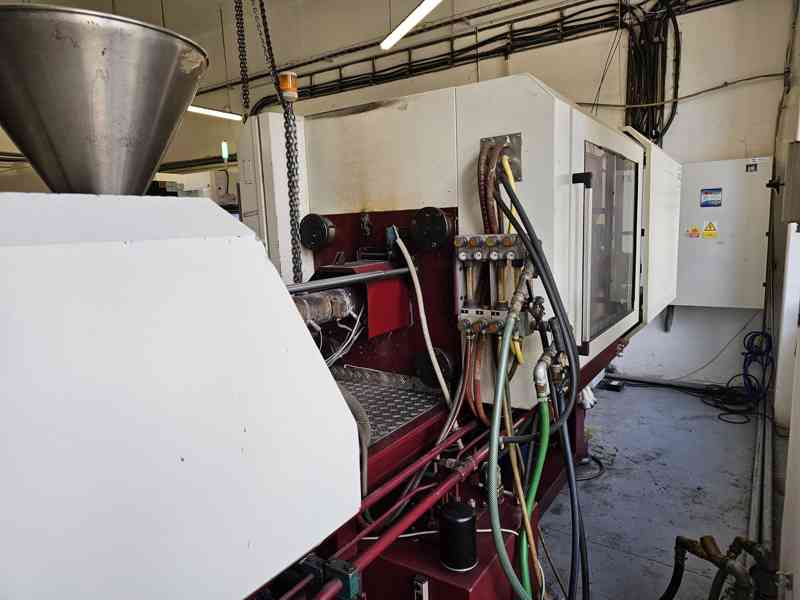

Prodáme použitý vstřikovací lis SK 1300-370 basic, r. v. 1997, výrobce: Sächsische Kunststofftechnik GmbH. Stroj je v provozu pod proudem a obhlídka stroje je možná. V 2021 provedena komplet nová elektro kabeláž a zapojení nového řídícího systému.

Technické parametry:

Uzavírací síla: 1300 kN
Maximální vstřikovací hmotnost: 166 g
Rozměry upínací desky: 680 x 696 mm
Rozteč sloupků: 480 x 440 mm
Řídící systém: KEBA - Keplast i1075
Rozměry stroje: 4945 x 1470 x 2280 mm
Hmotnost stroje: 5300 kg

Další technická data: viz. data v PDF

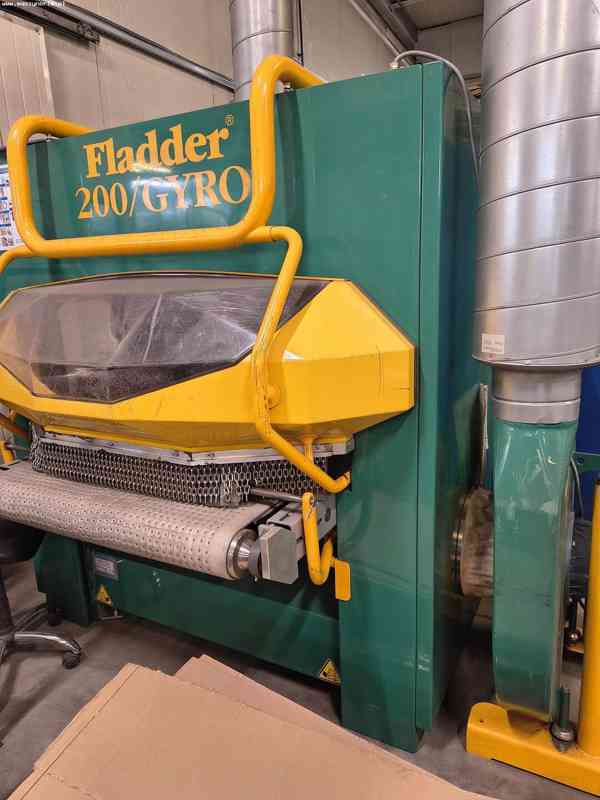

Odjehlovací stroj FLADDER 200/GYRO-1000 VAC byl vyroben v roce 2018 v Dánsku společností Fladder Danmark A/S.

Technické specifikace odjehlovacího stroje FLADDER 200/GYRO-1000 VAC
- maximální výška obrobku: 100 mm
- pracovní výška: 840 mm
- pracovní šířka s vakuem: 1000 mm
- počet vřeten: 6
- rychlost posuvu: 0,3-10 m/min
- stupeň ochrany: IP54
- maximální příkon: 17,5 kW
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 1690 x 1800 x 2135 mm
- čistá hmotnost odjehlovacího stroje 200/GYRO: 1500 kg

(Uvedené technické parametre sa môžu mierne líšiť od skutočnosti. Je potrebné overiť skutočné možnosti ponúkaného stroja.)

umístění: Polsko
telefon: +48 603 510 566
