Popis

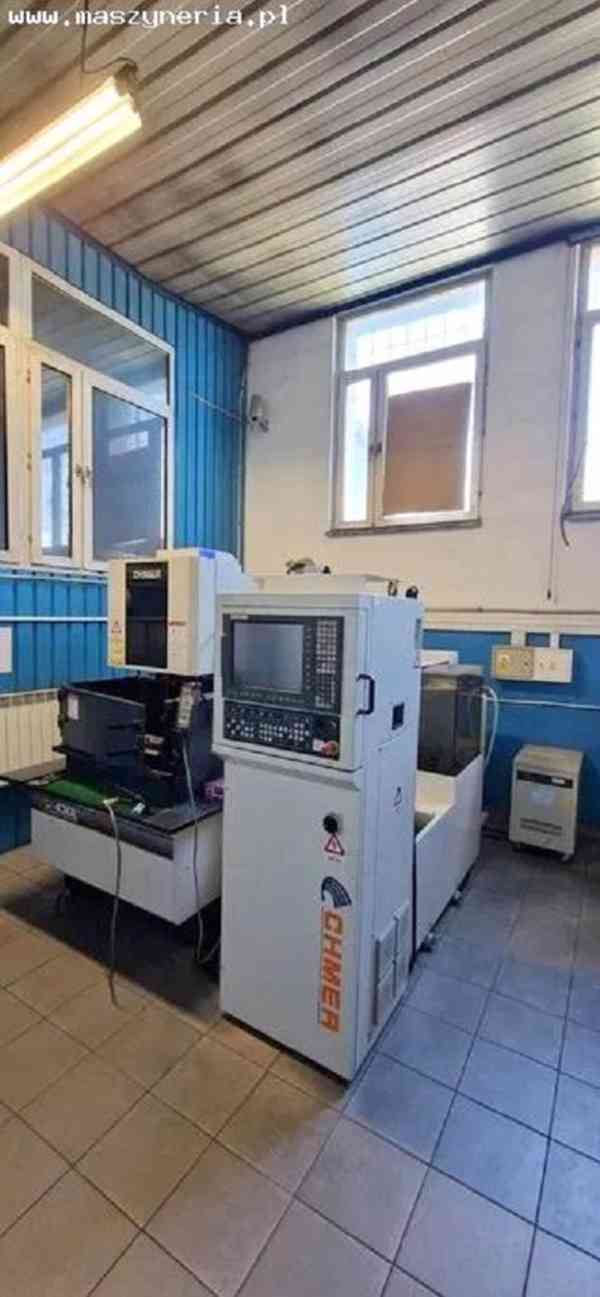

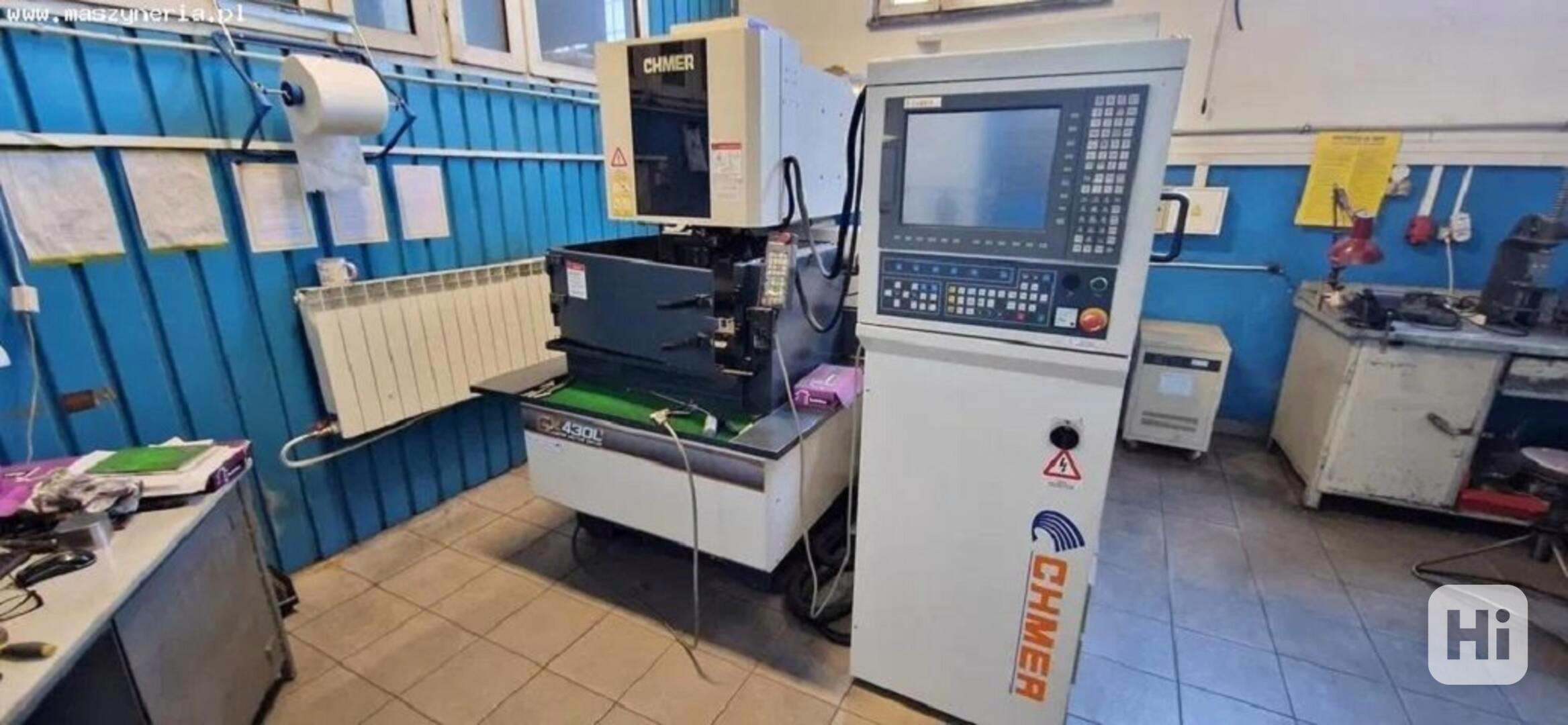

Elektroerozivní drátová řezačka CHMER GX430L+ byla vyrobena v roce 2018 na Tchaj-wanu společností CHING HUNG MACHINERY & ELECTRIC INDUSTRIAL CO., LTD.
Technické parametry elektroerozívního stroje CHMER GX430L+
- počet os: 5 (X,Y,Z,U,V)
- posuv v ose X/Y/Z: 400/300/220 mm
- posuv v ose U/V: 60/60 mm
- maximální rychlost posuvu v ose X,Y: 1500 mm/min
- maximální rozměry obrobku (D x Š x V): 725 x 600 x 215 mm
- maximální hmotnost obrobku: 350 kg
- maximální průměr drátu: 0,3 mm
- minimální průměr drátu: 0,1 mm
- úhel řezání: 21°/100 mm
- pohon osy X,Y: lineární motory
- pohon osy U,V,Z: servopohony a AC motory
- objem nádrže dielektrika: 650 l
- napájení: 3x 220 V; 50 Hz
- rozměry (D x Š x V): 2300 x 2300 x 2300 mm
- čistá hmotnost stroje GX430L+: 2600 kg
Vybavení elektroerozivní řezačky CHMER
- CNC řídicí jednotka

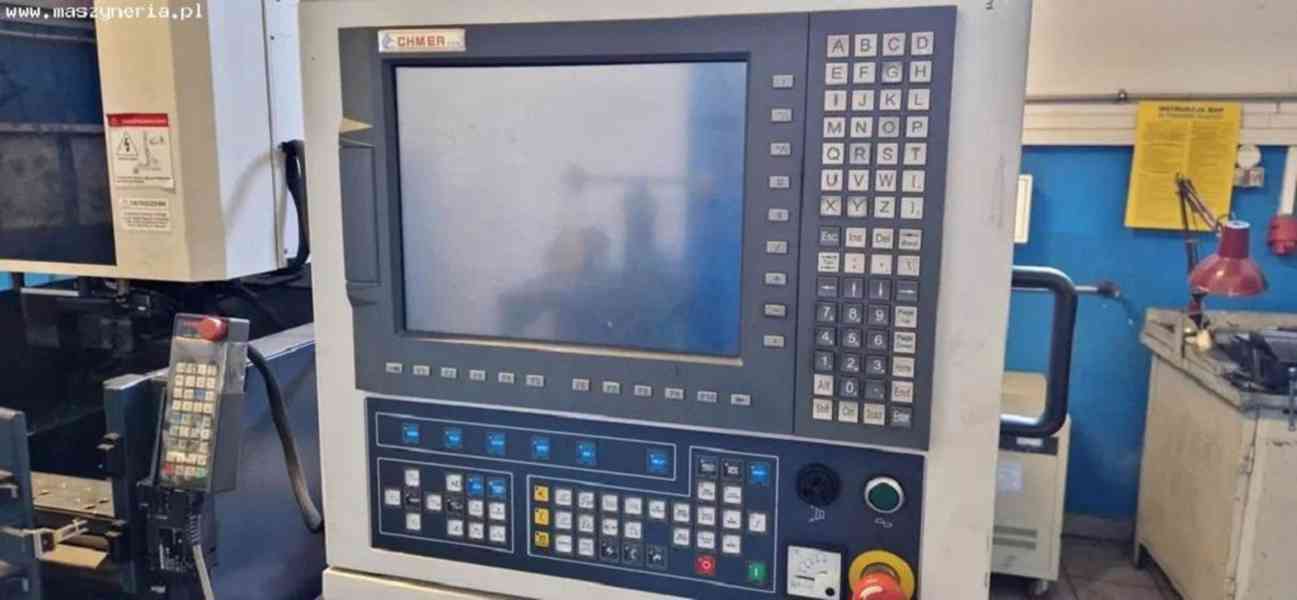

- ovládací jednotka (32 bit operační systém, CPU, 15″ barevný monitor, klávesnice, USB, RS-232C, CF karta)
- automatický systém navlékání drátu (0,1–0,3 mm)
- automatický systém polohování drátu
- filtrační systém se dvěma papírovými filtry
- automatická regulace teploty
- cívka měděného drátu 5 kg, průměr 0,25 mm
- nástroje
- optické lineární snímače v ose X a Y
- systém deionizace vody
- zařízení na chlazení vody
- diamantové vodítka 0,26 mm (2 ks)
- stříkací trysky (2 ks)
- napájecí desky (power feed contacts)
- regulátor napětí AVR
- síťový transformátor
- osvětlení pracovního prostoru
- import souborů .DXF
- DTR – technická a provozní dokumentace v polštině
- certifikace CE
umístění: Polsko
