Popis

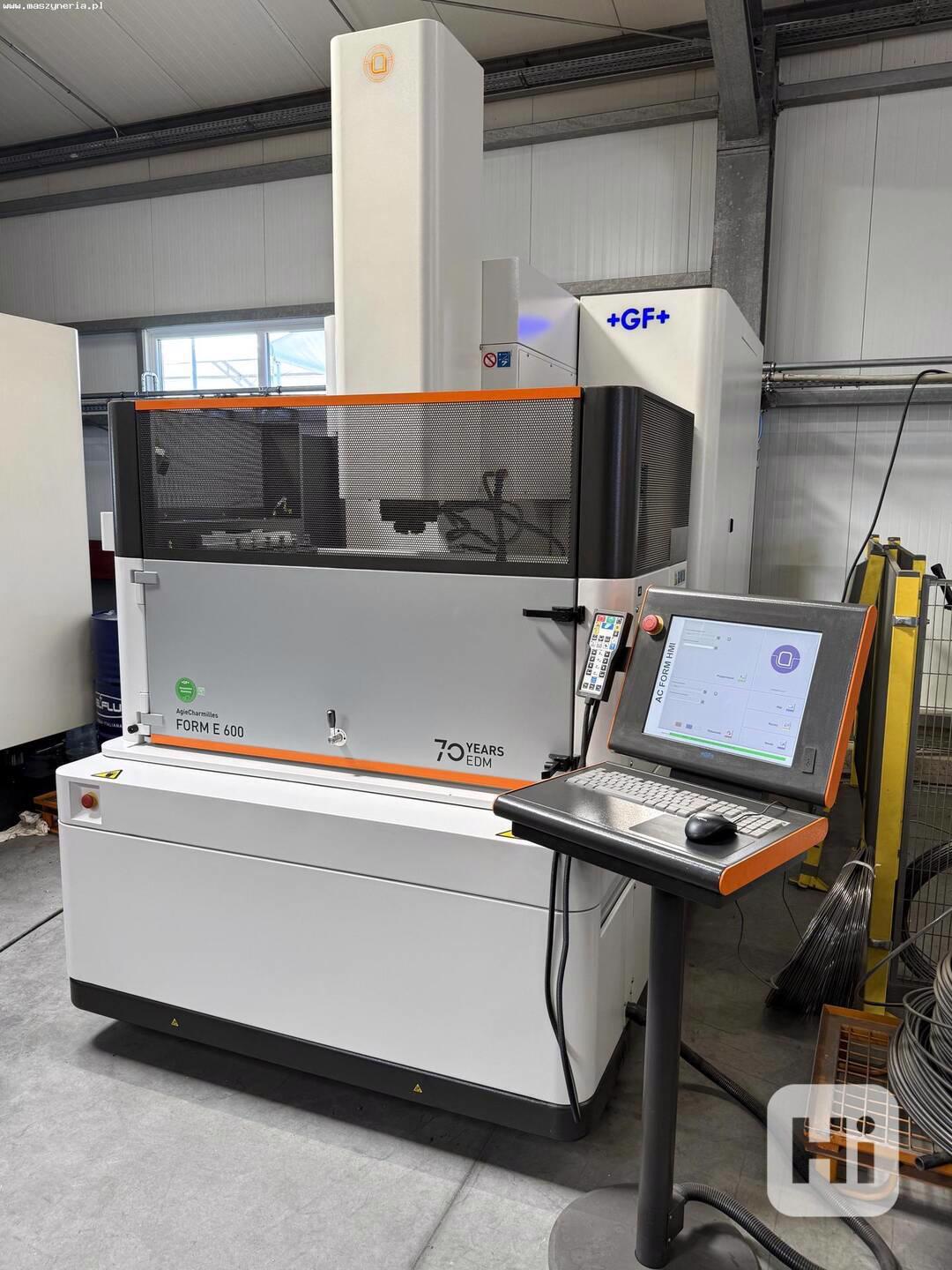

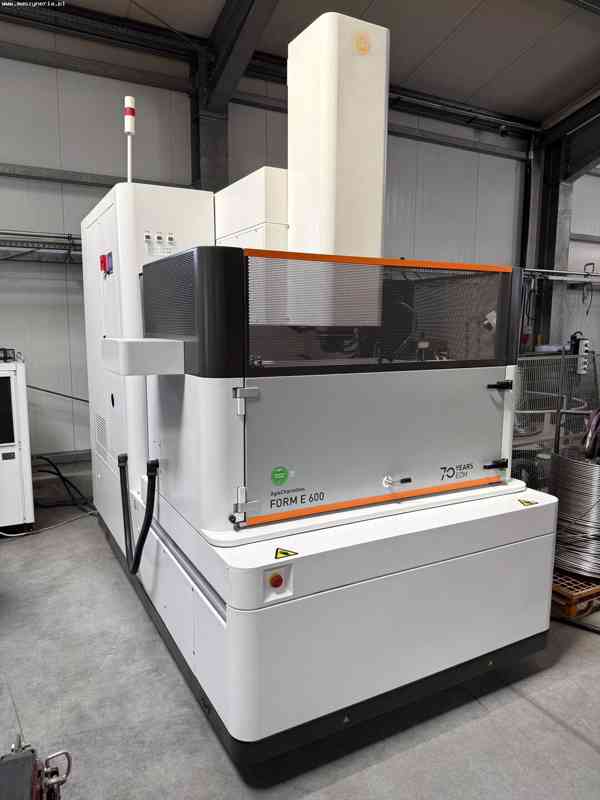

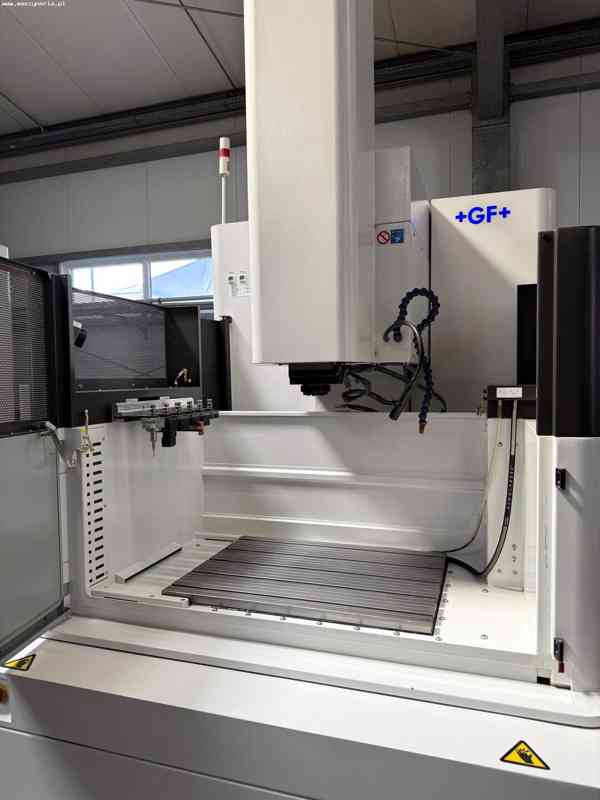

Elektroerozivní hloubička AGIE CHARMILLES FORM E 600 byla vyrobena v roce 2024 v Číně společností Beijing Agie Charmilles Co., Ltd.
Technické specifikace elektroerozivní hloubičky AGIE CHARMILLES FORM E 600
- počet os: 4 (X,Y,Z,C)
- posuv v ose X/Y/Z: 600/400/400 mm
- otáčky osy C: 0-100 ot/min
- maximální rychlost ručního posuvu v ose X,Y: 4 m/min
- maximální rychlost ručního posuvu v ose Z: 6 m/min
- maximální akcelerace v ose Z: 2,5 m/s2

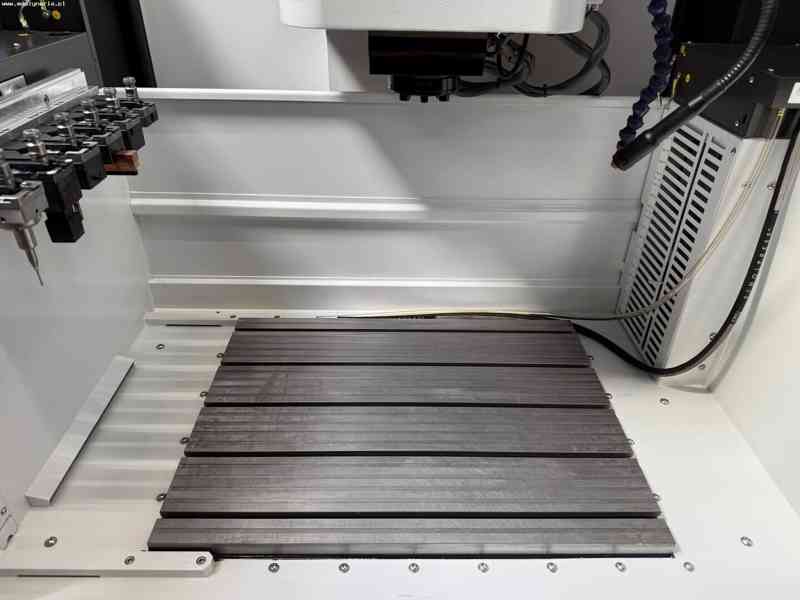

- rozměry pracovního stolu (D x Š): 800 x 600 mm
- maximální rozměry obrobku (D x Š x V): 1000 x 700 x 400 mm
- maximální hmotnost obrobku: 1000 kg
- maximální hmotnost elektrody: 100 kg
- maximální hmotnost elektrody s osou C: 25 kg
- minimální drsnost povrchu elektrody: 0,1 μm Ra
- maximální vzdálenost mezi pracovním stolem a držákem: 650 mm
- minimální vzdálenost mezi pracovním stolem a držákem: 250 mm
- rozlišení polohování: 0,1 μm
- objem dielektrické nádrže: 750 l
- počet filtrů dielektrické jednotky: 6x H15 (3-5 μm)
- tlak stlačeného vzduchu: 6-9 bar
- maximální teplota okolí: 28°C
- relativní vlhkost vzduchu: <80%
- maximální proud generátoru: 140 A
- výkon: 9,3 kVA
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 1600 x 2845 x 2858 mm
- hmotnost stroje AGIE CHARMILLES FORM E600: 4050 kg
Vybavení elektroerozivní hloubičky AGIE CHARMILLES
- CNC řídicí jednotka se 17″ LCD displejem a operačním systémem Windows
- uživatelské rozhraní: AC FORM HMI
- osa C
- měřicí sonda S3R s kuličkou o průměru 3 mm
- 6polohový měnič elektrod
- držák elektrod S3R Macro
- generátor ISPG (Intelligent Speed Power Generator)
- jednotka dielektrika
- modul TECFORM pro lepší a efektivnější obrábění, spolehlivost a předvídatelnost
- modul iQ pro minimalizaci opotřebení grafitových a měděných elektrod
- sada referenčních kuliček pro měření offsetu nástroje v osách X,Y,Z,C přímo na stroji
a mnoho dalšího...
umístění: Polsko
telefon: +48 603 510 566
