Popis

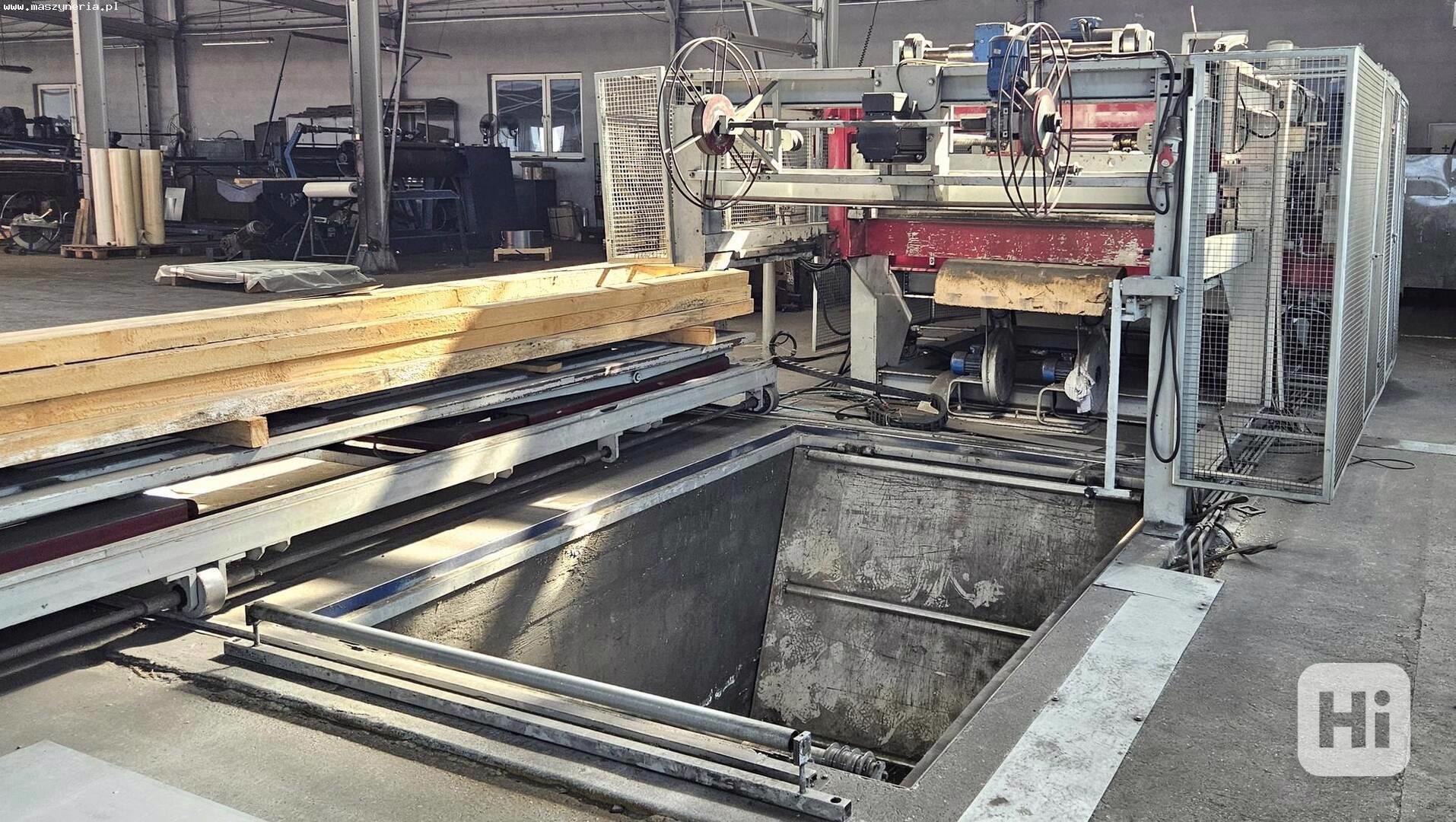

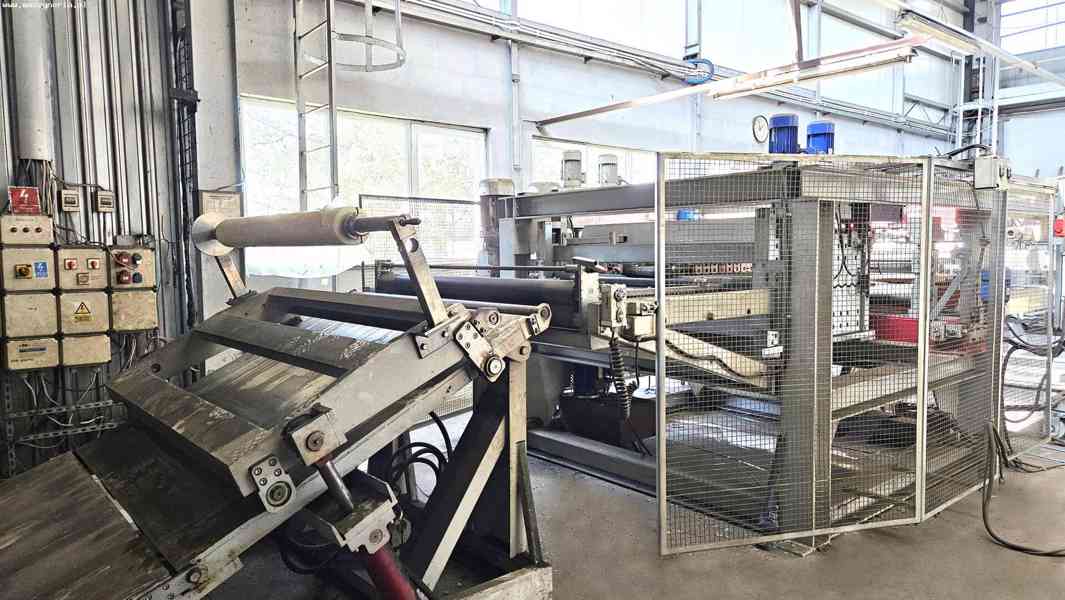

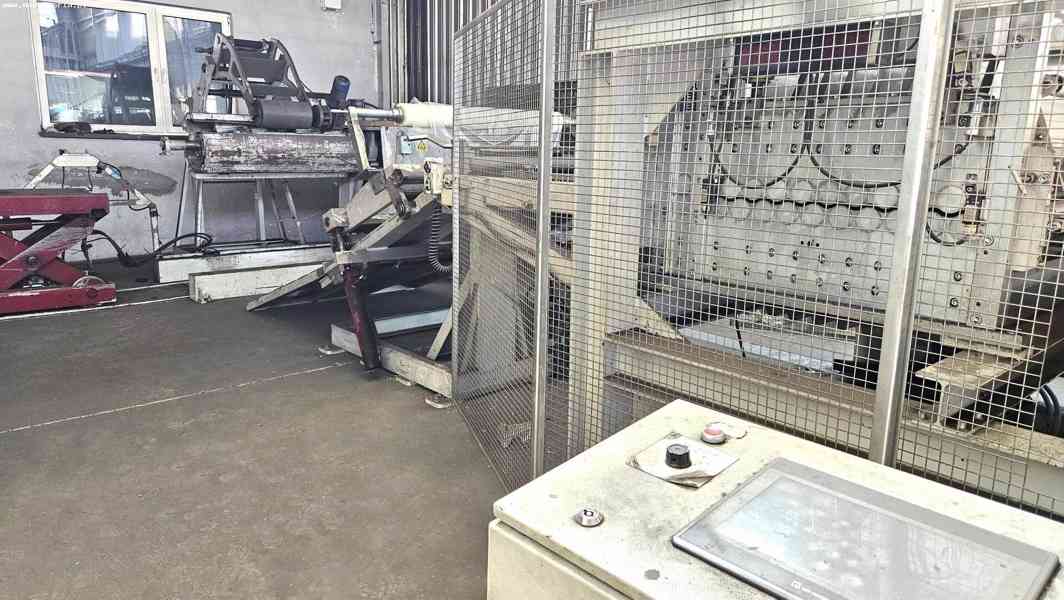

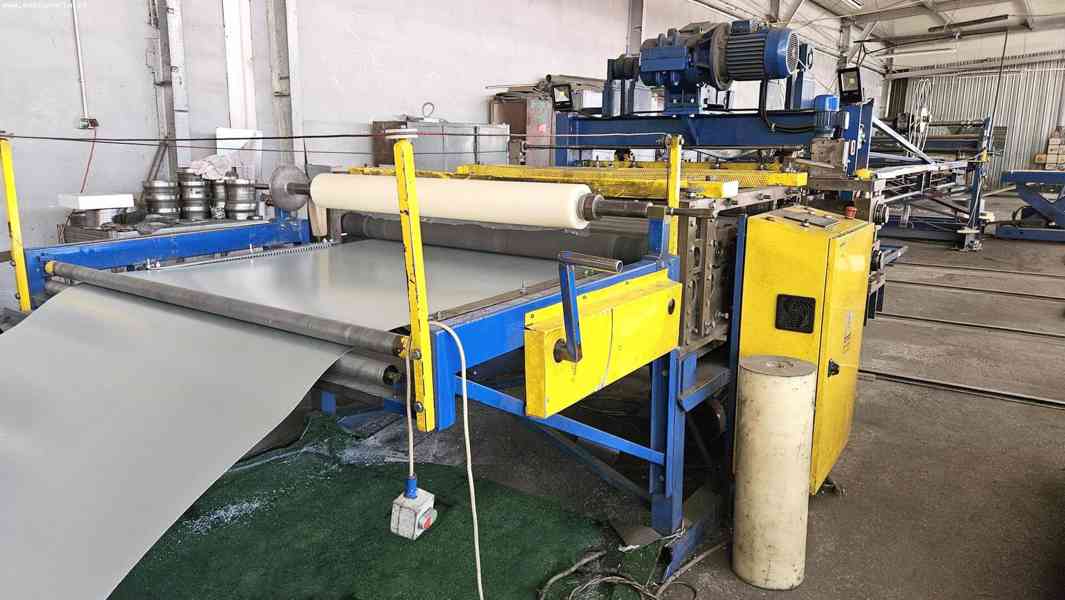

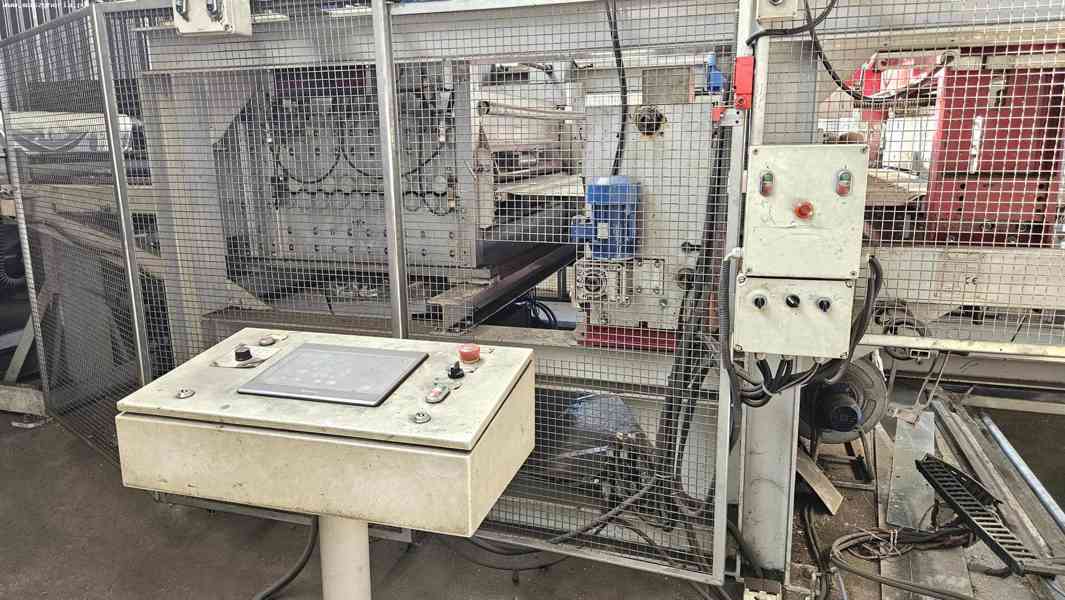

Linka na příčné dělení a řezání BUD-MASZ byla postavena v roce 2011 v Polsku společností P.W. BUD-MASZ MACIEJ STACHLEWSKI.
Řezací linka na svitky je plně kompletní a skládá se z následujících komponent:
1. hydraulický odvíječ plechu 10 t
2. zvedací stůl na svitky 10 t
3. vstupní modul pro vedení materiálu o různých šířkách
4. fóliovací systém
5. rovnačka plechu
6. válečkové nože
7. příčná gilotina
8. hydraulický přijímací stůl s nárazníky
9. navíječ odpadu
10. mechanický navíječ řezaných pásů s oddělovači a zvedacím vozíkem pro odebírání řezaného materiálu a hydraulickou podpěrou konce hřídele
Technické údaje linky na příčné dělení a řezání BUD-MASZ
Obecné údaje
- maximální tloušťka řezu (příčné dělení: 2,5 mm
- maximální tloušťka řezu (řezání): 2 mm
- maximální šířka řezu (příčné dělení): 1550 mm
- minimální šířka řezu (řezání): 90 mm
- maximální hmotnost svitku: 10 t
- napájení řezací linky BUD-MASZ: 3x 380 V; 50/60 Hz

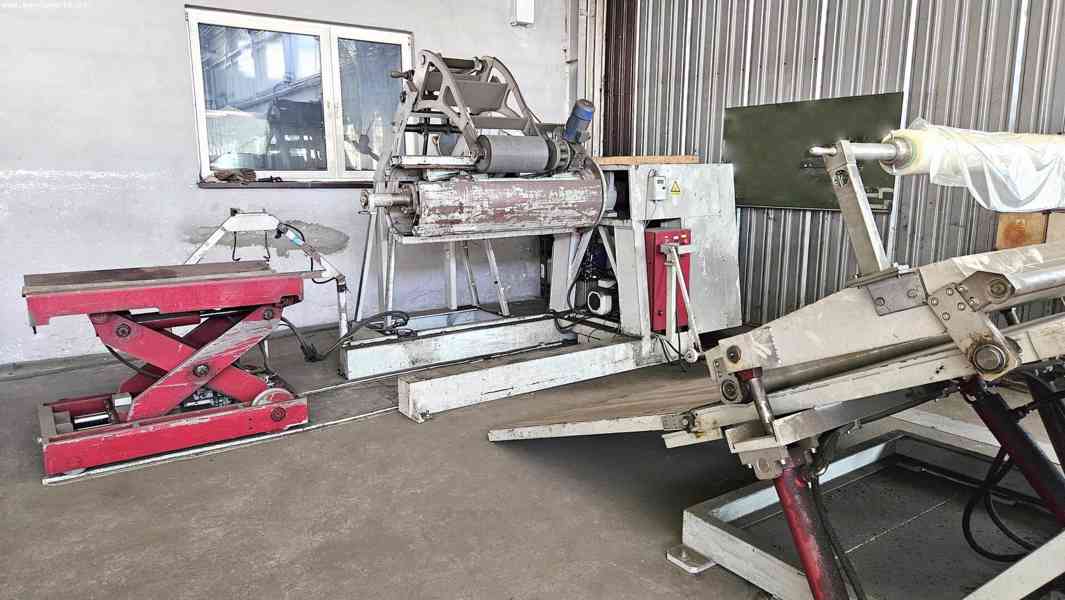

Hydraulický odvíječ plechu
- užitečné zatížení: 10000 kg
- pneumatický systém
- synchronizace otáčení bubnu odvíječe s rovnačkou
- brzda
Zvedací stůl na svitky
- užitečné zatížení: 10000 kg
Vstupní modul
- rozsah šířky materiálu: 1600 mm
- nastavení: plynulé
- úhlové tyče

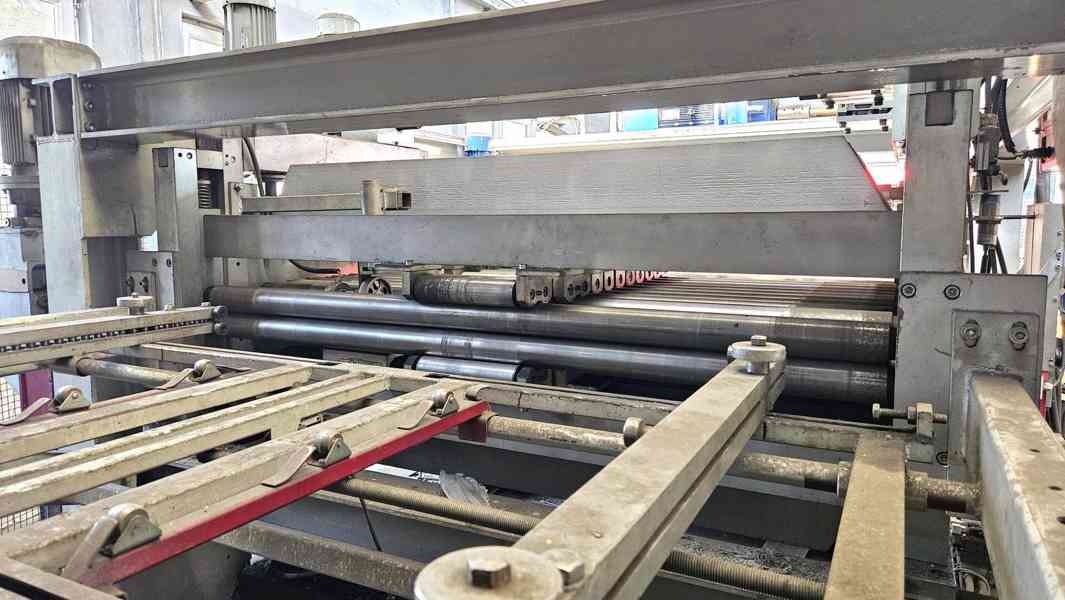

Rovnačka plechů
- kalené 9/10 rovnací válce
- pohon rovnacích válců: kardanové klouby Ø 70 mm
Válečkové nože
- množství: 12 párů
- maximální tloušťka materiálu: 2 mm
- maximální šířka materiálu: 1600 mm
Příčná gilotina
- maximální tloušťka materiálu: 2,5 mm
- maximální šířka materiálu: 1600 mm
Přijímací stůl s nárazníky
- maximální délka materiálu: 6 m
umístění: Polsko
telefon: +48 603 510 566
