Popis
Lisovací a vysekávací linka na svitky COLOMBO AGOSTINO 225.400 byla postavena v roce 2006 v Itálii společností Colombo Agostino S.p.A.

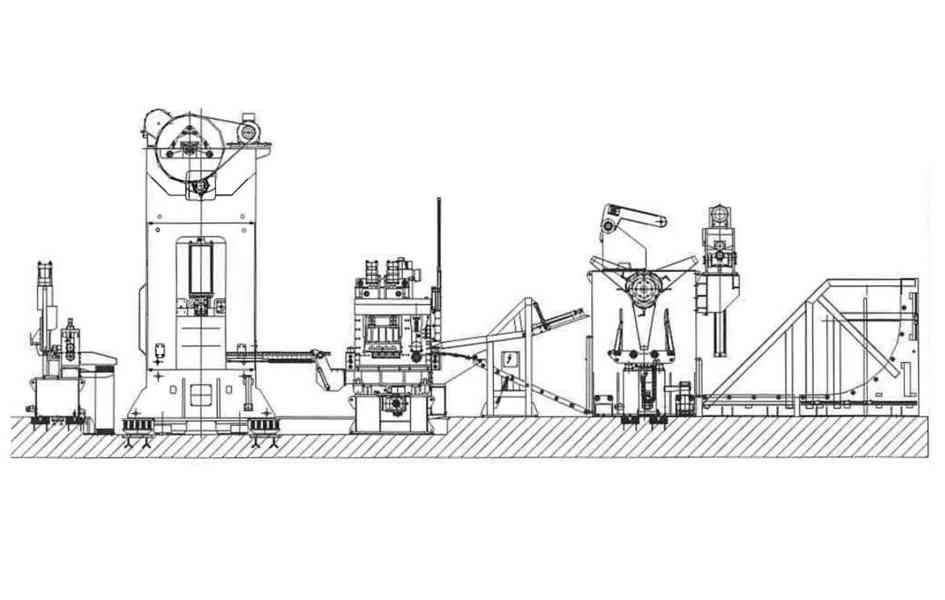

Vysekávací linka na svitky je kompletní a skládá se z následujících strojů:
– výstředníkový lis 400 t: COLOMBO AGOSTINO
– odvíječ plechu: DEF CT 3/128
– zvedací stůl pro svitky
– rovnačka plechu RA 3000/4-8/120 AR ZZ F.D. s válečkovým dopravníkem
– tabulové nůžky

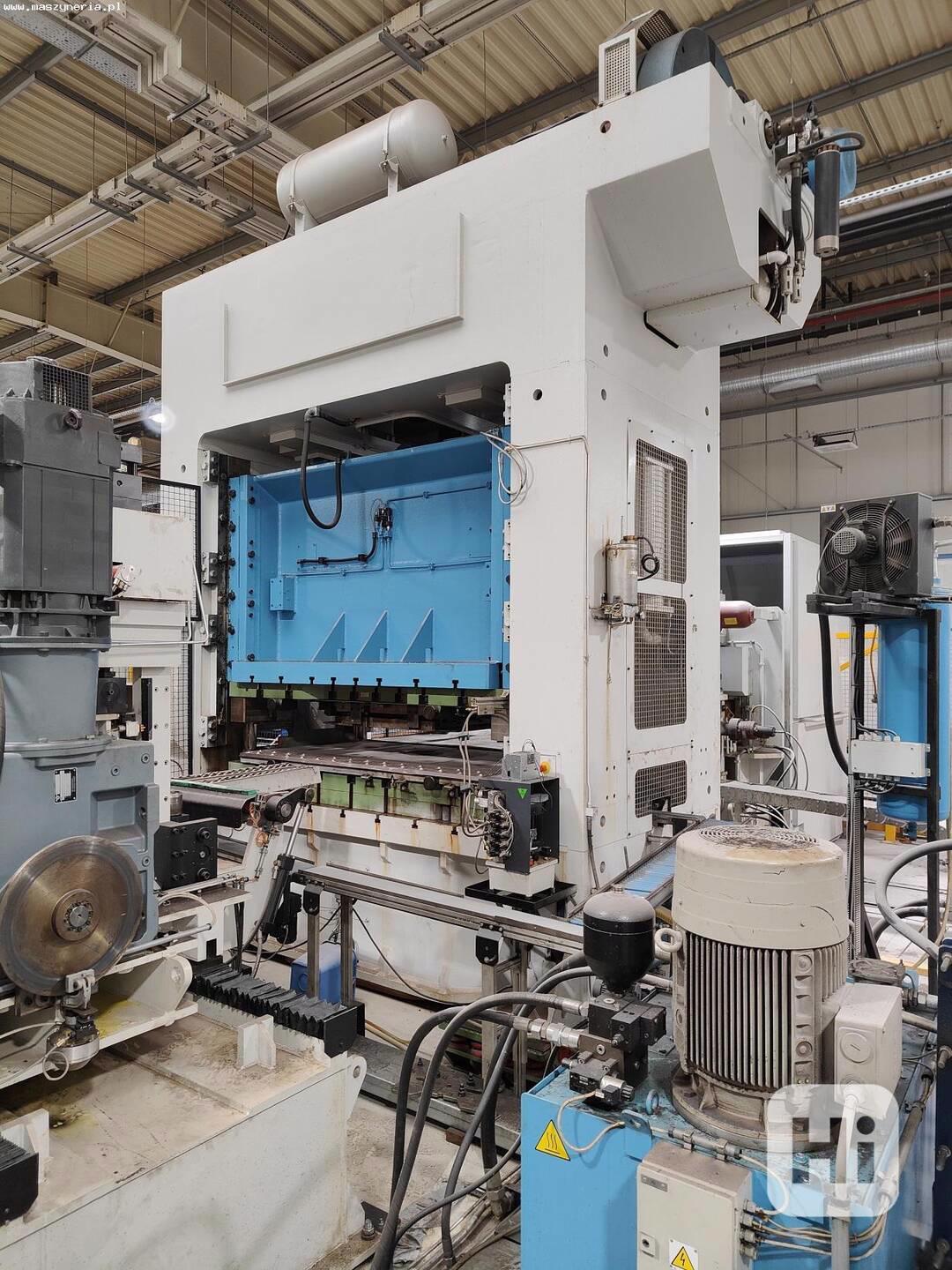

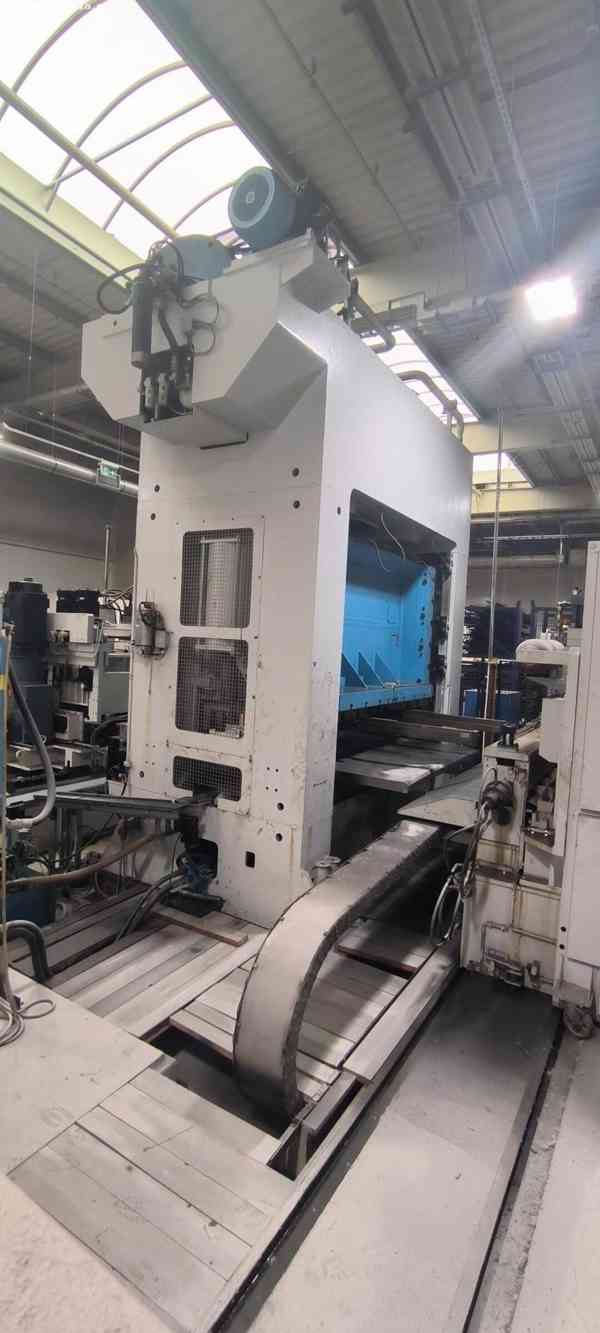

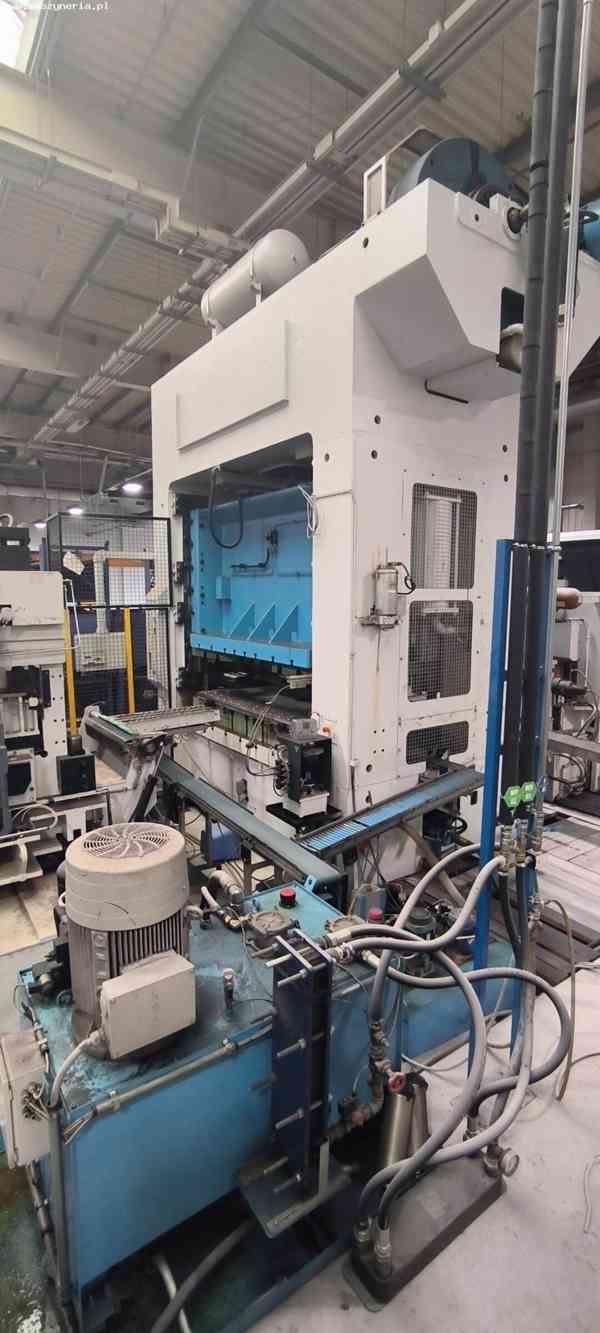

Technické údaje mechanického lisu COLOMBO AGOSTINO 225.400
- maximální lisovací síla: 400 t (4000 kN)
- počet zdvihů jezdce (nepřetržitý provoz): 13-30/min
- délka zdvihu jezdce: 200 mm
- nastavení zdvihu jezdce: 300 mm
- maximální velikost nástroje (D x Š x V): 1600 x 2500 x 700 mm
- maximální hmotnost nástroje: 7000 kg
- poloha dorazu klikového hřídele: horní mrtvý bod (OT)
- maximální otáčky setrvačníku: 489 ot/min
- jmenovitá poloha spodního mrtvého bodu: 12 mm
- bezpečnostní vzdálenost: 260 mm
- doba zastavení: 0,15 s
- tlak vzduchu: 5-6 bar
- instalovaný výkon: 40 kW
- napájení: 400 V; 50 Hz
- čistá hmotnost stroje COLOMBO AGOSTINO 255.400: 75000 kg
Technická specifikace systému podávání plechu CISAM IMPIANTI
Všeobecné údaje
- počet os: 2 (X,Y)
- typ materiálu: ocel válcovaná za tepla a za studena
- maximální tloušťka pásu: 7 mm
- minimální tloušťka pásu: 1,5 mm
- maximální šířka pásu: 1300 mm
- minimální šířka pásu: 150 mm
- hladina hluku: 79 db(A)
Odvíječ plechu DEF CT 3/128
- užitečné zatížení: 13000 kg
- maximální vnitřní průměr svitku: 610 mm
- minimální vnitřní průměr svitku: 508 mm
- vnější průměr svitku: 1800 mm
Zvedací stůl pro svitky
- výška zdvihu: 600 mm
- posuv: 2500 mm

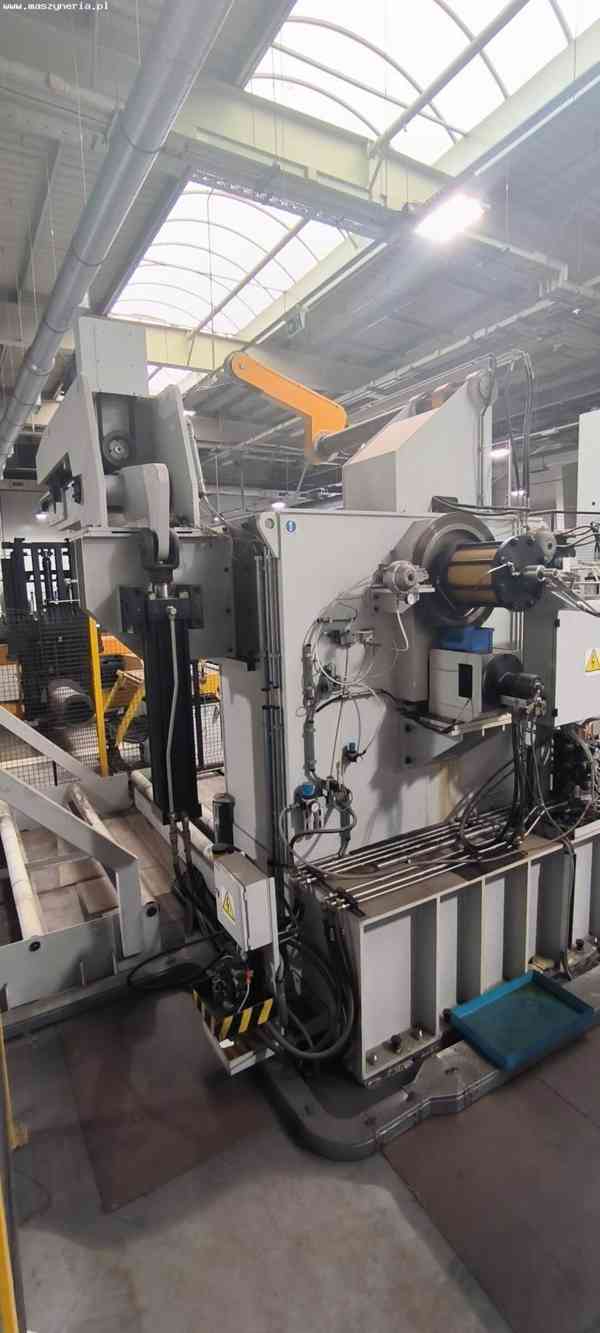

Rovnačka plechu RA 3000/4-8/120 AR ZZ F.D.
- posuv v ose X: 1-9999,9 mm
- posuv v ose Y: ± 500 mm
- rychlost posuvu: 66 m/min
- pomalý zdvih: 1250 mm
umístění: Polsko
