Popis

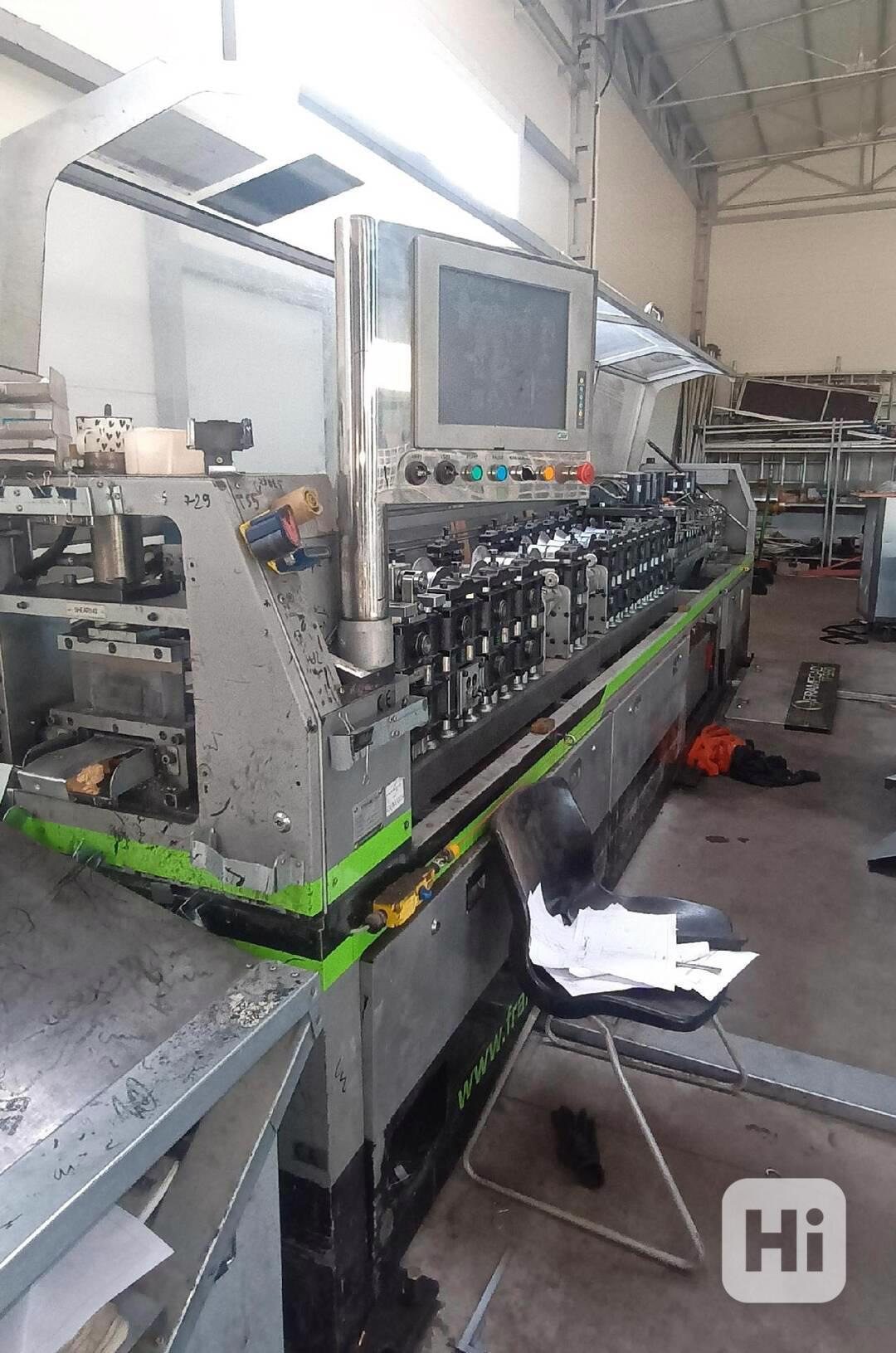

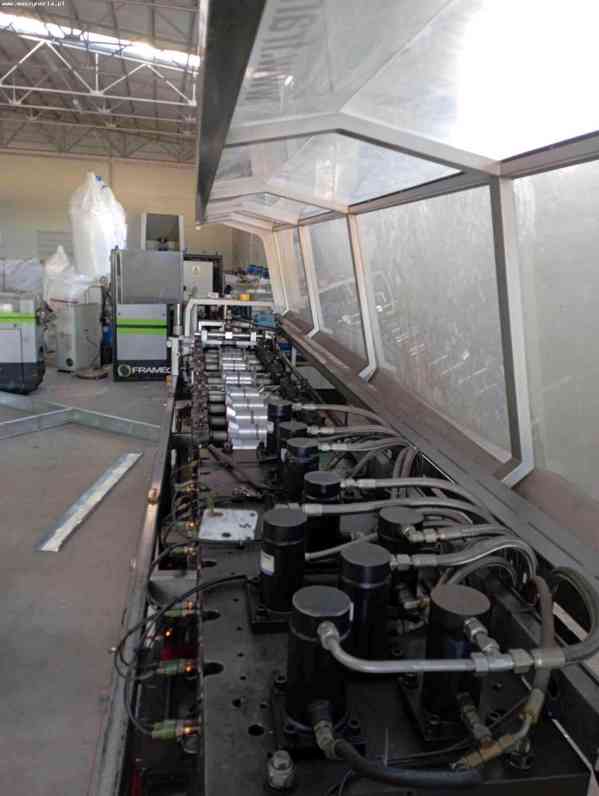

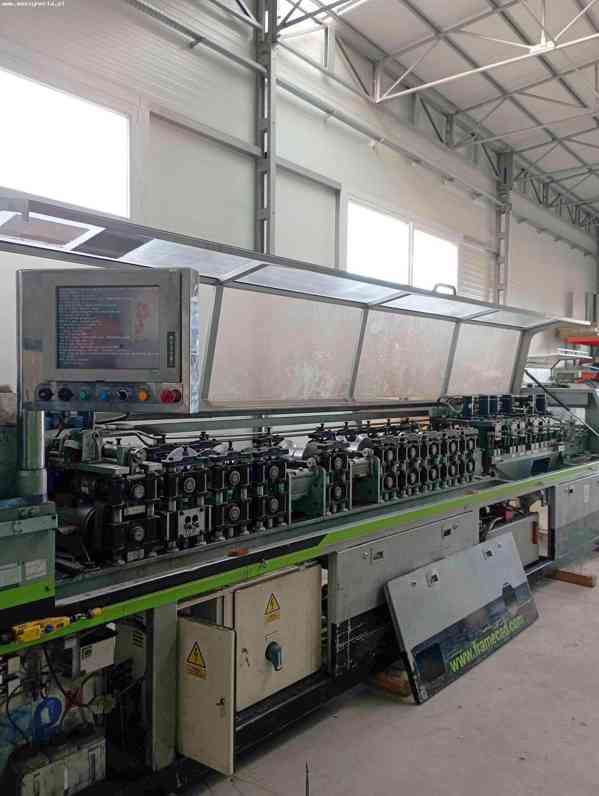

Profilovací linka FRAMECAD TF550 byla postavena v roce 2009 na Novém Zélandu společností Framecad Solutions Ltd.
Profilovací stroj FRAMECAD TF 550 využívá výrobní zařízení FrameMaster, které rozšiřuje možnosti obrábění stroje. Poskytuje následující výhody:
1. speciální nástroje pro krovy – umožňuje výrobu pevnějších střešních a podlahových krovů a také urychluje montáž a snižuje spotřebu materiálu
2. předděrované upevňovací otvory – zajišťuje rychlou, snadnou a přesnou montáž a zároveň minimalizuje náklady na pracovní sílu
3. upevňovací otvory s důlky – zajišťuje, že šrouby leží v jedné rovině s povrchem čepů, a důlky pomáhají eliminovat potřebu montážních stolů pro přípravu konstrukce
4. kloubové konce – zajišťují, že hřeby přesně sedí v kolejnici, čímž se dosahuje plného přenosu zatížení ve víceúrovňových budovách a modulárních konstrukcích, což zajišťuje pevnost a spolehlivost
5. vroubkované hrany – zajišťují snadné uložení svorníků v kolejnici
6. děrované otvory v pásnici – zajišťují, že svorníky procházejí vodorovným blokováním
7. děrované servisní otvory – umožňují přípravu pro montáž elektrických a vodovodních instalací
8. individuální značení – zajišťuje jasnou a přehlednou montáž podle značení
Technické údaje profilovacího stroje FRAMECAD TF550

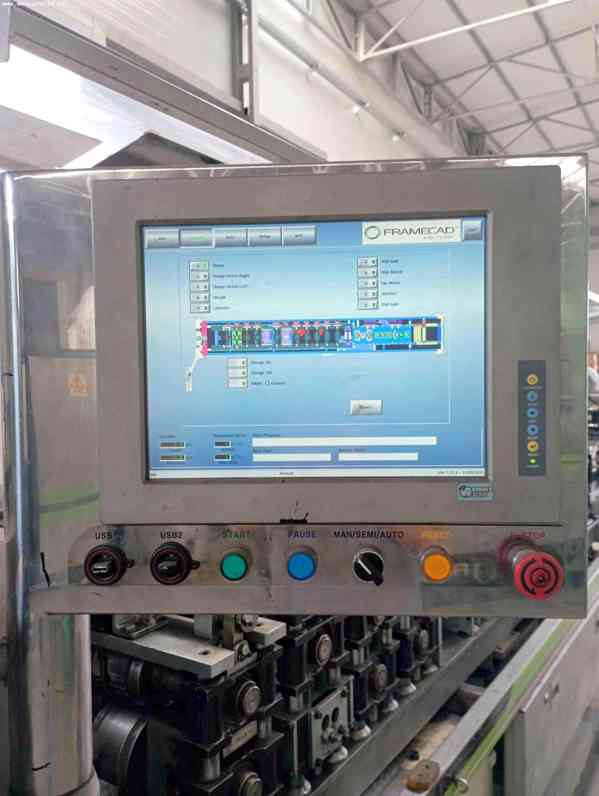

- řídicí jednotka založená na operačním systému Linux
- software: FRAMECAD Factory
- typ profilu: C, U
- velikost profilu: 75-150 mm
- maximální tloušťka pásu: 1,6 mm
- minimální tloušťka pásu: 0,8 mm
- počet válečků: 14
- počet nástrojových razníků: 9
- maximální pracovní rychlost: až 1750 m/h
- typický výrobní výkon (v závislosti na typu výroby): 350-850 m/h
- přesnost délky dílu a děrování otvorů: ± 0,5 mm
- odvíječ plechu
- kapacita odvíječe plechů: 3000 kg
- maximální průměr svitku na odvíječi: 1200 mm
- tiskárna
- hydraulický akumulátor
- hydraulické chlazení
- výkon hlavního pohonu: 11 kW
- hydraulický výkon: 5,5 kW
umístění: Polsko
telefon: +48 603 510 566
