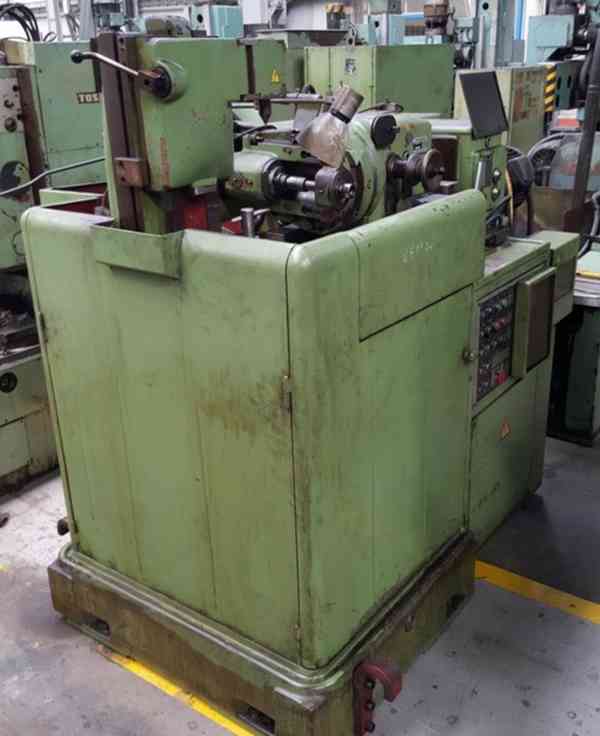

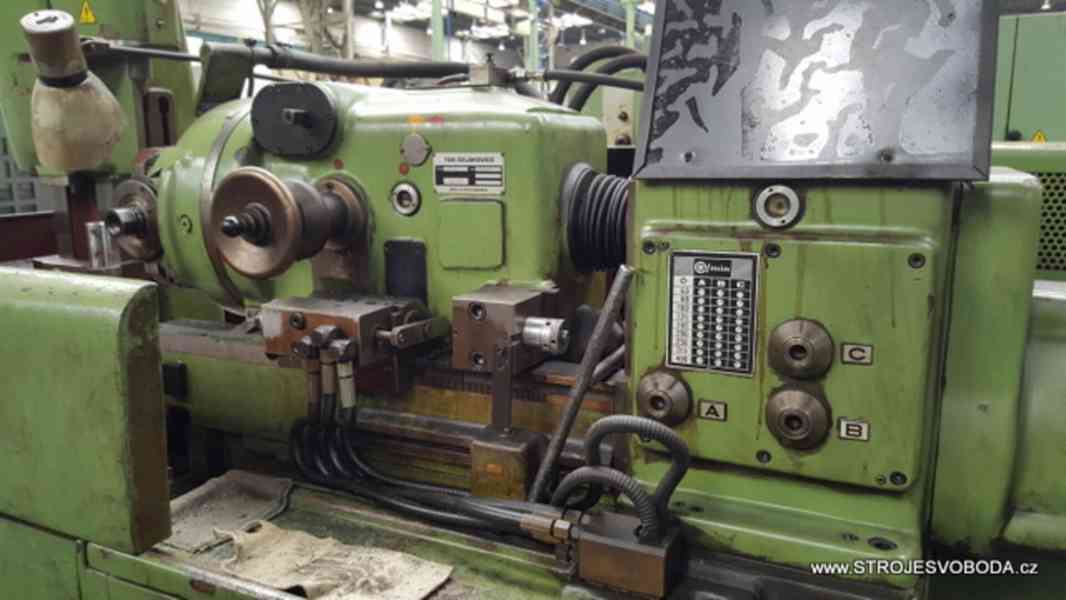

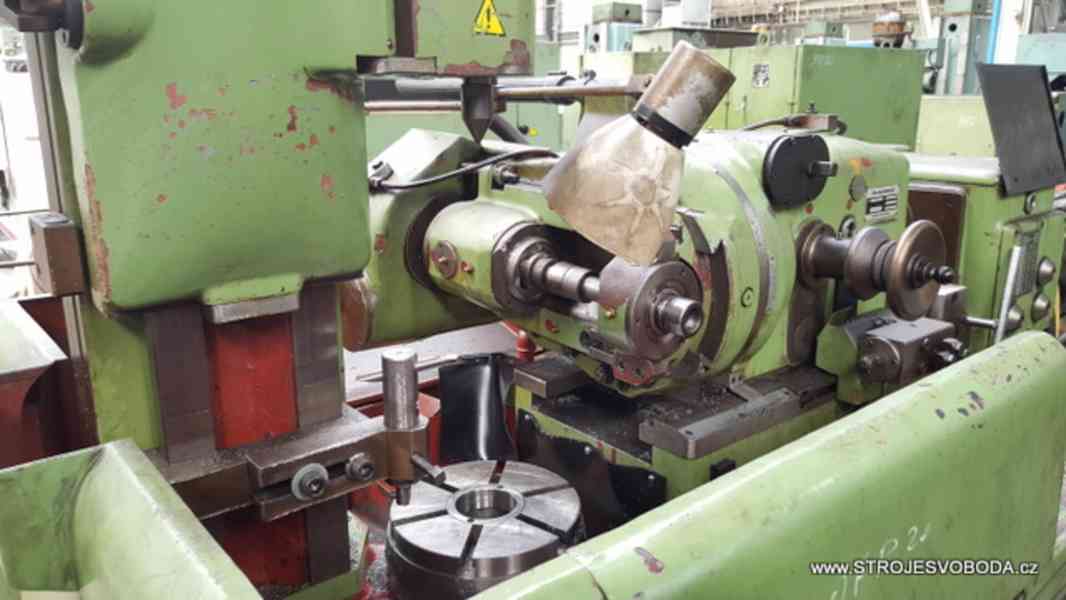

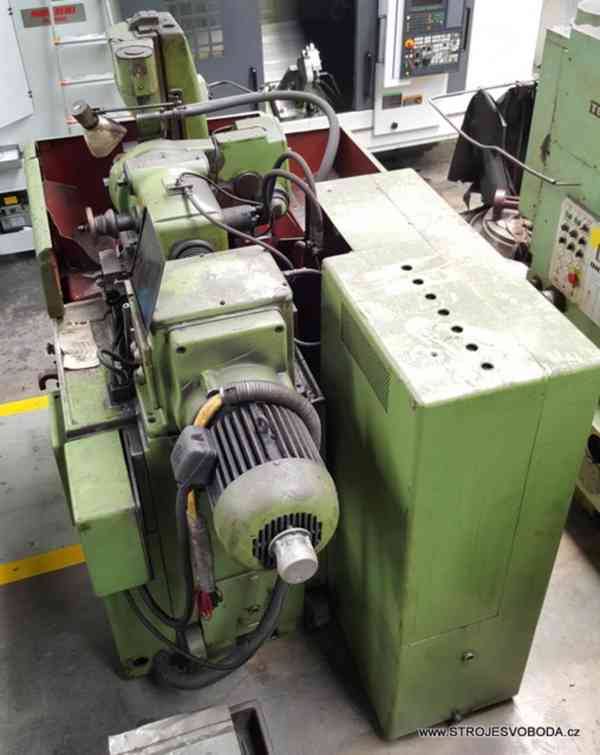

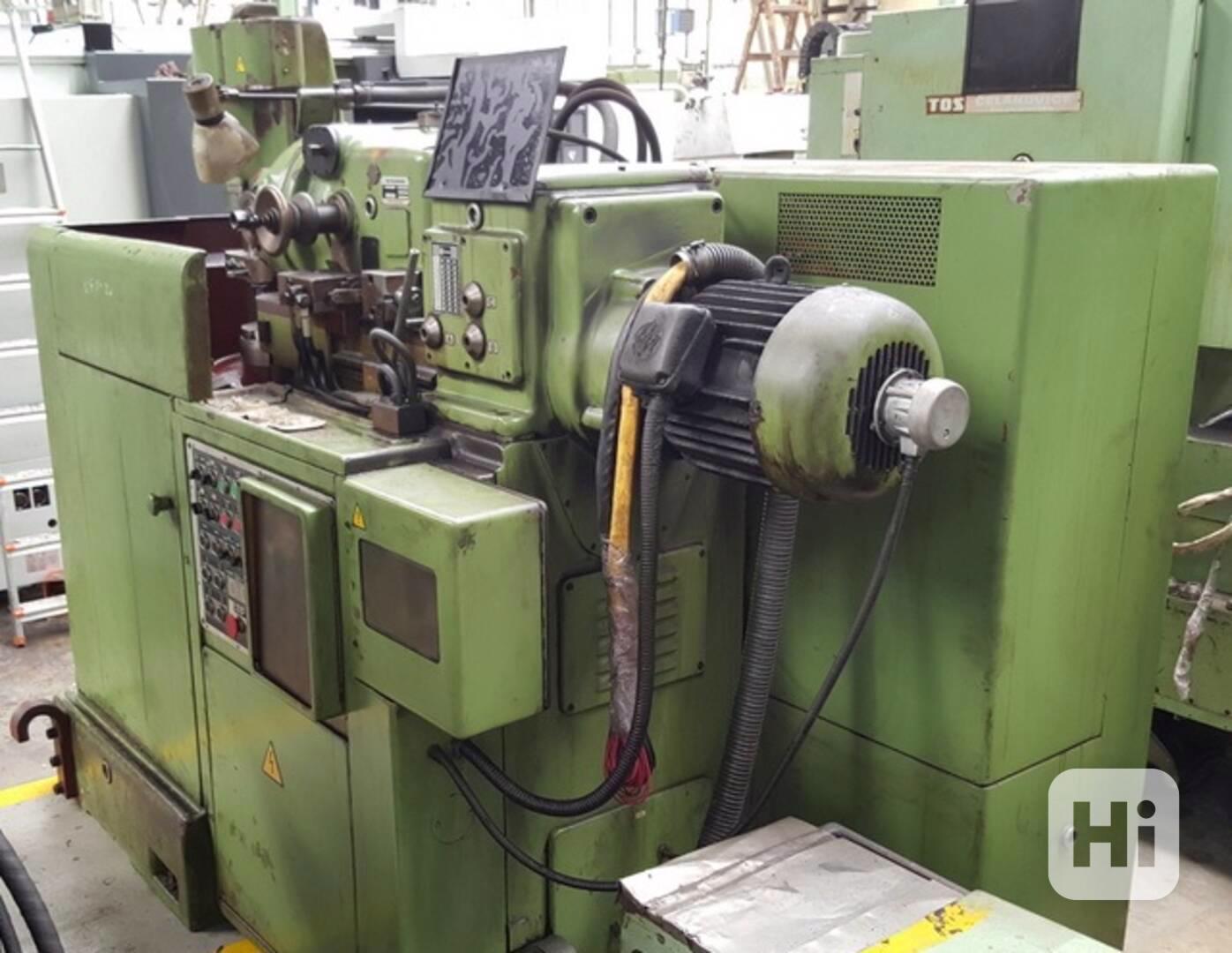

Frézka odvalovací na ozubení OFP 20 (9371.)

Název stroje: Frézka odvalovací na ozubení
Katalogové číslo: 9371
Typ, parametry: OFP 20

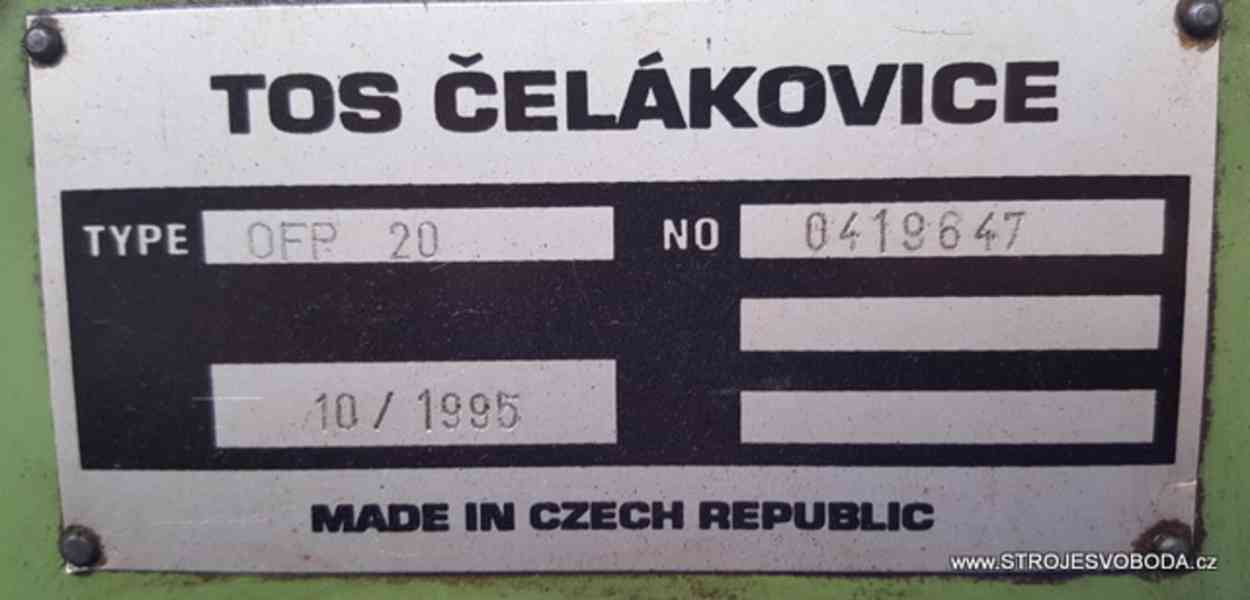

Výrobce: TOS Čelákovice
Rok výroby:
1995
Popis:
maximální frézovaný modul: 5
max. průměr frézovaného kola s přímými zuby: 200 mm
max. šířka frézovaného kola s přímými zuby: 200 mm
max. průměr frézovaného kola se šikmými zuby při úhlu sklonu 45° 140 mm
max. šířka frézovaného kola se šikmými zuby při úhlu 45°:
160 mm
min. os. vzdálenost mezi osou fréz. trnu a upín. stolu: 30 mm
max. os. vzdálenost mezi osou fréz. trnu a upín. stolu: 205 mm
svislé přestavení upínacího stolu: 210 mm
max. průměr / délka upínané odvalovací frézy: 134x140 mm
osové přestavení fréz. vřetena: 50 mm
průměr upínacího stolu: 250 mm
vrtání upínacího stolu: 80 mm
hloubka vrtání pod plochou upínacího stolu: 700 mm
max. upínací délka obrobku 1200 mm
průměr dělicího šnek. kola: 270 mm
průměry frézovacích trnů: 22,27,32,40 mm
min./max. vzdálenost plochy upínacího stolu od osy frézovacího trnu: 185-395 mm
vnitřní kužel frézovacího vřetena: Morse 5
počet stupňů otáček frézy: 9
rozsah otáček frézy: 63-400 ot/min
posuvy upínacího stolu, plynule řiditelné: 0,62-150 mm/min.
posuvy frézovacího suportu, plynule řiditelné: 0,4-100 mm/min.
hlavní elektromotor: 6,5-7,5 kW / 3000 ot/min.
elektromotor hydrauliky: 3 kW / 1400 ot/min.
elektromotor hydrauliky: 0,4 kW / 1400 OT./MIN.
elektromotor chladícího čerpadla: 1,1 kW / 1400 ot/min. půdorysná plocha stroje: 4 m2
hmotnost stroje s normálním příslušenstvím (bez el. skříně): cca 4650 kg
hlavní rozměry (dxšxv): 2500x1650x2115 mm
Stav: ZAPOJENO, možno předvést v chodu
