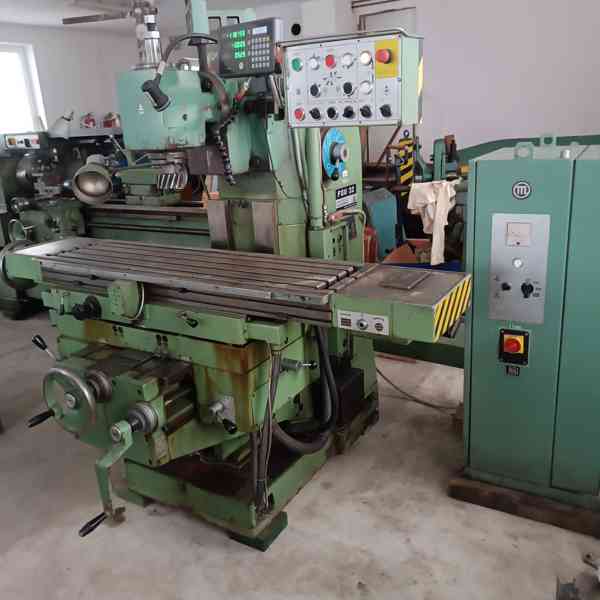

Frézky

Inv. číslo: 6529
Typ: FGU 32
Výrobce: TOS
Vyrobeno: 1985
Parametry:
Délka pracovního stolu: 1250 mm
Šířka pracovního stolu: 320 mm
Pojezd osy X: 850 mm
Pojezd osy Y: 275 mm
Pojezd osy Z: 420 mm
Stroj je v dobrém technickém stavu.

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

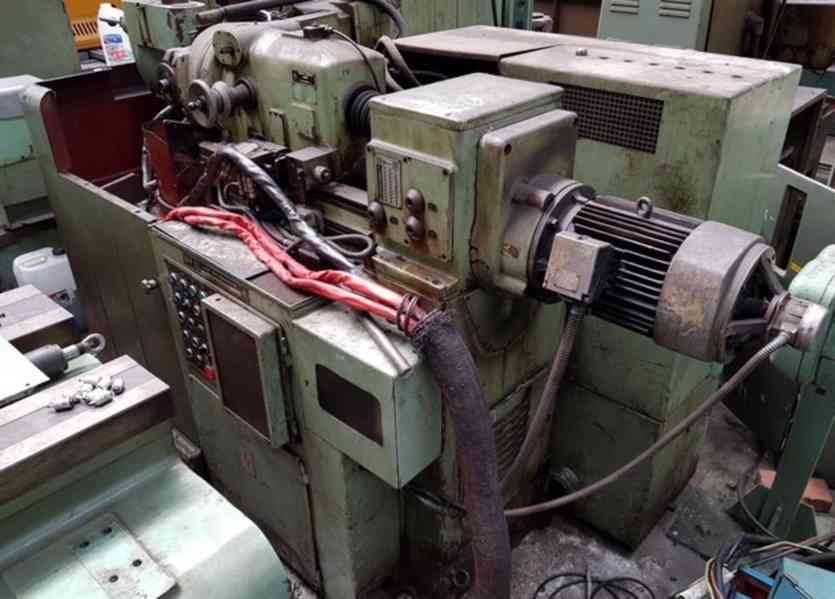

Název stroje: Frézka odvalovací na čelní ozubení
Katalogové číslo: 12822
Typ, parametry: OFP 32
Výrobce: TOS Čelákovice n.p.
Popis:
maximální frézovaný modul: 7/9/
max. průměr frézovaného kola s přímými zuby: 320 mm /220/
max. šířka frézovaného kola s přímými zuby: 200 mm
max. průměr frézovaného kola se šikmými zuby při úhlu sklonu 45° 220 mm
max. šířka frézovaného kola se šikmými zuby při úhlu 45°:
160 mm
min. os. vzdálenost mezi osou fréz. trnu a upín. stolu: 60 mm
max. os. vzdálenost mezi osou fréz. trnu a upín. stolu: 260 mm
svislé přestavení upínacího stolu: 210 mm
max. průměr x délka upínané odvalovací frézy: 155x150 mm
osové přestavení fréz. vřetena: 60 mm
průměr upínacího stolu: 280 mm
vrtání upínacího stolu: 80 mm
hloubka vrtání pod plochou upínacího stolu: 750 mm
max. upínací délka obrobku 1200 mm
průměr dělicího šnek. kola: 360 mm
průměry frézovacích trnů: 27,32,40,50 mm
min./max. vzdálenost plochy upínacího stolu od osy frézovacího trnu: 145-355 mm
vnitřní kužel frézovacího vřetena: Morse 5
počet stupňů otáček frézy: 9
rozsah otáček frézy: 63-400 ot/min
posuvy upínacího stolu, plynule řiditelné: 0,126-150 mm/min.
posuvy frézovacího suportu, plynule řiditelné: 0,100-100 mm/min.
hlavní elektromotor: 10 kW / 300 ot/min.
elektromotor hydrauliky: 3 kW / 1400 ot/min.
elektromotor hydrauliky: 0,4 kW / 1400 OT./MIN.
elektromotor chladícího čerpadla: 1,1 kW / 1400 ot/min. půdorysná plocha stroje: 4,5 m2
hmotnost stroje s normálním příslušenstvím (bez el. skříně): cca 5000 kg
hlavní rozměry (dxšxv): 2700x1650x2115 mm

Název stroje: Frézka odvalovací na ozubení
Katalogové číslo: 9371
Typ, parametry: OFP 20
Výrobce: TOS Čelákovice
Rok výroby:
1995
Popis:
maximální frézovaný modul: 5
max. průměr frézovaného kola s přímými zuby: 200 mm
max. šířka frézovaného kola s přímými zuby: 200 mm
max. průměr frézovaného kola se šikmými zuby při úhlu sklonu 45° 140 mm
max. šířka frézovaného kola se šikmými zuby při úhlu 45°:
160 mm
min. os. vzdálenost mezi osou fréz. trnu a upín. stolu: 30 mm
max. os. vzdálenost mezi osou fréz. trnu a upín. stolu: 205 mm
svislé přestavení upínacího stolu: 210 mm
max. průměr / délka upínané odvalovací frézy: 134x140 mm
osové přestavení fréz. vřetena: 50 mm
průměr upínacího stolu: 250 mm
vrtání upínacího stolu: 80 mm
hloubka vrtání pod plochou upínacího stolu: 700 mm
max. upínací délka obrobku 1200 mm
průměr dělicího šnek. kola: 270 mm
průměry frézovacích trnů: 22,27,32,40 mm
min./max. vzdálenost plochy upínacího stolu od osy frézovacího trnu: 185-395 mm
vnitřní kužel frézovacího vřetena: Morse 5
počet stupňů otáček frézy: 9
rozsah otáček frézy: 63-400 ot/min
posuvy upínacího stolu, plynule řiditelné: 0,62-150 mm/min.
posuvy frézovacího suportu, plynule řiditelné: 0,4-100 mm/min.
hlavní elektromotor: 6,5-7,5 kW / 3000 ot/min.
elektromotor hydrauliky: 3 kW / 1400 ot/min.
elektromotor hydrauliky: 0,4 kW / 1400 OT./MIN.
elektromotor chladícího čerpadla: 1,1 kW / 1400 ot/min. půdorysná plocha stroje: 4 m2
hmotnost stroje s normálním příslušenstvím (bez el. skříně): cca 4650 kg
hlavní rozměry (dxšxv): 2500x1650x2115 mm
Stav: ZAPOJENO, možno předvést v chodu

Prodáme použitou 3-osou CNC frézku Style BT 2000, r. v. 2009, v provozu pod proudem a obhlídka je možná. Frézka je ve velmi dobrém technickém stavu a prodává se s příslušenstvím ( nástroje, upínače, nástrojová sonda).

Technické parametry:

Řídící systém: STYLE
Délka pracovního stolu: 2150 mm
Šířka pracovního stolu: 600 mm
Maximální zatížení stolu: 2000 kg
Kužel vřetene: BT-40
Max. počet otáček vřetene: 0-6.000/1 min
Počet nástrojů ve vyměníku: 20 ks
Hlavní elektromotor: 11 kW
Pojezd osy X: 2000 mm
Pojezd osy Y: 800 mm
Pojezd osy Z: 700 mm
Výška stroje: 2900 mm
Délka stroje: 3800 mm
Šířka stroje: 3000 mm
Hmotnost stroje: 8000 kg

Prodáme použitou 3-osou CNC frézku Style BT 1500 E, r. v. 2012, v provozu pod proudem a obhlídka je možná. Frézka je ve velmi dobrém technickém stavu a prodává se s příslušenstvím ( nástroje, upínače, nástrojová sonda).

Technické parametry:

X-osa rozsah: 1500 mm
Y-osa rozsah: 650 mm
Z-osa rozsah: 600 mm
Šířka lože: 660 mm
Pracovní stůl: 1810 x 610 mm
Max. zatížení stolu: 800 kg
Výška pracovního stolu: 850 mm
Vzdálenost hlavy vřetena a stolu: 110 – 710 mm
Vzdálenost hlavy vřetena od stojanu: 645 mm
Kužel vřetene: BT-40
Max. počet otáček vřetene: 0-8.000/1 min
Počet nástrojů ve vyměníku: 24 ks
Hlavní elektromotor: 7,5 kW
Řídící systém: STYLE
Výška stroje: 3000 mm
Délka stroje: 3500 mm
Šířka stroje: 3000 mm
Hmotnost stroje: 4300 kg

Inv. číslo: 6515
Typ: FGSV 50
Výrobce: TOS
Vyrobeno: 1983,GO2005
Parametry:
Délka pracovního stolu: 1800 mm
Šířka pracovního stolu: 630 mm
Maximální zatížení stolu (rovnoměrně): 1200 kg
Pojezd osy X: 1400 mm
Pojezd osy Y: 670 mm
Pojezd osy Z: 500 mm
Kužel: ISO 50
Hmotnost stroje: 6500 kg
Vybavení:
Hydraulické upínání nástrojů
Digitální odměřování FAGOR
Upínače

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

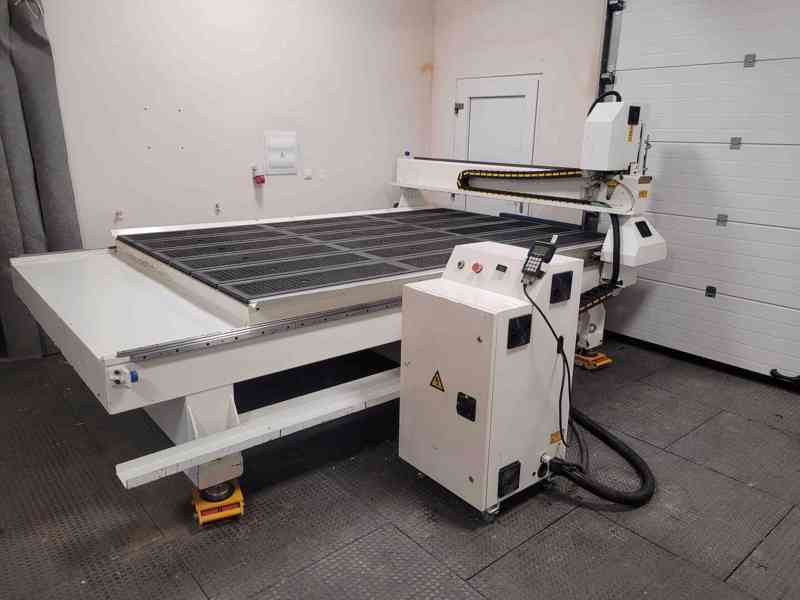

CNC frézka PowerMill 3117 byla vyrobena v roce 2019 v Polsku společností Mizera Automation.

Technické specifikace CNC frézky PowerMill 3117
- pracovní prostor v ose X/Y/Z: 1900x3100x300 mm
- maximální hmotnost obrobku: 2000 kg
- maximální otáčky vřetena: 24000 ot/min
- výkon vřetena: 9 kW
- maximální rychlost posuvu při volnoběžném pohybu: 18 m/min
- přesnost polohování v ose Z: < 0,05 mm
- pracovní přesnost: ± 0,05 mm
- přesnost polohování hlavy: ± 0,03 mm
- maximální rozlišení polohování hlavy: 0,01 mm
- chlazení vřetena: vzduchové
- chlazení nástroje: olejová mlha
- podporovaný formát: DXF
- výkon servopohonů os X/Y/Z: 2×750/750/400 W
- napájení stroje POWER MILL 3117: 400 V; 50 Hz

Vybavení frézky
- CNC řídicí jednotka
- software CAD/CAM
- stacionární zásobník nástrojů s kapacitou 12 ks.
- automatická výměna nástrojů
- servopohony os X/Y/Z s komunikací přes protokol RTE (Real Time Ethernet)
- světelné závěsy
- systém odsávání třísek
- koncové měřicí senzory pro každou osu
- systém s elektronickou korekcí úhlu dveří
- bezvůlové 20 mm vedení hranolů
- pneumatické čepy (4 ks)

Stroj prošel v březnu 2022 modernizací, během níž byla provedena generální oprava vřetena v hodnotě přibližně 17 000 PLN netto.

umístění: Polsko
telefon: +48 603 510 566

Rozsah frézování vodorovný podle dorazu 230 x 90 mm
Rozsah frézování vodorovný podle kopírovací šablony 230 x 90 mm
Otáčky frézovacího vřetena 12.000 ot./min.
Rozsah upnutí profilů 180 x 130 mm
Zdvih 110 mm
Napětí 230/400 V, 3~, 50 Hz

Mnohostranně použitelné při obrábění hliníkových a plastových profilů
Přesné vyfrézování s vynaložením minimální síly, jednoduchá dvoupáková obsluha
Kopírovací frézování v poměru 1:1, díky tomu přenesení vyfrézované kresby z šablony na profil
Kopírovací frézování je možné také podle dorazů (jen pravoúhlé otvory)
Možnost rychlého a snadného nastavení
Pneumatické upínání materiálu
Ruční třístupňový kopírovací trn pro různé průměry frézy
Dávkovací postřikovací zařízení
Výstupní výkon motoru 0,74 kW
Připojení stlačeného vzduchu 7 barů
Spotřeba vzduchu na pracovní takt 12 l bez postřikování, 24 l s postřikováním
Délka 720 mm, hloubka 650 mm, výška 1.440 mm, hmotnost 120 kg

Vertikální obráběcí centrum CNC HARTFORD VMC 1600SP vyrobené v roce 2000 na Tchaj-wanu je určeno pro přesné obrábění obrobků o maximální hmotnosti 1500 kg.

Technická specifikace CNC frézky HARTFORD VMC 1600SP
- CNC řídicí jednotka: HEIDENHAIN TNC 426
- rozměry pracovního stolu (d x š): 1700 x 750 mm
- posuvy v osách X/Y/Z: 1600/800/660 mm
- maximální hmotnost obrobku: 1500 kg
- maximální otáčky vřetena: 4000 ot/min
- minimální otáčky vřetena: 40 ot/min
- kapacita zásobníku nástrojů: 20 ks
- maximální řezná rychlost: 7000 mm/min
- minimální řezná rychlost: 1 mm/min
- indukční motory: HEIDENHAIN
- výkon hlavního motoru: 20 kW
- celkový potřebný výkon: 30 kVA
- tlak vzduchu: 6,5 kg/cm2 (92 psi)
- napájení: 3x 380/415 V; 50/60 Hz
- rozměry (d x š x v): 4350 x 3715 x 3155 mm
- hmotnost stroje VMC 1600 SP: 11300 kg

umístění: Polsko
telefon: +48 603 510 566

CNC frézka HARTFORD VMC 1600S byla vyrobena na Tchaj-wanu v roce 2005.

Technické parametry obráběcího centra CNC HARTFORD VMC 1600S
- CNC řídicí jednotka: HEIDENHAIN iTNC530
- posuvy v osách X/Y/Z: 1600/800/660 mm
- rozměry pracovního stolu (d x š): 1700 x 750 mm
- maximální hmotnost obrobku: 2000 kg
- počet pozic v zásobníku nástrojů: 20 ks
- automatická výměna nástrojů
- celková potřeba energie: 30 kVA
- výkon hlavního motoru: 20 HP
- tlak vzduchu: 6,5 kg/cm2 (92 psi)
- napájení: 3x 380/415 V; 50/60 Hz
- hmotnost stroje VMC 1600 S: 12300 kg

umístění: Polsko
telefon: +48 603 510 566

Inv. číslo: 6479
Typ: FA 5B-U
Výrobce: TOS
Vyrobeno:
Parametry:
Délka pracovního stolu: 2000 mm
Šířka pracovního stolu: 450 mm
Pojezd osy X: 1400 mm
Pojezd osy Y: 450 mm
Pojezd osy Z: 440 mm
Výkon hlavního elektromotoru: 15 kW
Výška stroje: 2500 mm
Délka stroje: 3000 mm
Šířka stroje: 2700 mm
Hmotnost stroje: 5300 kg
Vybavení:
Obrážecí hlava

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Inv. číslo: 6478
Typ: 6P83
Výrobce: Stanko
Vyrobeno:
Parametry:
Délka pracovního stolu: 1600 mm
Šířka pracovního stolu: 400 mm
Maximální rychlost otáčení vřetena: 1460 1/min
Hmotnost stroje: 3800 kg
Vybavení:
Vertikální hlava

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Inv. číslo: 6476
Typ: FU 251
Výrobce: ZMM
Vyrobeno:
Parametry:
Délka pracovního stolu: 1120 mm
Šířka pracovního stolu: 250 mm
Pojezd osy X: 765 mm
Pojezd osy Y: 230 mm
Pojezd osy Z: 390 mm
Hmotnost stroje: 2000 kg

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Prodám menší nepoužitou vrtačko-frézku na kov (ZX7016) se speciální úpravou. Vodící sloup vyměněný za nerezový z plného materiálu. Cena pevná. Pouze osobní odběr v Brně. Po dohodě a zaplacení možno stroj dopravit v rámci Brna. Kontakt pouze SMS nebo mail.

Inv. číslo: 6273
Typ: OFP 32
Výrobce: TOS
Vyrobeno:
Parametry:
Průměr vřetene: 320 mm
Vybavení:
Sada ozubených kol

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Délka pracovního stolu 600 mm
Šířka pracovního stolu 200 mm
Minimální rychlost otáčení svislého vřetena 50 1/min
Maximální rychlost otáčení se svislou osou vřetena 2000 1/min
Travel délka pinoly 60 mm
Maximální rychlost posuvu v ose X 6.7 mm/s
Celkový příkon 1.5 kW
Výška stroje 1000 mm
Délka stroje 1200 mm
Šířka stroje 1700 mm
Hmotnost stroje 0.8 t
Zařízení
Otočná hlava (1 osa)
Dráha vřetene
Automatický posuv v ose X a Y
Automatický posuv v ose Z

Inv. číslo: 6451
Typ: Picomax 51
Výrobce: Fehlmann
Vyrobeno: 1988
Parametry:
Řídící systém: Heidenhain TNC 155
Délka pracovního stolu: 730 mm
Šířka pracovního stolu: 280 mm
Minimální rychlost otáčení vřetena: 50 1/min
Maximální rychlost otáčení vřetena: 9000 1/min
Pojezd osy X: 420 mm
Pojezd osy Y: 240 mm
Pojezd osy Z: 120 mm
Výkon vřetena: 3.7 kW
Výška stroje: 2030 mm
Délka stroje: 1350 mm
Šířka stroje: 1400 mm
Hmotnost stroje: 1300 kg
Vybavení:
Výměník nástrojů SF 32

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Inv. číslo: 6450
Typ: Picomax 50 CNC3
Výrobce: FEHLMANN
Vyrobeno: 1981
Parametry:
Řídící systém: Heidenhain TNC 407
Délka pracovního stolu: 670 mm
Šířka pracovního stolu: 280 mm
Minimální rychlost otáčení vřetena: 125 1/min
Maximální rychlost otáčení vřetena: 4700 1/min
Pojezd osy X: 360 mm
Pojezd osy Y: 230 mm
Pojezd osy Z: 120 mm
Výkon vřetena: 1.9 kW
Výška stroje: 2550 mm
Délka stroje: 1620 mm
Šířka stroje: 1140 mm
Hmotnost stroje: 1200 kg
1995: GO
výměna řídícího systému

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Použitá hlava v dobrém technickém stavu. Cena 850 EUR. Doprava možná.

Inv. číslo: 4759
Typ: F2AU
Výrobce: TOS
Vyrobeno:
Parametry:
Délka pracovního stolu: 1350 mm
Šířka pracovního stolu: 300 mm
Minimální vzdálenost vřetena od stolu: 0 mm
Maximální vzdálenost vřetena od stolu: 450 mm
Maximální posuv v ose X: 790 mm/min
Maximální posuv v ose Y: 490 mm/min
Celkový příkon: 4
2 kW
Kužel: Morse 5
Otáčky motoru: 1400 1/min
Počet T-drážek v stolu: 3 ks

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.
