Popis

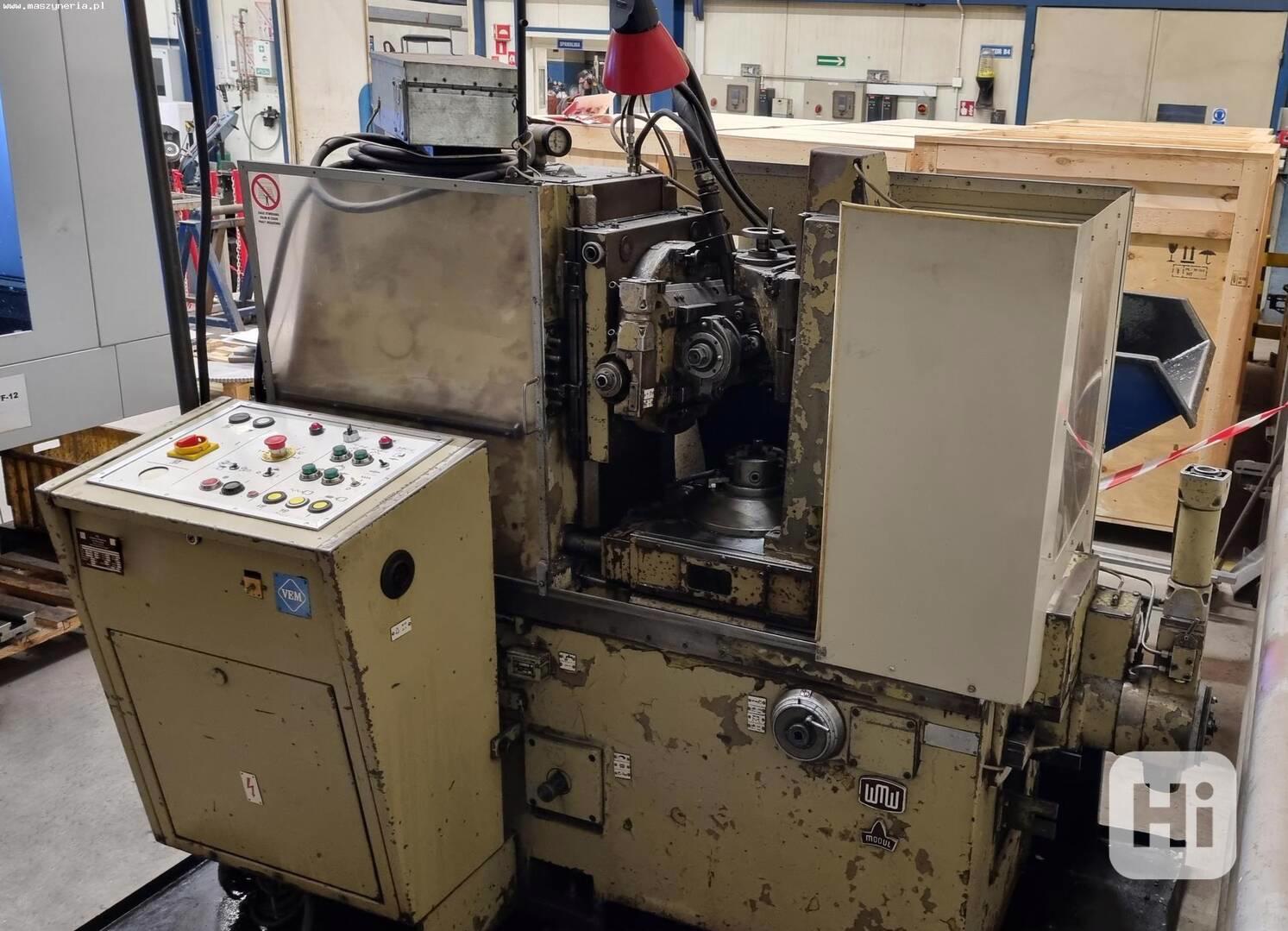

Odvalovací frézka na ozubení WMW MODUL ZFWZ 160/3 byla vyrobena v roce 1971 v NDR společností VEB Werkzeugmaschinenkombinat „7. Oktober“ Berlin.
Technické údaje odvalovací frézky na ozubení WMW MODUL ZFWZ 160/3
Obecné údaje
- maximální vnější průměr čelních a šnekových ozubených kol s protikusem: 160 mm
- maximální vnější průměr čelních a šnekových kol bez protikusu: 160 mm
- maximální modul: 3 mm
- průměr vodicího pouzdra v protikusu: 60 mm
- průměr vodicího pouzdra k trnu: 32 mm
- průměr vodicího pouzdra k frézovacímu trnu: 22,27,32 mm
- pohon: vnitřní ozubený řemen TGL 13310 46x13x1250 mm
- motor hlavního pohonu: 2,2/3 kW, 3×220/380 V, 1410/2820 ot/min
- hydraulický motor: 1,1 kW, 220/380 V, 1410 ot/min
- motor chladicí kapaliny: 0,4 kW, 220/380 V, 2820 ot/min
- motor dopravníku třísek: 0,18 kW, 220/380 V, 2820 ot/min
- motor rychlého posuvu: 2,2 kW, 220/380 V, 2820 ot/min
- celkový potřebný výkon: 8,2 kW
- napájení: 380 V; 50 Hz
- rozměry (D x Š x V): 1900 x 1400 x 1700 mm
- hmotnost stroje WMW VEB MODUL ZFWZ 160/3: 3000 kg

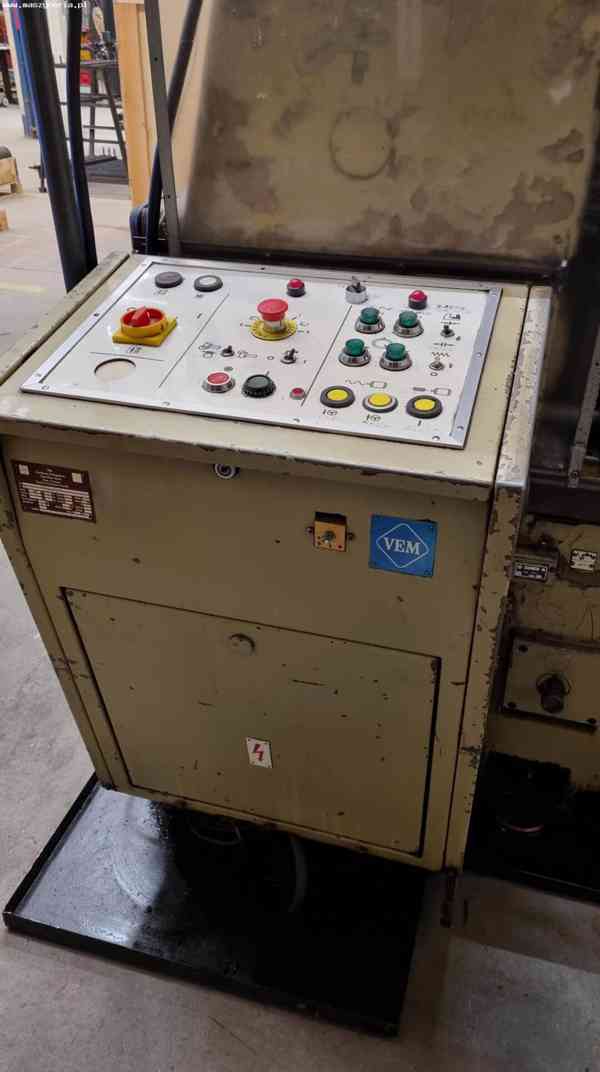

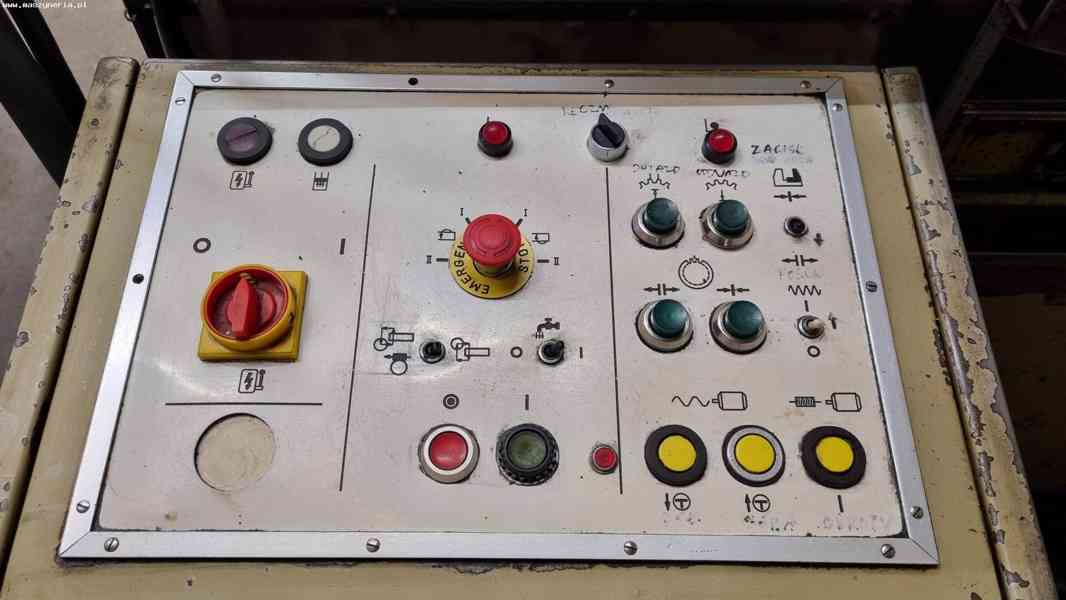

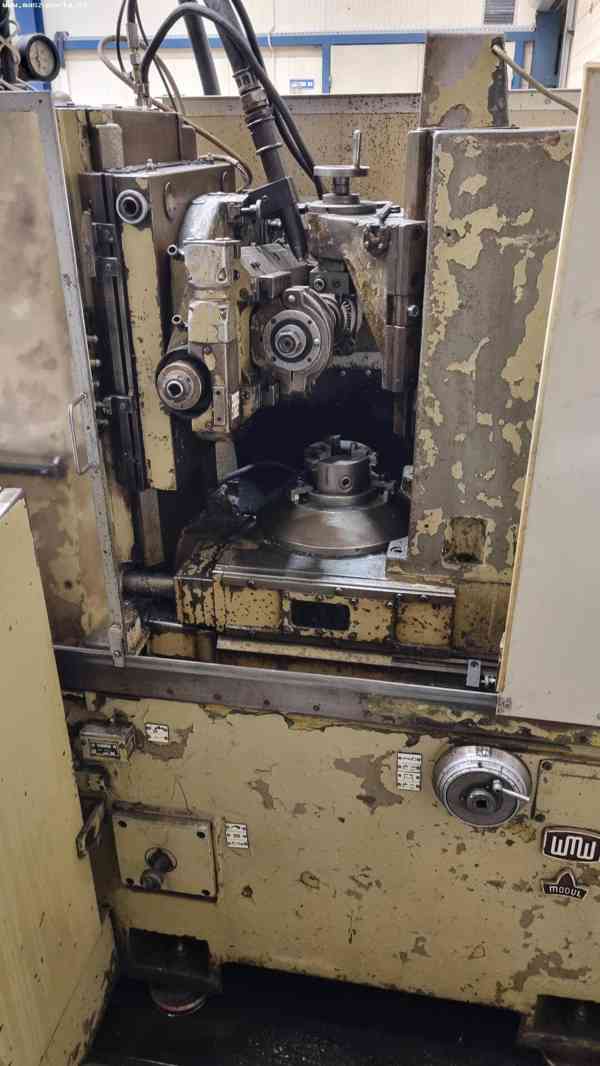

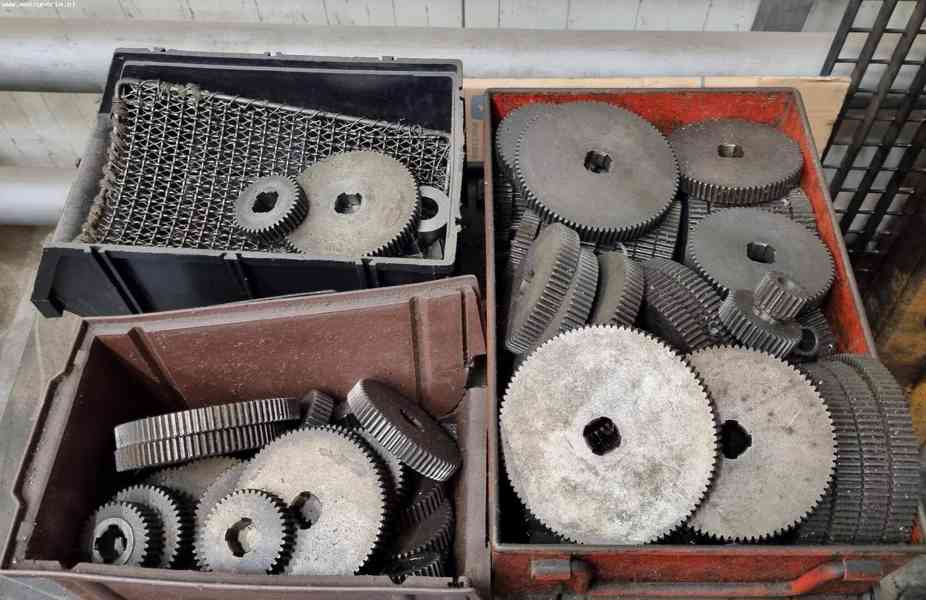

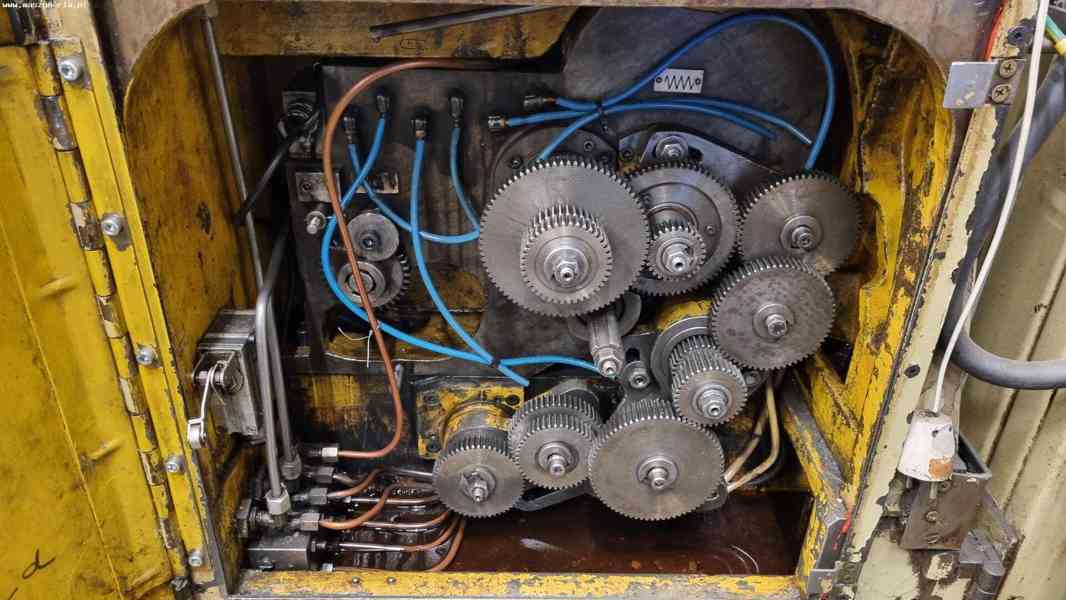

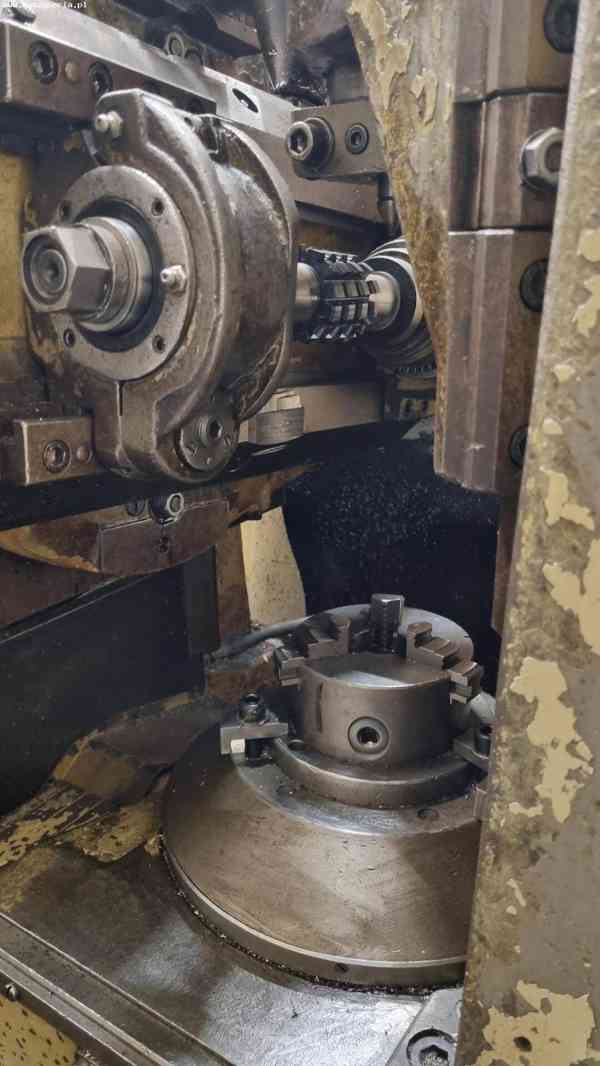

Frézovací vřeteno
- maximální průměr frézy: 110 mm
- maximální šířka frézy: 120 mm
- otáčky frézovacího vřetena: 100-420 ot/min
- nastavení otáček vřetena: plynulé
- nastavení frézovacího vřetena (ručně): 75 mm
- nastavení frézovacího vřetena (automatické): 75 mm
- kužel frézovacího trnu: Morse 4
- vzdálenost mezi frézovacím vřetenem a upínacím vřetenem (s protikusem): 20-170 mm
- vzdálenost mezi frézovacím vřetenem a upínacím vřetenem (bez protikusu): 20-20 mm
- výkyv frézovacího vozíku: 210° (posuv v 1-2 směrech)
- rychlost posuvu frézovacího vozíku: 0,5-4 mm/ot
Pracovní stůl
- upínací plocha: ⌀ 210 mm
- centrování: ⌀ 110 mm
- hloubka: 290 mm
- kužel: Morse 4
- T-drážky: 3 závitové otvory M12 DIN
- maximální vzdálenost od středu upínacího stolu k protikusu: 102 mm
umístění: Polsko
telefon: +48 603 510 566
