Popis

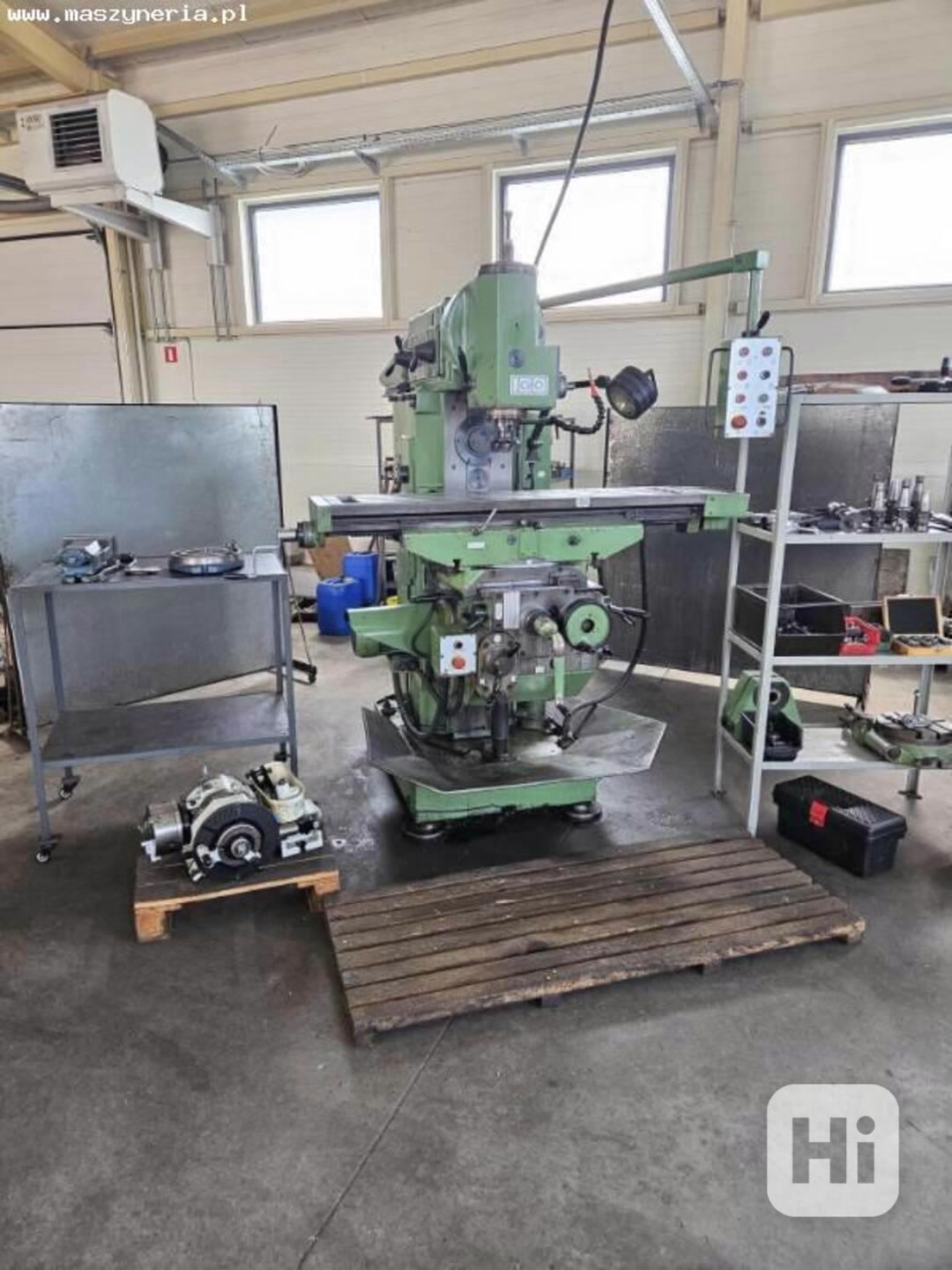

Univerzální frézka JAFO FWF 32J2 byla vyrobena v roce 1997 v Polsku společností Jarocińska Fabryka Obrabiarek JAFO S.A. Stroj je vybaven novým děličem z roku 2019.
Technická specifikace frézky JAFO FWF 32J2
posuv v ose X/Y/Z (ruční, ISO 40): 850/430/268 mm
posuv v ose X/Y/Z (mechanický, ISO 40): 850/420/258 mm
počet stupňů nastavení rychlosti posuvu: 21
rychlost posuvu v ose X/Y/Z: 1120/450/900 mm/min
rychlý posuv v ose X/Y/Z: 3200/1250/2500 mm/min
pojezd v ose X/Y/Z na jednu otáčku ručního kola: 6/3/6 mm
plocha pracovního stolu (D x Š): 1300 x 320 mm
úhel zkroucení pracovního stolu: ± 45°
počet T-drážek: 5
šířka T-drážek: 18 mm
rozteč T-drážek: 63 mm
úhel natočení hlavy: ± 45°
rozsah otáček vertikálního vřetena: 56-1800 ot/min
rozsah otáček horizontálního vřetena: 56-1800 ot/min
počet stupňů nastavení otáček vertikálního vřetena: 16
počet stupňů nastavení otáček horizontálního vřetena: 16
kužel vertikálního vřetena: ISO 40 nebo ISO 50
kužel horizontálního vřetena: ISO 40 nebo ISO 50
průměr vertikálního vřetena v předním ložisku (ISO 40): 55 mm
průměr horizontálního vřetena v předním ložisku (ISO 40): 75 mm
vzdálenost od čela vertikálního vřetena k povrchu pracovního stolu (ISO 40): 30-537 mm
vzdálenost od osy horizontálního vřetena k povrchu pracovního stolu: 0-430 mm
maximální vzdálenost od čela horizontálního vřetena k čelu okuláru (ISO 40): 630 mm
vzdálenost od osy horizontálního vřetena k vodítku paprsku: 152 mm
vzdálenost od osy vertikálního vřetena ke svislým vodítkům: 105-940 mm
maximální vzdálenost od svislého vedení k čelu okuláru: 660 mm
minimální vzdálenost od okraje pracovního stolu ke svislému vedení: 30 mm
vertikální posuv nástavce vřetena: 75 mm
instalovaný výkon: 7,1 kW
jmenovitý proud: 15 A
napájecí zdroj: 3x 380 V; 50 Hz
hmotnost stroje JAFO FWF 32J2: 2800 kg
umístění: Polsko
telefon: +48 603 510 566
