Popis

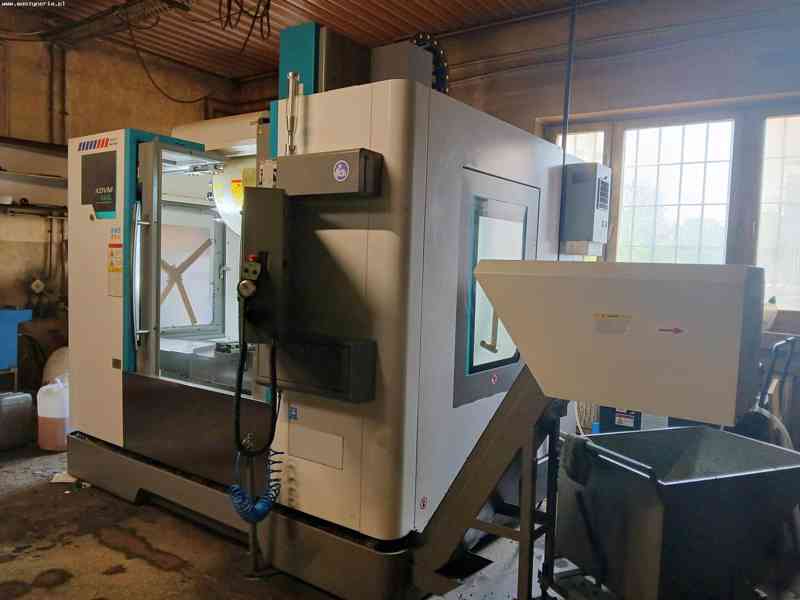

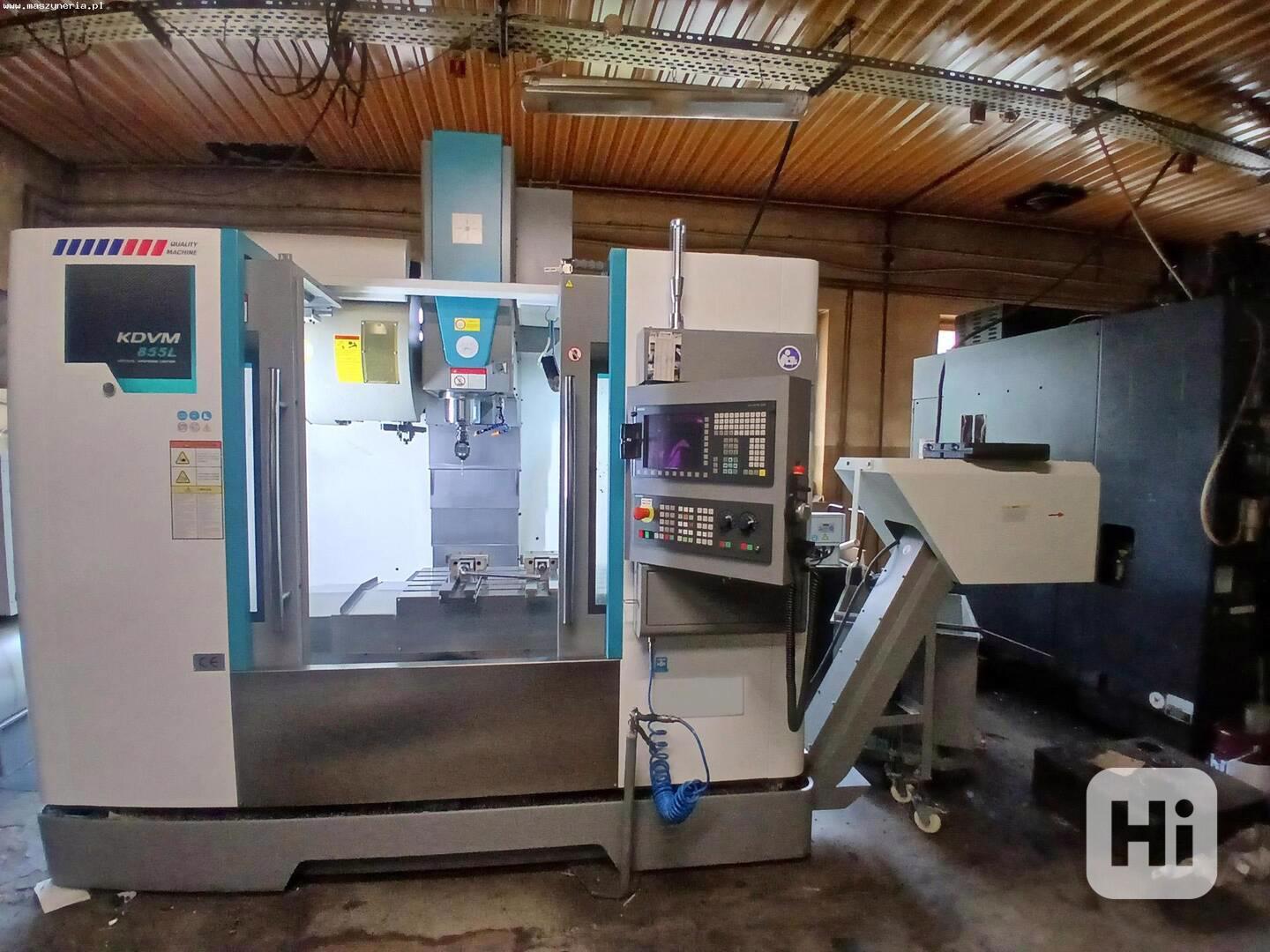

CNC vertikální obráběcí centrum KDVM 855L bylo vyrobeno v roce 2021 v Číně společností Zhejiang KAIDA Machine Tool CO., LTD.
Technická data frézovacího centra KDVM 855L
posuv v ose X/Y/Z: 800/550/550 mm
rychlý posuv v ose X/Y/Z: 48/48/30 m/min

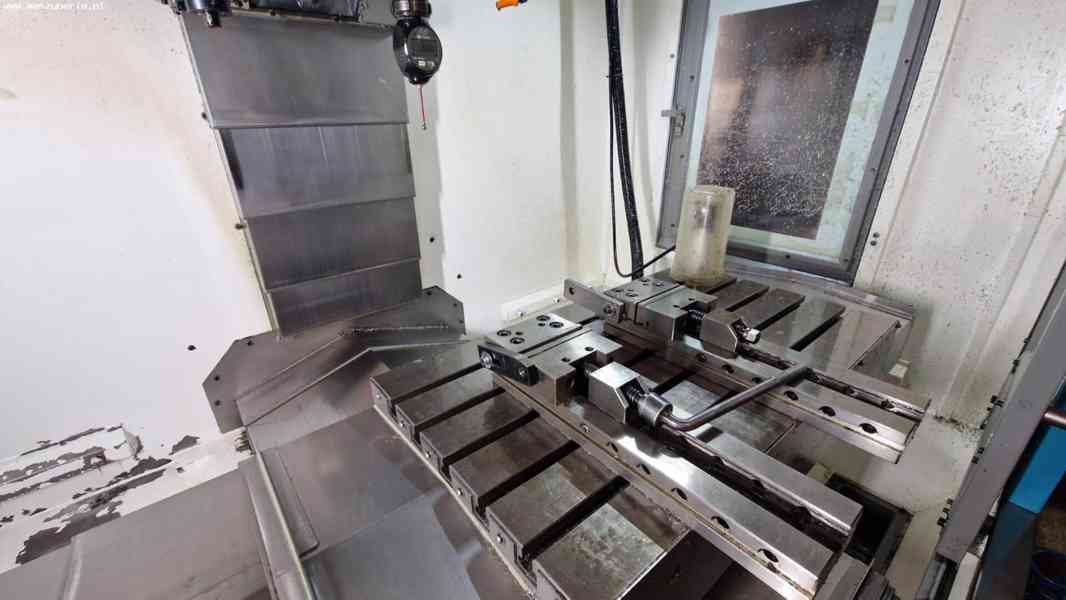

rozměry pracovního stolu (D x Š): 1000 x 500 mm
maximální hmotnost obrobku: 800 kg
maximální otáčky vřetena: 8000 ot/min
výkon hlavního motoru (nepřetržitý provoz/ 10 min): 9/13,5 kW
maximální vzdálenost od čela vřetena k povrchu pracovního stolu: 685 mm
minimální vzdálenost od čela vřetena k povrchu pracovního stolu: 135 mm
vzdálenost od osy vřetena ke sloupu: 570 mm
maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 120/78 mm
maximální délka nástroje: 300 mm
maximální hmotnost nástroje: 7 kg
maximální hmotnost všech nástrojů: 90 kg
doba výměny nástroje (nástroj-nástroj): 2,8 s
přesnost polohování: ± 0,005 mm
opakovatelnost polohování: 0,005 mm
počet T-drážek: 5
šířka T-drážky: 18 mm
rozteč T-drážek: 90 mm
šířka vedení válečků v osách X a Y: 35 mm
šířka vedení válečků v ose Z: 45 mm
tlak stlačeného vzduchu: 0,7-0,8 MPa
spotřeba stlačeného vzduchu: 200 l/min
objem nádrže na chladicí kapalinu: 250 l
výkon vysokotlakého čerpadla: 3,75 kW
tlak vysokotlakého čerpadla: 30 bar
rozměry stroje s dopravníkem třísek (D x Š x V): 4350 x 2300 x 3000 mm
hmotnost stroje KDVM 855L: 5450 kg
Vybavení CNC frézky KDVM

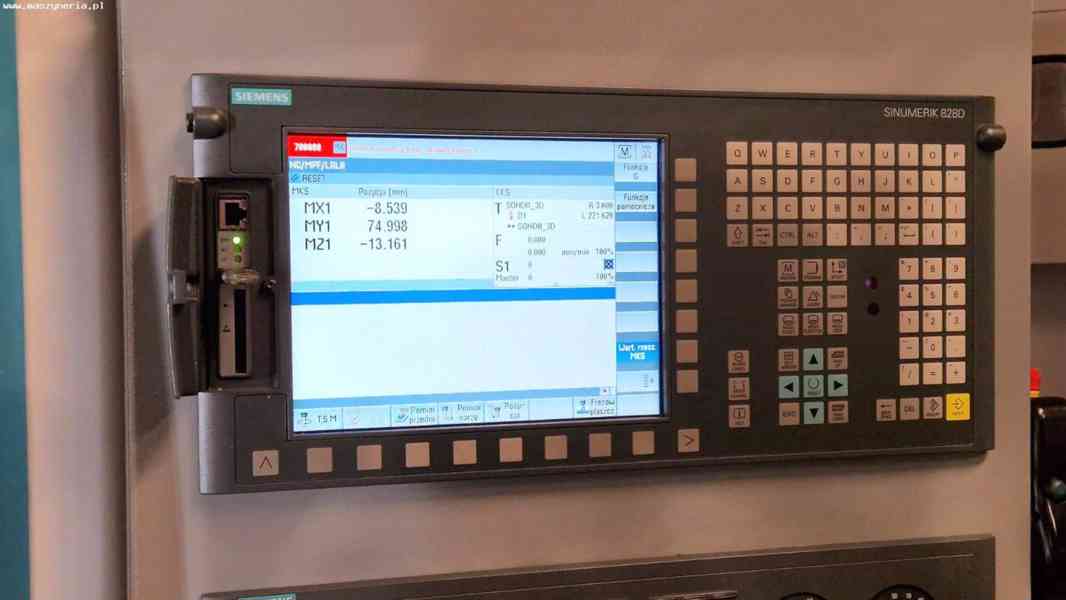

CNC řídicí jednotka: SIEMENS SINUMERIK 828D s nadstavbou ShopMill

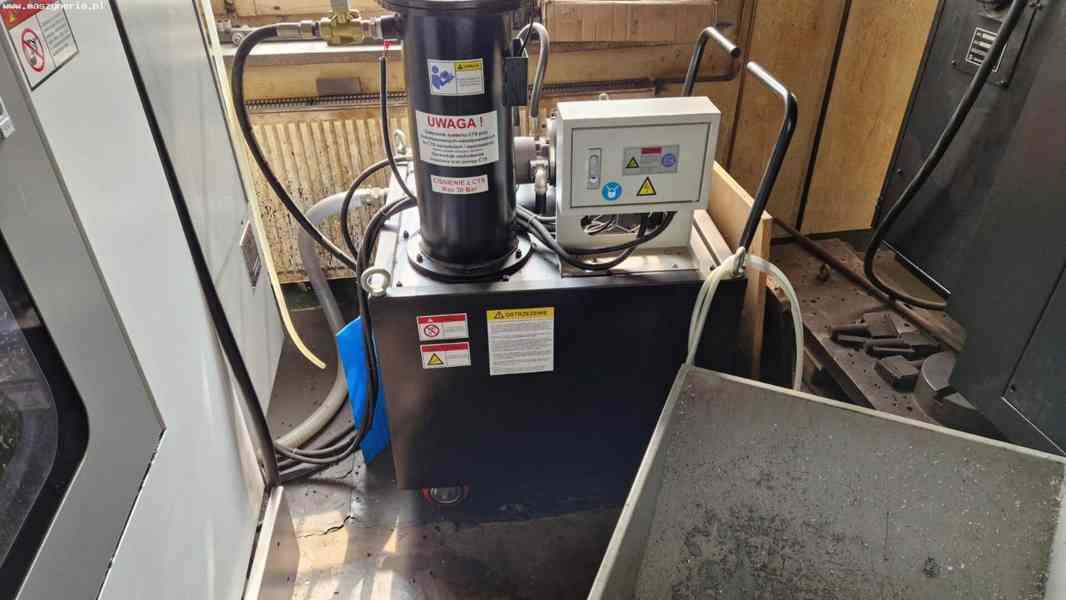

vysokotlaký systém pro chlazení nástrojů přes vřeteno
3D měřicí sonda
možnost závitování otvorů bez kompenzačního držáku nástroje
24polohový bubnový zásobník nástrojů: OKADA
automatická výměna nástrojů
pneumatické uvolňování nástrojů
vřeteno: KENTURN KCA1410P-CTS
dopravník třísek
zásobník třísek
kužel vřetena: BT 40
držáky nástrojů: MAS 403-BT40
hlavní motor: SIEMENS 1PH8 107-1DF02-0LA1
umístění: Polsko
