Popis

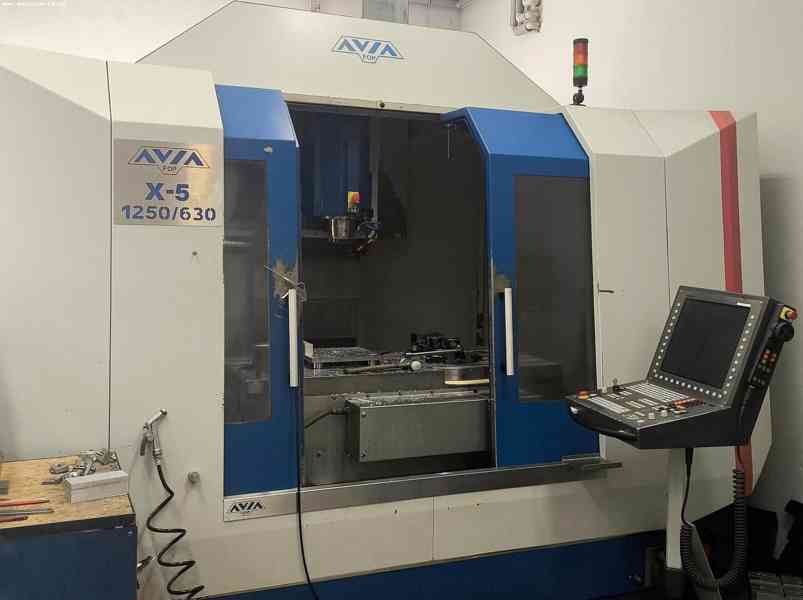

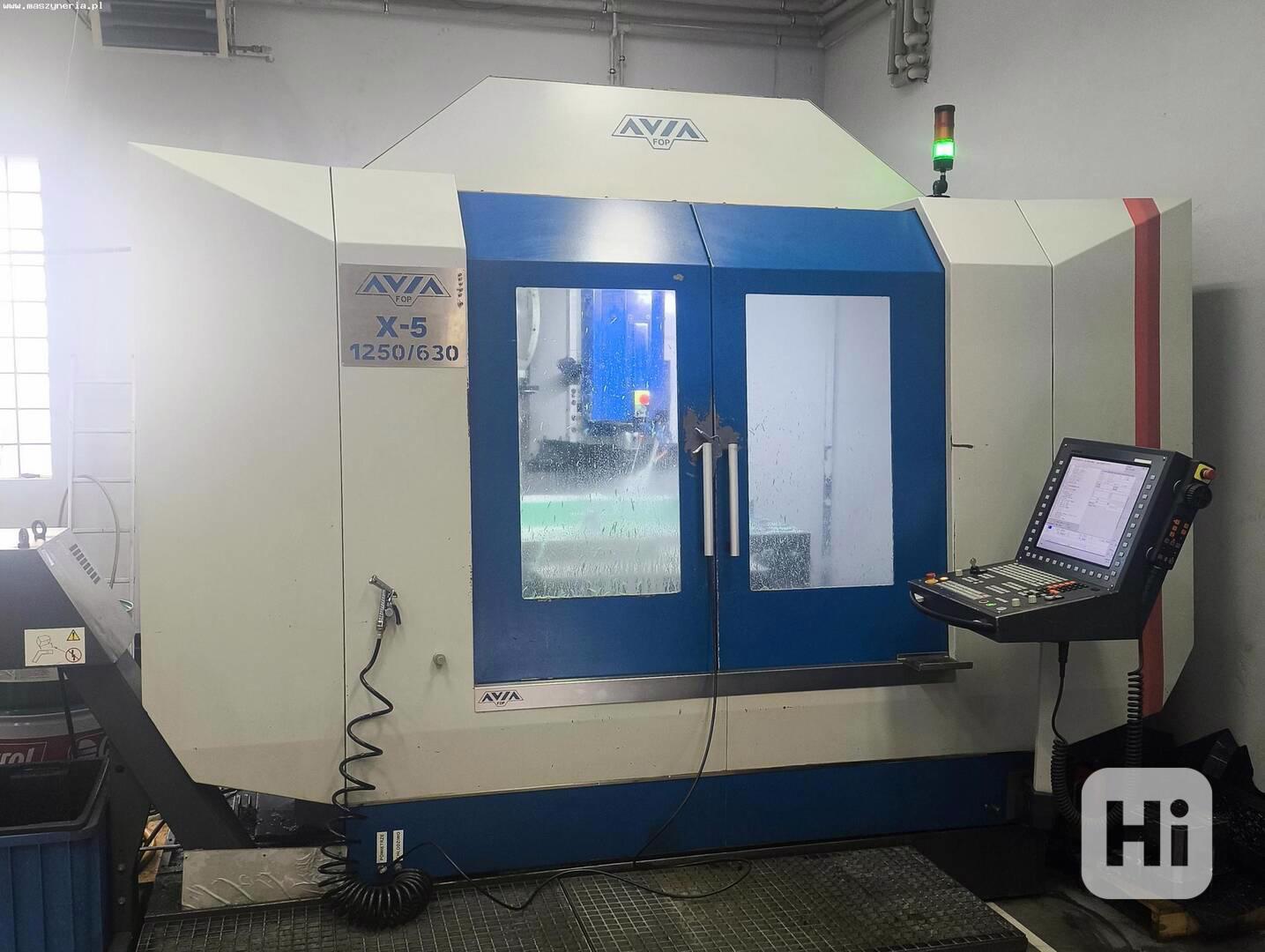

CNC vertikální obráběcí centrum AVIA X-5 1250/630 bylo vyrobeno v roce 2015 v Polsku společností Fabryka Obrabiarek Precyzyjnych AVIA S.A.
Technické specifikace CNC frézky AVIA X-5 1250/630
- počet os: 5 (X,Y,Z,B,C)
- posuv v ose X/Y/Z: 1250/700/725 mm
- rozsah otáčení v ose B: -110°/+45°
- rozsah otáčení v ose C: 360°
- rychlý posuv v ose X/Y/Z: 30/30/25 m/min
- rychlost otáčení v ose B: 33,3 ot/min
- rychlost otáčení v ose C: 25 ot/min
- rozměry pracovního stolu (d x š): 1500 x 710 mm
- upínací plocha otočného stolu: 630 mm
- maximální hmotnost obrobku: 1300 kg
- maximální otáčky elektrovřetena: 18000 ot/min
- minimální otáčky elektrovřetena: 50 ot/min
- držák nástroje: HSK A63
- výkon pohonu elektrovřetena (40 %/nepřetržitý provoz): 35/25 kW
- maximální vzdálenost čela elektrovřetena od pracovního stolu: 710 mm
- minimální vzdálenost od čela elektrovřetena k pracovnímu stolu: 90 mm
- průměr nástroje (sousední pozice prázdné / sousední pozice obsazené): 152/80 mm
- maximální délka nástroje: 300 mm
- maximální hmotnost nástroje: 8 kg
maximální hmotnost všech nástrojů: 160 kg
- doba výměny nástroje: 14 s
- počet T-drážek: 5
- šířka T-drážky: 18 mm
- rozteč T-drážek: 125 mm
- doba zapnutí stroje: 15272 h
- provozní hodiny: 7763 h
- napájení: 3x 400 VAC; 50 Hz
- rozměry (d x š x v): 3500 x 4000 x 3360 mm
- hmotnost stroje AVIA X-5 1250/630: 10000 kg
Vybavení CNC obráběcího centra AVIA

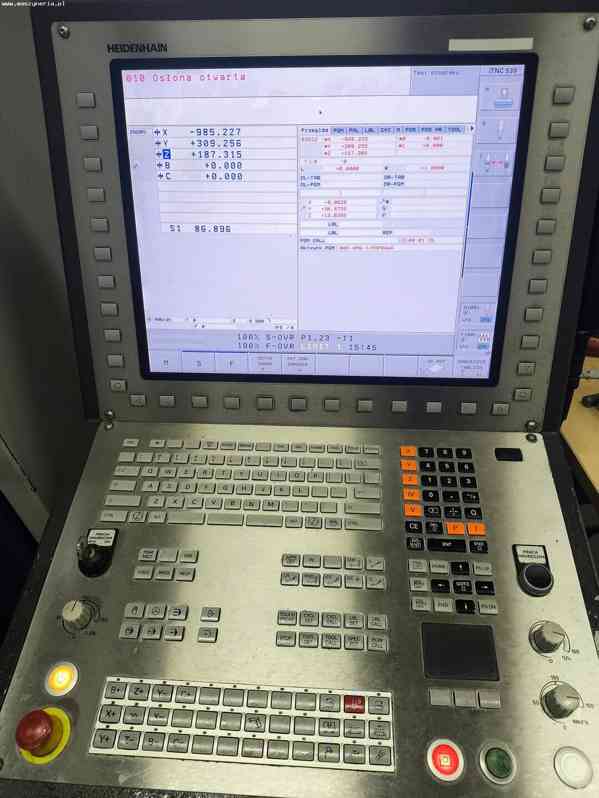

- CNC řídicí jednotka: HEIDENHAIN iTNC 530

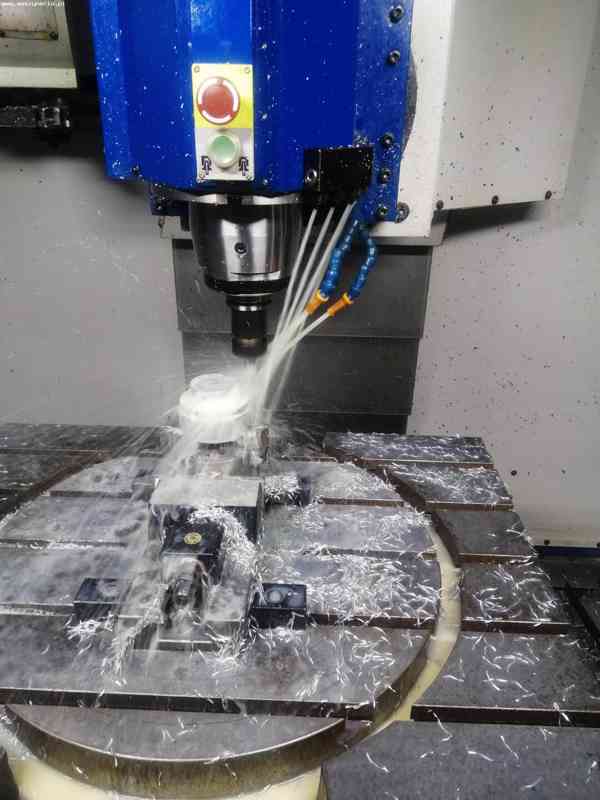

- elektrovřeteno: Franz Kessler DMS 100.46-652.304

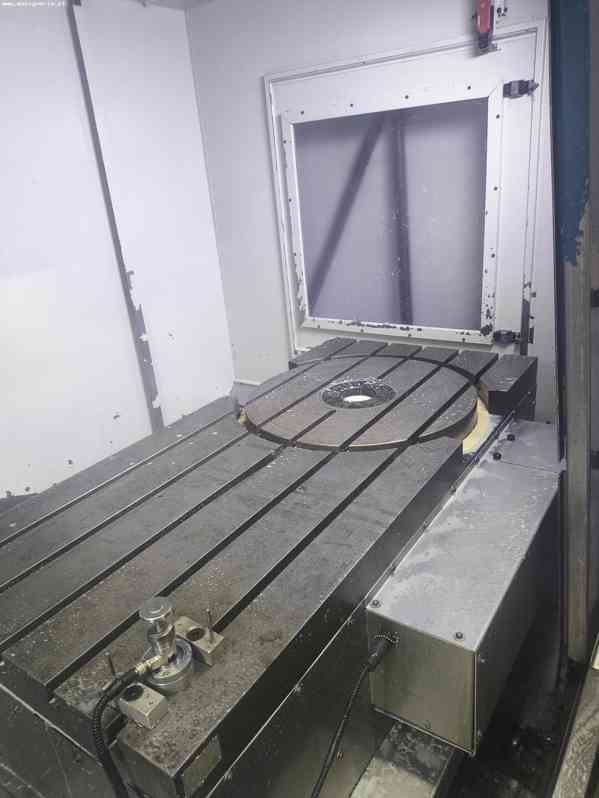

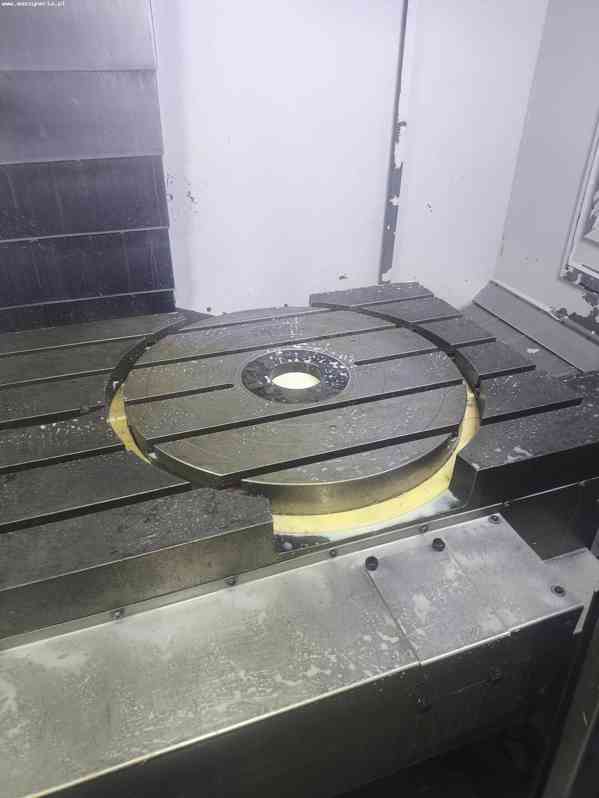

- otočný stůl: UCAM UTTR-630-Hi
- horizontální pracovní stůl: UCAM UTTR-630-H

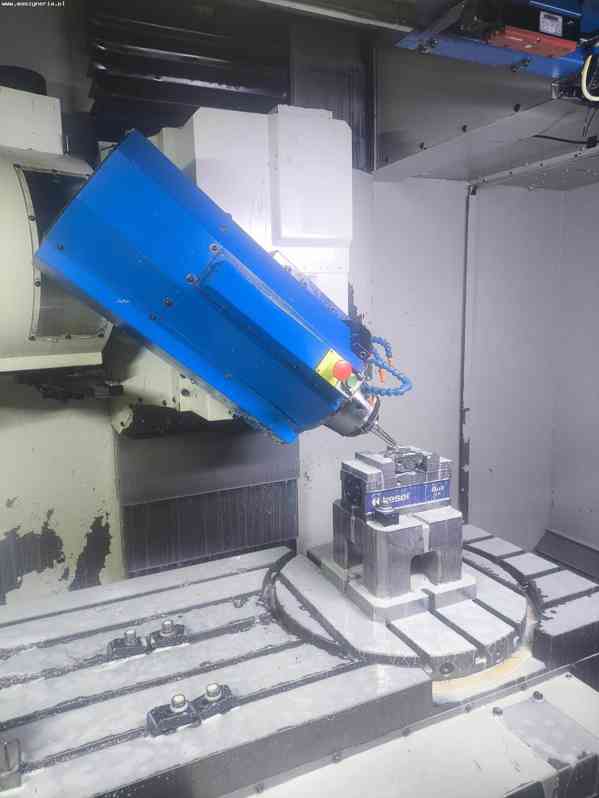

- naklápěcí pracovní hlava: UCAM USTR-310-SQ-S2
- 40polohový zásobník nástrojů

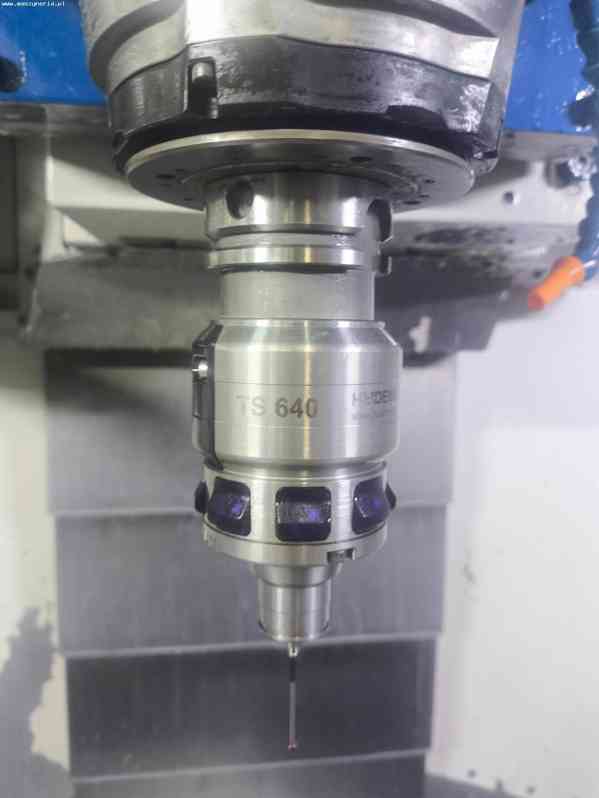

- dotyková sonda obrobku: HEIDENHAIN TS640

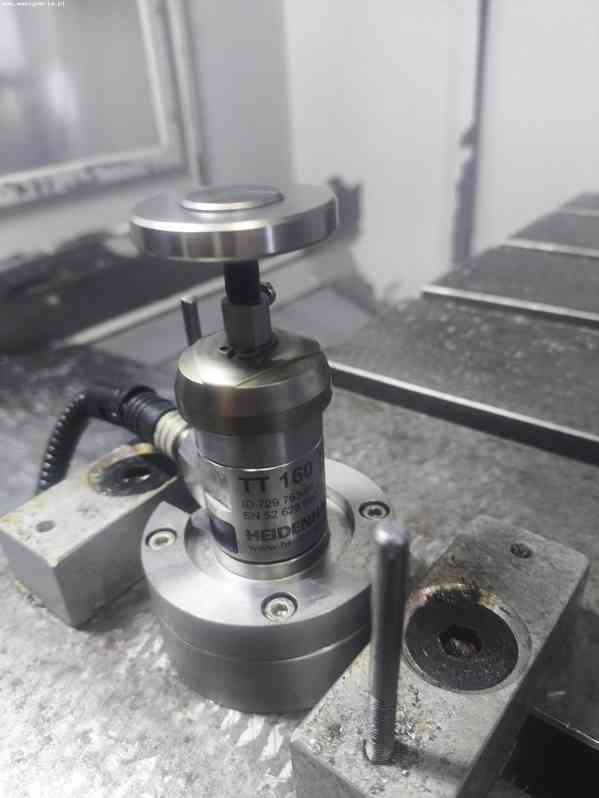

- sonda pro měření nástrojů: HEIDENHAIN TT160
- šnekový dopravník třísek (2 ks)
- škrabkový dopravník třísek (1 ks)
- pohony a motory: HEIDENHAIN
umístění: Polsko
