Obráběcí centra

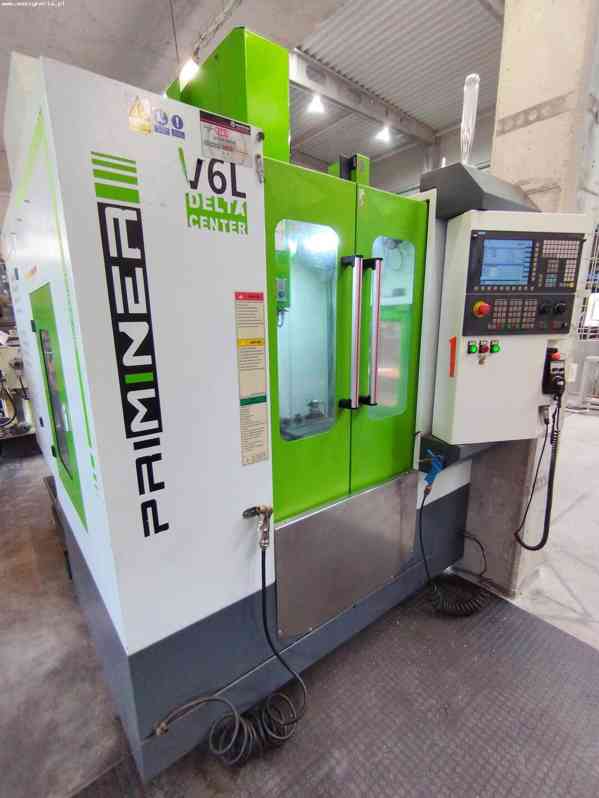

CNC vertikální obráběcí centrum PRIMINER DELTA CENTER V6L bylo vyrobeno v roce 2017 v Číně společností PRIMINER MACHINE TOOLS DONGGUAN CO., LTD.

Technické parametry CNC frézky PRIMINER DELTA CENTER V6L
- posuv v ose X/Y/Z: 600/400/450 mm
- rychlý posuv v ose X,Y,Z: 48 m/min
- rychlost pracovní posuvu: 1-12000 mm/min
- rozměry pracovního stolu (D x Š): 750 x 400 mm
- maximální hmotnost obrobku: 350 kg
- maximální otáčky vřetena: 12000 ot/min
- kužel vřetena: BT40
- výkon pohonu vřetena (maximální výkon/trvalý výkon): 15/7 kW
- vzdálenost od čela vřetena k povrchu pracovního stolu: 80-530 mm
- vzdálenost od osy vřetena ke sloupu: 434 mm
- maximální průměr nástroje: 80/125 mm
- maximální délka nástroje: 280 mm
- maximální hmotnost nástroje: 8 kg
- přesnost polohování: ± 0,003/300 mm
- opakovatelnost polohování: ± 0,003 mm
- počet T-drážek: 3
- šířka T-drážek: 14 mm
- rozteč mezi T-drážkami: 125 mm
- příkon pohonu os X/Y/Z: 2,3/2,7/3,3 kW
- točivý moment pohonu os X/Y/Z: 11/12/16 Nm
- jmenovitý výkon: 15 kVA
- proud při plném zatížení: 30 A
- napájení: 3x 400 V; 50/60 Hz
- rozměry (D x Š x V): 1800 x 2530 x 2300 mm
- čistá hmotnost stroje DELTA CENTER V6L: 3500 kg

Vybavení frézovacího centra PRIMINER
- CNC řídicí jednotka: SIEMENS SINUMERIK 828D
- 20-pozicový zásobník nástrojů
- funkce tuhého závitování
- systém proplachování třísek
- systém oddělování třísek
- automatický mazací systém
- chladicí systém
- stříkací pistole na stlačený vzduch
- ovládací panel MPG
- osvětlení pracovního prostoru
- ovládací skříň s chlazením

umístění: Polsko
telefon: +48 603 510 566

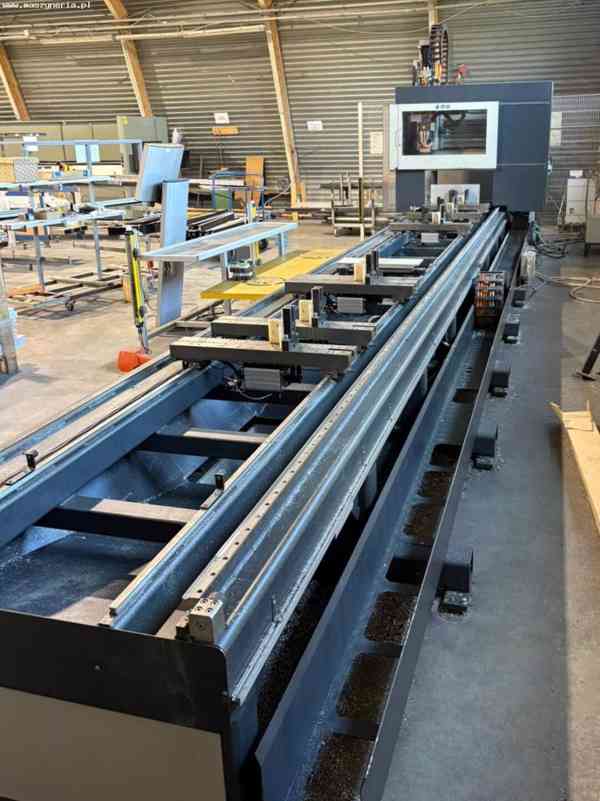

Obráběcí centrum na profily ELUMATEC SBZ 140 bylo vyrobeno v roce 2010 v Německu společností elumatec AG.

Technické parametry obráběcího centra pro profily ELUMATEC SBZ 140
- počet os: 4
- počet pracovních zón: 2
- posuv v ose Y/Z: 850/650 mm
- úhel otáčení osy A (programovatelný v krocích po 0,1°): 0°-180°
- rychlost posuvu v ose Y, Z: 60 m/min
- maximální délka profilu (s čelním obráběním): 7480 mm
- maximální délka profilu (bez čelního obrábění): 7600 mm
- vřeteno chlazené vzduchem
- maximální otáčky vřetena: 24000 ot/min
- příkon pohonu vřetena (S1): 11 kW
- 8-pozicový zásobník nástrojů
- 15″ ovládací panel s operačním systémem Windows a porty USB a LAN
- tlak stlačeného vzduchu: 7 bar
- spotřeba stlačeného vzduchu (s postřikem): přibližně 180 l/min
- napájení stroje ELUMATEC: 3x 400 V; 50 Hz

umístění: Polsko
telefon: +48 603 510 566

Prodáme použitou 5-osou CNC frézku EUREKA 4014, r. v. 2001, výrobce Belotti. Stroj se nyní nepoužívá, je cca 1 rok odpojený a uskladněný. Zařízení je skladem, v dobrém technickém stavu a bylo plně funkční. K dispozici okamžitě, včetně náhradního repasovaného vřetene 4 kW, software a kompletní dokumentace. Primárně určené pro ořez a frézování 3D dílců - plast, karbon, laminát, MDF, dřevo, hliník atd. Otáčky vřetene 18000/600 Hz - 24000/800 Hz. Čtyři elektrovřetena v revolveru o výkonu 4 kW s otáčkami 24.000/1 min. Dvojité elektrovřeteno 2 kW s otáčkami 24.000/1 min. Střídavé motory, hřebenový převod, lineární vedení. Kompletní dokumentace ke stroji je k dispozici.

Technické parametry:

Osa X: 4.000 mm
Osa Y: 1.400 mm
Osa Z: 800 mm
Osa C: rotace kolem osy Z: 540 stupňů
Osa A: naklopení hlavy: 315 stupňů
Příkon stroje: 18 kVA
Celkové vnější rozměry:
D: 640 cm
Š: 260 cm
V: 380 cm (včetně demontovatelné střechy)
Hmotnost stroje: 6000 kg

CNC vertikální obráběcí centrum AFM DEFUM BACA R-1000 bylo vyrobeno v roce 2013 v Polsku společností Andrychowska Fabryka Maszyn S.A.

Technické specifikace frézovacího centra AFM DEFUM BACA R-1000
- CNC řízení: FANUC
- posuv v ose X/Y/Z: 1000/510/560 mm
- rychlý posuv v ose X/Y/Z: 30/30/20 m/min
- rozměry pracovního stolu (D x Š): 1200 x 500 mm
- maximální hmotnost obrobku: 500 kg
- maximální otáčky vřetena: 8000 ot/min
- kužel vřetena: BT40
- výkon pohonu vřetena (S1/S6): 7,5/11 kW
- maximální točivý moment vřetena: 74 Nm
- 32-pozicový zásobník nástrojů
- maximální průměr nástroje: 90 mm
- maximální délka nástroje: 300 mm
- doba výměny nástroje: 10 s
- upínací síla nástroje: 7,5 kN
- počet T-drážek: 5
- šířka T-drážky: 14 mm
- rozteč T-drážek: 100 mm
- servopohony ve všech osách
- chladicí systém
- objem olejové nádrže: 25 cm3
- tlak pneumatického systému: 0,6 MPa
- rozměry (D x Š x V): 2300 x 2950 x 2750 mm
- hmotnost stroje BACA R1000: 4400 kg

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum MIKRON VCE 1000X PRO bylo vyrobeno v roce 2012 (uvedeno do provozu v roce 2013) ve Švýcarsku společností Mikron Agie Charmilles AG.

Technické specifikace CNC frézky MIKRON VCE 1000X PRO
- posuv v ose X/Y/Z: 1020/560/600 mm
- rozměry pracovního stolu (D x Š): přibližně 1200 x 600 mm
- maximální hmotnost obrobku: 1350 kg
- maximální otáčky vřetena: 16000 ot/min
- kužel vřetena: SK40
- výkon: 16 kW
- hladina hluku: <76 dB(A)
- řídicí napětí: 24 V DC
- napájení: 3x 400 VAC; 50/60 Hz
- rozměry (D x Š x V): 2650 x 3450 x 2850 mm
- hmotnost stroje MIKRON AGIE CHARMILLES VCE 1000X PRO: 6500 kg

Vybavení frézovacího centra MIKRON AGIE CHARMILLES
- CNC řídicí jednotka: HEIDENHAIN iTNC 530
- 40-pozicový zásobník nástrojů
- vřeteno: STEP-TEC HM150E-F-ISO-AD40
- optické rozhraní: RENISHAW OMI-2
- chladicí systém
- technická dokumentace se servisními zprávami
- uživatelská příručka
- prohlášení o shodě CE

umístění: Polsko
telefon: +48 603 510 566

Prodáme použité obráběcí centrum Cincinnati FTV 850, r. v. 2002. Stroj je v provozu pod proudem a obhlídka je možná. Na frézce jsou 2 nová ložiska na ose X (tzv tanky), v 2020 měněna ložiska ve vřeteni, je odladěný postprocesor. Ke stroji budou všechny SK 50 držáky nástrojů, včetně jedné 102 mm fréze na velké plochy + destičky…atp. Vybavení: technická dokumentace, držáky, záloha disku.

Technické parametry:

Řídící systém: Acramatic
Délka pracovního stolu: 2300 mm
Šířka pracovního stolu: 900 mm
Počet nástrojů v zásobníku: 36 ks
Pojezd osy X: 1800 mm
Pojezd osy Y: 850 mm
Pojezd osy Z: 800 mm
Výkon vřetena: 42 kW
Počet otáček vřetene: max. 5000
Hmotnost stroje: 17000 kg

Prodáme použité horizontální paletové obráběcí centrum H.Plus-405, r. v. 2008, výrobce: Matsuura. OC je v provozu pod proudem a obhlídka je možná. Řídící systém: FANUC G-Tech 30i. Má připojení pro obě sondy, ale vybaven je jen nástrojovou sondou Renishaw, sonda na obrobek tam není a nebude, je zničená.

Technické parametry:

max. pracovní prostor:
průměr 650 mm x výška 750 mm
automatický výměník palet
2x paleta 500 x 500 mm, max. zatížení 400 kg
pojezdy XYZ = 600/600/600 mm
max. otáčky vřetene 12.000 ot/min
kužel vřetene typu SK40 BigPlus
rychloposuv 50 m/min
automatický výměník nástrojů s 50-ti pozicemi
indexování otočného stolu po 1 st.
paměť pro NC programy 0,5 Mb
max. počet programů 1000
automatické centrální mazání
spirálový dopravník třísek
teplotní kompenzace
včetně CE podmínek a předpisů
4-tá CNC řízená osa pro otočný stůl
- max. ot /min 50
1 51 nástrojů v zásobníku
(typ pro max. 240 pozic)
Max. váha nástroje 10 kg
- standard
1 Spirálové dopravníky třísek
(standard pro 5-ti a vícepaletové systémy)
1 Systém splachování třísek chladící kapalinou 4
1 Měřící sonda obrobková
1 Kontrola zlomení nástroje - mechanický senzor 7
1 8 přídavných M-funkcí
1 Počítadlo provozních hodin stroje
1 Týdenní časovač
1 Příprava pro vysokotlaké chlazení středem vřetene
(pro max. tlak 50 bar)
(pro max. tlak 20 barů v případě vřetene 20.000 /min)
1 Sestava zařízení LNS Turbo
Hlavní výhoda:
- dvojitý dopravník třísek pro všechny druhy špón
- bezúdržbový vakuový filtr
LNS Turbo chladící zařízení se sestává:
Stand Alone HPC tank
70 Bar 30L/min HPC pump
Twin filter canisters
2 x 1.3 Bar 90L/min coolant pumps
Electrical control
Transfer and monitoring system
1 Automatické centrální mazání

CNC vertikální obráběcí centrum MIKRON VCP 800W Duro bylo vyrobeno v roce 2004 ve Švýcarsku společností Mikron Comp-Tec AG.

Technické specifikace CNC frézky MIKRON VCP 800W Duro
- maximální otáčky vřetena: 20000 ot/min
- kužel vřetena: HSK-A63
- instalovaný výkon: 16 kW
- hladina hluku: 75 dB(A)
- ovládací napětí: 24 V DC
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje MIKRON VCP 800 W: 9120 kg

Vybavení frézovacího centra MIKRON
- CNC řídicí jednotka: HEIDENHAIN iTNC 530
- vřeteno: STEP TEC HVCS 212-S-12-1.7/20-2F-HSK-A63
- přístroj pro tepelné upínání BILZ ThermoGrip s modulem CoolDown
- sonda pro měření nástrojů
- sonda pro měření obrobku
- dopravník třísek
- nástrojové držáky a nástroje
- chladicí jednotka (chiller): Burn Engineering AG WK 4002-025
chladicí výkon: 3,8 kW
výkon čerpadla: 5-10 l/min
pracovní tlak čerpadla: 8 bar
objem nádrže na vodu: 60 l
příkon: 2000 W
napájení: 400 V; 50 Hz
hmotnost netto: 155 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum MAZAK MTV 414 bylo vyrobeno v roce 1992 ve Velké Británii společností YAMAZAKI MACHINERY UK LTD.

Technické specifikace CNC frézky MAZAK MTV 414
- CNC řídicí jednotka: MAZATROL M32B
- posuv v ose X/Y/Z: 560/410/460 mm
- rozměry pracovního stolu (D x Š): 900 x 410 mm
- maximální hmotnost obrobku: 500 kg
- maximální otáčky vřetena: 7000 ot/min
- minimální otáčky vřetena: 50 ot/min
- kužel vřetena: ISO NO. 40
- výkon pohonu vřetena (trvalý výkon/30 min): 5,5/7,5 kW
- 24polohový zásobník nástrojů s automatickou výměnou nástrojů (ATC)
- maximální průměr nástroje (sousední pozice obsazené/sousední pozice prázdné): 100/160 mm
- maximální délka nástroje: 350 mm
- maximální hmotnost nástroje včetně držáku a tažného čepu: 10 kg
- upínací síla nástroje: 1250 kg
- vzdálenost od středu vřetena k přední části sloupu: 587 mm
- vzdálenost od konce vřetena k povrchu pracovního stolu: 150-610 mm
- vzdálenost od dna stroje k povrchu pracovního stolu: 750 mm
- příkon: 23,4 kVA
- napájení: 3x 380 V; 50 Hz
- celková výška stroje: 2433 mm
- hmotnost stroje MAZAK MTV-414: 5250 kg

umístění: Polsko
telefon: +48 603 510 566

Prodáme použité obráběcí centrum STAMA - FANUC MC010, r. v. 1989. Stroj je v provozu pod proudem a obhlídka je možná. Prodává se včetně vyobrazeného příslušenství.

Přibližné technické parametry:

Pojezd osy X: 500 mm
Pojezd osy Y: 380 mm
Pojezd osy Z: 300 mm
Upínací plocha stolu: 650 x 380 mm
Počet nástrojů v zásobníku: 10 ks
Otáčky vřetene: 60-6000 /min
Upínání nářadí: SK 30
Max. hmotnost obrobku: 200 kg
Celkový výkon stroje: 30 kW
Rozměry d x š x v: 2000 x 2000 x 2500 mm
Hmotnost stroje: 2300 kg

Nabízím kompletní dokumentaci k nástrojařské frézce FN-25. Zašlu na dobírku nebo obyčejně při platbě na účet předem. Zkoukněte i ostatní moje inzeráty!

Prodáme použité portálové nestingové 3-osé CNC centrum s vakuovým stolem MECAPRO 4020 – XZ TABLE. Výrobce MECA NUMERIC, rok výroby: 2007. Stroj nyní není v provozu pod proudem, je uskladněný a obhlídka je možná. Pro vážného zájemce jsme schopni stroj uvést do provozu pod proudem. Stroj je určen na materiál: dřevo, polykarbonát, hliník. V provozu pod proudem byl naposledy cca před rokem.

Technické parametry:

Velikost opracování v ose X: 4050 mm
Velikost opracování v ose Y: 2070 mm
Velikost opracování v ose Z: 250 mm
Výkon hlavního vřetene: 6,5 kW
4 ks vakuových vývěv o výkonu: 2,2 kW
Systém upínání nástrojů: HSK
Otočný výměník nástrojů v počtu: 12 x rotační

CNC horizontální obráběcí centrum HELLER H 2000 bylo vyrobeno v roce 2022 společností Heller Maschinenfabrik GmbH.

Technické specifikace CNC frézky HELLER H 2000
Obecné údaje
- počet os: 4 (X,Y,Z,B)
- posuv v ose X/Y/Z: 630/630/630 mm
- rychlý posuv v ose X/Y/Z: 80/80/90 m/min
- zrychlení v ose X/Y/Z: 10/10/12 m/s2
- síla posuvu v ose X/Y: 10 kN
- síla posuvu v ose Z: 15 kN
- tolerance polohování v lineární osách: 0,005 mm
- provozní hodiny: 11505 h
- tlak stlačeného vzduchu: 5-6 bar
- rosný bod stlačeného vzduchu: 3°C
- čistota stlačeného vzduchu: < 5 µm
- maximální obsah oleje ve stlačeném vzduchu: 0,1 mg/m3
- celkový výkon stroje bez systému filtrace chladicí kapaliny: cca 31 kVA
- přípustná okolní teplota: 10-45°C
- napájení: 3x 400 V; 50 Hz
- rozměry stroje HELLER H2000 se systémem filtrace chladicí kapaliny a dopravníkem třísek (D x Š x V): 6300 x 2950 x 3400 mm

Vřeteno
- obráběcí jednotka SC 63i Speed Cutting
- maximální otáčky vřetena: 16000 ot/min
- minimální otáčky vřetena: 5 ot/min
- kužel vřetena: HSK-A 63 (DIN 69893)
- výkon pohonu vřetena: 45 kW
- točivý moment vřetena: 103 Nm
- průměr ložiska vřetena: 80 mm
- možnost připevnění úhlových hlavic

Vybavení frézky HELLER
- CNC řízení: SIEMENS SINUMERIK 840D SL
- 24″ operátorský panel s dotykovou obrazovkou: HELLER Operation Interface
- balíček SPEED – NC otočný stůl, zvýšená rychlost rychloposuvu, zvýšená rychlost výměny nástrojů, AutoSet, vytahování nástrojů, transformace povrchu (CYCLE800 – Siemens)
- NC otočný stůl
- vřeteno s chladicím systémem a teplotní kompenzací
- 80polohový řetězový zásobník nástrojů
- systém automatické výměny palet
a mnoho dalšího...

umístění: Polsko
telefon: +48 603 510 566

Prodáme použité obráběcí centrum MCFV 1060 NT, r. v. 2000. OC je v provozu pod proudem a obhlídka je možná. Firemní dokumentace výrobce + doklady o v loni provedené renovaci opravě vřetene a jeho pohonu + servisní zásahy.

Technické parametry:

Upínací plocha stolu: 1270 x 600 mm
Pojezd osy X: 1016 mm
Pojezd osy Y: 590 mm
Pojezd osy Z: 460 mm
Otáčky vřetene: 5-8000 /min
Celkový příkon: 32 kVA
Měnič pro 24 nástrojů
ISO 40
Max. nosnost stolu: 1.350 kg
Rozměry d x š x v: 2800 x 2200 x 3500 mm
Hmotnost stroje: 6700 kg

Frézovací centrum EXERON DIGMA HSC 600 bylo vyrobeno v roce 2010 v Německu společností Exeron GmbH.

Technické údaje obráběcího centra EXERON DIGMA HSC 600
- posuv v ose X/Y/Z: 650/550/400 mm
- rychlost posuvu v ose X,Y,Z: 50 m/min
- rozměry pracovního stolu (D x Š): 900 x 550 mm
- maximální hmotnost obrobku (se sníženou dynamikou): 800 kg
- maximální hmotnost obrobku: 400 kg
- maximální otáčky elektrovřetena: 42000 ot/min
- výkon pohonu elektrovřetena (S1/ S6 40%): 10/13 kW
- vzdálenost od konce elektrovřetena k povrchu pracovního stolu: 200-600 mm
- vzdálenost od konce elektrovřetena k paletě: 100-500 mm
- průměr nástroje: 16 mm
- maximální délka nástroje: 175 mm
- držák nástroje: HSK 40-E
- počet T-drážek: 7
- rozteč T-drážek: 70 mm
- rozlišení lineárních os: 0,0001 mm
- zrychlení os X,Y,Z: 1,5 G
- tlak stlačeného vzduchu: 7 bar
- maximální spotřeba stlačeného vzduchu: 550 l/min
- potřeba energie: 50 kVA
- napájení: 3x 400 V; 50 Hz
- rozměry pro přepravu (D x Š x V): 2400 x 2200 x 2900 mm
- hmotnost stroje EXERON DIGMA HSC 600: 7000 kg

Vybavení CNC frézky EXERON
- CNC řízení: HEIDENHAIN iTNC 530
- software: DIGMA Job Management System
- systém automatické výměny obrobků (elektrod) a palet AWEX 50/5
počet elektrod: 50
maximální průměr elektrod: 140 mm
maximální průměr elektrody při 25 elektrodách: 115 mm
maximální průměr elektrody při 50 elektrodách: 55 mm
celková hmotnost všech elektrod: 150 kg
počet palet: 5
maximální rozměry obrobků umístěných na paletě (D x Š x V): 320 x 320 x 190 mm
maximální hmotnost obrobků umístěných na paletě: 240 kg
- sonda pro měření obrobků: RENISHAW OMP 400
- sonda pro měření nástrojů: BLUM
- 30polohový zásobník nástrojů s dvojitým uchopovačem
- automatický systém upínání nástrojů
- snímač délky, průměru a obrysu nástroje
- přímý optoelektrický měřicí systém ve všech lineárních osách
- držák elektrod: EROWA ITS 50
a mnoho dalšího...

umístění: Polsko
telefon: +48 603 510 566

Název stroje: Vertikální obráběcí centrum
Katalogové číslo: 13390
Typ, parametry: VMC 1260 E CNC
Výrobce: ZPS, a.s., Zlín
Rok výroby:
2000
Popis:
pracovní pojezd:
- osa x (pracovní stůl) 1270 mm
- osa y (křížový suport) 610 mm
- osa z (vřeteník) 760 mm
vzdálenosti:
- čelo vřetena od stolu 150-190 mm
- osa vřetena od stojanu 635 mm
- pracovní stůl od podlahy 910 mm
posuvy:
- pracovní posuvy v osách X, Y, Z 0-8 m/min
- programovatelně až do 20 m/min
- rychloposuv v ose X, Y, Z 20 mm
přesnost:
- odměřovací systém v ose X,Y,Z nepřímý
- měřění a vyhodnocení podle normy VDI/DGQ 3441
- přesnost polohování v ose X,Y,Z 0,010 mm
- opakovaná přesnost v ose X,Y,Z 0,008 mm
- měření a vyhodnocení podle normy JIS B 6336
- přesnost polohování v ose X,Y,Z +-0,003 mm
- opakovaná přesnost v ose X,Y,Z +- 0,002 mm
pracovní stůl:
- pracovní plocha 1450x590 mm
- počet T drážek x šířka 5x18 mm
- rozměr střední drážky 18 H6 mm
- rozměr středícího otvoru prům. 30 H6 mm
- rozteč drážek 125 mm
- max. zatížení 1350 kg
- max. rozměry obrobku při max. délce nástroje 300 mm 1016x590x300 mm
vřeteno:
- rozsah otáček:
- nižší řada 0-1250 ot/min.
- vyšší řada 1251-5000 ot/min.
- přenos kroutícího momentu dvoustupňovou planetovou převodovkou
- průměr vřetena v předním ložisku 90 mm
- upínací kužel nástroje ISO 50
- polohování elektrické
zásobník nástrojů:
- nástrojový držák 50-A/DIN 69 871-1
- upínací čep 50-A/DIN 69 872
- počet nástrojů v zásobníku/na stroji 16/32
- čas výměny - nástroj za nástroj 8 s
- vyhledávání nástroje obousměrně
- max. průměr nástroje:
- při plném obsazení zásobníku 130 mm
- s vynecháním místa 220 mm
- max. délka nástroje 300 mm
- max. hmotnost nástroje 8 kg
- max. hmotnost všech nástrojů v jednom zásobníku 108 kg
pohony:
- vřeteno:
- výkon trvale 18,5 kW
- výkon při přetížení (S6 - 30 min) 22 kW
- jmenovité otáčky 1500 ot/min.
- max. kroutící moment 208 Nm
- max. kroutící momen

Název stroje: Vertikální obráběcí centrum
Katalogové číslo: 12328
Typ, parametry: MCFV 840 CNC
Výrobce: ZPS, a.s., Zlín
Rok výroby:
2005
Popis:
Pojezdy:
- osa X 800 mm
- osa Y 400 mm
- osa Z 635 mm
Rychloposuv X,Y,Z 16 m/min
Stůl:
- šířka x délka 1000x500 mm
- max. zatížení stolu 500 kg
- T drážky (počet x šířka x rozteč) 5x14x100 mm
- rozměr střední drážky 14 H6 mm
Vřeteno:
- pohony Control Techniques
- nástrojový upínací kužel ISO 40
- max. otáčky 8000/min
- výkon motoru 11/15 kW
- max. kroutící moment na vřetenu 208/286 Nm
- vzdálenost čela od vřetena stolu 735 mm
- polohování vřetena elektrické
- typ převodu řemenový
Zásobník nástrojů:
- počet míst v zásobníku 24 ks
- max. průměr nástroje 90 mm
- max. průměr nástroje s vynecháním místa 160 mm
- max. délka nástroje 300 mm
- max. hmotnost nástroje 8 kg
- čas výměny nástroje z jednoho zásobníku 8 s
Základní údaje:
- max. pracovní výška stroje 2950 mm
- šířka x hloubka 2500x2110 mm
- hmotnost stroje (bez příslušenství) 5900 kg
- objem nádrže chlazení s dopravníkem třísek 275 l

ethernet

vmc
Stav: ZAPOJENO, možno předvést v chodu

Prodáme lehce použitou 4. a 5. osu Kitagawa TT251, r. v. 2015. Zakoupeno v r. 2017 jako nové příslušenství ke stroji MAS MCV 1270. Používáno pouze jako záloha 5-osé frézky, tj. celkově použito cca 1 – 2 měsíce celkově, nyní zakonzervováno. V případě vážného zájmu jsme schopni ukázat stůl v provozu pod proudem.

Základní parametry:

Naklopení: -35° až +110°
Průměr stolu: 250 mm

CNC soustružnické a frézovací centrum DMG MORI NTX 2000/1500 SZM bylo vyrobeno v roce 2018 v Japonsku společností DMG MORI CO., LTD.

Technické specifikace soustružnicko-frézovacího centra DMG MORI NTX 2000/1500 SZM
Obecné údaje
- posuv v ose X1/Y/Z1: 495/± 125/1560 mm
- posuv v ose X2/Z2: 160/1402 mm
- rozsah otáčení v ose B: ± 120°
- rychlý posuv v ose X1,Y,Z1: 40 m/min
- rychlý posuv v ose X2/Z2/A: 30/38/30 m/min
- rychlý posuv v ose B/C: 100/250 ot/min
- výkyv nad příčným suportem: 660 mm
- výkyv nad příčným suportem (revolver): 300 mm
- maximální průměr soustružení (nástrojové vřeteno): 660 mm
- maximální průměr soustružení (revolver): 274 mm
- maximální průměr tyče: 65 mm
- maximální délka soustružení: 1540 mm
- maximální vzdálenost mezi koncem vřetena a koníkem nebo mezi konci vřetena: 1760 mm
- potřeba stlačeného vzduchu: 650 l/min
- výkon motoru čerpadla chladicí kapaliny: 1,1 kW
- objem nádrže chladicí kapaliny: 675 l
- objem nádrže chladiče vřetenového oleje: 20 l
- objem nádrže hydraulického oleje: 20 l
- objem nádrže chladiče chladicí kapaliny: 192 l
- prostorové nároky (D x Š): 4110 x 2992 mm
- hmotnost stroje DMG MORI NTX 2000/1500 SZM: 16000 kg

Hlavní vřeteno
- maximální otáčky: 5000 ot/min
- průměr otvoru: 73 mm
- konec vřetena: JIS A2-6
- průměr vnitřního ložiska: 120 mm
- minimální úhel indexování: 0,0001°
- výkon pohonu (30 min/kontinuální výkon): 22/18,5 kW
- krouticí moment (15% ED/ 30 min/kontinuální výkon): 230/178/159 Nm

Vybavení obráběcího centra DMG MORI
- CNC řídicí jednotka: FANUC F31iB5
- ovládací panel ERGOline Touch s jednotným uživatelským rozhraním CELOS
- chlazení vřetena (nástrojové vřeteno)
- systém proplachování vřetena stlačeným vzduchem
- odlučovač olejové mlhy 200 mm
- dopravník třísek
- filtrační systém: KNOLL/ INTERLIT
- systém automatického vypínání
- osvětlení pracovního prostoru
- ovládání nožním spínačem
- USB port

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum WAFO VS-8 SMART bylo vyrobeno v roce 2022 v Polsku společností Warszawska Fabryka Obrabiarek WAFO Sp. z o.o. Stroj byl používán příležitostně a má odpracováno malé množství hodin.

Technická specifikace CNC frézky WAFO VS-8 SMART
- posuv v ose X/Y/Z: 400/300/500 mm
- rychlost posuvu v ose X,Y,Z: 10 m/min
- rychlý posuv v ose X,Y,Z: 15 m/min
- maximální hmotnost obrobku: 150 kg
- rozměry pracovního stolu (D x Š): 600 x 300 mm
- maximální otáčky vřetena: 10000 ot/min
- kužel vřetena: BT40
- výkon pohonu vřetena: 3,7 kW
- typ pohonu vřetena: pásový
- maximální vzdálenost od vřetena k povrchu pracovního stolu: 580 mm
- minimální vzdálenost od vřetena k povrchu pracovního stolu: 80 mm
- maximální průměr nástroje: 95 mm
- maximální délka nástroje: 150 mm
- maximální hmotnost nástroje: 8 kg
- počet T-drážek: 3
- šířka T-drážek: 16 mm
- výkon servomotoru v ose X/Y/Z: 750/750/2000 W
- výkon čerpadla chladicí kapaliny: 90 W
- výkon motoru: 5,5 kW
- napájení: 3x 400 VAC; 50 Hz
- rozměry (D x Š x V): 2068 x 2365 x 2500 mm
- hmotnost stroje WAFO VS-8 SMART: 2100 kg

Vybavení frézovacího centra WAFO VS-8S
- CNC řídicí jednotka SIEMENS SINUMERIK 828D s nadstavbou ShopMill a 3D simulací
- 20polohový bubnový zásobník nástrojů
- servomotory ve všech osách
- vyhazovač třísek se zásobníkem
- pistole na stlačený vzduch
- lineární vedení ve všech osách
- kuličkové šrouby ve všech osách
- čerpadlo chladicí kapaliny
- LED lampa indikující stav stroje
- osvětlení pracovního prostoru
- rozhraní RJ45
- DTR – Technická a provozní dokumentace
- certifikát CE

umístění: Polsko
telefon: +48 603 510 566
