Popis

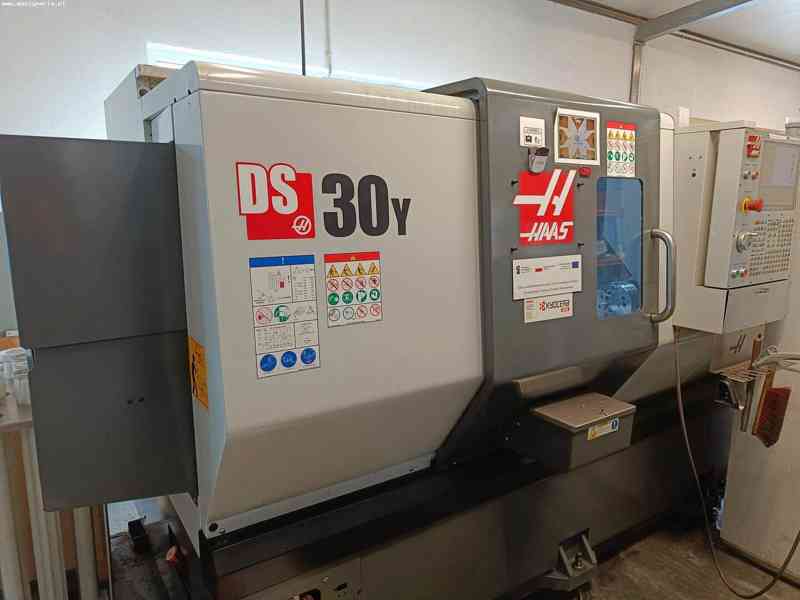

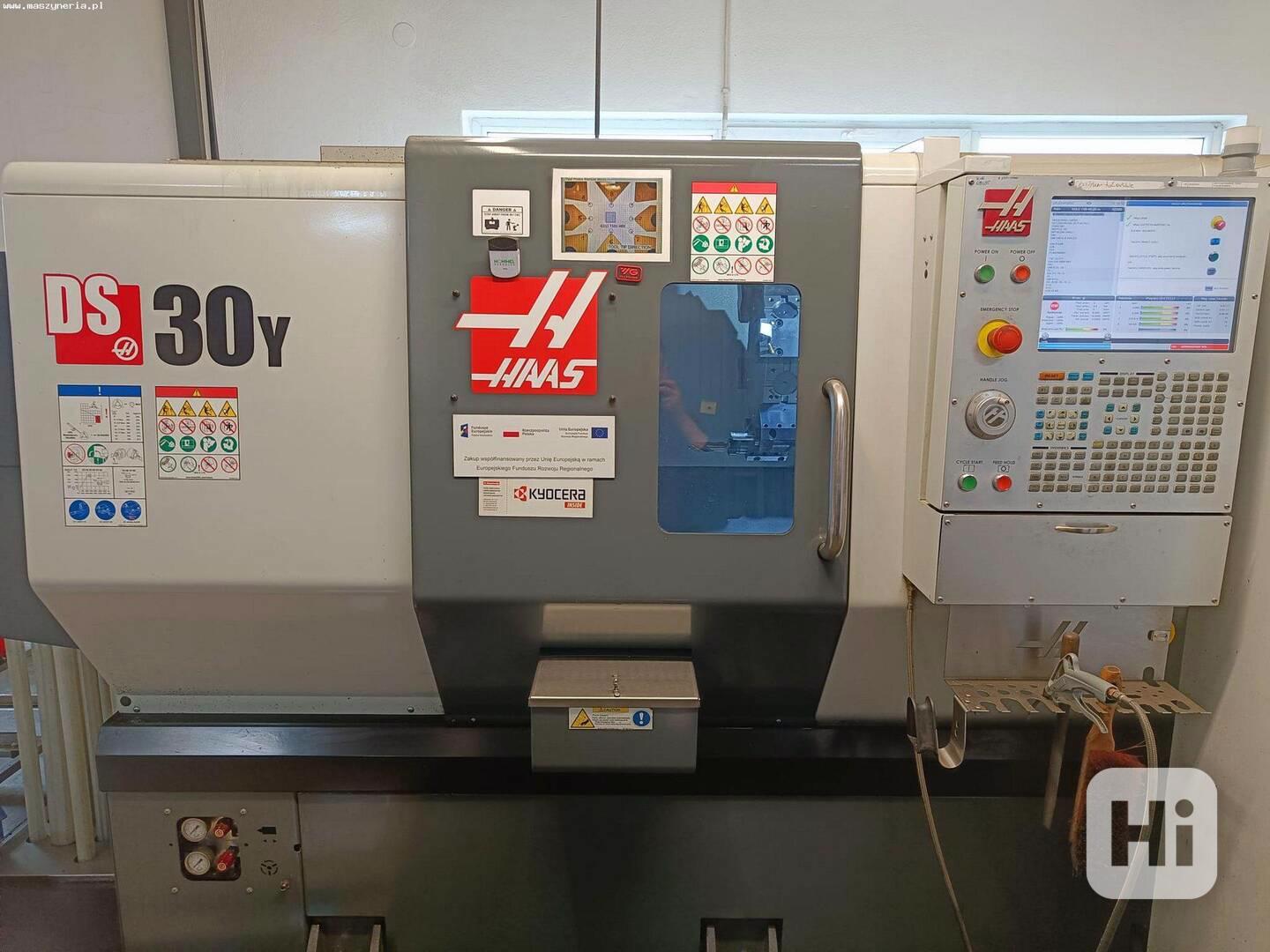

CNC soustružnické centrum HAAS DS-30Y bylo vyrobeno v roce 2019 ve Spojených státech společností HAAS AUTOMATION, INC. Stroj má za dobu své životnosti odpracováno pouze 1467 hodin.
Technické specifikace soustruhu na kov HAAS DS-30Y
Obecné údaje
maximální průměr soustružení: 457 mm
maximální průměr tyče: 76 mm
výkyv nad ložem: 806 mm
výkyv nad příčným suportem: 527 mm
posuv v osách X/Y/Z: 318/50/584 mm
rychlý posuv v ose X/Y/Z: 12/12/24 m/min
přítlačná síla v ose X/Y/Z: 18,2/10,2/22,7 kN
počet poháněných nástrojů: 12
otáčky poháněných nástrojů: 4000 ot/min
výkon pohonu poháněných nástrojů: 9 kW
přesnost polohování: ± 0,005 mm
opakovatelnost polohování: ± 0,003 mm
počet provozních hodin: 1467 h
doba zapnutí stroje: 5667 h
hmotnost stroje HAAS DS-30Y: 7221 kg
Hlavní vřeteno
maximální otáčky: 4500 ot/min
maximální točivý moment (při 600 ot/min): 373 Nm
výkon pohonu: 22,4 kW
průměr otvoru: 88,9 mm
průměr sklíčidla: 254 mm
konec vřetena: A2-6
Protivřeteno
maximální otáčky: 4800 ot/min
maximální točivý moment (při 700 ot/min): 149 Nm
výkon pohonu: 14,9 kW
průměr otvoru: 51 mm
průměr sklíčidla: 210 mm
konec vřetena: A2-5
Vybavení soustruhu HAAS
CNC řídicí jednotka: HAAS
osa Y
protivřeteno

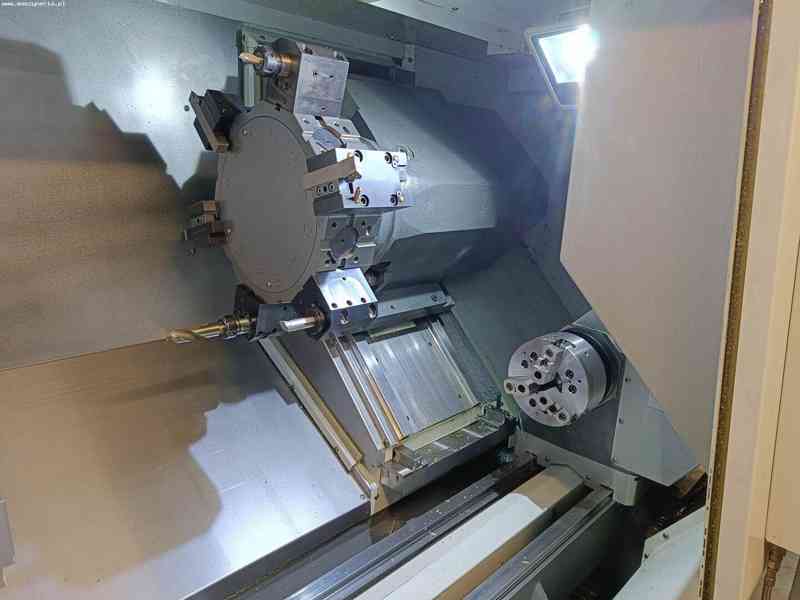

12polohový revolver typu BMT65
poháněné nástroje
automatická sonda pro měření nástrojů
systém HaasConnect (vzdálené sledování stavu stroje prostřednictvím protokolu VNC)
hydraulické tříčelisťové sklíčidlo s měkkými čelistmi na hlavním vřetenu
hydraulické tříčelisťové sklíčidlo s měkkými čelistmi na sběrači
elektronický knoflík
možnost závitování bez kompenzačního držáku
programovatelný, pneumaticky aktivovaný systém odebírání obrobků
systém vyfukování sklíčidla aktivovaný kódem M
teplotní kompenzace kuličkových šroubů
možnost připojení systému stlačeného vzduchu
chladicí systém s výsuvnou nádrží na chladicí kapalinu
automatický centrální mazací systém
včasná detekce výpadku napájení
umístění: Polsko
