Popis

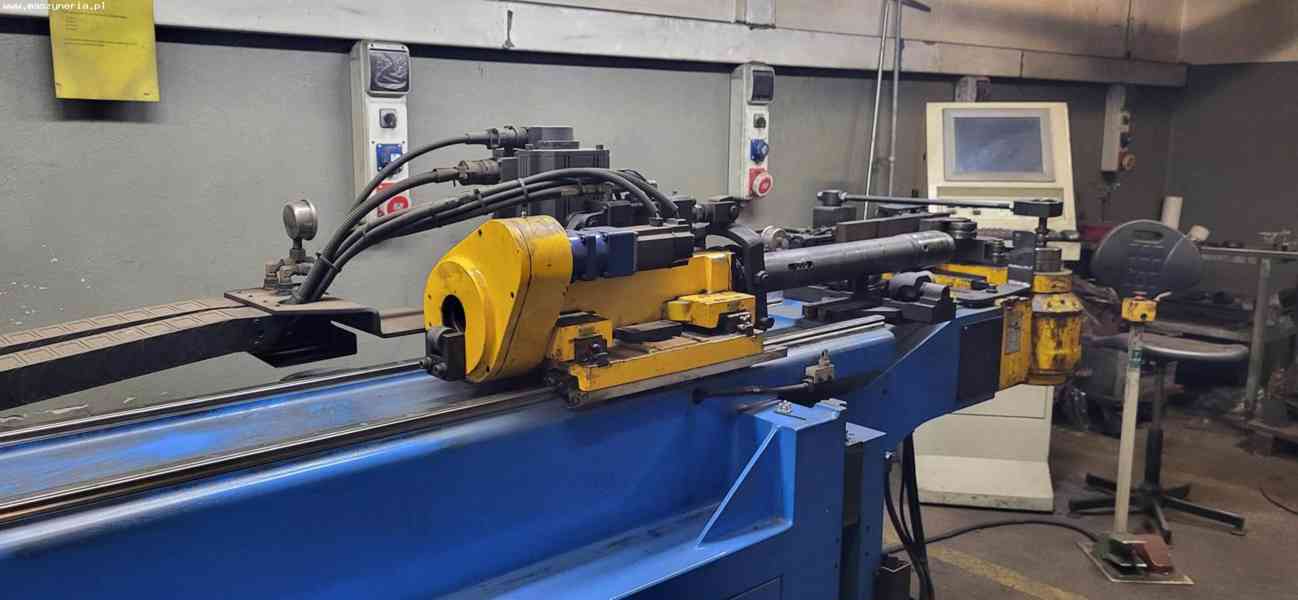

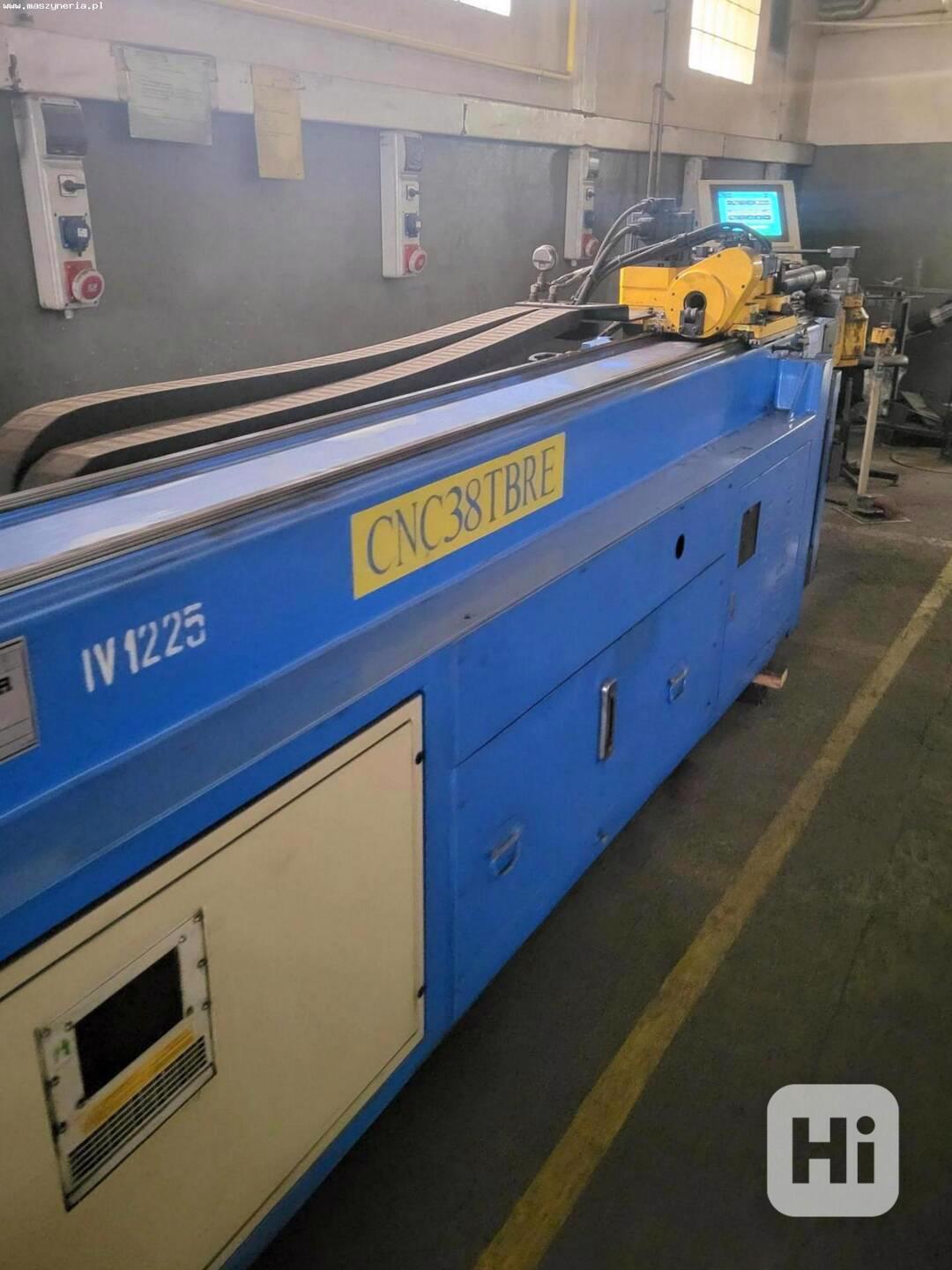

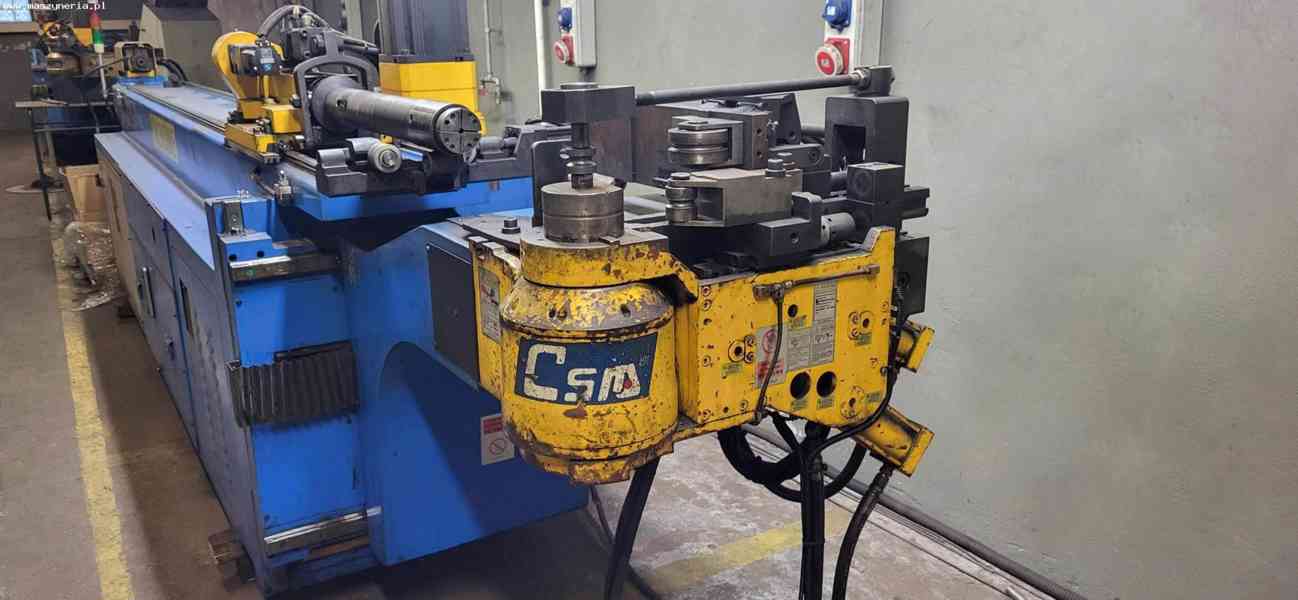

Zakružovačka trubek a profilů CSM CNC38TBRE byla vyrobena v roce 2008 v Číně společností CHIAO SHENG MACHINERY CO., LTD.
Technické specifikace zakružovačky trubek CSM CNC38TBRE
- CNC řídicí jednotka
- maximální vnější průměr trubky (S=40 kgf/mm2): 38,1x1,8 mm
- ohýbací kapacita (kulatá trubka, neželezný kov, S=25 kgf/mm2): 38,1x3 mm
- ohýbací kapacita (kulatá trubka, nerezová ocel, S=60 kgf/mm2): 38,1x1,2 mm
- ohýbací kapacita (čtvercová trubka, měkká ocel, S=40 kgf/mm2): 30x1,5 mm
- ohýbací kapacita (kulatá tyč, měkká ocel, S=40 kgf/mm2): 20 mm
- maximální úhel ohybu: 190°
- poloměr ohybu: 25-150 mm
- poloměr ohybu (čtvercová trubka): 25-130 mm
- maximální rozdíl mezi dvěma poloměry: 50 mm
- maximální válcovací kapacita (S=40 kgf/mm2): 38x1,8 mm
- poloměr válcování: ≥ 7D mm
- rychlost ohýbání (D.O.B.): 166°/s
- přesnost ohýbání (D.O.B.): ± 0,01°
- rychlost posuvu (D.B.B.): 730 mm/s
- přesnost posuvu (D.B.B.): ± 0,01 mm
- rychlost otáčení (P.O.B.): 320°/s
- přesnost otáčení (P.O.B.): ± 0,01°
- pracovní výška: 1100 mm
- výška osy nástroje: 28 mm
- nástroje
- objem hydraulické nádrže: 130 l
- hydraulický tlak: 100-140 kgf/cm2
- výkon hydraulického motoru: 2,2 kW
- celkový výkon: 12,5 kW
- rozměry (D x Š x V): 5200 x 900 x 1400 mm
- hmotnost stroje CSM: 2500 kg
umístění: Polsko
telefon: +48 603 510 566
