Zakružovačky

Zakružovačka trubek a profilů DURMA PBH 100 byla vyrobena v roce 2016 v Turecku společností Durmazlar Machinery Inc.

Technické specifikace zakružovačky trubek a profilů DURMA PBH 100
- počet válců: 3
- průměr válce: 315 mm
- průměr hřídele: 110 mm
- pracovní rychlost: 8 m/min
- výkon motoru: 11 kW
- objem olejové nádrže: 120 l
- rozměry (d x š x v): 2000 x 1650 x 1800 mm
- hmotnost stroje: 4850 kg

Vybavení ohýbačky trubek a profilů DURMA
- 3osé (Z,U,C) boční podpěry ovládané hydraulicky
- speciální podpěra pro úhlový profil
- digitální odečty (osy X a Y)
- elektrická a hydraulická ochrana proti přetížení
- samostatný ovládací panel
- tlačítko pro uvolnění válců
- DTR – Technická provozní dokumentace

umístění: Polsko
telefon: +48 603 510 566

Prodám hydraulickou nábytkářskou ohýbačku Trubek. k.č. 1496 typ XOTH 40,
max. průměr ohýbané trubky 40mm, příslušenství 2x rolna z toho 1x na stroji.

Prodám zakružovačku plechu k.č. 1521 typ XZMP 3150/16-24mm PIESOK rok výroby 1987,
možnost zakružovat profily na předsunutých rolnách , technický stav výborný ( používána jen příležitostně) zakružovací kladky k dispozici.
technické parametry: minimální zakružovací průměr plechu 550mm, min průměr zakružovaného úhelníku 1000mm. Max tloštka plechu předohýbaného 16mm, zakružovaného 24mm. hmotnost 40.000kg příkon 88kVA.

prodám k.č. 1496 ohýbačku trubek typ XOTH 40 PIESOK rok výroby 1980 max průměr trubek 40mm, příslušenství 2 x ohýbací rolny. ( 1x na stroji)

Prodáme použitou zakružovačku plechu XZM 2000/4A, r. v. 1979. Stroj je v dobrém technickém stavu a obhlídka v provozu pod proudem je možná.

Technické parametry:

Max. délka zakružování: 2000 mm
Max. tloušťka plechu: 4 mm
Nejmenší vnitřní průměr zakroužené trouby: 220 mm
Největší vrcholový úhel kuželovitých trub: 34°30´
Průměr válce:
horního: 152 mm
dolního: 168 mm
zadního: 170 mm
Výkon elektromotoru:
pro pohon válců: 4 kW
pro přestavování zadního válce: 1,1 kW
Rozměry stroje:
délka: 3100 mm
šířka: 1090 mm
výška: 1180 mm
Hmotnost stroje: 2520 kg

Inv. číslo: 5781
Typ: C-200 (RR-14)
Výrobce: AGME
Vyrobeno: -
Parametry:
Řídící systém: Staiger Mohilo DMF-P V3

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

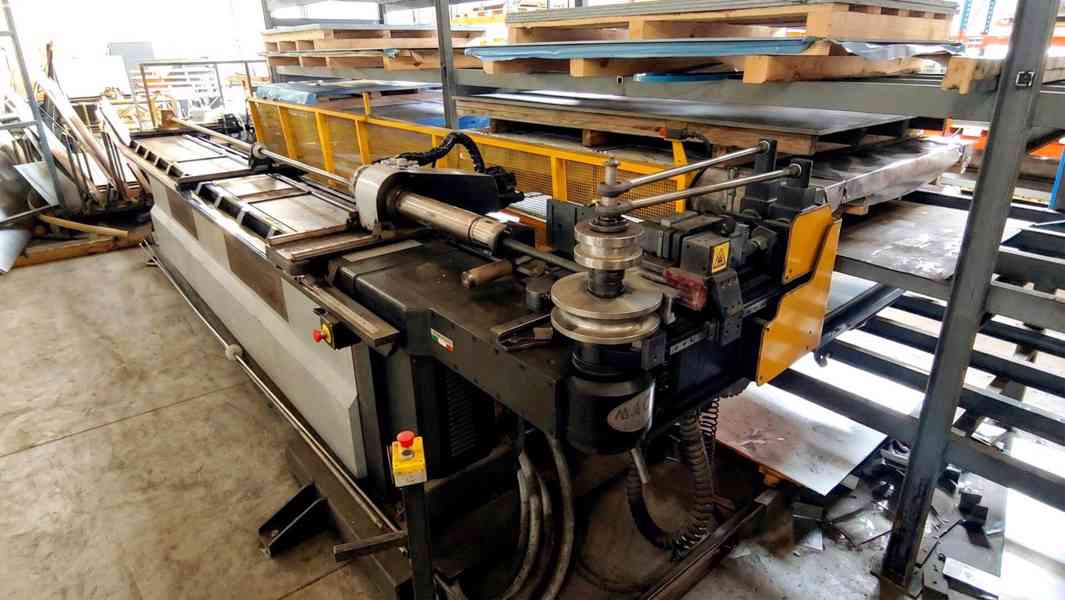

Zakružovačka trubek MACRI ITALIA PROVAR 6-90 U-D vyrobená v roce 2021 v Itálii je určena pro plně automatické a přesné ohýbání trubek a profilů o maximálním průměru 90 mm. Stroj je prakticky nový – má za sebou pouhých 20 hodin provozu.

Technické specifikace zakružovačky trubek a profilů MACRI ITALIA PROVAR 6-90 U-D
- počet os: 6
- maximální průměr trubky: 90 mm
- užitečná pracovní délka: 3600 mm
- maximální úhel ohybu: 195°
- rychlost ohýbání (osa Y): 45°/1″
- rychlost posunu (osa X): 650 mm/1″
- maximální rychlost otáčení upínače (osa Z): 180°/1″
- maximální rychlost pohybu (osa B1): 6 mt/1″
- maximální rychlost pojezdu (osa B2): 6 mt/1″
- maximální rychlost pohybu (osa A): 4 mt/1″
- tolerance osy Y: ± 0,1°
- tolerance osy X: ± 0,1 mm
- tolerance osy Z: ± 0,1°
- tolerance osy B1: ± 0,1 mm
- tolerance osy B2: ± 0,1 mm
- tolerance osy A: ± 0,1 mm
- zdvih osy A: 210 mm
- zdvih vřetena při vtažení: 140 mm
- směr otáčení: ve směru hodinových ručiček
- 3 pracovní úrovně s proměnlivým poloměrem v automatickém režimu
- provozní doba: 20 h
- výkon: 36 kW
- napájení: 400 V; 50 Hz
- hmotnost stroje: cca 6500 kg

Vybavení zakružovačky MACRI PROVAR
- 3D software s antikolizním systémem a automatickou korekcí obrobku
- bezkartáčové servomotory na všech osách
- nástroje pro trubky o průměru 63 mm; 76,1 mm; 88,9 mm
- systém rychlé výměny nástrojů založený na pevných vzdálenostech, které jsou nedílnou součástí každého nástroje
- včasné vysunutí trnu
- automatické mazání trnů
- výměník tepla
- lineární vedení: BOSCH REXROTH
- epicykloidní reduktory se sníženou vůlí: BONFIGLIOLI
- elektrické komponenty: SCHNEIDER, WAGO, ELTRA
- elektronické komponenty
servopohon: ELCOM
motory: LAFERT
- pneumatické komponenty: CAMOZZI
- hydraulické komponenty: PARKER
- hliníková bezpečnostní rohož 3×1 m
- návod k obsluze
- technická dokumentace stroje
- CE prohlášení o shodě

umístění: Polsko
telefon: +48 603 510 566

Prodáme použitou NC ohýbačku profilů HK 010/A, r. v. 2000, český výrobce HUKUBAKR. Ohýbačka fungovala do nedávna v plném provozu na jednu směnu cca. 2-3 dny v týdnu. V současné chvíli je ohýbačka připojena a je možné ji plně odzkoušet. V roce 2014 byl měněn hydraulický systém. V roce 2015 došlo k výměně řídícího systému. Součástí je uživatelský manuál s řídícím systémem.
Součástí ohýbačky jsou nástroje pro dané profily: viz. níže:
Trubka: Ø 18mm
Trubka: Ø 20mm
Trubka: Ø 22mm
Trubka: Ø 25mm
Trubka: Ø 30mm
Jakl: 20 x 20 mm
Jakl: 25 x 25 mm
Uprofil: 35 x 12 mm

Technické parametry:

Příkon: 5,5 kW
Jmenovitý proud: 11,4 A
jmenovité napětí: 400 V
Délka profilu vložená do stroje: 3000 mm
Rozměr stroje: 3800 x 800 mm
Váha stroje: 800 kg

Inv. číslo: 7628
Typ: -
Výrobce: -
Vyrobeno:
Parametry:
Pracovní délka válců: 2000 mm
Max. tloušťka plechu: 3 mm

Změny a pochybení v technických údajích, informacích a cenách vyhrazeny. Nabídka platí s výhradou meziprodeje.

Prodáme použitý CNC stroj na ohýbání trubek WAFIOS, typ RBV 42 RS, r. v. 2018. Stroj je nyní odstavený, ale dá se zapojit a ukázat v provozu pod proudem.

Přibližné technické parametry:

viz. skeny
Průměr trubky: 10 - 42 x 3 mm
Standardní délky, doporučeno 3000 mm
Ohybový moment: 4,5 kNm
Plnicí tlak, jednotka posuvu: 20 kN
Upínací síla: 58 kN
Hmotnost stroje: cca 4800 kg

Linka na profilování plechů byla vyrobena v roce 2017. Stroj je schopen zpracovat list o rozměrech 92x0,5 mm. Poslední věcí, kterou válcovací stolice vyráběla, byla výztuž pro skladovací police. Účinnost stroje při současném tvaru konečného produktu a při rozměrech 92 mm (šířka) o 0,5 mm (tloušťka) je 7-8 mb za 1 minutu. Profilovací stroj umožňuje výrobu polouzavřených a otevřených profilů různých tvarů. Celá linka má 15 sekcí profilovacích válců, gilotinu, 10t hydraulický lis a také umožňuje nastavit rychlost práce. To umožňuje výrobu složitých profilů mnoha tvarů z plechu o šířce přes 200 mm.

Zařízení:
- profilovací stroj
- kontrolní systém
- gilotina
- hydraulický lis s agregátem

umístění: Polsko
telefon: +48 603 510 566

Tříválcová zakružovačka na plech STROJARNE PIESOK XZMP 3150/6.3C vyrobená v Československu v roce 1983 je určena k předohýbání a válcování plechů do válcových nebo kuželových krytů a segmentů.

Technické údaje zakružovačky na plech STROJARNE PIESOK XZMP 3150/6.3C
- počet válců: 3
- průměr válců: 300 mm
- maximální tloušťka plechu (před ohýbáním): 6,3 mm
- maximální tloušťka plechu (válcování): 10 mm
- maximální šířka plechu (před ohýbáním a válcováním): 3150 mm
- maximální průměr válcované trubky: neomezený
- minimální průměr válcované trubky: 360 mm
- rychlost válcování: 4/8 m/min
- rychlost přemisťování válce: 0,185 m/min
- ovál válcované trubky: 1%
- výkon motoru: 11 kW
- otáčky motoru: 1460 ot/min
- výkon motoru pro polohování: 2x 7,5 kW
- otáčky polohovacího motoru: 700 ot/min
- celkový potřebný výkon: přibližně 28 kW
- výkon hydraulické jednotky: 0,75 kW
- tlak v hydraulickém systému: 4 MPa
- výkon mazacího motoru: 0,37 kW
- napájení: 380 V; 50/60 Hz
- rozměry (d x š x v): 7160 x 1160 x 1400 mm
- hmotnost zakružovačky XZMP 3150/6.3C: 12700 kg

umístění: Polsko
telefon: +48 603 510 566

CNC zakružovačka trubek a profilů SHUZ TUNG CNC 50 BRM vyrobená v roce 2014 na Tchaj-wanu umožňuje plně automatickou sériovou výrobu složitých prostorových obrobků v 5 osách se současným děrováním.

Technické specifikace CNC zakružovačky trnů 3D SHUZ TUNG CNC 50 BRM
- počet os: 5
- maximální kapacita ohýbání trubek: 50×2 mm
- maximální úhel ohybu: 190°
- maximální poloměr ohybu: 220 mm
- rychlost podávání: 1-1000 mm/s
- přesnost podávání (kuličkový šroub): ± 0,01 mm
- maximální délka posuvu: 2500 mm
- maximální délka posuvu s trnem: 3500 mm
- rychlost ohýbání: 120°/s
- přesnost ohýbání: ± 0,05°
- rychlost otáčení: 200°/s
- počet programů: neomezený
- počet ohybů na program: neomezený
- výkon motoru: 50 HP
- objem olejové nádrže: 4,6 l
- maximální tlak oleje: 5 kg/cm2
- průtok oleje: 300 CC/min
- rozměry (d x š x v): 5200 x 1150 x 1400 mm
- hmotnost stroje: 3500 kg

Vybavení zakružovačky trubek CNC50BRM
- CNC řízení
- funkce děrování obrobku (děrování otvorů)
- elektrické mazání
- nástroje

umístění: Polsko
telefon: +48 603 510 566

ZAKRUŽOVAČKA profilů a trubek, stáčečka Filip s POHONEM VŠECH 3 KLADEK, tedy se zvýšenou odolností proti prokluzu. Zakružuje na menší rádiusy než umí typy s pouze 2 hnanými hřídeli. A dokonce i na 1 průjezd, což je nezbytné třeba pro spirály kde se nelze vracet či pro použití silon. kladek na nerez nebo na 4hranné profily co nemají tah bočním třením jako trubky připomínaje podobnost s klínovým řemenem v drážce. Zakružuje TRUBKY do pr.60x2, 50x4, PLNOU KULATINU do pr.38mm, plný 4hran do 35x35mm.

Umí ale i malé kroužky, kupř. plocháč 30x5 na výšku (tedy tvarově jako plochou přírubu či podložku, či šnekovici dopravníku) umí zakružit na rekordně malý vnitřní průměr 97mm. Robustní stroj je ale tak malý a skladný, že váží pouze 66kg. Pro silné profily ji lze snadno motorizovat pouhým nasunutím převodovky na dozadu vystupující hnací hřídel s perodrážkou. Průměr cementovaných a kalených hřídelí 40mm. Bohatě dimenzované řetězové převody. Zakružování a význam pohonu 3 kladek zvýšením odolnosti oproti prokluzu možno vyzkoušet před zakoupením. Desítky různých velikostí kalených či silon. kladek na trubky a profily jsou skladem k zakoupení v OLOMOUCI. DOKLAD+ZÁRUKA+NÁVOD.
Cena 36000
http://zakruzovacka.rajce.idnes.cz/

Kontakty:
premyslfilipzavináčseznam.cz
tel. šestsetosm 85 48 49
