Popis

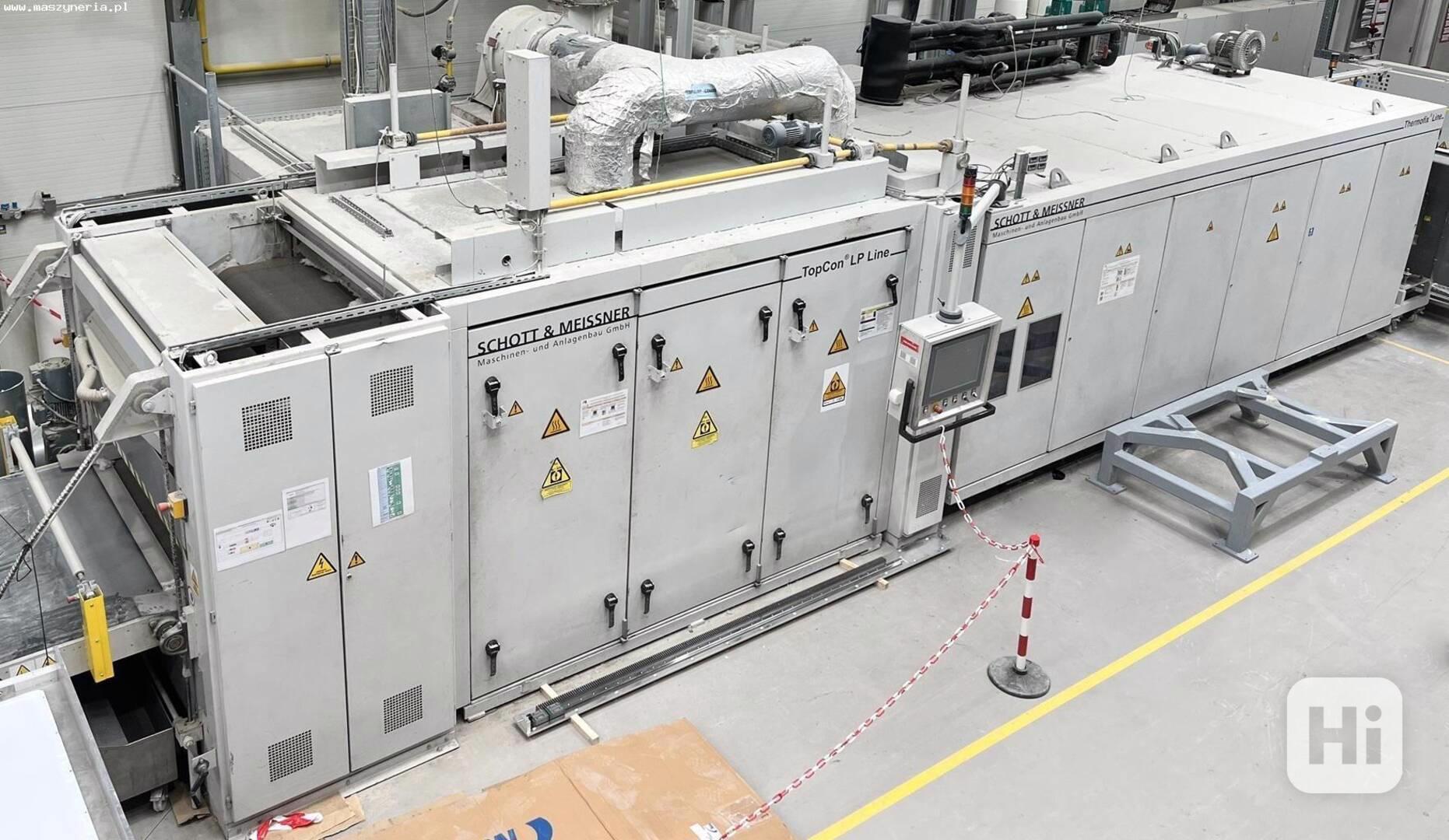

Výrobní linka na netkané textilie SCHOTT & MEISSNER byla postavena v roce 2011 v Německu společností SCHOTT & MEISSNER Maschinen-und Anlagenbau GmbH. Stroj je určen k výrobě technických netkaných textilií, které se používají mimo jiné při výrobě tepelně izolačních rohoží, rohoží ze skleněných vláken a uhlíkových tkanin.
Nabízená linka je plně kompletní a skládá se z následujících komponent:
– otočného vstupního pásu namontovaného na pohyblivém ocelovém rámu a poháněného syntetickým pásem

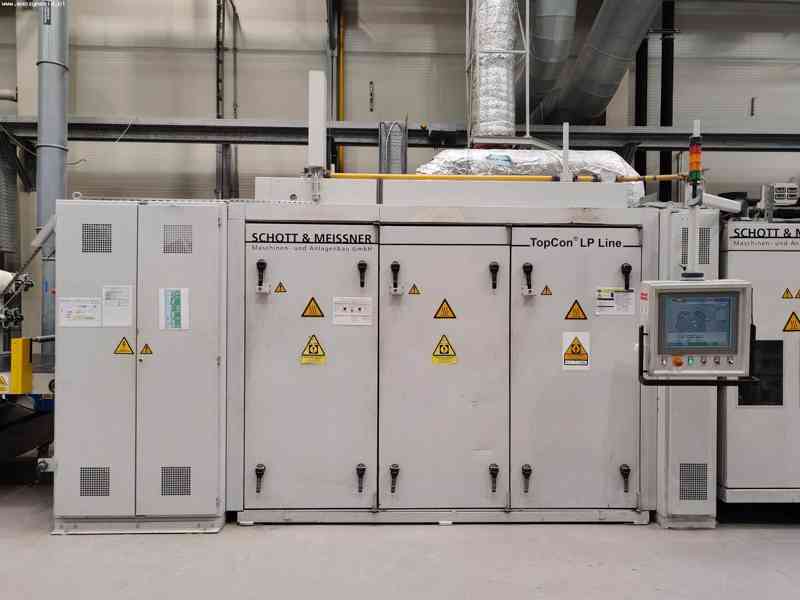

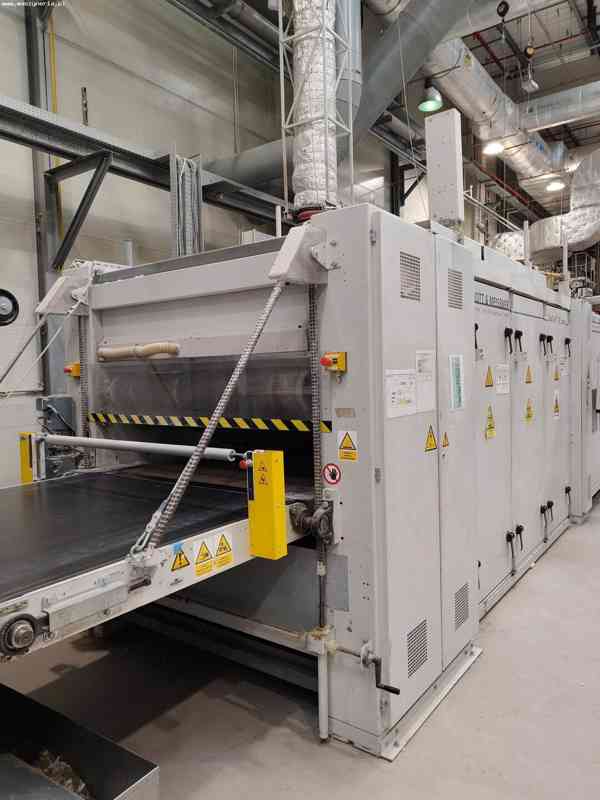

– dvoupásová pec SCHOTT & MEISSNER TopCon LP 1×3 m
– dvoupásový lis SCHOTT & MEISSNER Thermofix 4. generace
– systém křížového řezání s poháněným kruhovým nožem Ø 300 mm, motorizovaným jezdcem a pneumatickým příložníkem
– 10 m přenosový pás s pneumatickým napínáním
– vzestupný navíjecí stroj pro svitky o průměru až 1000 mm
– vícemotorový pohonný systém AC s frekvenčními měniči SIEMENS (6 pohonných stanic)
– operátorský panel HMI MP277 s PLC řídicí jednotkou SIEMENS SIMATIC S7 315
Technická specifikace výrobní linky na netkané textilie SCHOTT & MEISSNER
maximální pracovní šířka: 1200 mm
mechanická pracovní rychlost: 0,5-20 m/min (poměr 1:40)
vstupní výška přenosového pásu: přibližně 1100 mm
výstupní výška přenosového pásu: přibližně 900 mm
vstupní výška navíječe: přibližně 900 mm
výstupní výška navíječe: přibližně 800 mm
rozměry řezací a navíjecí části (D x Š): přibližně 11475 x 2950 mm
kompletní technická dokumentace a návod k obsluze v polštině a angličtině
minimální tlak stlačeného vzduchu: 6 bar
přívodní tlak plynu: 50-100 mbar
požadovaný chladicí výkon: přibližně 80 kW
zdánlivý výkon: přibližně 110 kW/ 220 A
ovládací napětí: 24 V DC
napájení: 3x 400 V; 50 Hz
tepelné ztráty budovy: přibližně 40 kW

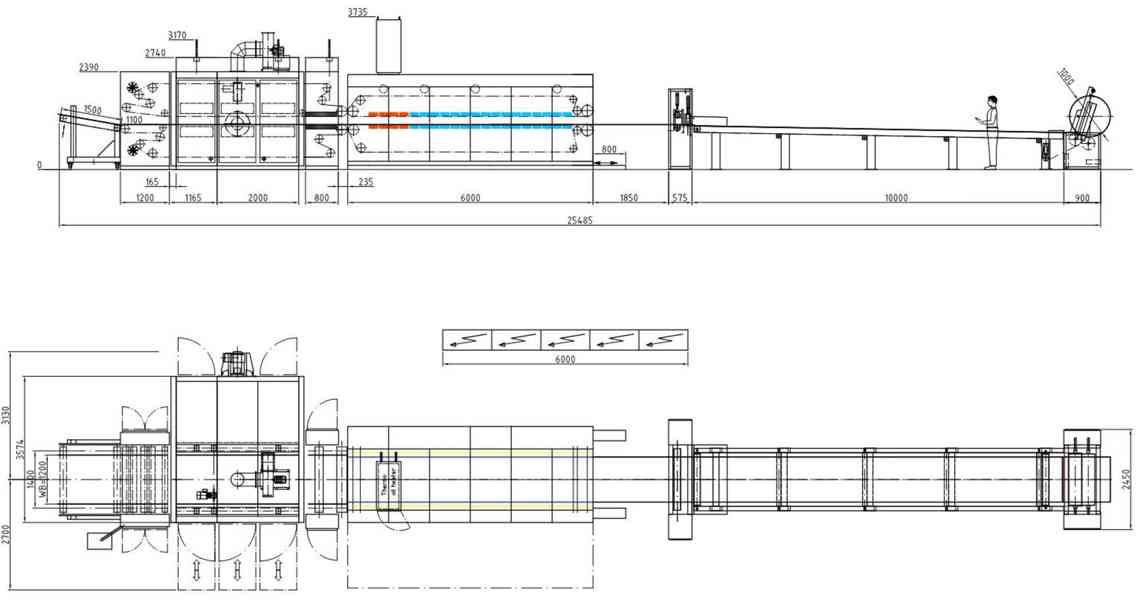

rozměry linky (D x Š): přibližně 25485 x 4600 mm
hmotnost nejtěžšího jednotlivého dílu linky: přibližně 8 t
celková hmotnost linky SCHOTT & MEISSNER: přibližně 20 t
umístění: Polsko
