Popis

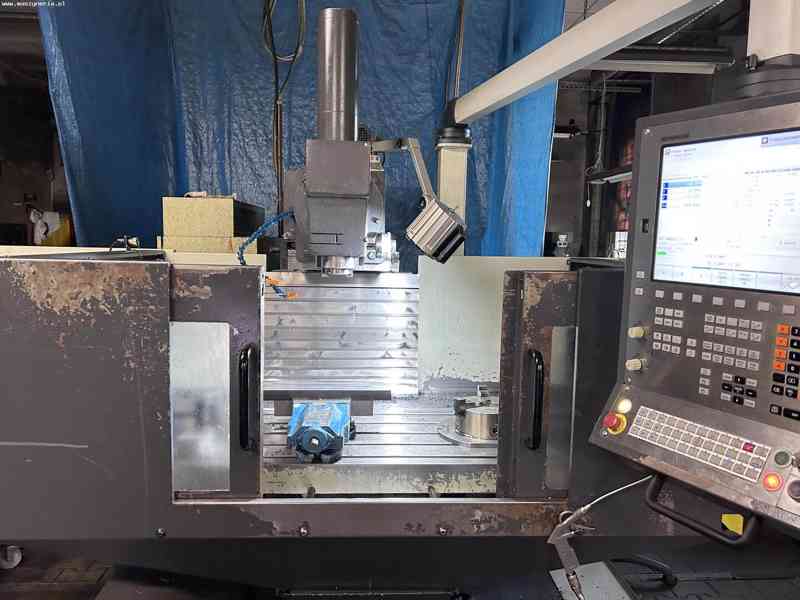

CNC frézka stolová AVIA FNE 50N byla vyrobena v roce 2016 v Polsku společností Fabryka Obrabiarek Precyzyjnych AVIA S.A.
Technické údaje CNC frézky AVIA FNE 50N
Obecné údaje
- posuv v ose X/Y/Z: 800/500/420 mm
- posuv v ose X,Y,Z: 5-2000 mm/min
- rychlý posuv v ose X/Y/Z: 10/10/7 m/min
- maximální hmotnost obrobku: 500 kg
- rychlost otáčení vřetena: 50-4000 ot/min
- nastavení otáček vřetena: plynulé
- výkon pohonu vřetena (100%/40%): 7,5/11 kW
- kužel vřetena: ISO 40
- úhel zkroucení svislé pracovní hlavy: ± 45°
- výsuv pinoly vertikální pracovní hlavy (ruční): 100 mm
- hmotnost vertikální pracovní hlavy: 150 kg
- maximální průměr nástroje: 160 mm
- maximální hmotnost nástroje: 7 kg
- upínací síla nástroje: 10000 N
- výkon motoru hydraulického čerpadla: 0,55 kW
- výkon motoru čerpadla chladicí kapaliny: 0,2 kW
- napájení: 3x 400 VAC; 50 Hz
- rozměry (D x Š x V): 3270 x 4000 x 2100 mm
- hmotnost stroje AVIA FNE 50N: 3000 kg
Horizontální pracovní stůl
- rozměry (D x Š): 1000 x 500 mm
- počet T-drážek: 5
- šířka T-drážek: 18 mm
- rozteč T-drážek: 100 mm
- hmotnost: 250 kg
Vertikální pracovní stůl
- rozměry (D x Š): 500 x 400 mm
- počet T-drážek: 5
- šířka T-drážek: 18 mm
- rozteč T-drážek: 63 mm
Pevná luneta pro dlouhé trny
- průměr pouzdra opěrného ložiska: 56H7 mm
- maximální přípustný průměr frézy: 200 mm
- maximální vzdálenost od čela vřetena k opoře: 280 mm
Vybavení stolní frézky AVIA

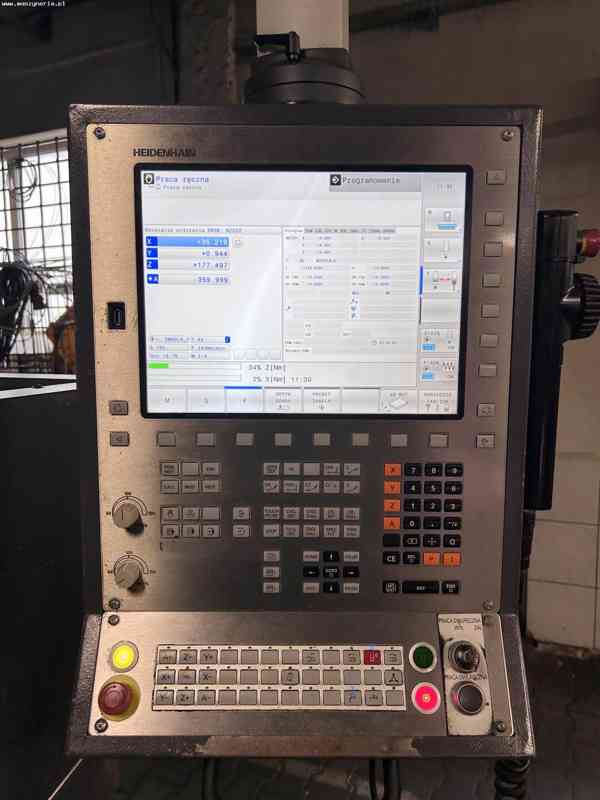

- CNC řízení: HEIDENHAIN TNC 620
- možnost horizontální práce na hlavním vřetenu
- torzní pracovní hlava
- pevná luneta pro dlouhé trny
- pohon ve všech osách: HEIDENHAIN
- osvětlení pracovního prostoru
umístění: Polsko
