Popis

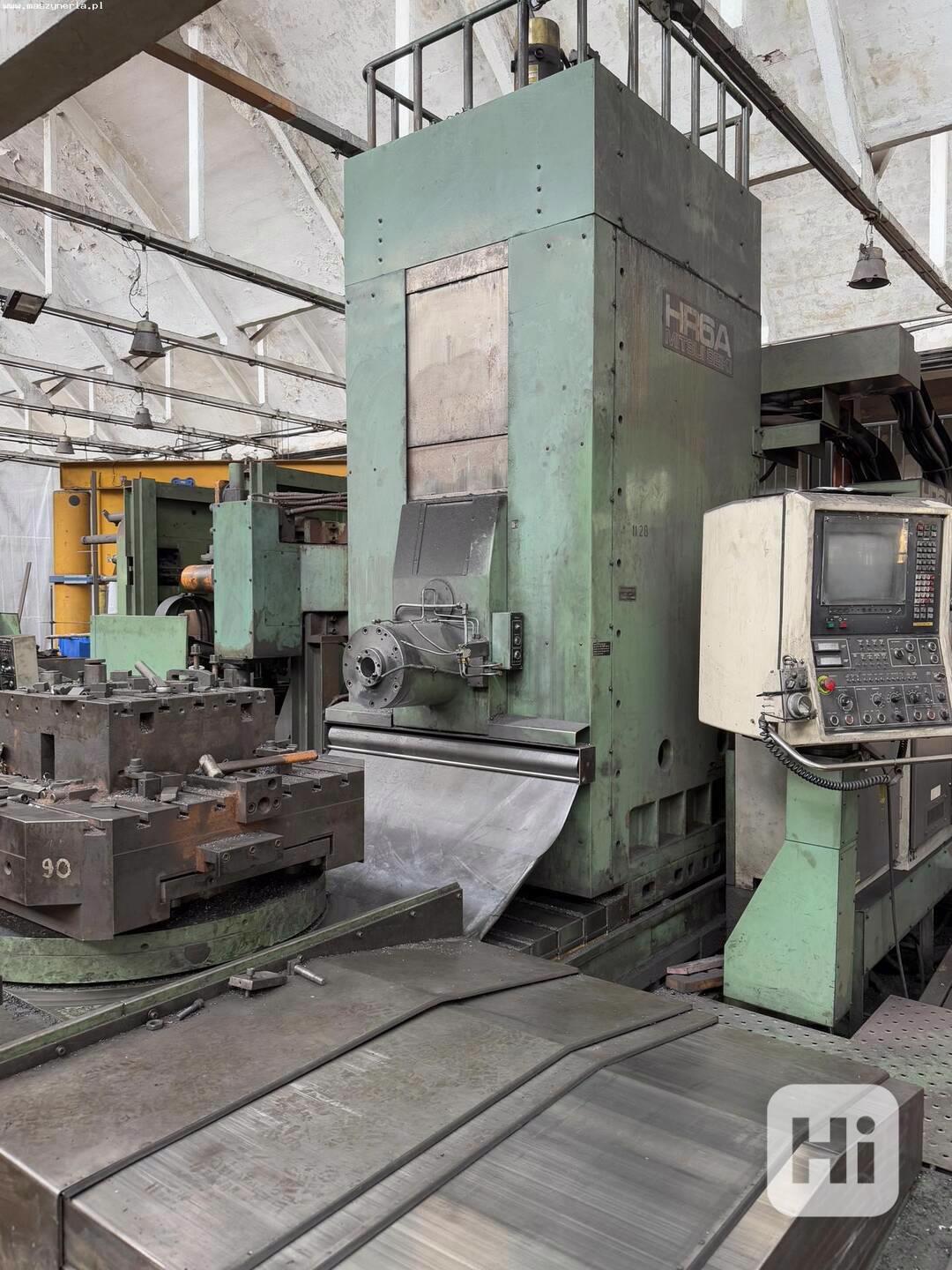

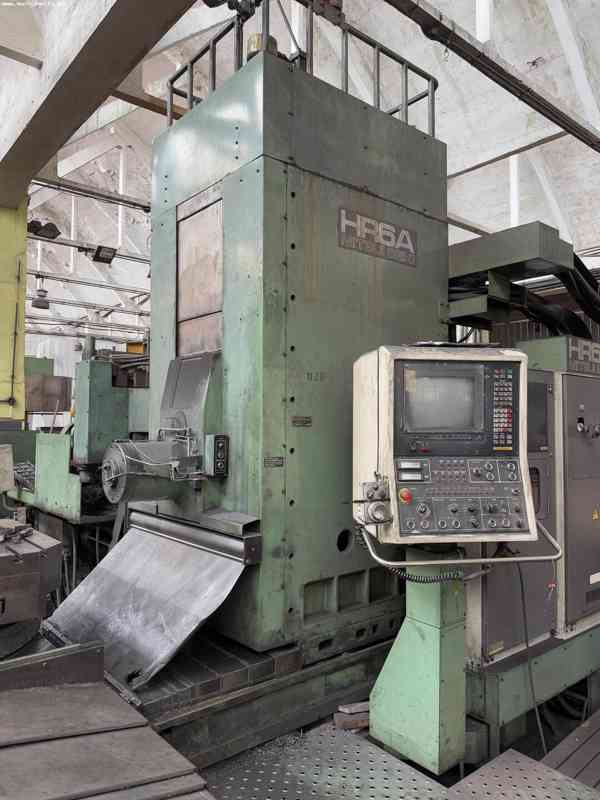

CNC obráběcí centrum MITSUI SEIKI HR6A bylo vyrobeno v roce 1984 v Japonsku společností MITSUI SEIKI KOGYO CO., LTD.
Technické specifikace frézovacího centra MITSUI SEIKI HR6A
- posuv v ose X/Y/Z: 1300/1000/860 mm
- rychlý posuv v osách X,Y,Z: 12000 mm/min
- rychlost posuvu při řezání: 0,1-4000 mm/min
- rozměry pracovního stolu (D x Š): 1000 x 1000 mm
- maximální hmotnost obrobku: 2000 kg
- maximální otáčky vřetena: 4000 ot/min
- minimální otáčky vřetena: 10 ot/min

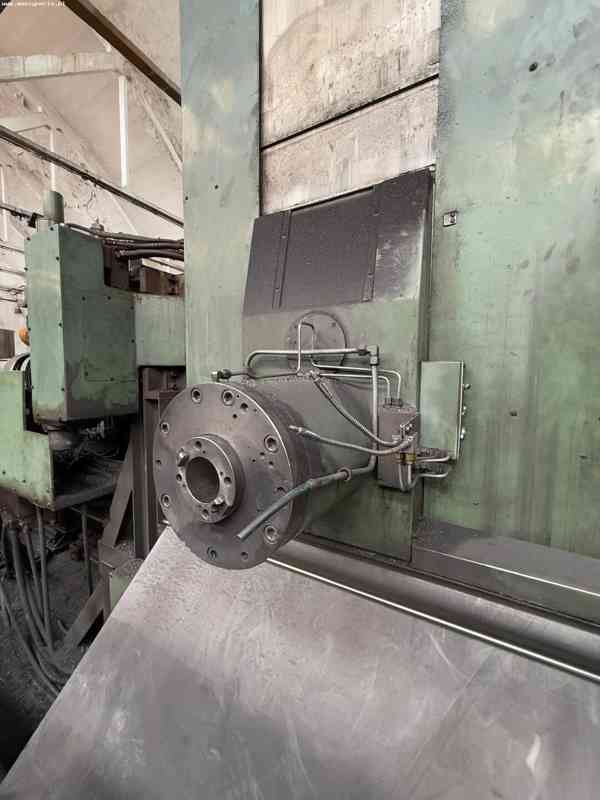

- průměr vřetena: 110 mm
- kužel vřetena: ISO 50
- výkon pohonu vřetena (nepřetržitý provoz/ 30 min): 18,5/22 kW
- průměr vyvrtávání: 250 mm
- průměr závitování: 2″
- maximální průměr frézy: 8″
- vzdálenost od středu vřetena k povrchu pracovního stolu: 50-950 mm
- vzdálenost od čela vřetena ke středu pracovního stolu: 200-1060 mm
- vzdálenost od podlahy k povrchu pracovního stolu: 1300 mm
- počet palet: 6
- maximální průměr nástroje (sousední pozice prázdná/sousední pozice obsazená): 220/125 mm
- maximální délka nástroje: 470 mm
- maximální hmotnost jednoho nástroje: 30 kg
- maximální hmotnost všech nástrojů: 800 kg
- upínací síla nástroje: 3000 kg
- opakovatelnost polohování: ± 0,002 mm
- přesnost polohování: ± 0,01 mm
- úhel indexování pracovního stolu: 1°
- rozměry (D x Š x V): 5070 x 5450 x 3980 mm
- hmotnost stroje MITSUI SEIKI HR6A: přibližně 28000 kg
Vybavení CNC frézky HR6A

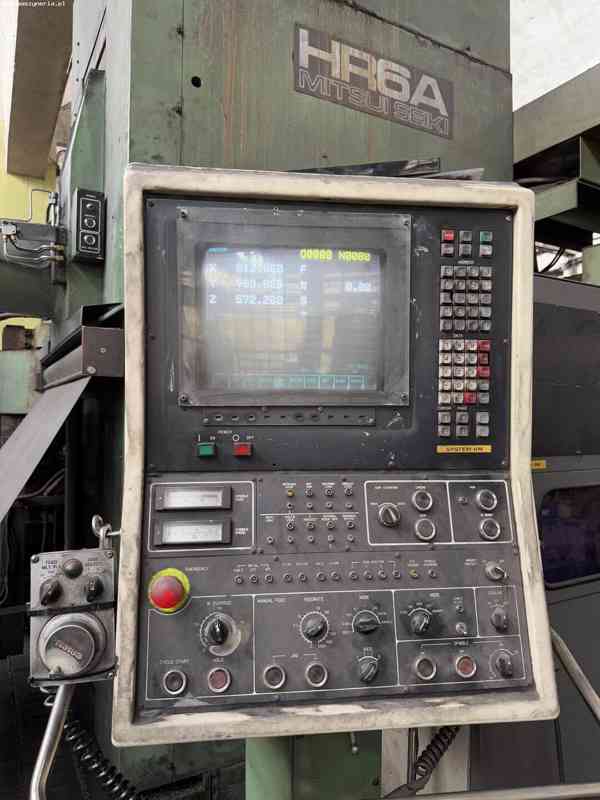

- CNC řídicí jednotka: FANUC SYSTEM 6M MODEL B

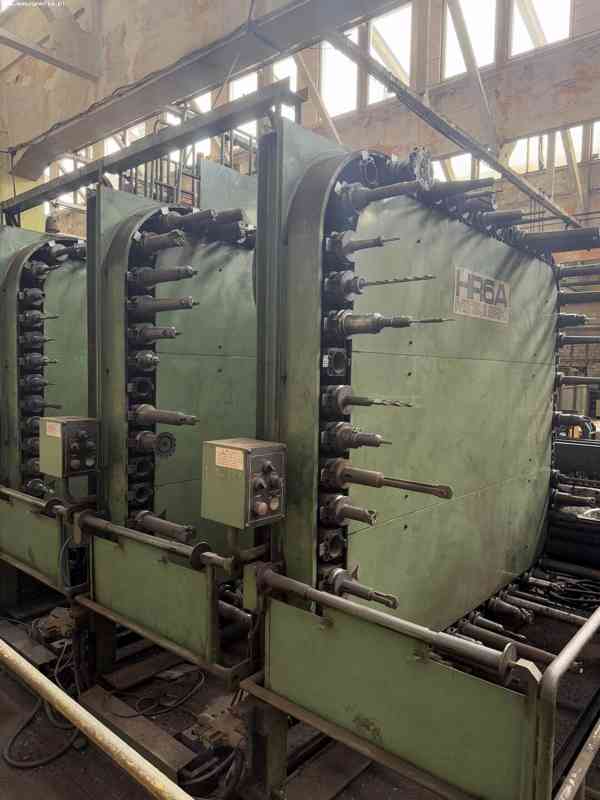

- 180polohový zásobník nástrojů
- automatická výměna nástrojů (ATC)

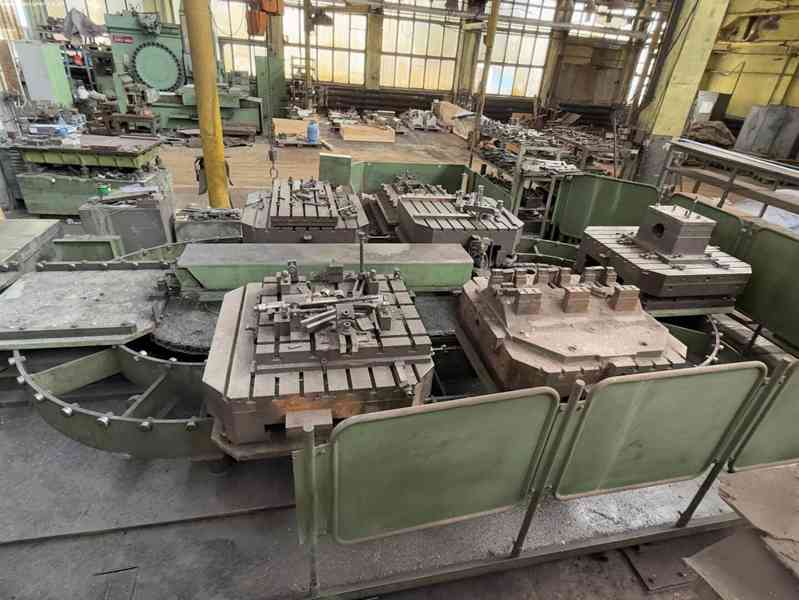

- systém automatické výměny palet
- dopravník třísek
umístění: Polsko
telefon: +48 603 510 566
