Popis

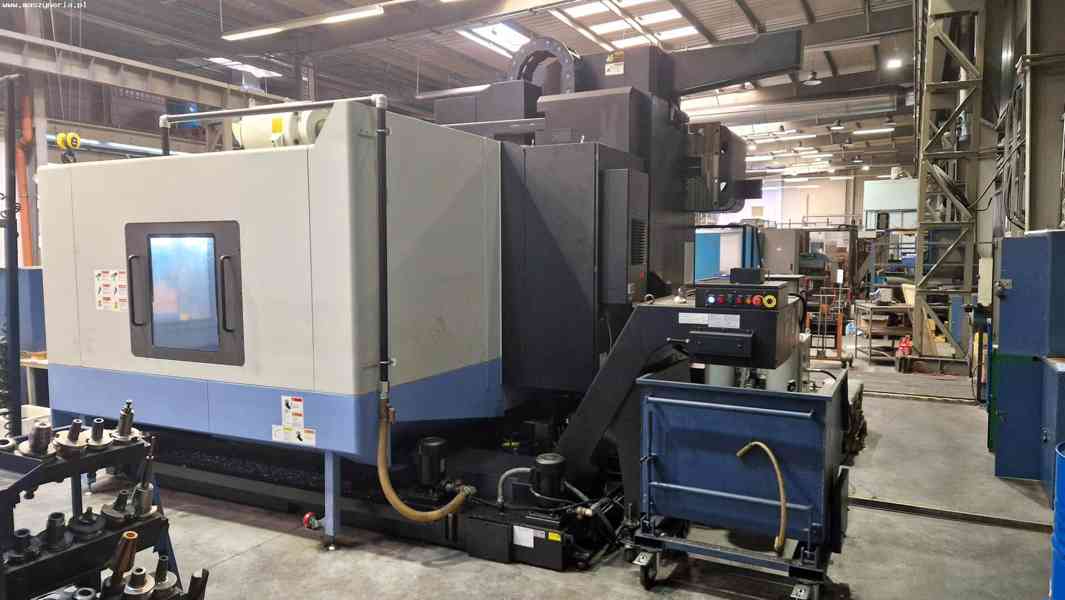

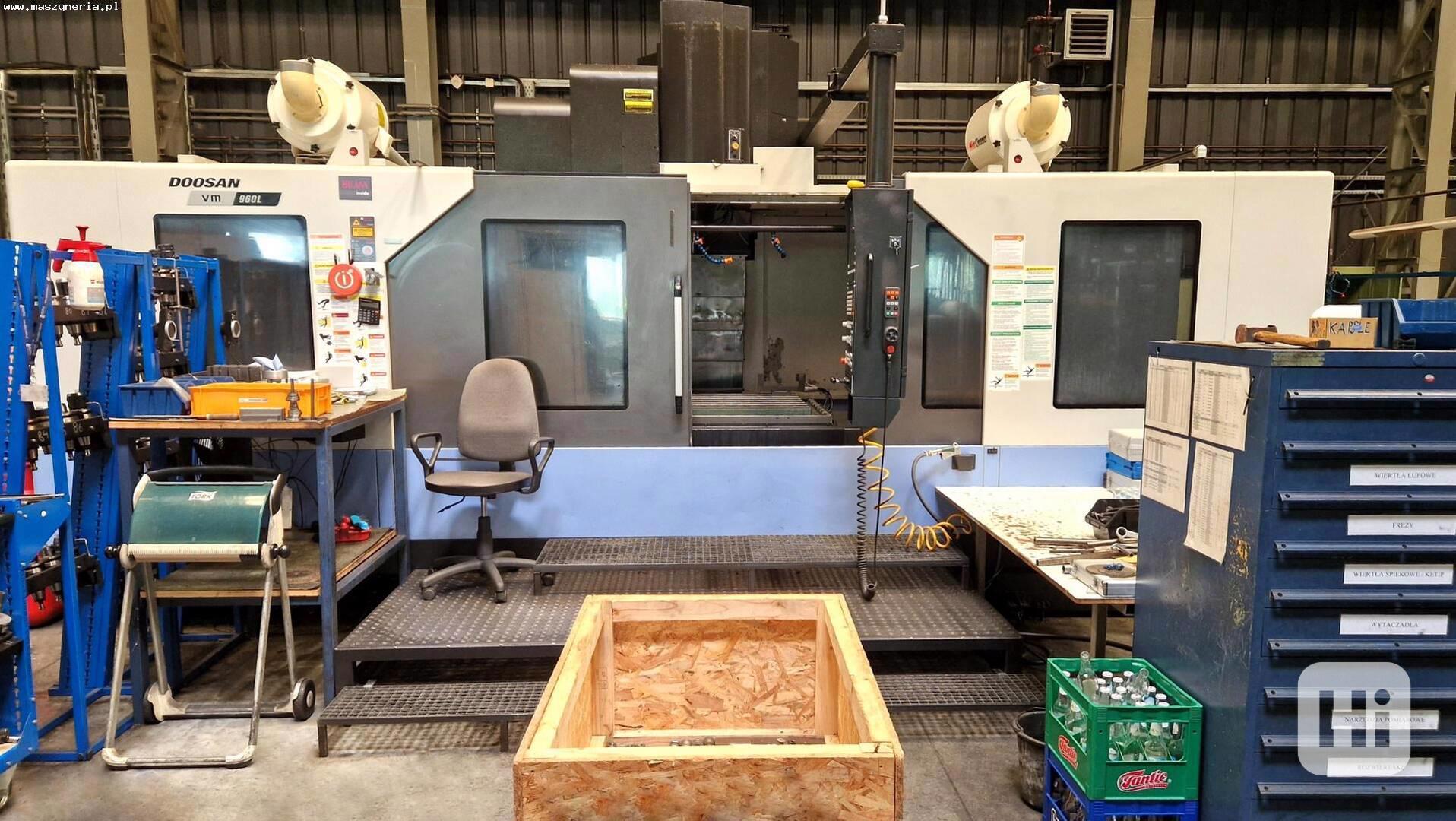

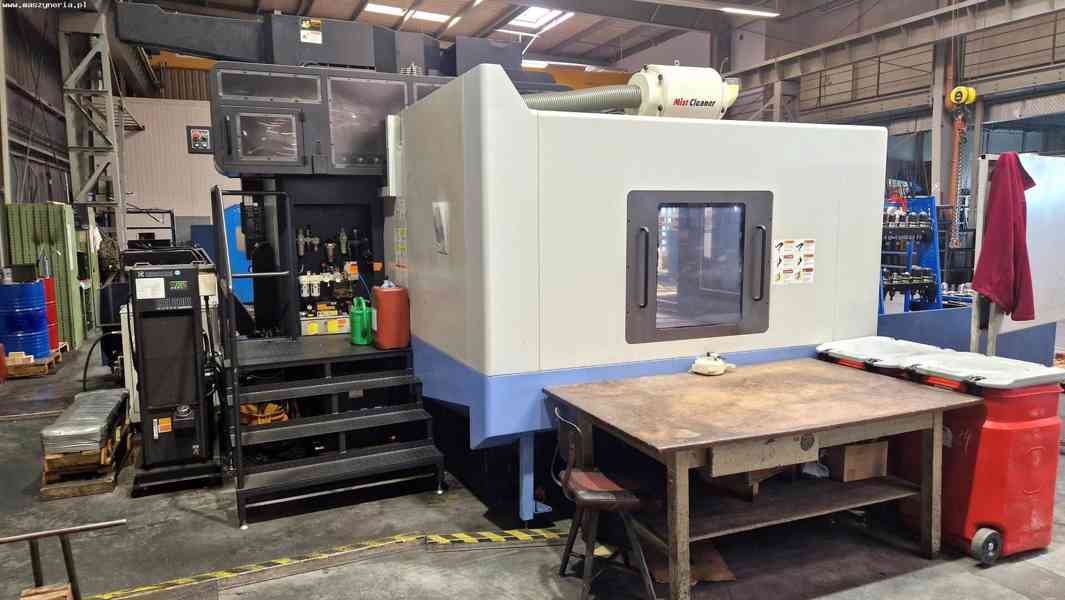

CNC obráběcí centrum DOOSAN VM 960L bylo vyrobeno v roce 2016 v Jižní Koreji společností Doosan Machine Tools.
Technické specifikace frézovacího centra DOOSAN VM 960L
- posuv v ose X/Y/Z: 2400/960/800 mm
- rychlý posuv v ose X,Y,Z: 16 m/min

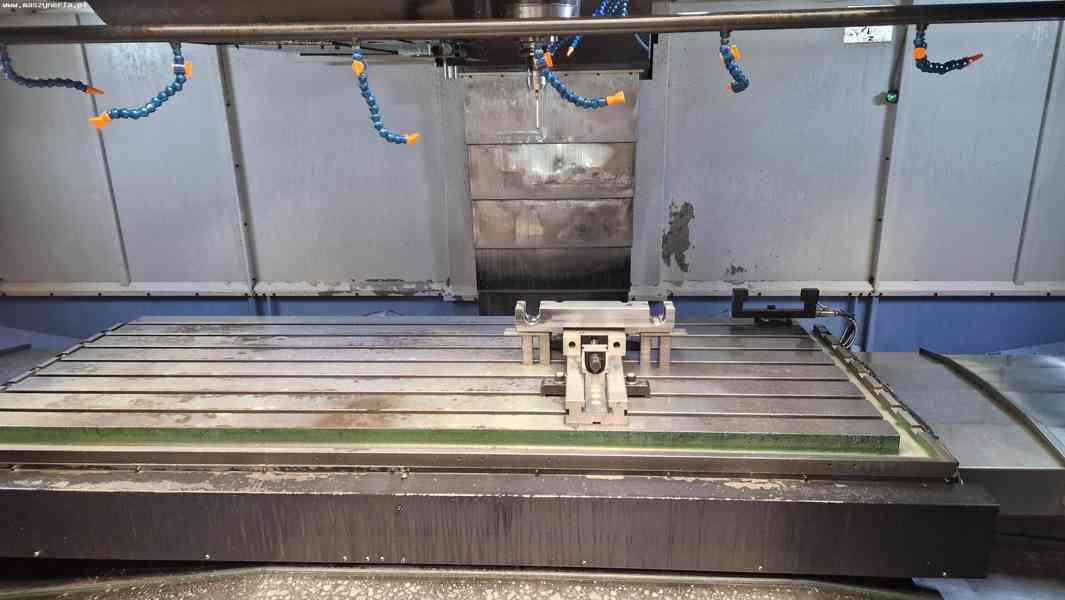

- rozměry pracovního stolu (D x Š): 2600 x 950 mm
- maximální hmotnost obrobku: 4500 kg
- maximální otáčky vřetena: 12000 ot/min
- kužel vřetena: ISO 50 7/24
- výkon pohonu vřetena (trvalý výkon/ 30 min): 25/30 kW
- maximální krouticí moment vřetena: 561,54 Nm
- maximální vzdálenost od konce vřetena k povrchu pracovního stolu: 1000 mm
- minimální vzdálenost od konce vřetena k povrchu pracovního stolu: 200 mm
- vzdálenost od středu vřetena k vedení sloupku: 1005 mm
- průměr nástroje (sousední pozice prázdná/sousední pozice obsazená): 230/125 mm
- délka nástroje: 350 mm
- maximální hmotnost nástroje: 15 kg
- doba výměny nástroje (nástroj-nástroj): 3 s
- doba výměny nástroje (tříska-tříska): 8 s
- držák nástroje: MAS403 BT 50
- počet T-drážek: 7
- šířka T-drážek: 22H8
- rozteč T-drážek: 125 mm
- počet provozních hodin: 39821 h
- objem nádrže chladicí kapaliny: 480 l
- výkon servomotoru v ose X,Y,Z: 7 kW
- výkon čerpadla chladicí kapaliny: 0,4 kW
- tlak čerpadla chladicí kapaliny: 1,6 MPa
- kapacita čerpadla chladicí kapaliny: 40 l/min
- objem nádrže na hydraulický olej: 3,1 l
- tlak čerpadla hydraulického systému: 1,57 MPa
- kapacita čerpadla hydraulického systému: 0,1 l/min
- jmenovitý výkon: 70 kVA
- napájení: 3 x 380 V; 50/60 Hz
- hmotnost stroje DOOSAN VM 960L: 21000 kg
Vybavení CNC frézky DOOSAN

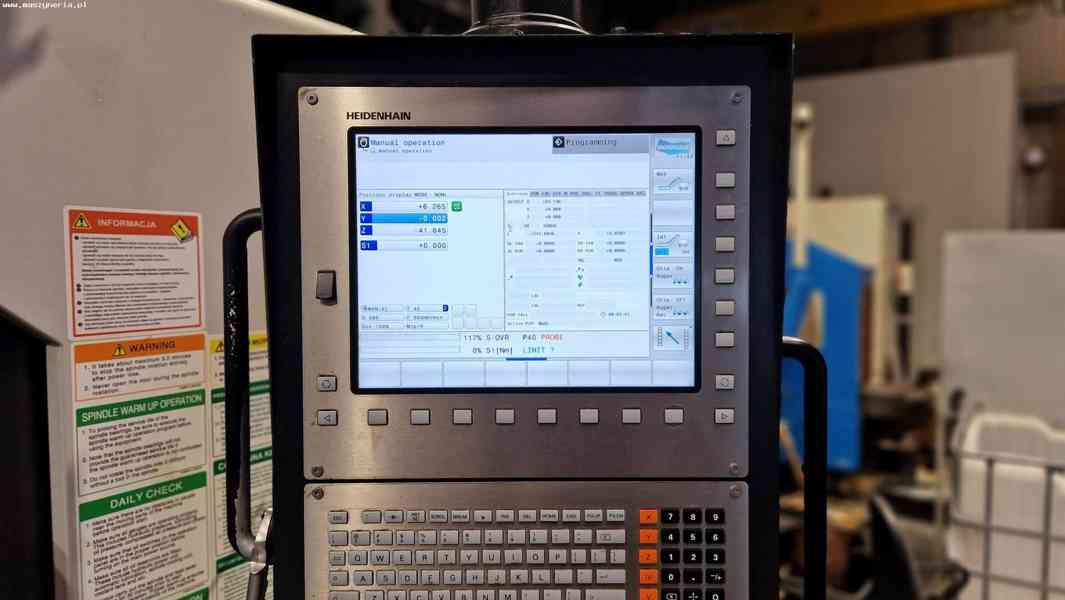

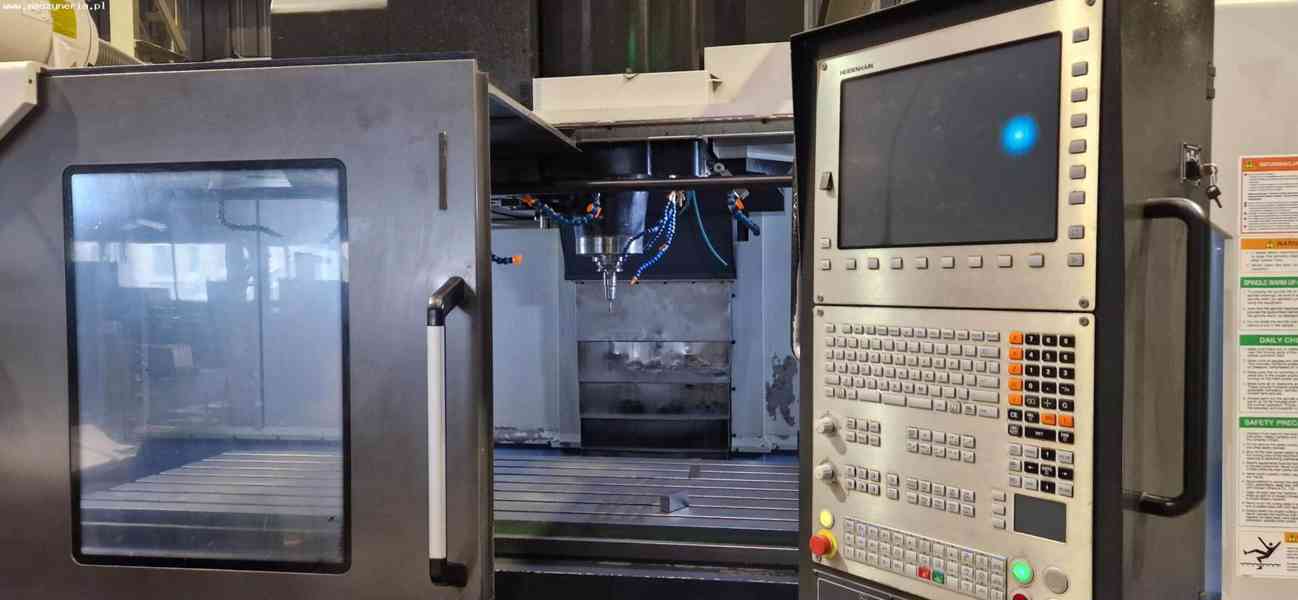

- CNC řízení: HEIDENHAIN TNC 640
- 40polohový zásobník nástrojů s automatickou výměnou nástrojů (ATC)
- měřicí sonda obrobku: BLUM
- měřicí sonda nástroje: BLUM

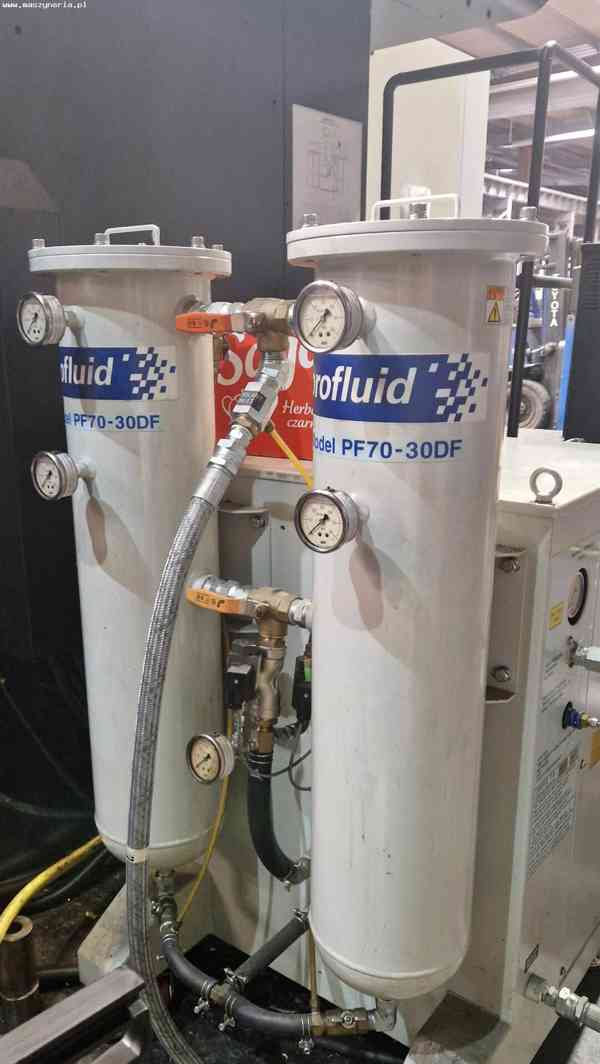

- chlazení přes vřeteno 70 bar
- servomotory na všech osách

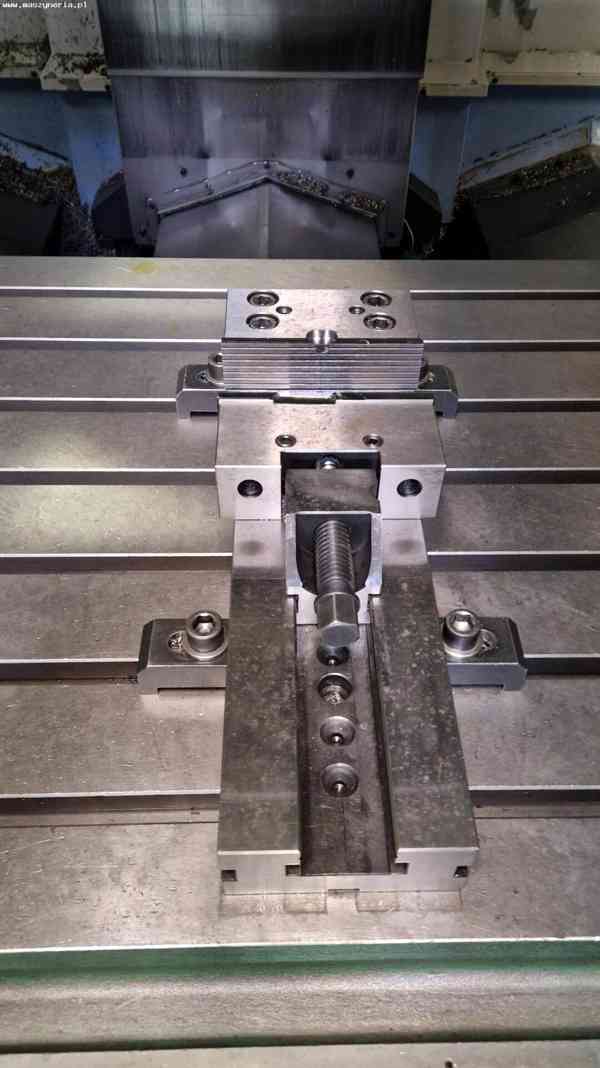

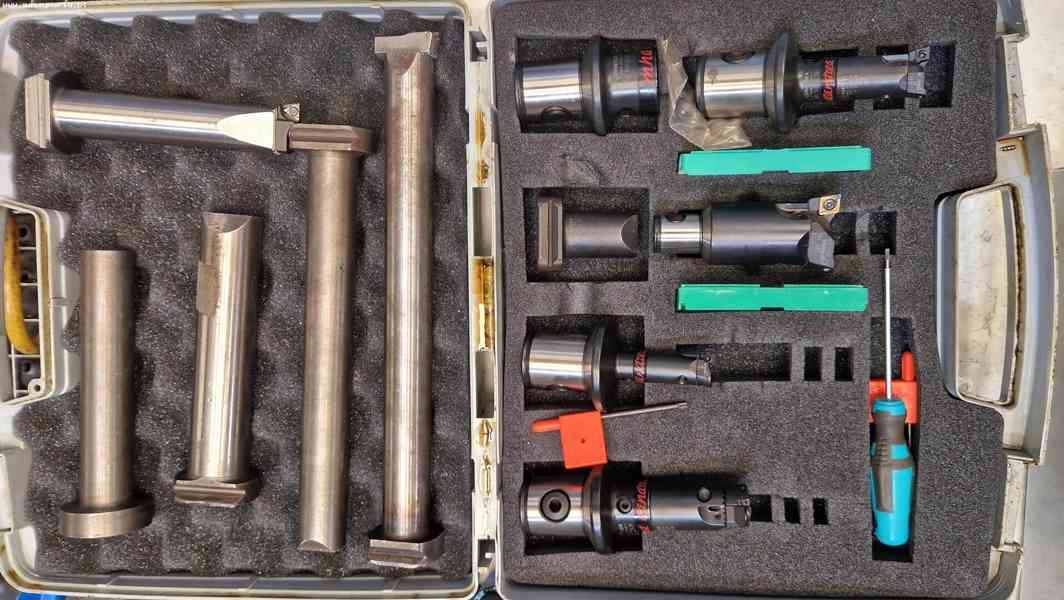

- nástroje (svěráky, držáky atd.)
- chladicí pistole
a mnoho dalšího...
umístění: Polsko
