Popis

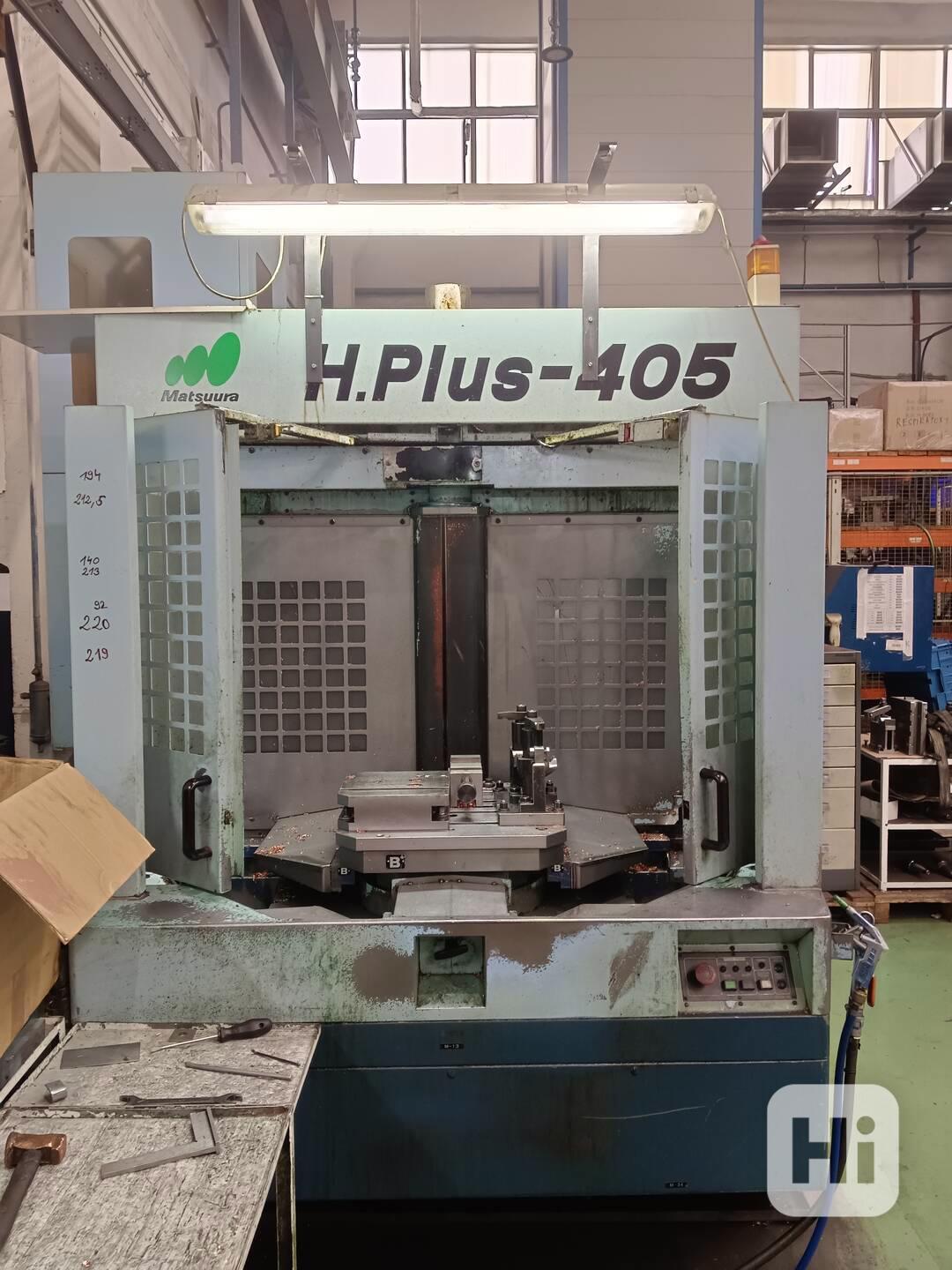

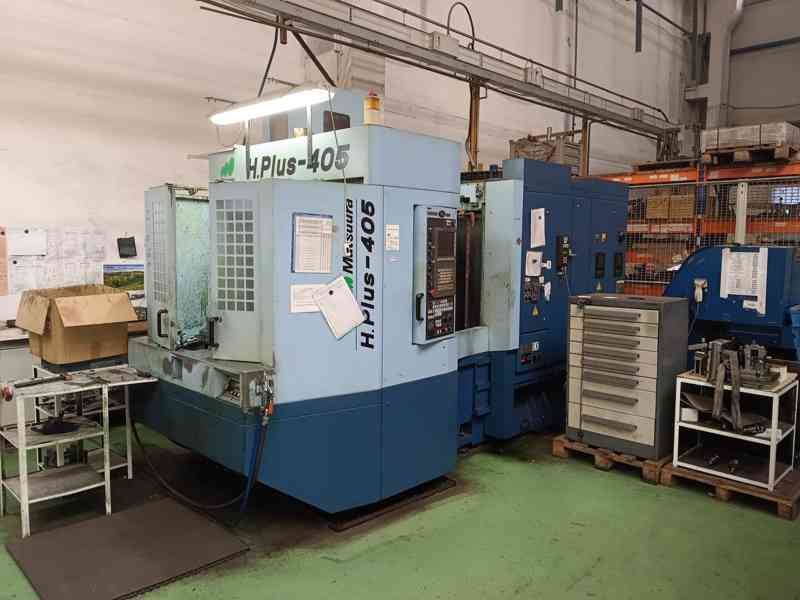

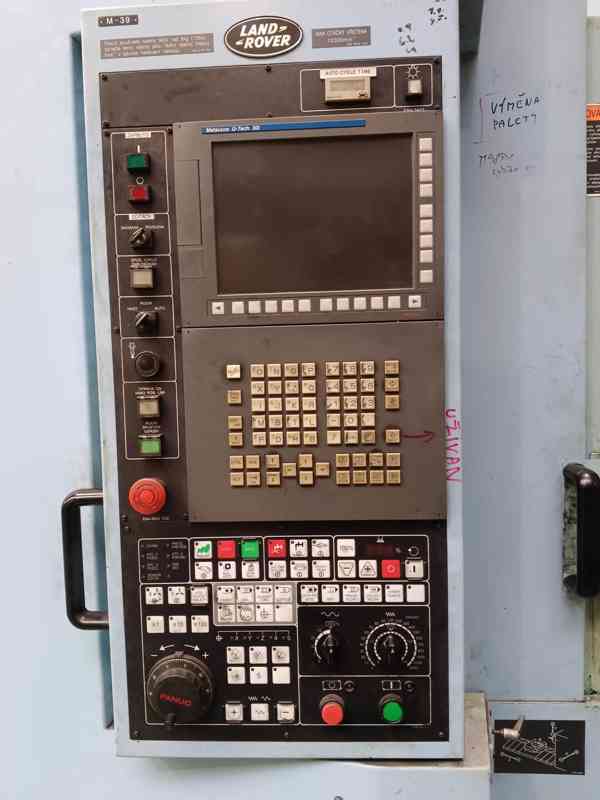

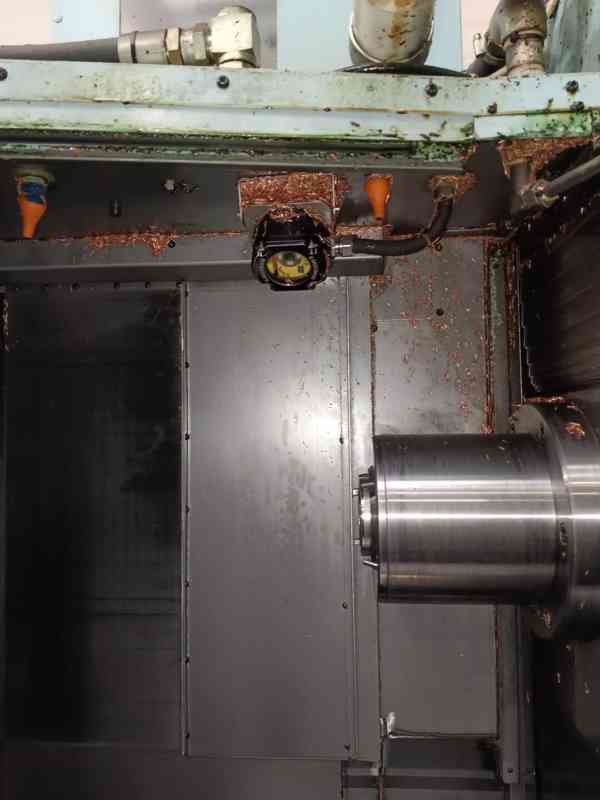

Prodáme použité horizontální paletové obráběcí centrum H.Plus-405, r. v. 2008, výrobce: Matsuura. OC je v provozu pod proudem a obhlídka je možná. Řídící systém: FANUC G-Tech 30i. Má připojení pro obě sondy, ale vybaven je jen nástrojovou sondou Renishaw, sonda na obrobek tam není a nebude, je zničená.
Technické parametry:

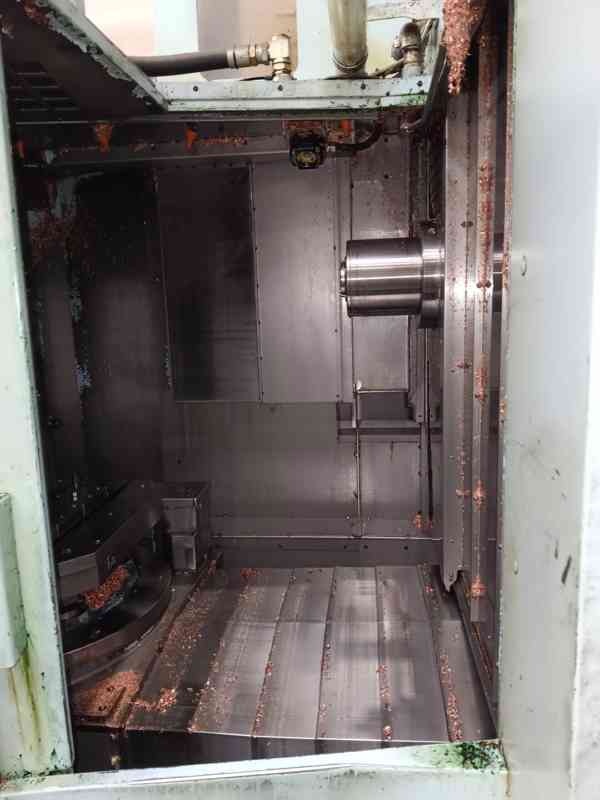

max. pracovní prostor:
průměr 650 mm x výška 750 mm
automatický výměník palet
2x paleta 500 x 500 mm, max. zatížení 400 kg
pojezdy XYZ = 600/600/600 mm
max. otáčky vřetene 12.000 ot/min
kužel vřetene typu SK40 BigPlus
rychloposuv 50 m/min
automatický výměník nástrojů s 50-ti pozicemi

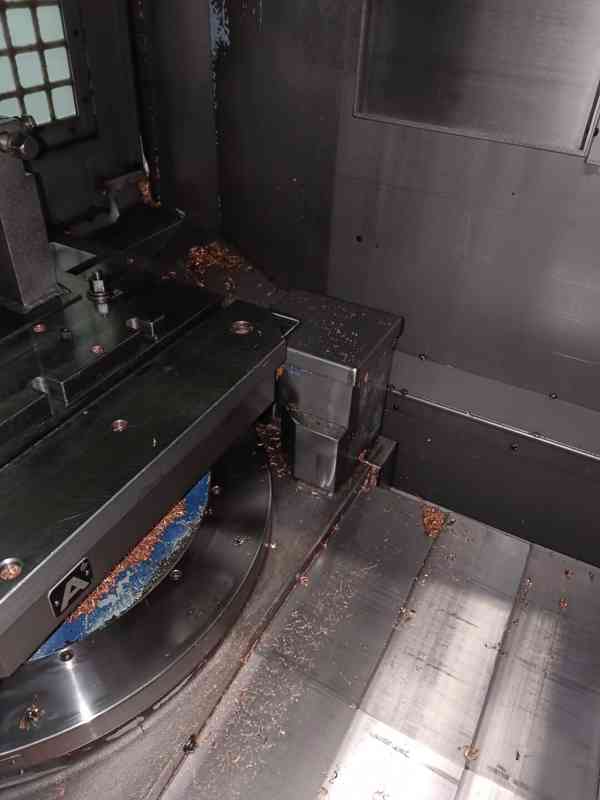

indexování otočného stolu po 1 st.
paměť pro NC programy 0,5 Mb
max. počet programů 1000
automatické centrální mazání
spirálový dopravník třísek
teplotní kompenzace
včetně CE podmínek a předpisů
4-tá CNC řízená osa pro otočný stůl
- max. ot /min 50
1 51 nástrojů v zásobníku
(typ pro max. 240 pozic)
Max. váha nástroje 10 kg
- standard
1 Spirálové dopravníky třísek
(standard pro 5-ti a vícepaletové systémy)
1 Systém splachování třísek chladící kapalinou 4
1 Měřící sonda obrobková
1 Kontrola zlomení nástroje - mechanický senzor 7
1 8 přídavných M-funkcí
1 Počítadlo provozních hodin stroje
1 Týdenní časovač
1 Příprava pro vysokotlaké chlazení středem vřetene
(pro max. tlak 50 bar)
(pro max. tlak 20 barů v případě vřetene 20.000 /min)
1 Sestava zařízení LNS Turbo
Hlavní výhoda:
- dvojitý dopravník třísek pro všechny druhy špón
- bezúdržbový vakuový filtr
LNS Turbo chladící zařízení se sestává:
Stand Alone HPC tank
70 Bar 30L/min HPC pump
Twin filter canisters
2 x 1.3 Bar 90L/min coolant pumps
Electrical control
Transfer and monitoring system
1 Automatické centrální mazání
