Popis

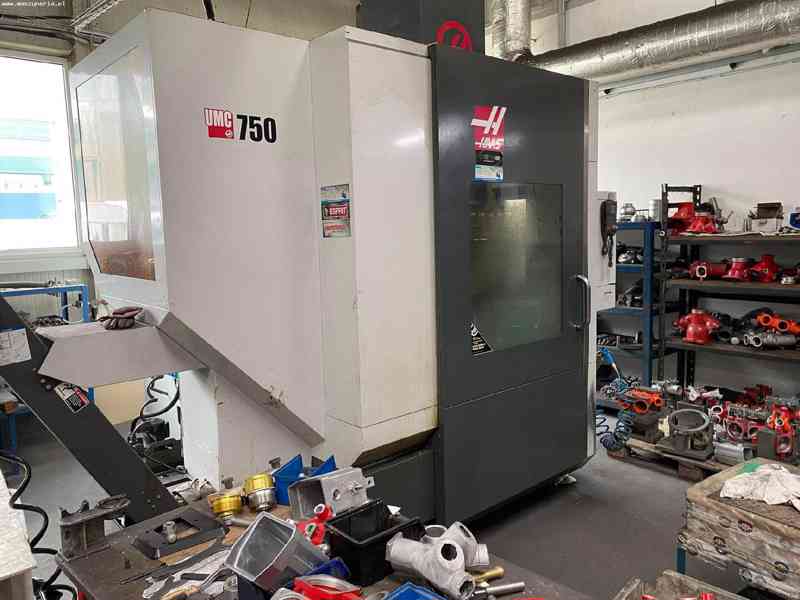

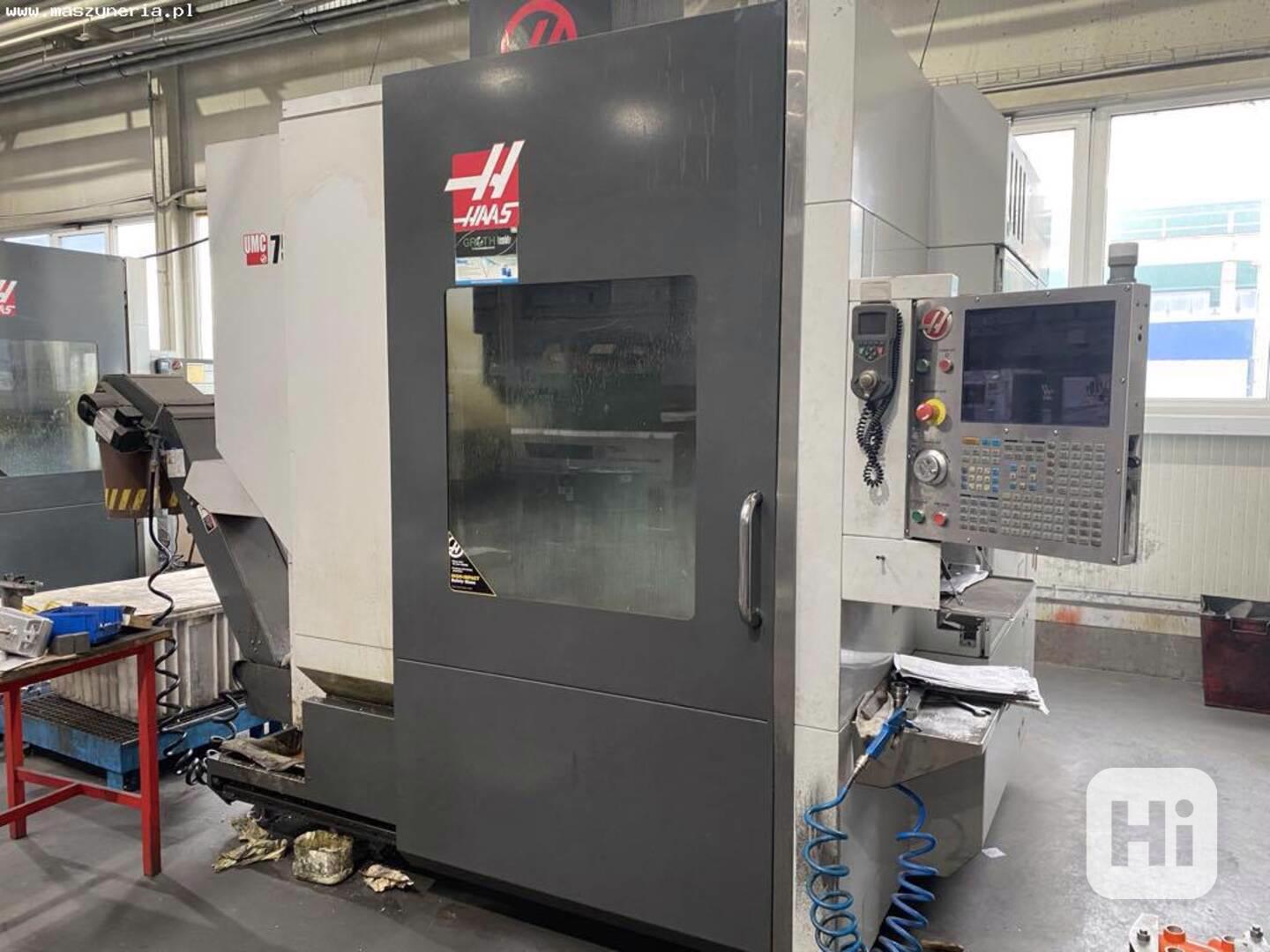

CNC vertikální obráběcí centrum HAAS UMC-750 bylo vyrobeno v roce 2015 ve Spojených státech společností HAAS AUTOMATION, INC.
Technické specifikace frézovacího centra HAAS UMC-750
- počet os: 5 (X, Y, Z, B, C)
- posuv v ose X/Y/Z: 762/508/508 mm
- rozsah naklápění v ose B: +120°/-35°
- rozsah otáčení v ose C: 360°
- rychlost posuvu v ose X, Y, Z: 22,9 m/min
- rychlost posuvu v ose X, Y, Z (řezání): 16,5 m/min
- rychlost osy B: 50°/min
- rychlost osy C: 50°/min
- maximální hmotnost obrobku: 300 kg
- průměr pracovního stolu: 500 mm
- počet T-drážek: 7
- maximální otáčky vřetena: 8100 ot/min
- výkon pohonu vřetena: 22,4 kW
- maximální točivý moment vřetena (při 2000 ot/min): 122 Nm
- maximální vzdálenost od čela vřetena k povrchu pracovního stolu: 610 mm
- minimální vzdálenost od čela vřetena k povrchu pracovního stolu: 102 mm
- maximální průměr nástroje (sousední pozice obsazeny): 64 mm
- maximální průměr nástroje (sousední pozice prázdné): 127 mm
- maximální délka nástroje: 305 mm
- maximální hmotnost nástroje: 5,4 kg
- průměrná doba výměny nástroje: 2,8 s
- doba výměny nástroje (tříska-tříska): 3.6 s
- objem nádrže na chladivo: 208 l
- napájení: 3x 354-488 V; 50/60 Hz
- hmotnost stroje HAAS UMC-750: cca 7000 kg
Vybavení CNC frézky HAAS
- CNC řídicí jednotka: HAAS
- otočný naklápěcí stůl
- 30+1 poziční zásobník nástrojů
- kapalinou chlazené vřeteno
- stupnice v osách B a C
- vícestupňové čerpadlo chladiva
- elektronický knoflík s LCD displejem
- bezdrátový měřicí systém WIPS (Wireless Intuitive Probing System)
- modul detekce výpadku v rané fázi
(Uvedené technické parametry byly získány z webových stránek výrobce stroje. Jejich přesnost nelze zaručit, a proto se mohou mírně lišit od skutečnosti.)
umístění: Polsko
telefon: +48 603 510 566
