Popis

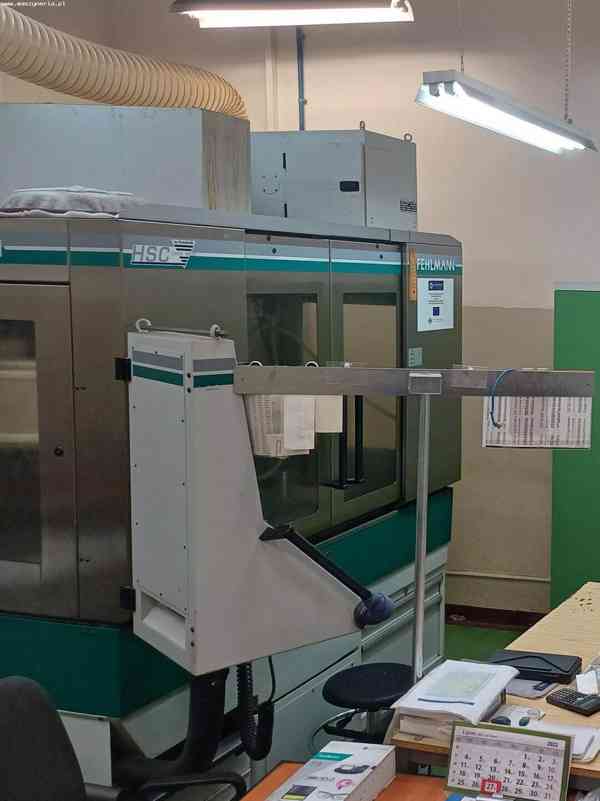

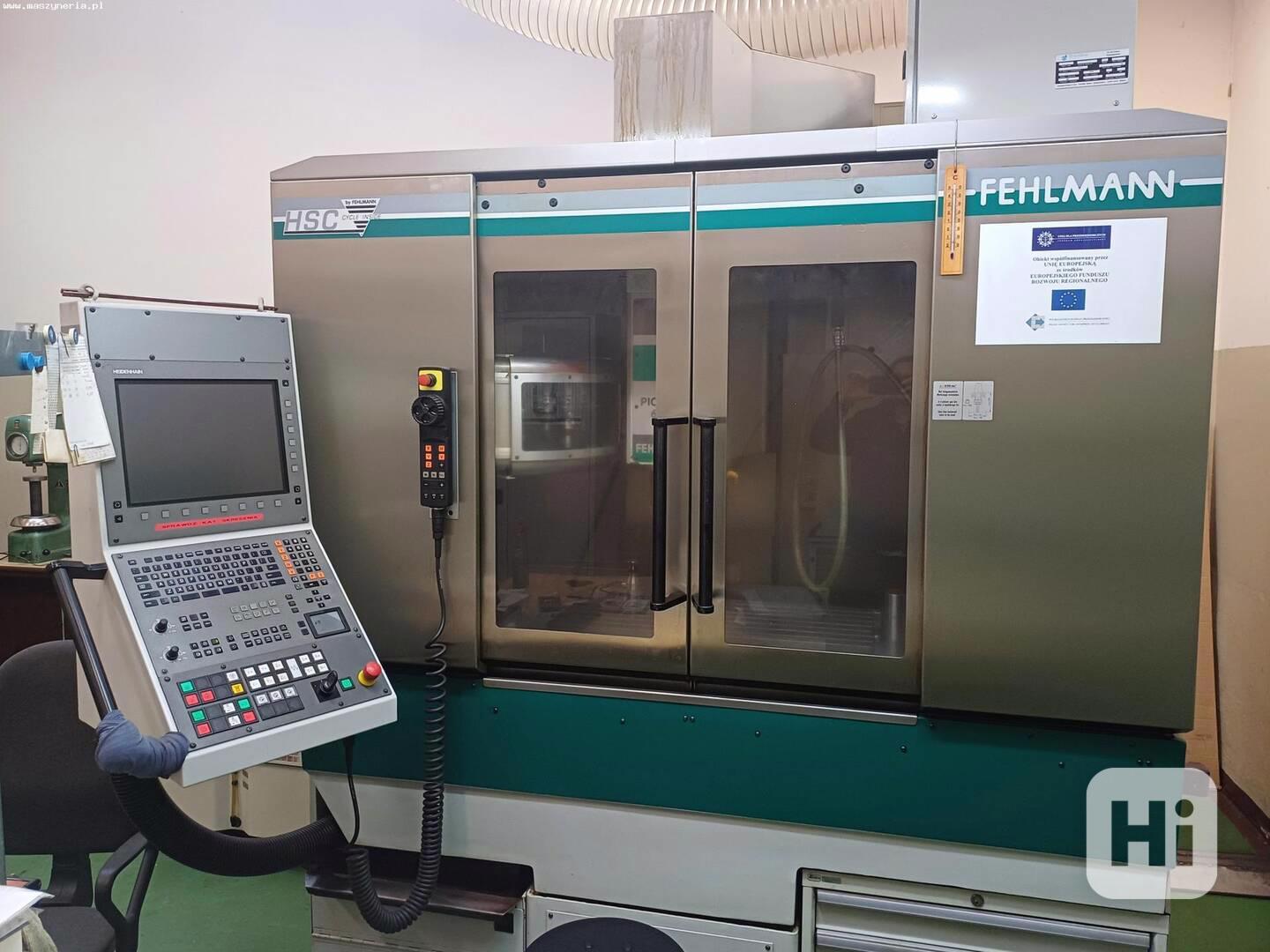

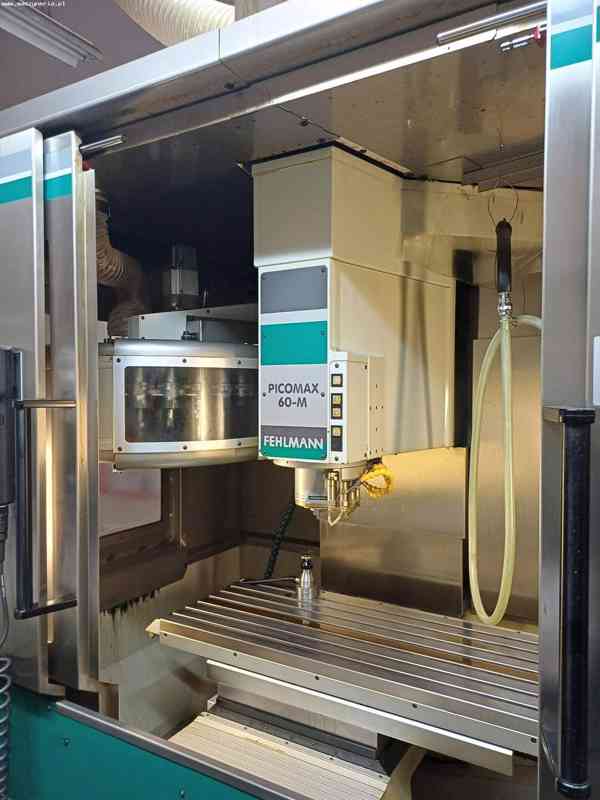

CNC vertikální obráběcí centrum FEHLMANN PICOMAX 60-M bylo vyrobeno v roce 2006 ve Švýcarsku společností FEHLMANN AG.
Technické specifikace CNC frézky FEHLMANN PICOMAX 60-M

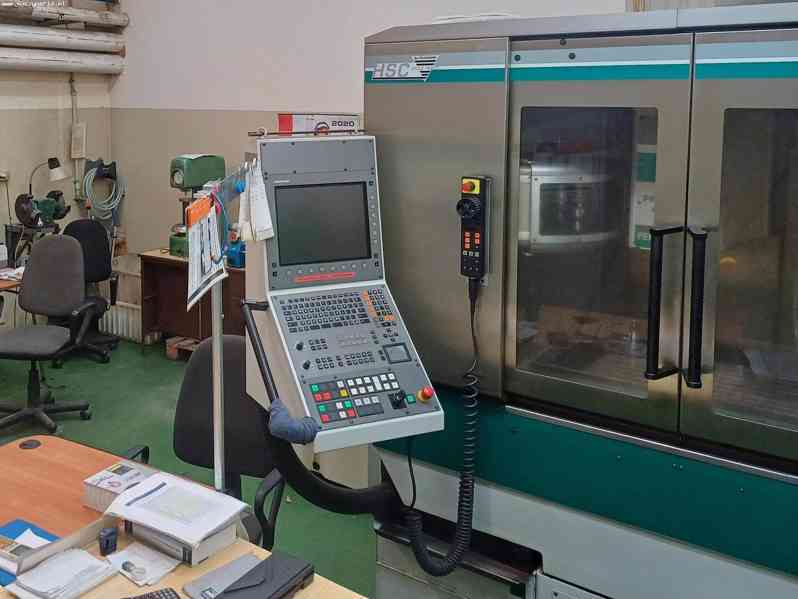

- CNC řídicí jednotka: HEIDENHAIN iTNC 530
- posuv v ose X/Y/Z: 505/355/610 mm
- rychlost posuvu v osách X,Y,Z: 1-20000 mm/min
- rozměry pracovního stolu (D x Š): 920 x 380 mm
- maximální hmotnost obrobku: 300 kg
- otáčky vřetena: 50-20000 ot/min
- výkon pohonu vřetena (100%/60% ED): 5,6/8,4 kW
- maximální točivý moment vřetena: 65 Nm
- vzdálenost mezi hrotem vřetena a pracovním stolem: 84-694 mm

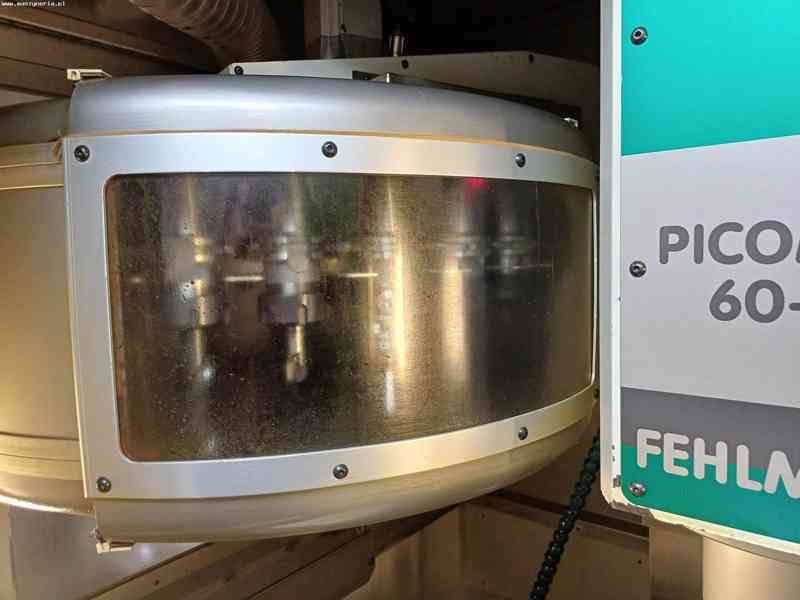

- 24polohový zásobník nástrojů
- držák nástrojů: SK 30
- maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 100/63 mm
- maximální délka nástroje: 175 mm
- maximální hmotnost nástroje: 1,5 kg
- průměrná doba výměny nástroje: cca 6 s
- rozlišení v osách X,Y,Z: 0,001 mm
- kruhová odchylka v osách X,Y,Z: 0,010 mm
- tolerance polohování: 0,005 mm
- polohovací odchylka: 0,003 mm
- počet T-drážek: 7
- šířka T-drážky: 12 mm
- rozteč T-drážek: 50 mm
- vzdálenost mezi podlahou a pracovním stolem: 1014 mm
- pracovní tlak pneumatického systému: 6 bar
- připojovací výkon: 22 kVA
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje FEHLMANN PICOMAX 60-M: 3350 kg
umístění: Polsko
telefon: +48 603 510 566
