Popis

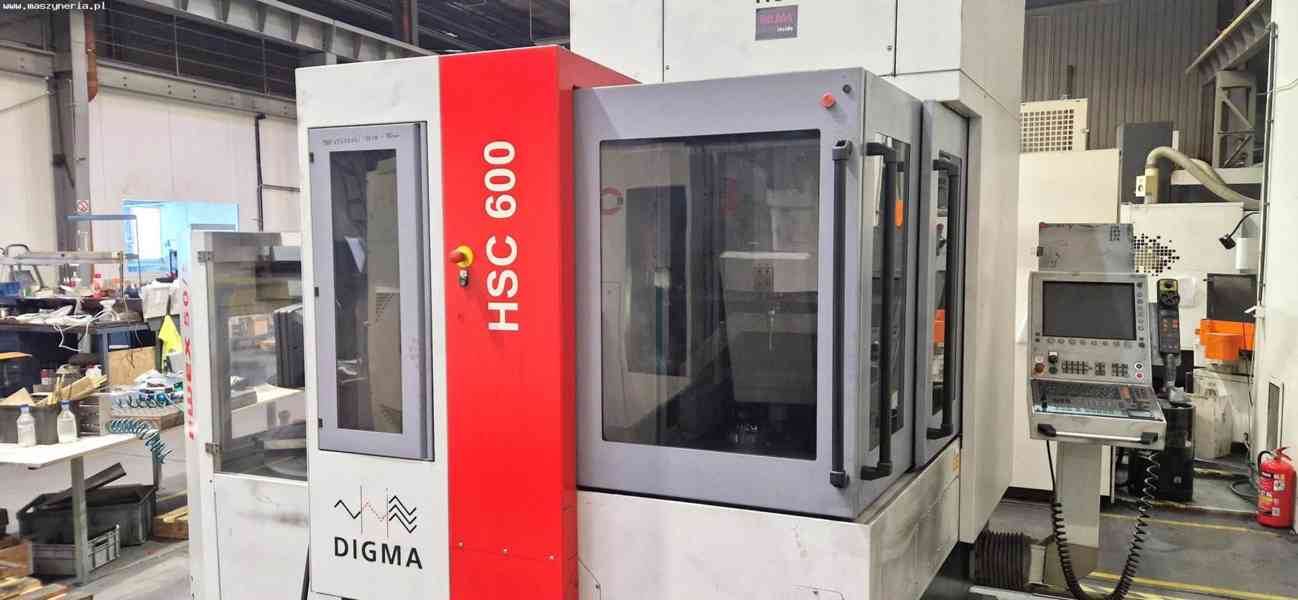

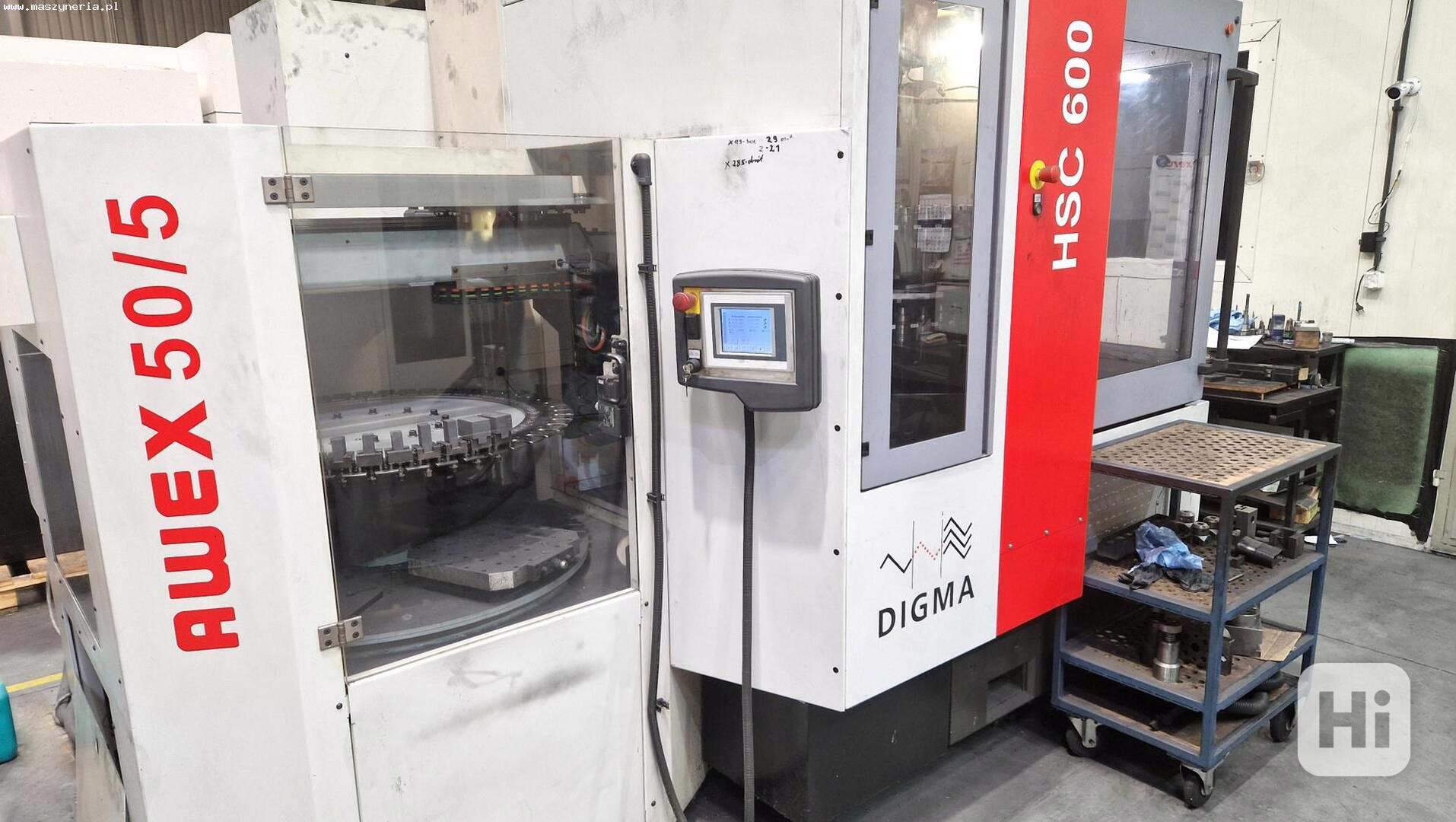

Frézovací centrum EXERON DIGMA HSC 600 bylo vyrobeno v roce 2010 v Německu společností Exeron GmbH.
Technické údaje obráběcího centra EXERON DIGMA HSC 600
- posuv v ose X/Y/Z: 650/550/400 mm
- rychlost posuvu v ose X,Y,Z: 50 m/min
- rozměry pracovního stolu (D x Š): 900 x 550 mm
- maximální hmotnost obrobku (se sníženou dynamikou): 800 kg
- maximální hmotnost obrobku: 400 kg
- maximální otáčky elektrovřetena: 42000 ot/min
- výkon pohonu elektrovřetena (S1/ S6 40%): 10/13 kW
- vzdálenost od konce elektrovřetena k povrchu pracovního stolu: 200-600 mm
- vzdálenost od konce elektrovřetena k paletě: 100-500 mm
- průměr nástroje: 16 mm
- maximální délka nástroje: 175 mm

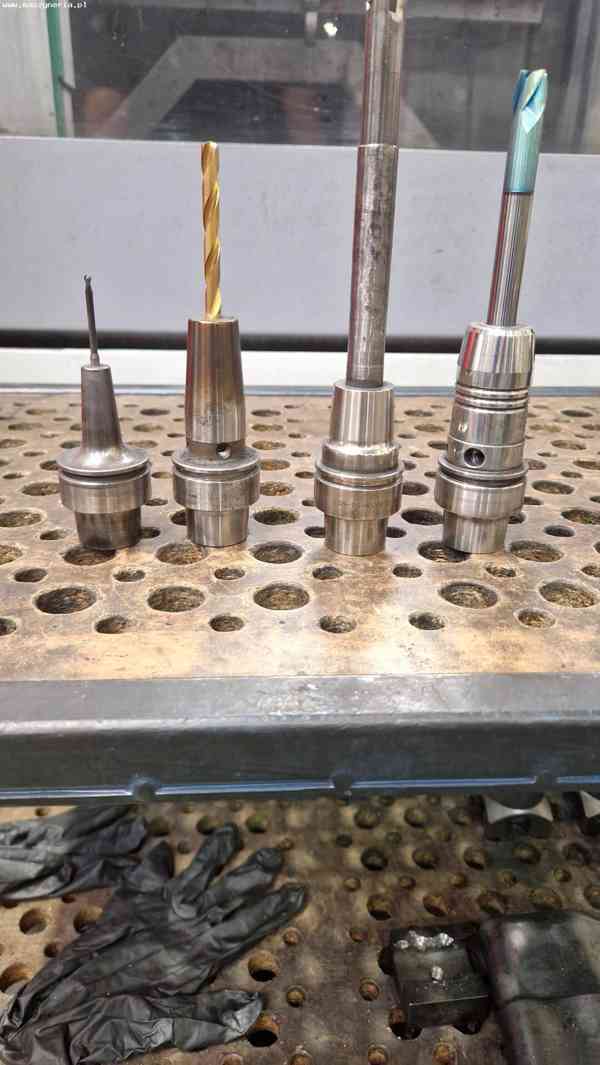

- držák nástroje: HSK 40-E
- počet T-drážek: 7
- rozteč T-drážek: 70 mm
- rozlišení lineárních os: 0,0001 mm
- zrychlení os X,Y,Z: 1,5 G
- tlak stlačeného vzduchu: 7 bar
- maximální spotřeba stlačeného vzduchu: 550 l/min
- potřeba energie: 50 kVA
- napájení: 3x 400 V; 50 Hz
- rozměry pro přepravu (D x Š x V): 2400 x 2200 x 2900 mm
- hmotnost stroje EXERON DIGMA HSC 600: 7000 kg
Vybavení CNC frézky EXERON

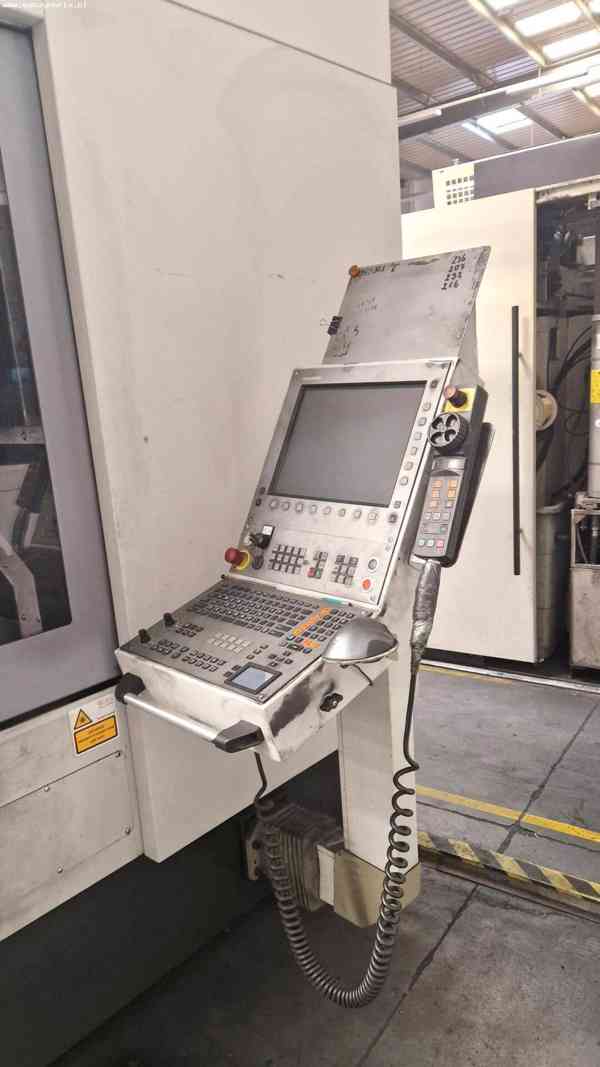

- CNC řízení: HEIDENHAIN iTNC 530
- software: DIGMA Job Management System

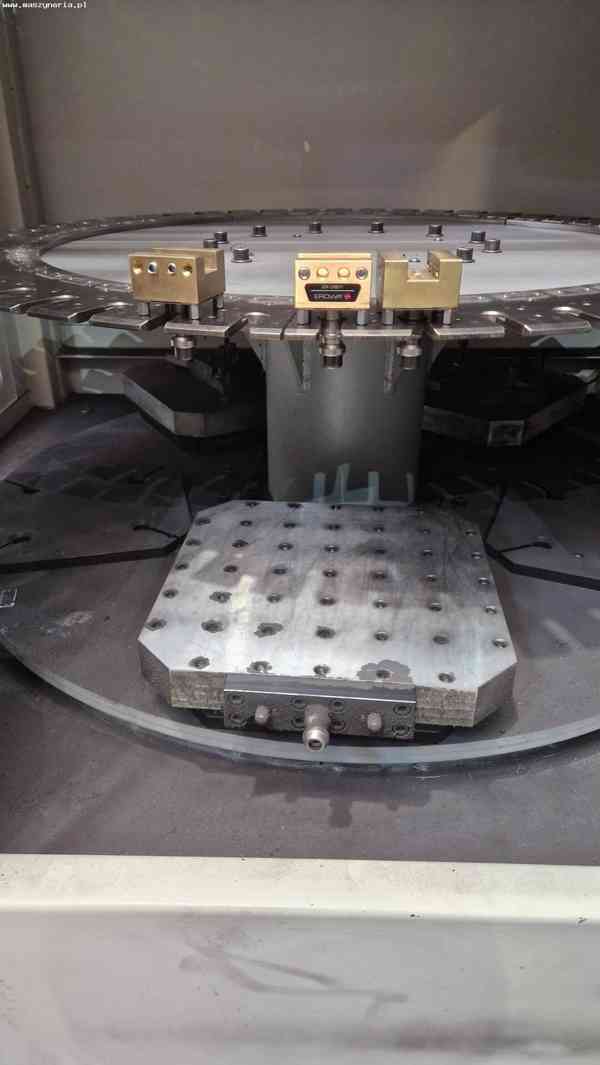

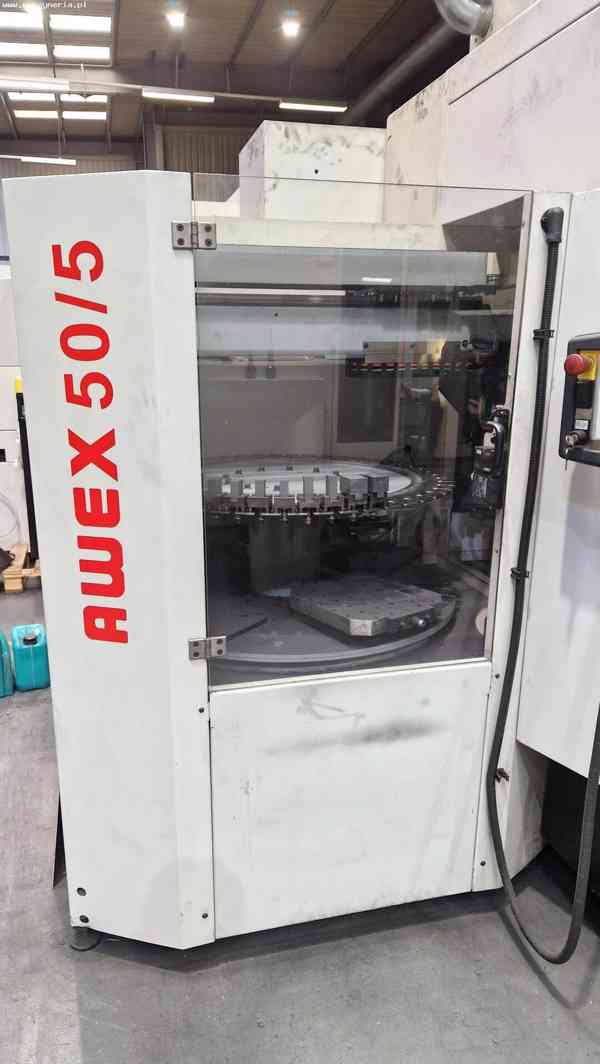

- systém automatické výměny obrobků (elektrod) a palet AWEX 50/5
počet elektrod: 50
maximální průměr elektrod: 140 mm
maximální průměr elektrody při 25 elektrodách: 115 mm
maximální průměr elektrody při 50 elektrodách: 55 mm
celková hmotnost všech elektrod: 150 kg
počet palet: 5
maximální rozměry obrobků umístěných na paletě (D x Š x V): 320 x 320 x 190 mm
maximální hmotnost obrobků umístěných na paletě: 240 kg

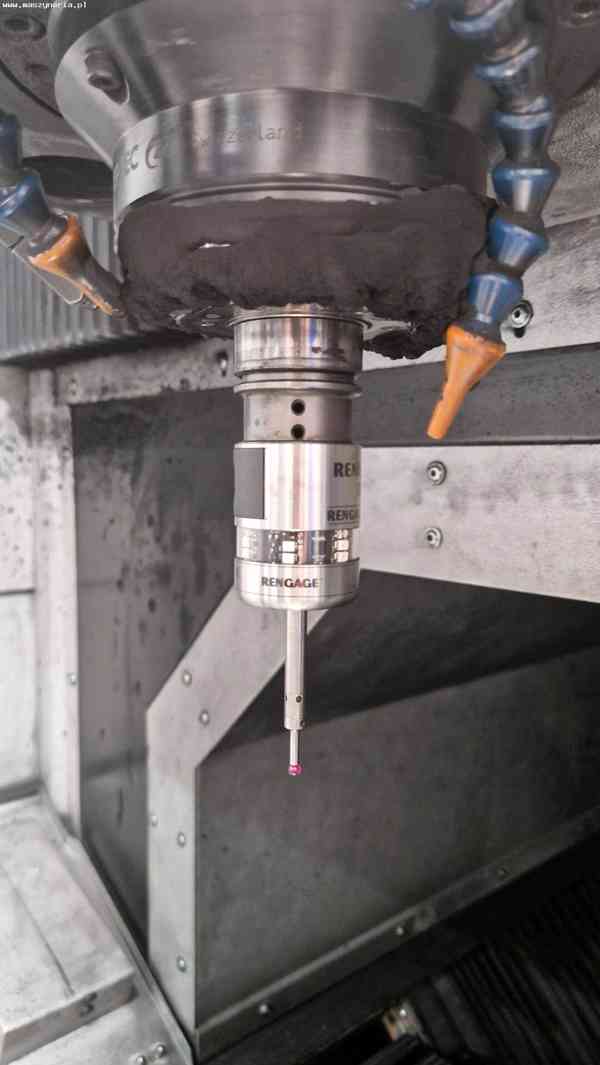

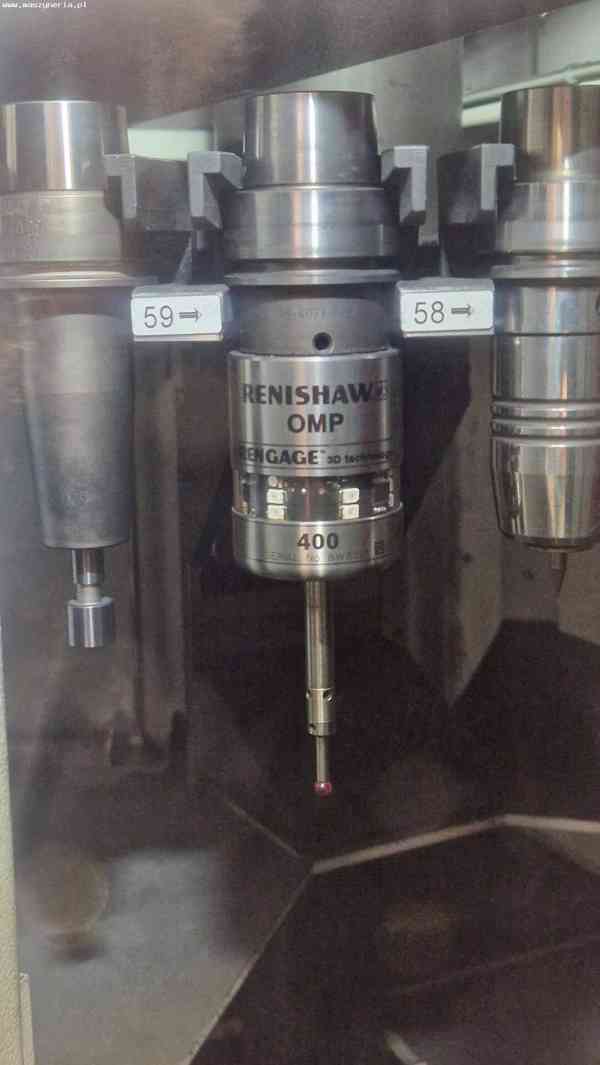

- sonda pro měření obrobků: RENISHAW OMP 400
- sonda pro měření nástrojů: BLUM

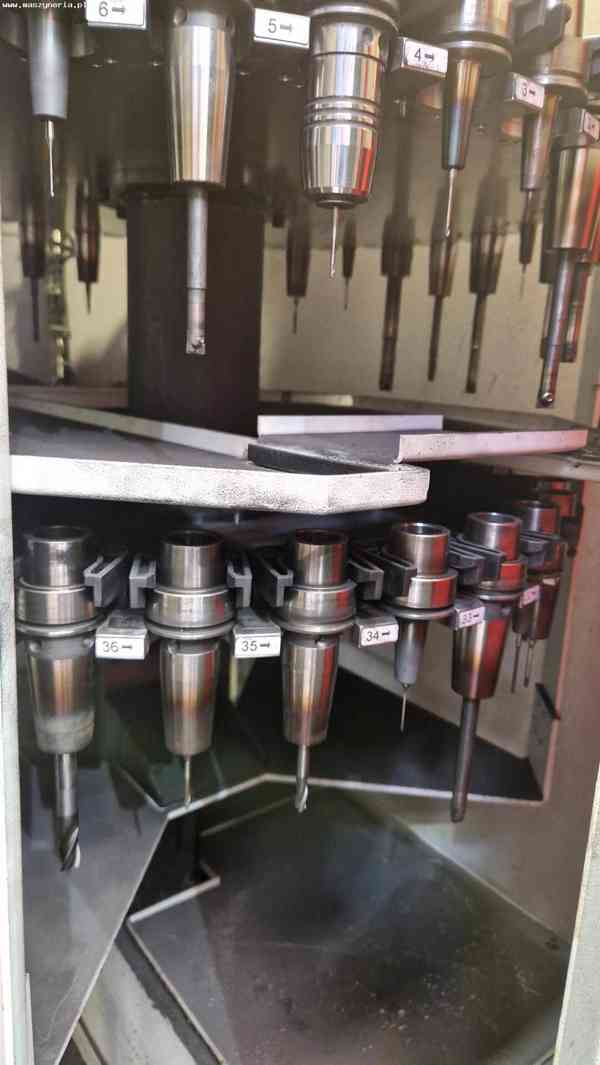

- 30polohový zásobník nástrojů s dvojitým uchopovačem
- automatický systém upínání nástrojů
- snímač délky, průměru a obrysu nástroje
- přímý optoelektrický měřicí systém ve všech lineárních osách

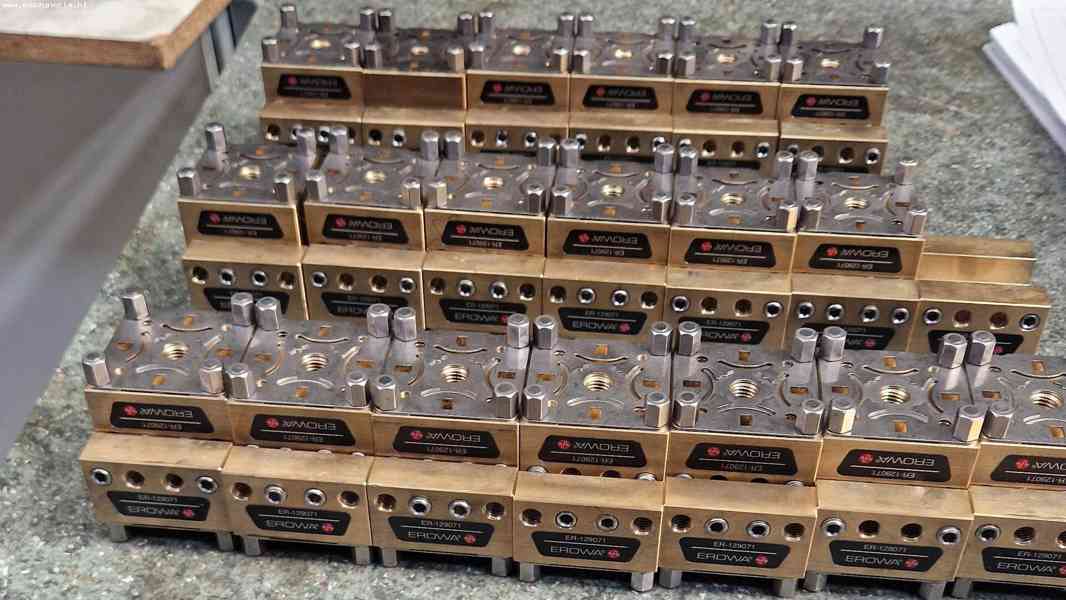

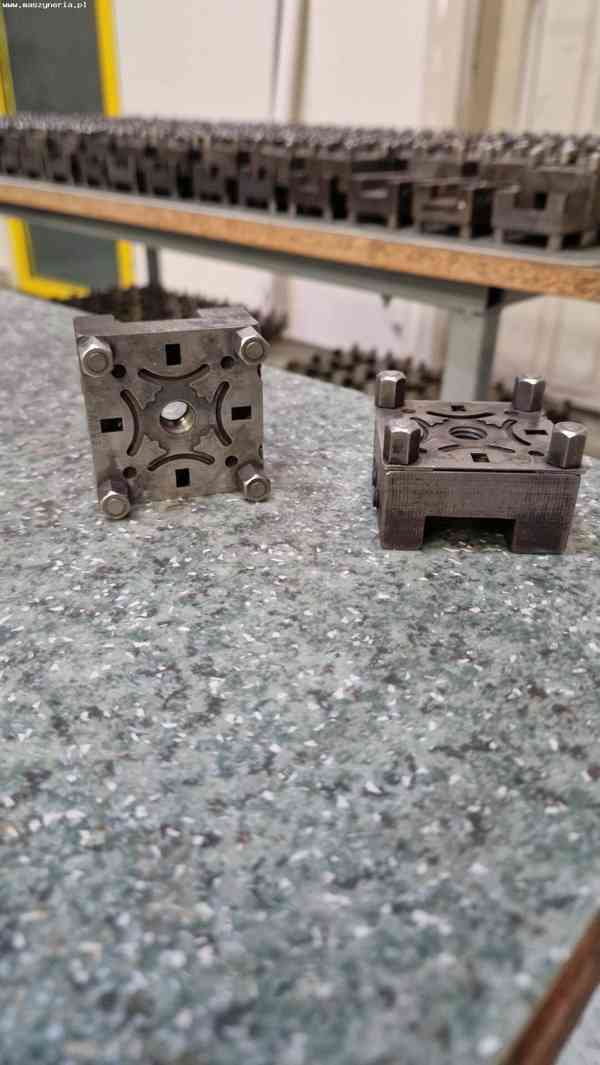

- držák elektrod: EROWA ITS 50
a mnoho dalšího...
umístění: Polsko
telefon: +48 603 510 566
