Popis

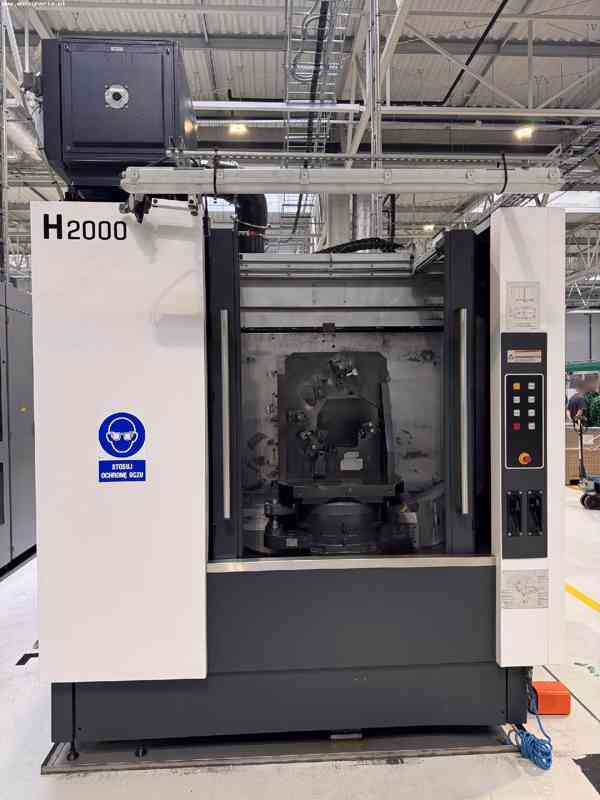

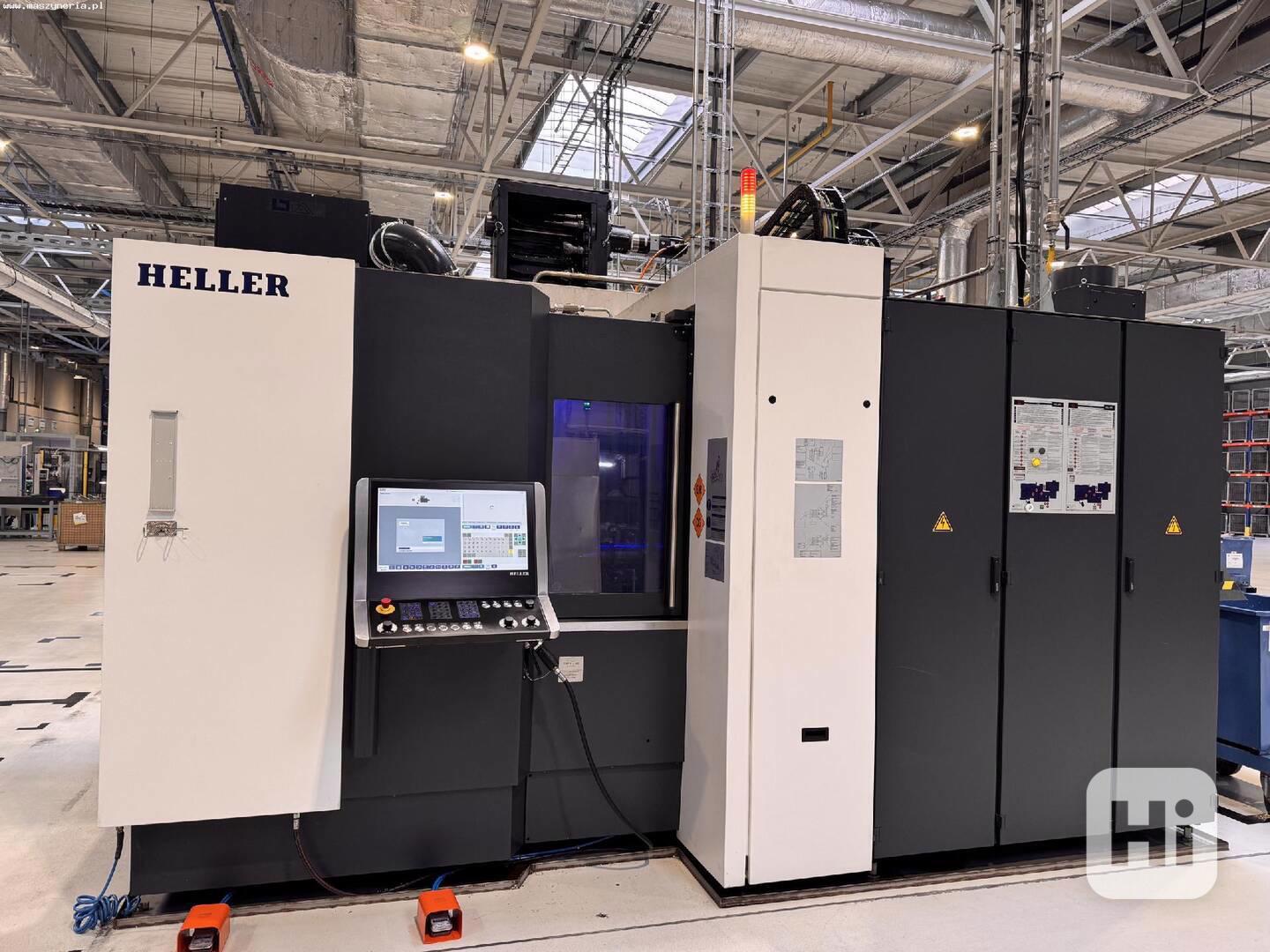

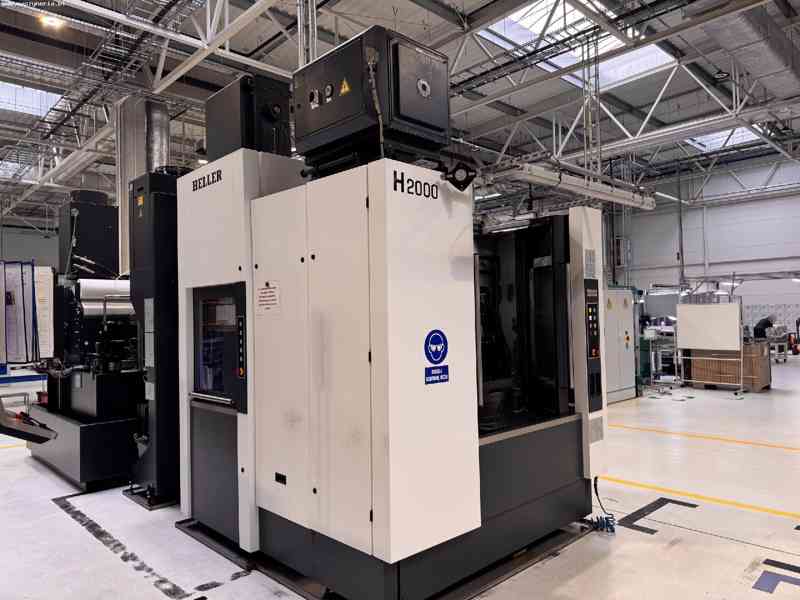

CNC horizontální obráběcí centrum HELLER H 2000 bylo vyrobeno v roce 2022 společností Heller Maschinenfabrik GmbH.
Technické specifikace CNC frézky HELLER H 2000
Obecné údaje
- počet os: 4 (X,Y,Z,B)
- posuv v ose X/Y/Z: 630/630/630 mm
- rychlý posuv v ose X/Y/Z: 80/80/90 m/min
- zrychlení v ose X/Y/Z: 10/10/12 m/s2
- síla posuvu v ose X/Y: 10 kN
- síla posuvu v ose Z: 15 kN
- tolerance polohování v lineární osách: 0,005 mm

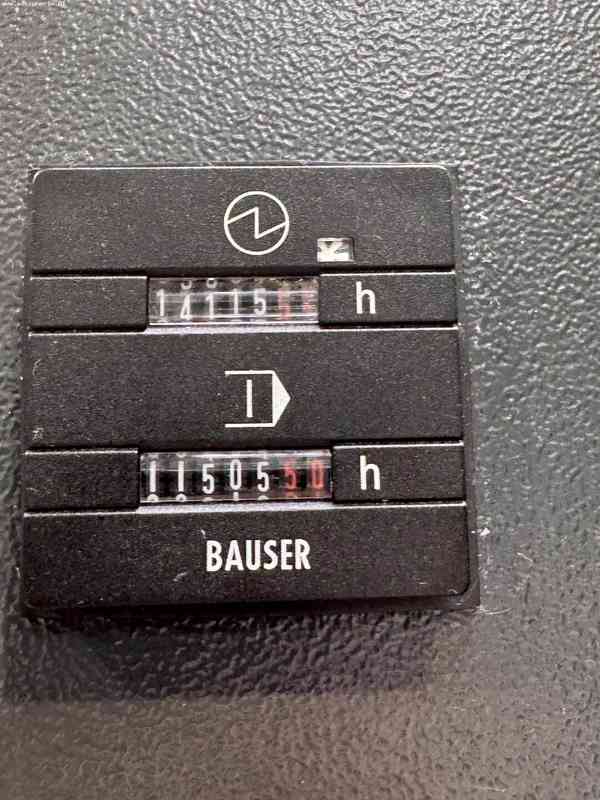

- provozní hodiny: 11505 h
- tlak stlačeného vzduchu: 5-6 bar
- rosný bod stlačeného vzduchu: 3°C
- čistota stlačeného vzduchu: < 5 µm
- maximální obsah oleje ve stlačeném vzduchu: 0,1 mg/m3
- celkový výkon stroje bez systému filtrace chladicí kapaliny: cca 31 kVA
- přípustná okolní teplota: 10-45°C
- napájení: 3x 400 V; 50 Hz

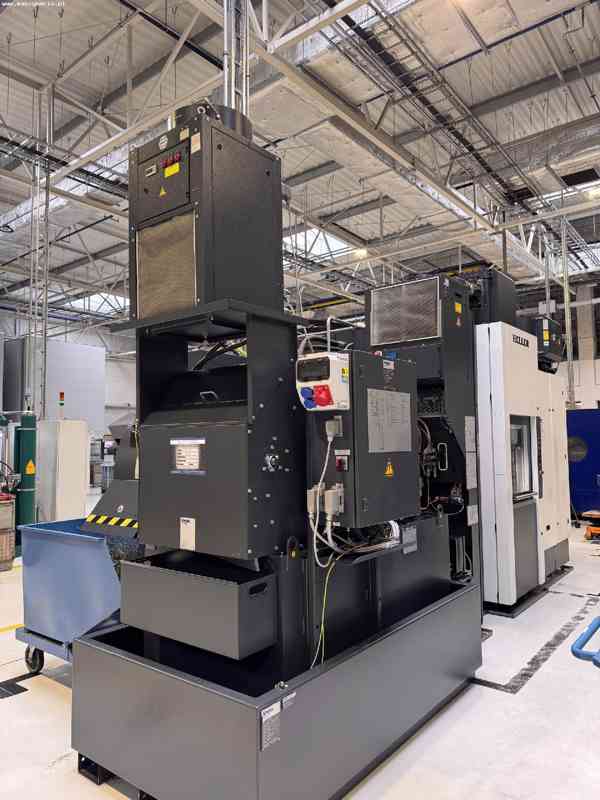

- rozměry stroje HELLER H2000 se systémem filtrace chladicí kapaliny a dopravníkem třísek (D x Š x V): 6300 x 2950 x 3400 mm

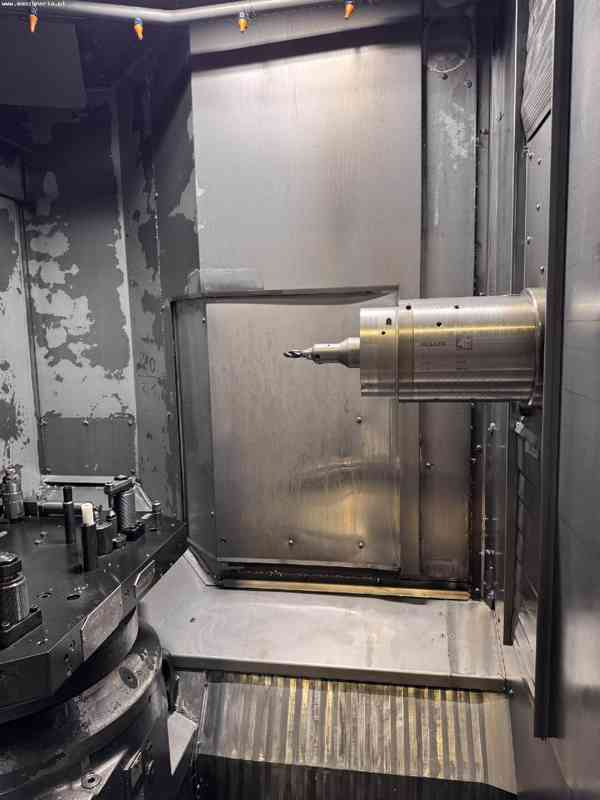

Vřeteno
- obráběcí jednotka SC 63i Speed Cutting
- maximální otáčky vřetena: 16000 ot/min
- minimální otáčky vřetena: 5 ot/min

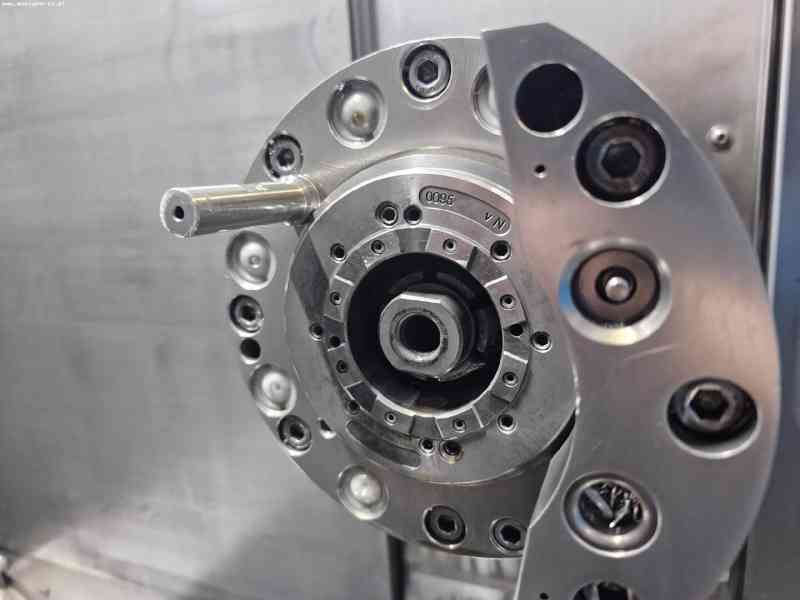

- kužel vřetena: HSK-A 63 (DIN 69893)
- výkon pohonu vřetena: 45 kW
- točivý moment vřetena: 103 Nm
- průměr ložiska vřetena: 80 mm

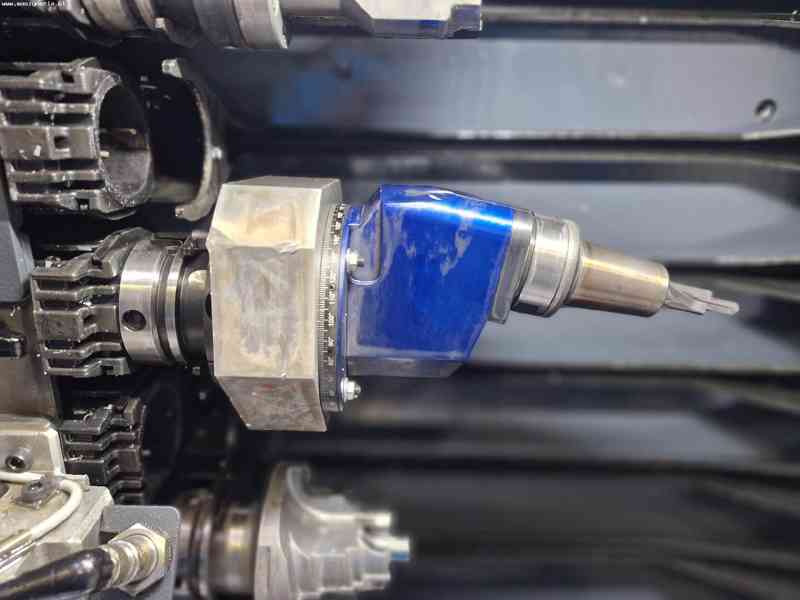

- možnost připevnění úhlových hlavic
Vybavení frézky HELLER
- CNC řízení: SIEMENS SINUMERIK 840D SL

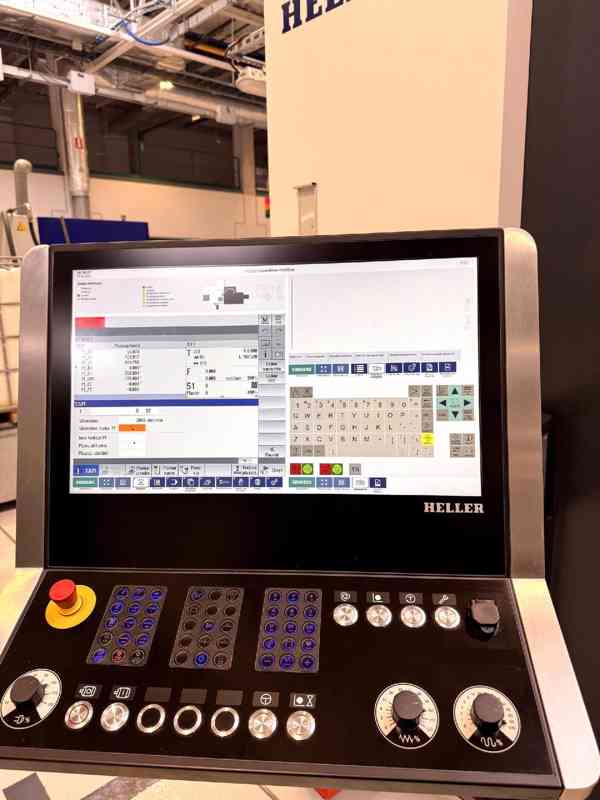

- 24″ operátorský panel s dotykovou obrazovkou: HELLER Operation Interface
- balíček SPEED – NC otočný stůl, zvýšená rychlost rychloposuvu, zvýšená rychlost výměny nástrojů, AutoSet, vytahování nástrojů, transformace povrchu (CYCLE800 – Siemens)
- NC otočný stůl
- vřeteno s chladicím systémem a teplotní kompenzací
- 80polohový řetězový zásobník nástrojů
- systém automatické výměny palet
a mnoho dalšího...
umístění: Polsko
telefon: +48 603 510 566
