Popis

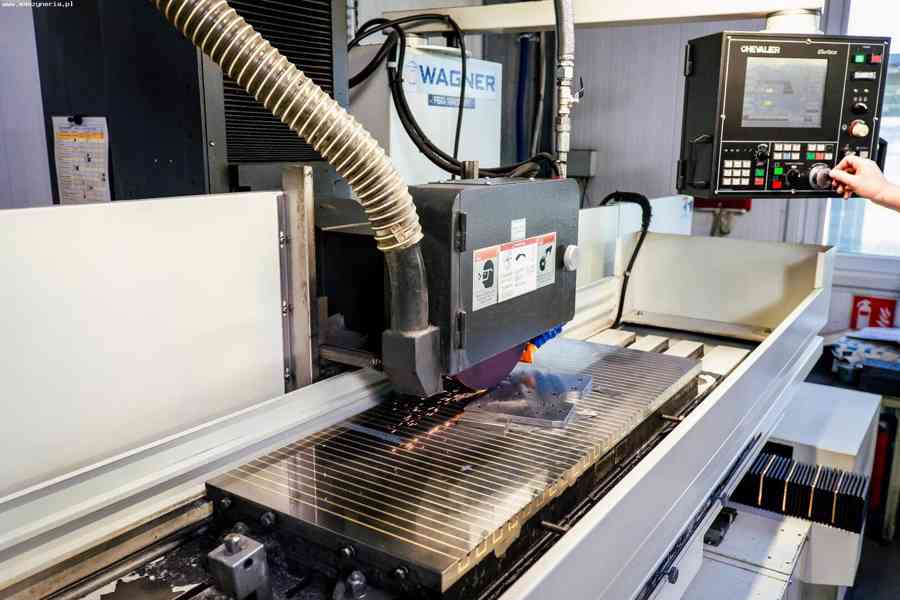

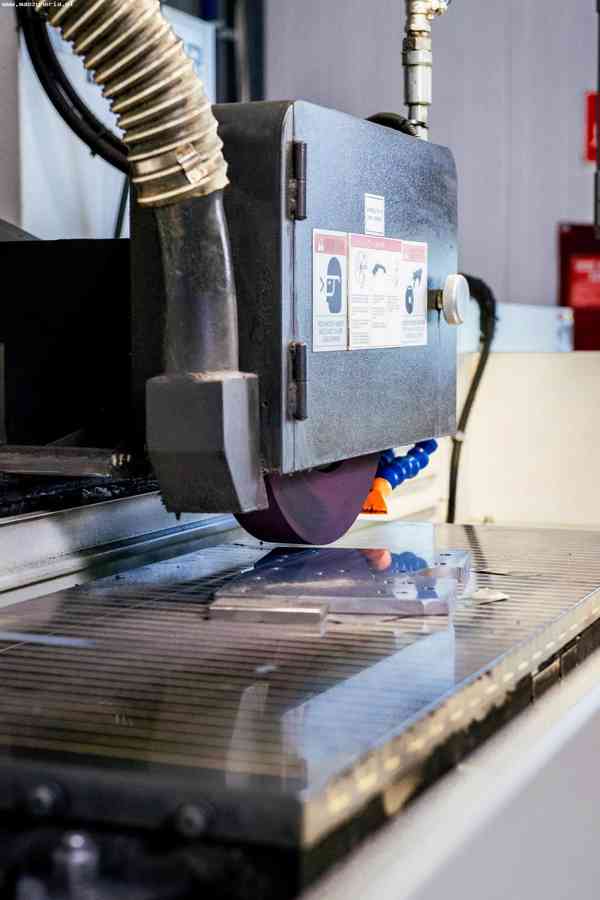

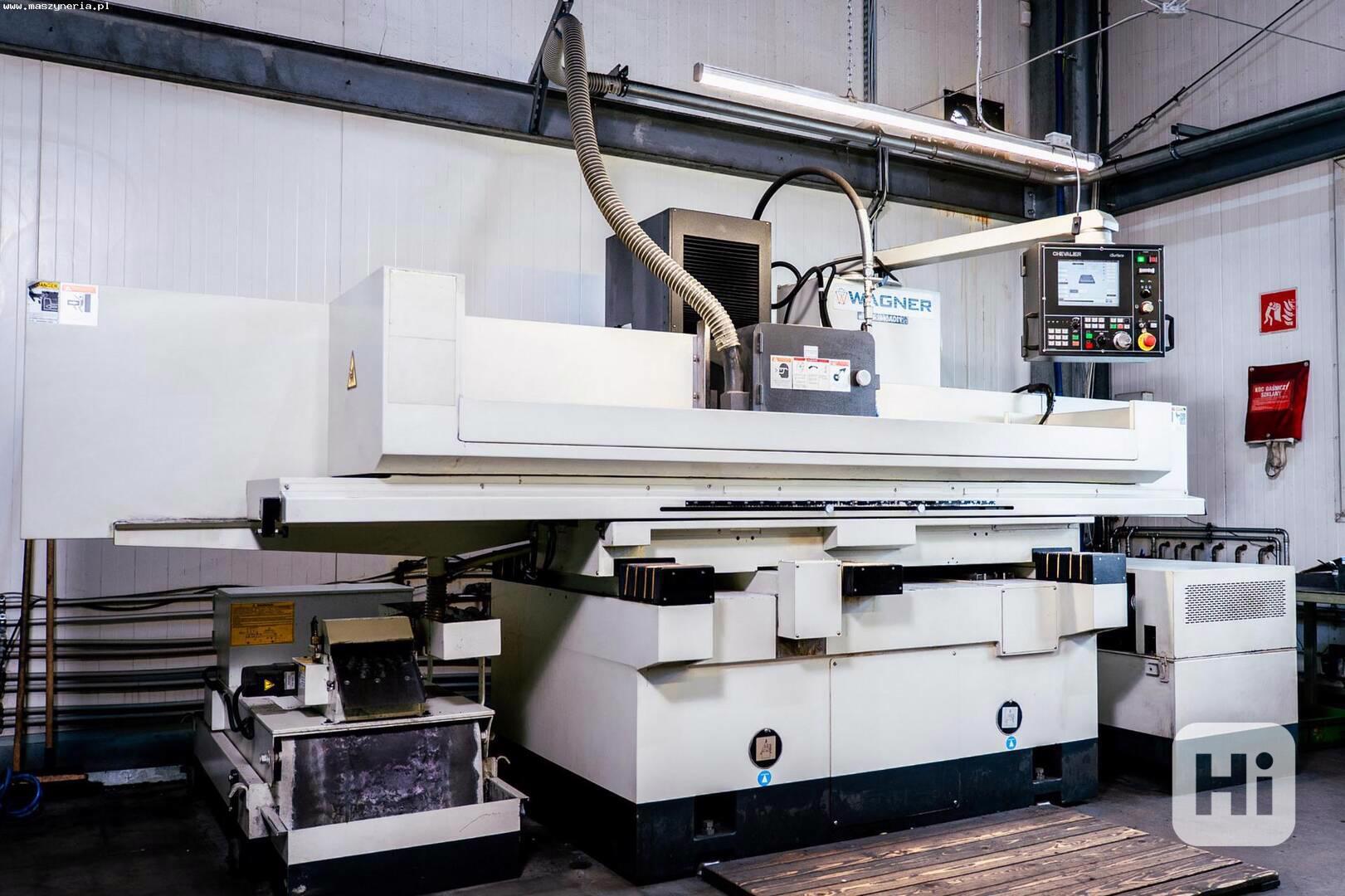

Rovinná bruska CHEVALIER FSG-1640ADIV byla vyrobena v roce 2022 na Tchaj-wanu společností Falcon Group Co., Ltd.
Technické specifikace brusky CHEVALIER FSG-1640ADIV
- maximální délka broušení: 1015 mm
- maximální šířka broušení: 405 mm
- rozměry pracovního stolu (D x Š): 1000 x 400 mm
- maximální hmotnost obrobku (bez magnetické desky): 440 kg
- maximální hmotnost obrobku (s magnetickou deskou): 220 kg
- posuv pracovního stolu (osa X): 1050 mm
- vertikální posuv brusného kotouče (osa Y): 480 mm
- příčný posuv brusného kotouče (osa Z): 450 mm
- automatický posuv (osa Y): 0,001-0,04 mm
- automatický posuv (osa Z): 3-32 mm
- rychlost posuvu pracovního stolu (osa X): 5-25 m/min
- rychlost vertikálního posuvu brusného kotouče (osa Y): 0-675 mm/min
- rychlost příčného posuvu brusného kotouče (osa Z): 0-2250 mm/min
- nejmenší přírůstek v osách Y a Z: 0,001 mm

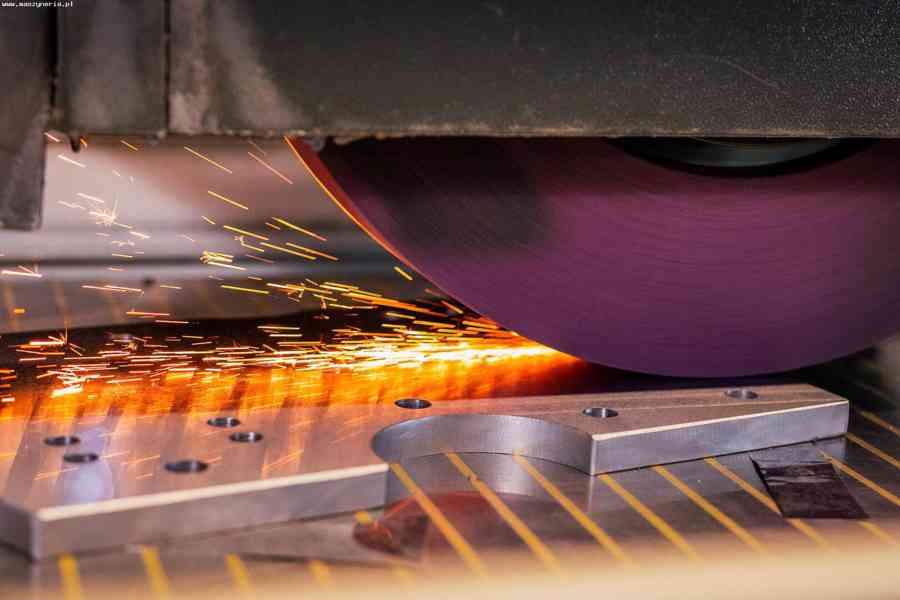

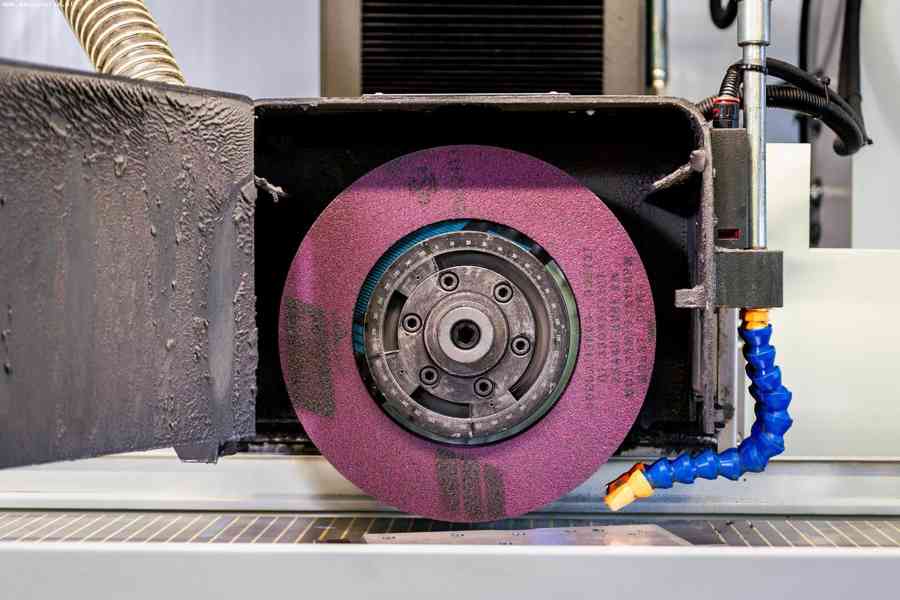

- rozměry brusného kotouče (průměr x šířka x otvor): 355 x 50 x 127 mm
- otáčky vřetena: 500-1800 ot/min
- výkon pohonu vřetena: 3,75 kW
- vzdálenost od osy vřetena k povrchu pracovního stolu: 610 mm
- vzdálenost od pracovního stolu k podlaze: 980 mm
- počet T-drážek: 3
- šířka T-drážek: 14 mm
- výkon pohonu os Y a Z: 1,7 kW
- výkon hydraulického systému: 1,5 kW
- připojovací výkon: 10 kVA
- napájení: 400 V; 50 Hz
- prostorové nároky (D x Š x V): 4280 x 1703 x 2100 mm
- hmotnost stroje CHEVALIER FSG-1640ADIV: 3500 kg
Vybavení brusky WAGNER FSG 1640-AD IV

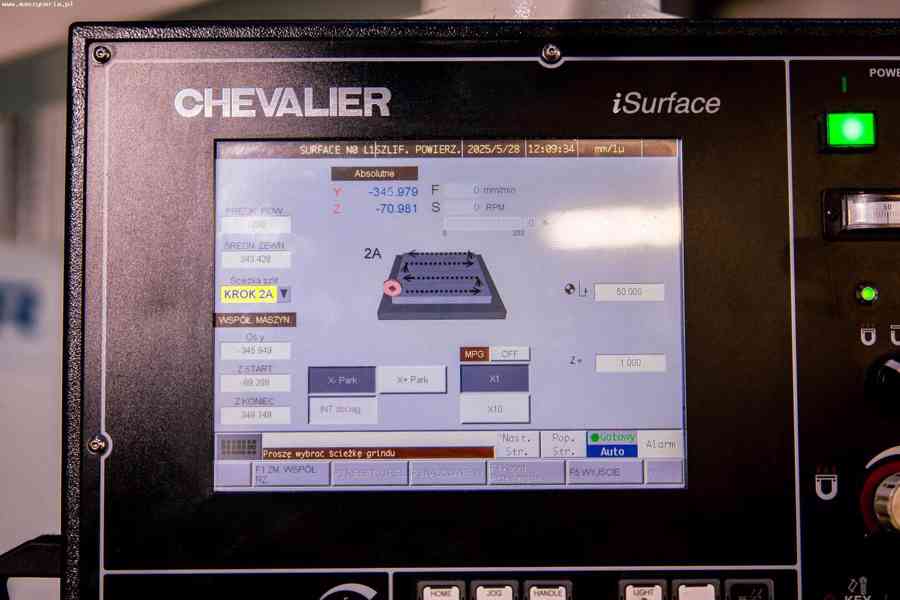

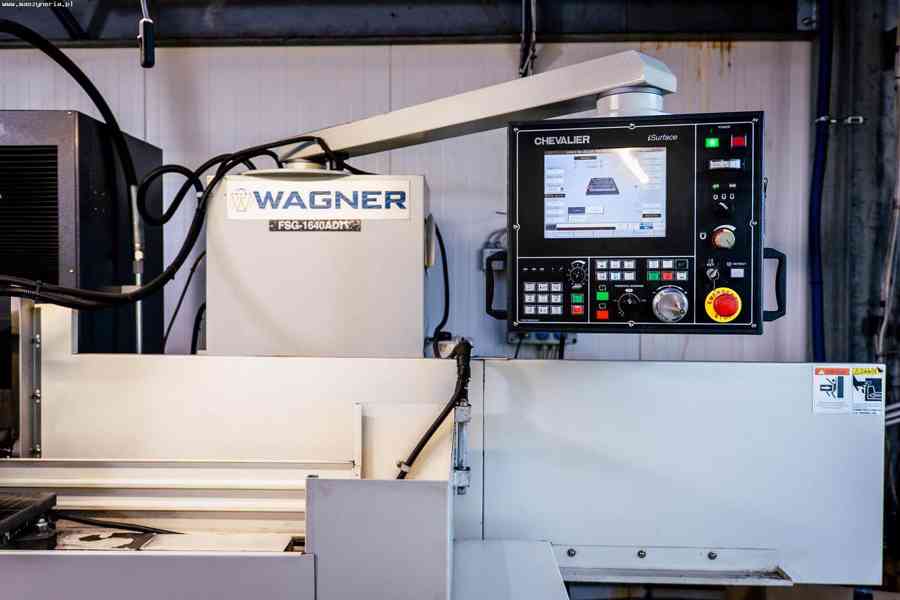

- NC řízení: CHEVALIER iSurface

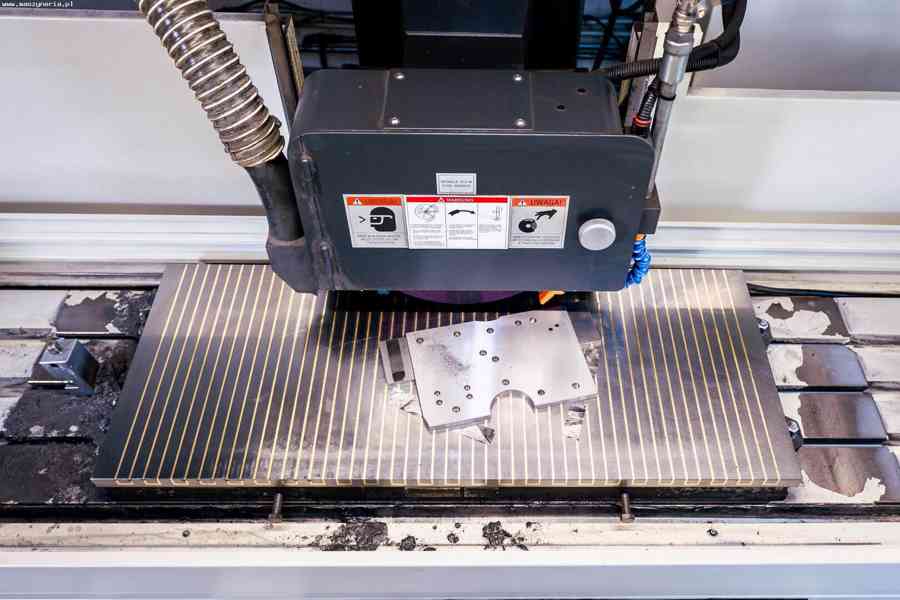

- elektromagnetická deska 1000×400 mm
- nastavení tažné síly a automatické odmagnetování elektromagnetické desky
- obtahování brusného kotouče na pracovním stole s kompenzací
- dynamické vyvažování brusného kotouče

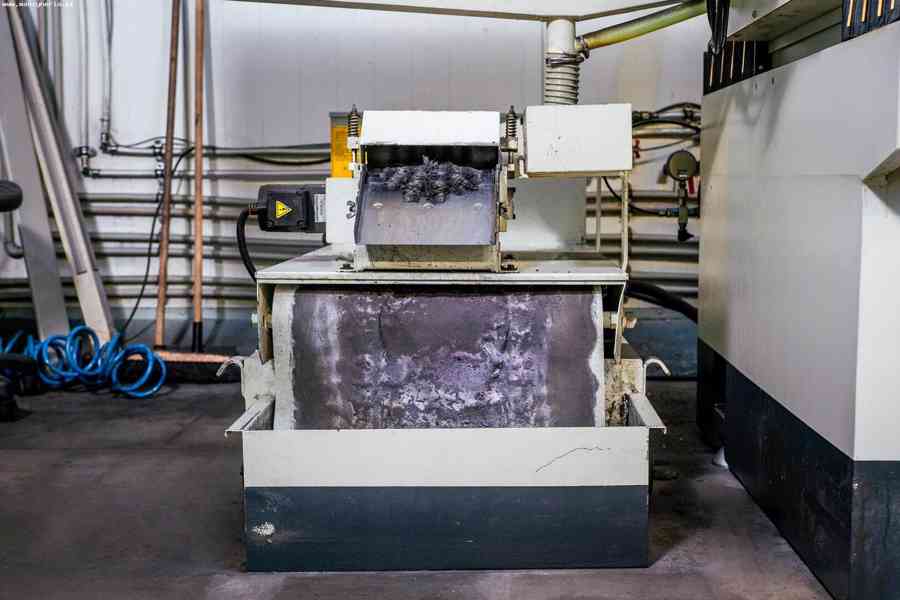

- zařízení na čištění chladicí kapaliny s automatickým filtrem a magnetickým odlučovačem
- nepřímý měřicí systém v osách Y a Z
- AC servomotor se snímačem v ose Y
- AC motor se snímačem v ose Z
a mnoho dalšího...
umístění: Polsko
telefon: +48 603 510 566
