Brusky

Nabízím návod k brusce na nástroje BN-102B, výrobce TOS Hostivař - závod Středokluky.
Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Nabízím kompletní dokumentaci k německé brusce na pilové kotouče SWSK-315. Zkoukněte i ostatní moje dokumentace.

Nabízím kompletní dokumentaci nástrojové brusky N-1. Dále nabízím dokumentaci k brusce na plocho BPH-300, Vrtačkám VS-20/32, soustruhům SV-18, SU-40,SU-50, SM-16A, RM-25, SN-40, 50, 63, 71... a k dalším strojům...

Prodám kompletní obsáhlý návod k brusce na plocho BRH-20-02. Zašlu po dohodě poštou nebo zásilkovnou. Mohu vystavit fa proti DPH.
Zkoukněte i ostatní moje návody a dokumentace!

Prodám funkční stolní brusku viz. foto. Výrobce ELKO Nový Knín. Platí do smazání.

Název stroje: Frikční pila
Katalogové číslo: 10274
Typ, parametry: FP-80 A
Výrobce: Kolínská nástrojárna
Rok výroby:
1980
Popis:
vřeteno 3800 ot/min
hmotnost 135 kg

Název stroje: Rozbrušovačka
Katalogové číslo: 4442
Typ, parametry: 400mm

Prodáme nový mycí stůl LF 100 za akční cenu.
Stůl robustní konstrukce s nosností 250 kg o rozměrech v š h - 90-100-50 cm.
Stůl je kompletní včetně čerpadla, štětce a poz. roštu. Možno dokoupit nerez rošt, čističe a další příslušenství. Doprava po celé čr 1490,-. Okres: HK, PCE, UO, KO, HB, JI, a blízké okolí ZDARMA.
Profi čističe od 3750,- za 50l. Cena s 21% DPH. Záruční a pozáruční servis. Odvoz a ekologická likvidace staré náplně ZDARMA.

Název stroje: Bruska rovinná vodorovná na GO
Katalogové číslo: 10150
Typ, parametry: BPH 320 A
Výrobce: TOS Hostivař
Popis:
Upínací plocha stolu 320X1000 mm
Upínací drážky stolu
-počet 3
-šířka x rozteč 12X100 mm
Největší zatížení stolu 2800 N
Největší šířka broušení 320 mm
Největší délka broušení 1000 mm
Největší výška obrobku při novém kotouči 350 mm
Největší vzdálenost osy vřetena
od upínací plochy stolu 475 mm
Brusný kotouč:
-průměr x šířka x díra 250X32X76 mm
Otáčky brusného kotouče 2280, 2600/min
Průměr brusného kotouče po opotřebení 120 mm
Podélný pohyb stolu 1060 mm
Příčný pohyb stolu 350 mm
Svislý pohyb brousicího vřeteníku 420 mm
Rychlost podélného pohybu stolu 2-22 m/min
Příčný posuv stolu v úvratích 0,1-4 mm
Svislý přísuv do řezu - 1 dílek na stupnici 0,005 mm
Svislý posuv motorický 0,42 m/min
Elektromotor brousicího vřeteníku 4 kW
Elektromotor čerpadla hydrauliky 2,2 kW
Elektromotor posuvu vřeteníku 0,37 kW
Celkový příkon stroje 6,8 kVA
Půdorysná plocha stroje: délka x šířka 4100X1750 mm
Výška stroje 2125 mm
Hmotnost stroje 3200 kg

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 11287
Typ, parametry: NUA 25
Výrobce: PONAR-Wroclav
Rok výroby:
1986
Popis:
pracovní plocha stolu 915x135 mm
max. vzdálenost mezi hroty koníků 685 mm
max. vzdálenost mezi hroty upínací hlavy a koníku 465 mm
zdvih osy hrotů nad plochou stolu 125 mm
podélný pohyb stolu 410 mm
příčný pohyb stolu 205 mm
úhel otočení stolu +- 45°
max. vzdálenost od plochy stolu k ose vřetena brusných kotoučů 310 mm
natočení vřetena brusných kotoučů ve vodorovné rovině 350°
natočení vřetene brusných kotoučů ve svislé rovině +15°/-90°
počet otáček vřetene brusných kotoučů 3850 a 5760 ot/min.
výkon motoru pohánějícího vřeteno brusných kotoučů 0,6 kW
počet otáček motoru pohánějícího vřeteno brusných kotoučů 2670 ot/min.
napájecí napětí 3x380 V
celkový výkon 1,6 kW
celkové rozměry stroje 1325x1240x250 mm
hmotnost cca 1000 kg

Název stroje: Bruska nástrojová
Katalogové číslo: 15021
Typ, parametry: BN 102
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

Název stroje: Bruska nástrojová
Katalogové číslo: 14333
Typ, parametry: BN 102
Výrobce: TOS
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

Název stroje: Bruska nástrojová
Katalogové číslo: 3051
Typ, parametry: BN 102
Popis:
oběžný průměr 280 mm
oběžný průměr se zvyšovací deskou 370 mm
vzdálenost hrotů vřeteníku a koníku 500 mm
vzdálenosrt hrotů koníku 690 mm
kužel ve vřeteníku
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotů 315 mm
min. vzdálenost osy brousicího vřetena od osy hrotů 75 mm
max. svislá vzdálenost osy vřetena 175 mm
min. svislá vzdálenost osy vřetena 55 mm
průměr sklíčidla 115 mm
průměr magnetické desky 150 mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230 mm
ruční podélný pohyb stolu 440 mm
ruční příčný pohyb stolu 240 mm
plocha stolu 920x140 mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600 ot/min
elektromotor brousicího vřeteníku 0,7-1,2 kW
půdorysná plocha stroje 1485x1860 mm
váha stroje s normálním příslušenstvím 1000 kg

Název stroje: Bruska nástrojová
Katalogové číslo: 780
Typ, parametry: BN 102
Výrobce: TOS Hostivař
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

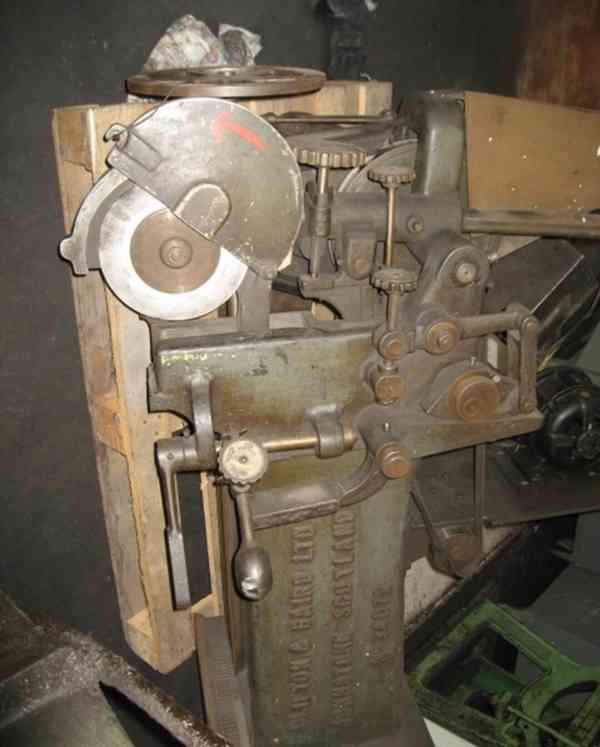

Název stroje: Bruska na pily
Katalogové číslo: 1431
Výrobce: Clifton+Baird

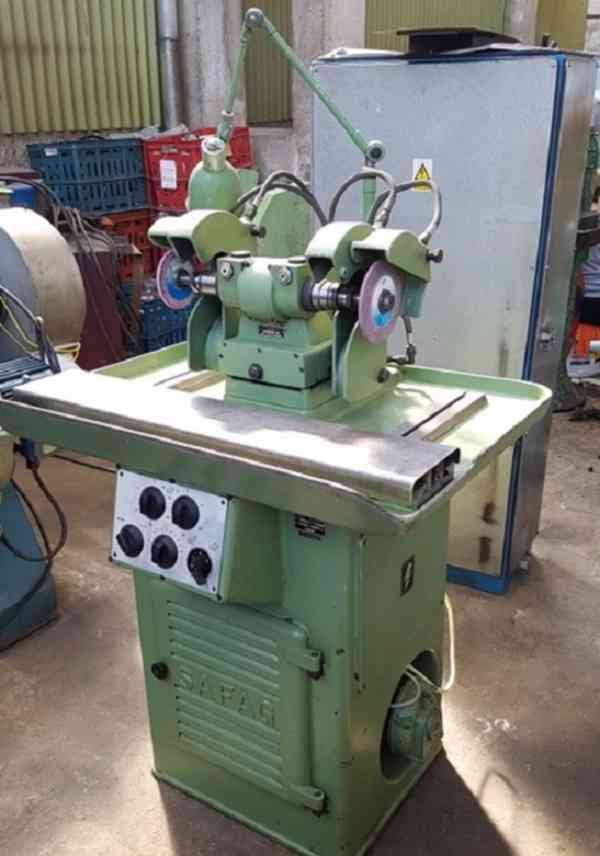

Název stroje: Bruska nástrojová
Katalogové číslo: 11083
Typ, parametry: SAFAG 127

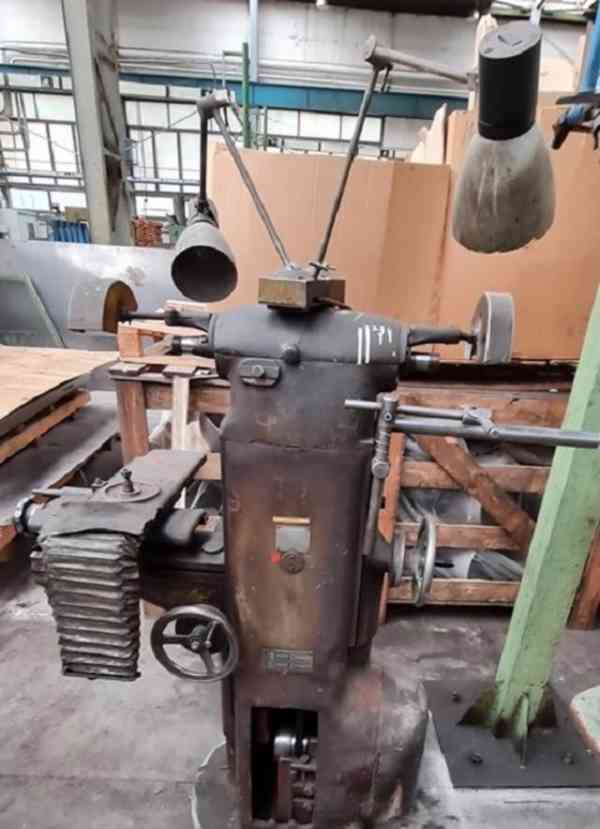

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 9236
Typ, parametry: N 1
Rok výroby/generální opravy:
nezjištěn/1981
Popis:
Průměr brusného kotouče 50-200mm
Průměr konce vřetena 16mm
Kužel ve vřetenu metrický 24
Pohyb stolu :
podélný 260mm
příčný 140mm
svislý 300mm
Svislý pohyb zadních saní 130mm
Vzdálenost upínací plochy stolu od osy vřetena 120-420mm
Vzdálenost osy vřetena od osy trnu 70-240mm
Úhel natočení stolu ±45°-90°
Natočení upínacího přípravku stolu ve vodorovné rovině 360°
Natočení svislé desky přípravku 45°
Vzdálenost hrotu dělicího přístroje a koníku 500mm
Největší průměr upnutí v hrotech 180mm
Největší délka broušení na trnu 200mm
Otáčky vřetena 3200, 4800min-1
Elektromotor 1,1kW
Rozměry stroje: délka x šířka 1280X760mm
Hmotnost stroje 480kg

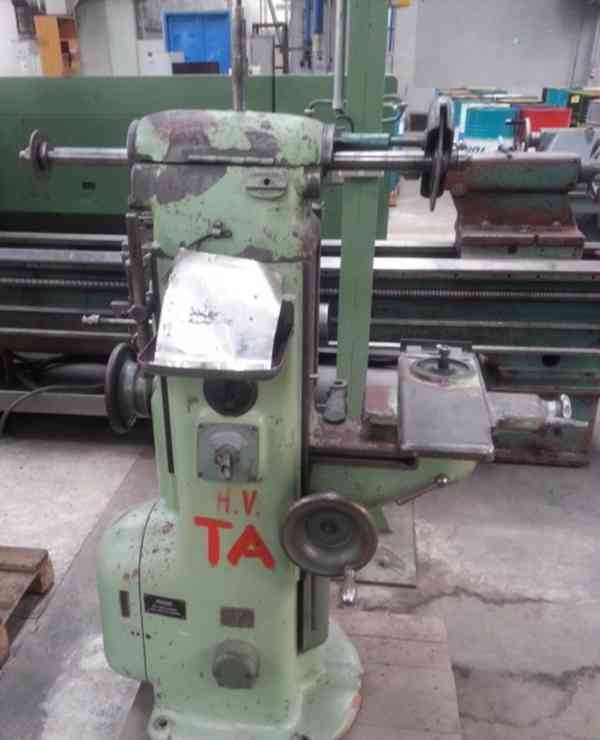

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 3066
Typ, parametry: N 1
Výrobce: Blanické strojírny n.p.
Rok výroby:
1970
Popis:
Průměr brusného kotouče 50-200mm
Průměr konce vřetena 16mm
Kužel ve vřetenu metrický 24
Pohyb stolu :
podélný 260mm
příčný 140mm
svislý 300mm
Svislý pohyb zadních saní 130mm
Vzdálenost upínací plochy stolu od osy vřetena 120-420mm
Vzdálenost osy vřetena od osy trnu 70-240mm
Úhel natočení stolu ±45°-90°
Natočení upínacího přípravku stolu ve vodorovné rovině 360°
Natočení svislé desky přípravku 45°
Vzdálenost hrotu dělicího přístroje a koníku 500mm
Největší průměr upnutí v hrotech 180mm
Největší délka broušení na trnu 200mm
Otáčky vřetena 3200, 4800min-1
Elektromotor 1,1kW
Rozměry stroje: délka x šířka 1280X760mm
Hmotnost stroje 480kg

Název stroje: Bruska nástrojová
Katalogové číslo: 1963
Typ, parametry: SWSK 315
Výrobce: VEB
Rok výroby:
1981
Popis:
bruska na pily,
teplotní rozsah -5 až +40°C
min. broušení kotoučem 16 mm
max. broušení kotoučem 315 mm
otvor na třísky 16 mm
zdvih 90-135-200 min.
průměr brusného kotouče 160 mm
otáčky brousícího vřetena 2800 BX. 5200 U / min
posuv pilového listu 0,05; 0,10; 0,15; 0,20 mm
hmotnost stroje 370kg

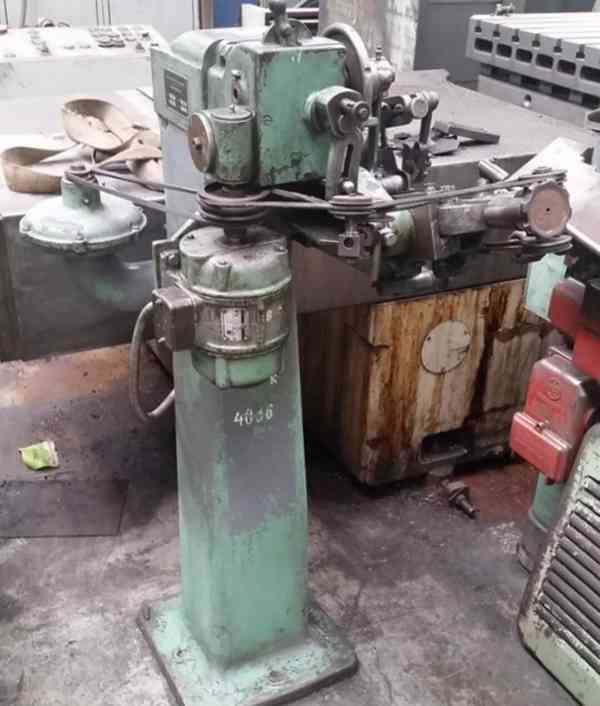

Název stroje: Bruska - ostřička na pily
Katalogové číslo: 7395
Typ, parametry: EXAKT
Výrobce: Stredoslovenské železiarne
Rok výroby:
1948
