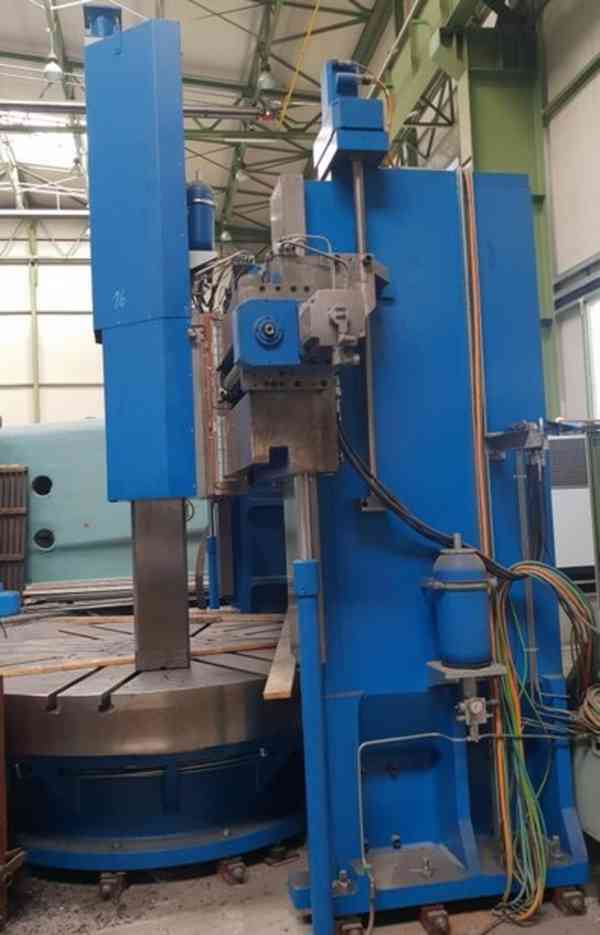

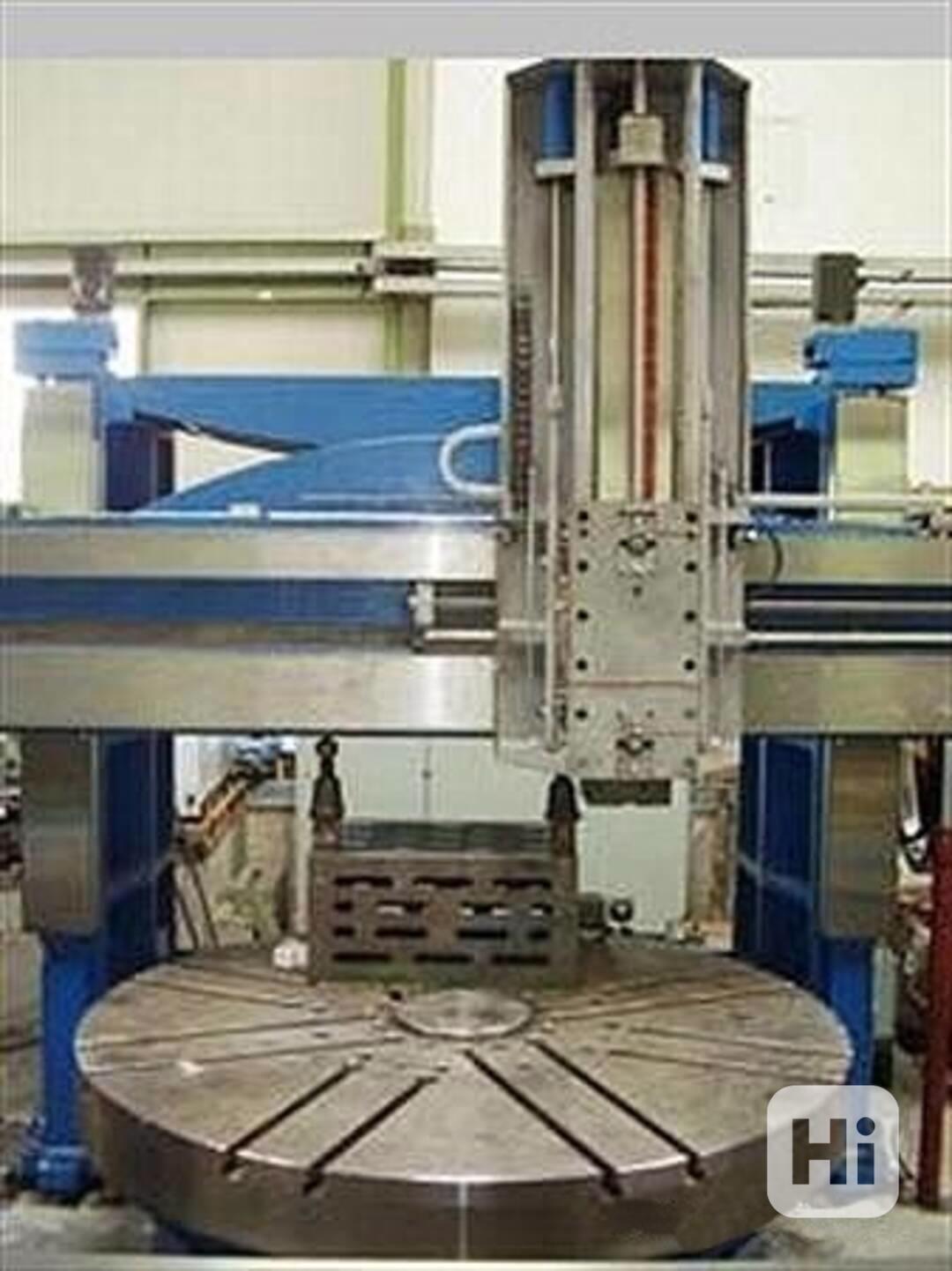

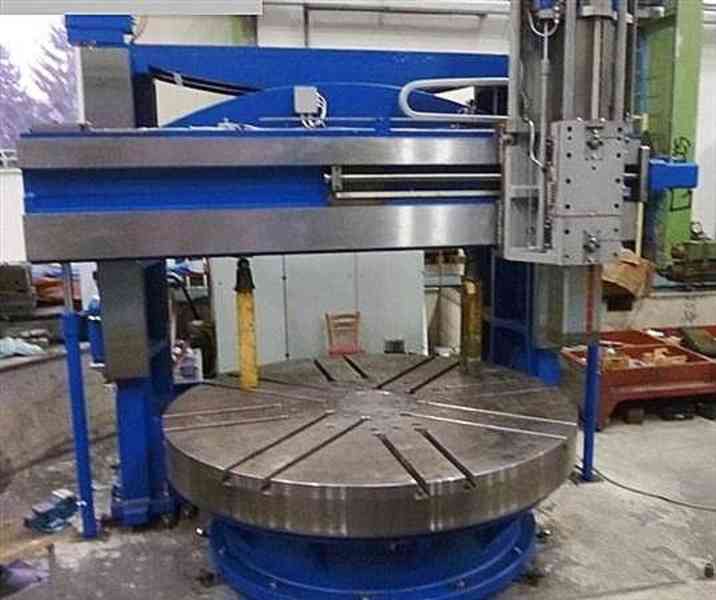

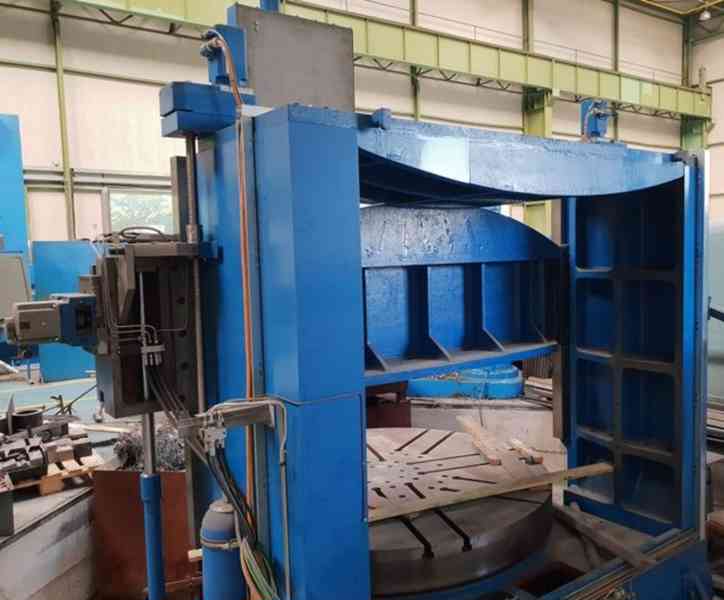

Dvoustojanový svislý soustruh SSP 2600 CNC (13660.)

Název stroje: Dvoustojanový svislý soustruh
Katalogové číslo: 13660
Typ, parametry: SSP 2600
Popis:
Maximální průměr obrobku [mm] 3 000
Maximální výška obrobku [mm] 2 000
Maximální hmotnost obrobku [kg] 16 000

Průměr upínací desky [mm] 2 600
Maximální otáčky upínací desky [min-1] 120
Výkon motoru pohonu upínací desky [kW] 93/120
Maximální krouticí moment [kNm] 35/55

Svislé přestavení smykadla – osa Z [mm] 1 200
Rychloposuv os X a Z [mm.min-1] 8 000
Průřez smykadla [mm] 280x280
Maximální řezná síla [N] 50 000

Hmotnost stroje [kg] 50 000



Technický popis

Rám stroje je tvořen odlitky.

Pohon upínací desky je realizován pomocí torzního motoru, který zajišťuje také polohování stolu (osa C). Uložení upínací desky je hydrostatické s 16 buňkami a chlazením oleje.

Stroj je vybaven jedním suportem. Vodicí plochy smykadla jsou kaleny a broušeny. Vodicí plochy jsou obloženy kluzným plastem, boční vedení zajišťují valivé elementy.

Co se týká mechanických vlastností, stroj dosahuje standardních přesností podle aktuálních norem pro obráběcí stroje.

Stroj je specifické konstrukce a je určen k doplnění řídících a ovládacích systémů, prvků a příslušenství.
