Karusely

Název stroje: Vybrušovací vřeteno na SKQ, SKIQ 8-12-16-20
Katalogové číslo: 10263
Popis:
EAN: 16616
Prodejní jednotka: ks
Hmotnost: 21,3 kg

Rok: 2025

Řídící systém Siemens Sinumerik ONE
Max. průměr obrobku 2200 mm
Upínací průměr otočného stolu 2000 mm
Max. zatížení stolu 20000 kg
Max. výška obrobku 1710 mm
Výsuv smykadla (Z) 1000 mm
Průřez smykadla 180 x 200 mm
Hnané nástroje ano
Počet pozic nástrojů (z toho hnaných) 15
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 15
Výkon hlavního elektromotoru 58 kW
Rozměry d x š x v 6700x10400x6400 mm
Výkon motoru hnaných nástrojů 19,5 kW
Otáčky poháněných nástrojů 8 - 3300 /min
Pracovní posuv 4000 mm/min
Rychloposuv 10000 m/min
Osa C 360 °
Chlazení středem ano
Tlak chlazení středem 20 bar
Otáčky upínací desky 2 - 160 /min
Hmotnost stroje 32000 kg

Stroj kompletne zmodernizován.
Možnost odzkoušení pod proudem.
Plnohodnotná C osa a poháněné nástroje
Krytování stroje splňující požadavky CE.
12 - ti měsíční záruka.
Dokumentace stroje.
Dopravník třísek.

Prodáme použitý karusel SKJ 10, r. v. 1992. Stroj je v provozu pod proudem a obhlídka je možná.

Technické parametry:

Upínací ϕ otočného stolu: 1.000 mm
Maximální zatížení stolu: 5.000 kg
Otáčky stolu: 2,5 – 200 ot/min
Max. ϕ průměr obrobku: 1.150 mm
Max. výška obrobku: 850 mm
Výsuv smykadla „Z“: 750 mm
Výkon hlavního elektromotoru: 3 – 30 kW
Rozměry stroje (d x š v): 2.975 x 2.430 x 3.050 mm
Hmotnost stroje: 13.000 kg

Název stroje: Boční suport z karuselu SKJ 32-63
Katalogové číslo: 15865

Prodáme použitý karusel SK 12, r. v. 1966, v dobrém technickém stavu. Stroj je v provozu pod proudem a obhlídka je možná.

Technické parametry:

Max. výška obrobku: 710 mm
Max. průměr obrobku: 1250 mm
Průměr upínací desky: 1180 mm
Max. průměr obvodového soustružení: 1250 mm
Max. průměr čelního soustružení: 1350 mm
Výkon hlavního elektromotoru: 45 kW
Rozměry d x š x v: 2360 x 3860 x 4260 mm
Hmotnost stroje: 18 300 kg

Řídící systém Siemens Sinumerik 840 D
Max. průměr obrobku 2500 mm
Upínací průměr otočného stolu 2240 mm
Max. zatížení stolu kg
Max. výška obrobku 1250 mm
Výsuv smykadla (Z) 1000 mm
Průřez smykadla mm
Hnané nástroje ne
Zásobník nástrojů ne
Max. hmotnost obrobku 10000 kg
Výkon hlavního elektromotoru 55 kW
Zástavbová plocha stroje dxšxv 7000x4400x5500 mm
Hmotnost stroje 37900 kg

Počet suportů: 2

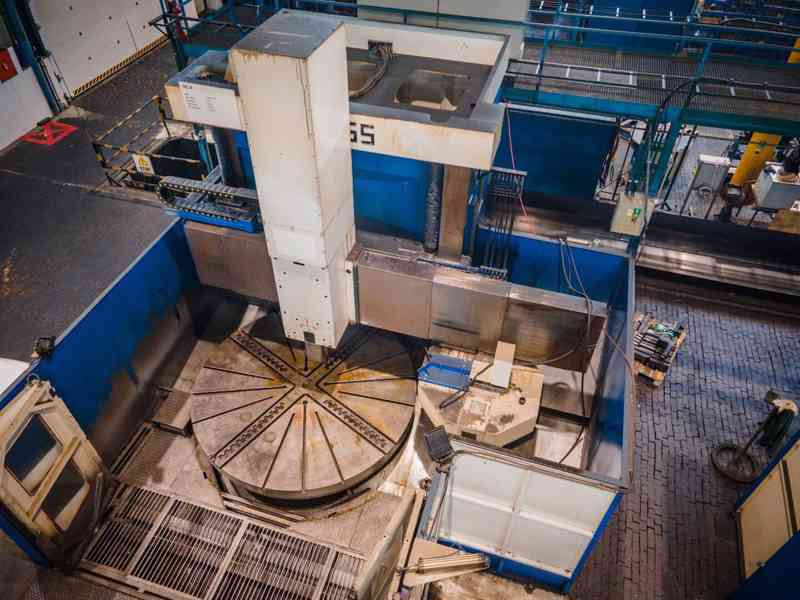

Řídící systém Siemens Sinumerik 840D Sl
Max. průměr obrobku 3965 mm
Upínací průměr otočného stolu 3600 mm
Max. zatížení stolu kg
Max. výška obrobku 1400 mm
Výsuv smykadla (Z) 500 mm
Průřez smykadla mm
Hnané nástroje ne
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 5
Max. hmotnost obrobku 14000 kg
Výkon hlavního elektromotoru 81 kW
Zástavbová plocha stroje dxšxv 7600x6000x5200 mm

Počet suportů: 2

Stroj je v dobrém technickém stavu, není pod proudem.

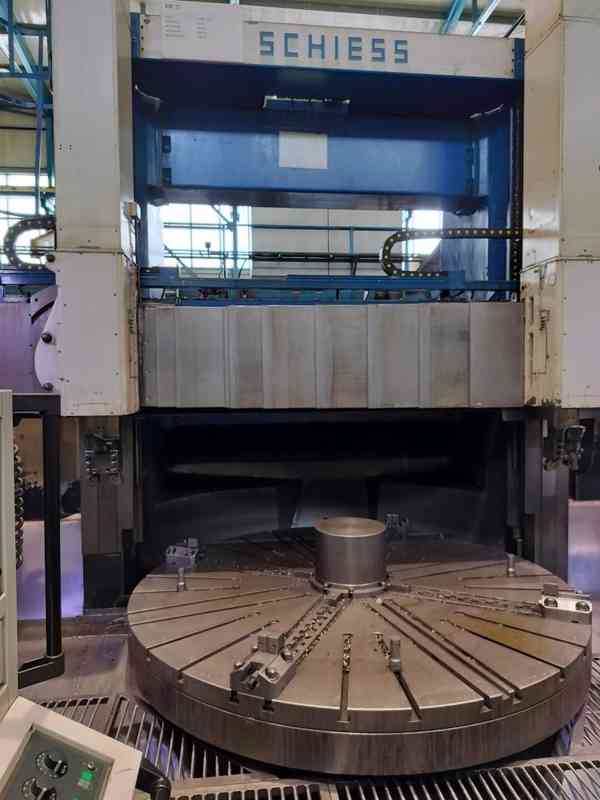

Řídící systém Siemens Sinumerik 840 D
Max. průměr obrobku 3200 mm
Upínací průměr otočného stolu 3000 mm
Max. zatížení stolu 14000 kg
Max. výška obrobku 2200 mm
Výsuv smykadla (Z) 1155 mm
Průřez smykadla mm
Hnané nástroje ne
Zásobník nástrojů ne
Max. hmotnost obrobku 14000 kg
Výkon hlavního elektromotoru 81 kW
Zástavbová plocha stroje dxšxv 7200x6400x6600 mm

Počet suportů: 2

Rok: 2008

Řídící systém Siemens Sinumerik 840 D
Max. průměr obrobku 3000 mm
Upínací průměr otočného stolu 2800 mm
Max. zatížení stolu 18000 kg
Max. výška obrobku 1800 mm
Výsuv smykadla (Z) 1400 mm
Průřez smykadla 320 mm
Hnané nástroje ne
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 12
Výkon hlavního elektromotoru 50 kW
Hmotnost stroje 40000 kg

Stroj je ve velmi dobrém stavu, pod proudem.
v roce 2008 provedena generální oprava v hodnotě 240.000 EUR.
otáčky stolu:
1,25 - 25 U/min
5 - 100 U/min

Prodáme použitý karusel SKJ 8 BNC, v provozu pod proudem, obhlídka možná. Vhodný na hrubování, případně do GO.

Technické parametry:

Největší průměr soustružení:
- příčníkovým suportem mm 900
- bočním suportem mm 800
Nejvyšší výšková vzdálenost od desky
k revolverové hlavě příč. suportu: mm 750
k nožovému držáku bočního suportu: mm 300
Svislý pohyb smykadla příč. suportu: mm 700
Vodorovný pohyb smykadla boč. suportu: mm 250
Průměr upínací desky: mm 780
Největší váha obrobku: kg 1500
Otáčky upínací desky - plynule
ve dvou řadách: ot/min 6-304
Posuvy plynulé přepočtené na otáčky upínací
desky (posuv. rychlost 1.8 až 900 mm/min): mm/ot 0.05-10
Rychloposuvy: mm/min 2000
Elektromotor upínací desky: kW 4.8-24
Rozměry stroje: šířka x délka mm 2000x2900
Výška stroje: mm 3600
Váha stroje včetně boč. suportu: kg 10000

Název stroje: Dvoustojanový svislý soustruh
Katalogové číslo: 13397
Typ, parametry: SK 25 A
Výrobce: ČKD Blansko
Popis:
stroje po částečné GO
bez elektroinstalace

PARAMETRY OBROBKU

Maximální průměr obrobku [mm] 2 600
Maximální výška obrobku [mm] 1 600
Maximální hmotnost obrobku [kg] 10 000

STŮL

Průměr [mm] 2 400
Maximální zatížení stolu [kg] 10 000
Maximální otáčky [min-1] 117
Maximální krouticí moment [kNm] 64
Výkon motoru hlavního pohonu [kW] 80

RÁM

Pojezd příčníku [mm] 1 400
Rychlost pojezdu příčníku [mm.min-1] 525

SUPORT PRAVÝ

Pojezd osy “X” (pojezd suportu po příčníku) [mm] 1 600
Pojezd osy “Z” (výsuv smykadla) [mm] 1 000
Posuv (osy “X” a “Z”) [mm.min-1] 1 – 6 000
Rychloposuv [mm.min-1] 6 000
Průřez smykadla [mm] 200 x 200
Maximální řezná síla [kN] 70

SUPORT LEVÝ

Pojezd osy “U” (pojezd suportu po příčníku) [mm] 1 600
Pojezd osy “V” (výsuv smykadla) [mm] 1 000
Posuv (osy “U” a “V”) [mm.min-1] 1 – 6 000
Rychloposuv [mm.min-1] 6 000
Průřez smykadla [mm] 200 x 200
Maximální řezná síla [kN] 70

ROZMĚRY STROJE

Výška stroje nad podlahou (při nejvyšší poloze příčníku) [mm] 7 000
Délka stroje [mm] 11 000
Šířka stroje [mm] 7 000
Hmotnost stroje [kg] 50 000

Rok: 2017

Řídící systém Siemens Sinumerik 840D Sl
Max. průměr obrobku 1100 mm
Upínací průměr otočného stolu 800 mm
Max. zatížení stolu 4000 kg
Max. výška obrobku 690 mm
Výsuv smykadla (Z) 630 mm
Průřez smykadla 180x200 mm
Hnané nástroje ne
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 15
Otáčky stolu 2 - 400 /min
Výkon hlavního elektromotoru 58 kW

Stroj je ve velmi dobrém technickém stavu, možnost odzkoušení pod proudem

Řídící systém Siemens Sinumerik ONE
Max. průměr obrobku 1800 mm
Upínací průměr otočného stolu 1600 mm
Max. zatížení stolu 12000 kg
Max. výška obrobku 1275 mm
Výsuv smykadla (Z) 1000 mm
Průřez smykadla 180x220 mm
Hnané nástroje ano
Počet pozic nástrojů (z toho hnaných) 15
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 15
Osa C 360 °
Chlazení středem ano
Tlak chlazení středem 20 bar
Pracovní posuv 4000 mm/min
Rychloposuv 10000 m/min
Výkon hlavního elektromotoru 60 kW
Otáčky upínací desky 2 - 200 /min
Otáčky poháněných nástrojů 8 - 3300 /min
Výkon motoru hnaných nástrojů 19,5 kW
Hmotnost stroje 27200 kg
Rozměry d x š x v 5700 x 7000 x 5900 mm

Stroj kompletne zmodernizován.
Možnost odzkoušení pod proudem.
Plnohodnotná C osa a poháněné nástroje
Krytování stroje splňující požadavky CE.
12 - ti měsíční záruka.
Dokumentace stroje.
Dopravník třísek.

POHON KARUSELU - svislého soustruhu (regulátor+elektromotor)


Předmět dodávky:

• elektromotor SB 225LD0B 40 kW

40 kW
375/375 V
750/3000 ot./min.
805 kg
ostatní: viz foto (štítek)


• tyristorový regulátor 04 TK 1350

Stav:
. demontovaný, připravený k expedici
. plně funkční (do demontáže normálně jel)

Výroba:

. MEZ Vsetín, rok 1991
. fotodokumentace v příloze
. cena obsahuje nakládku na dopravní prostředek odběratele

Použití: jako náhradní pohon při výpadku vlastního pohonu nebo při aktuální havárii

URČENO PRO VÁŽNÉHO ZÁJEMCE
. platební podmínky v průběhu jednání
. CENA DOHODOU
