Popis

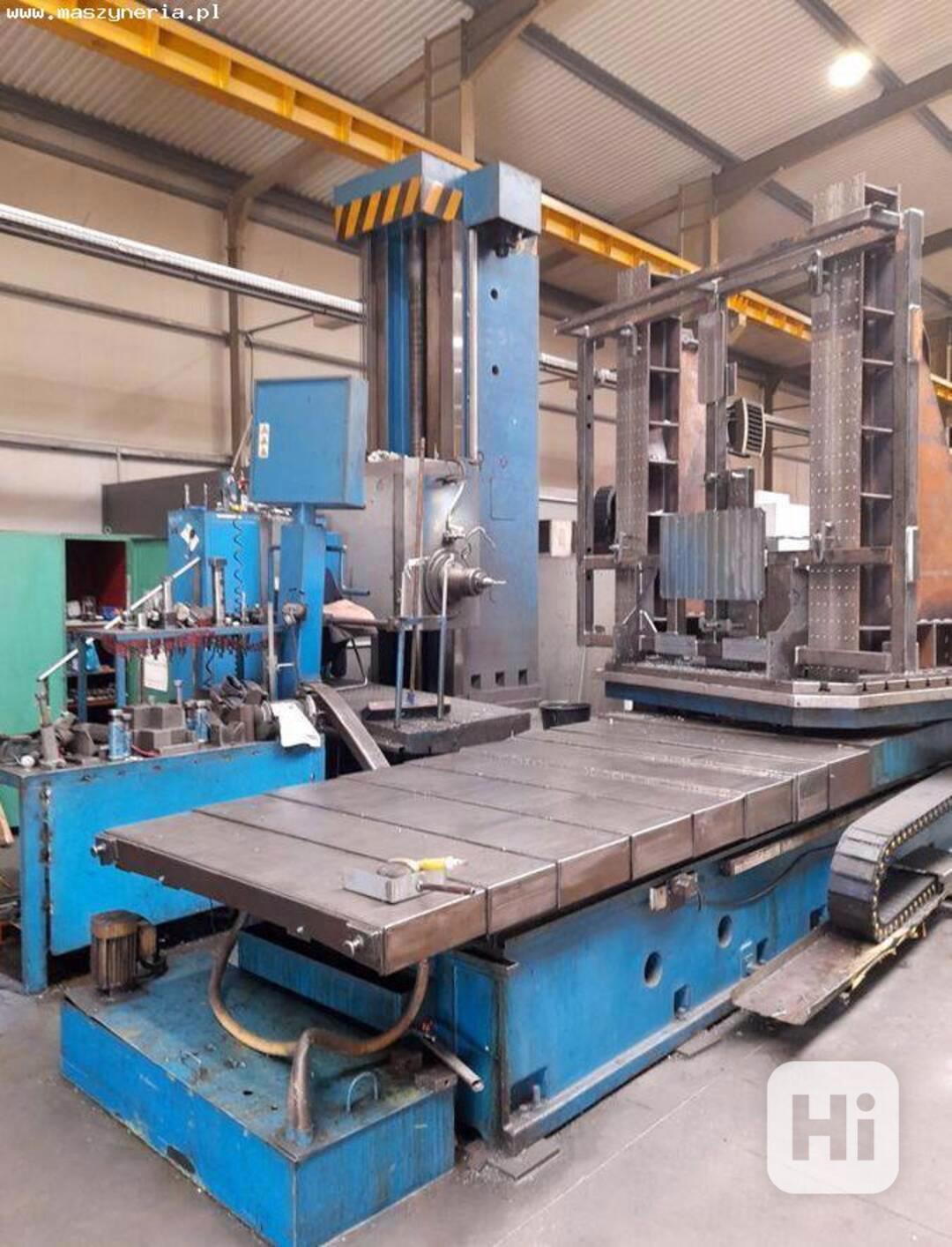

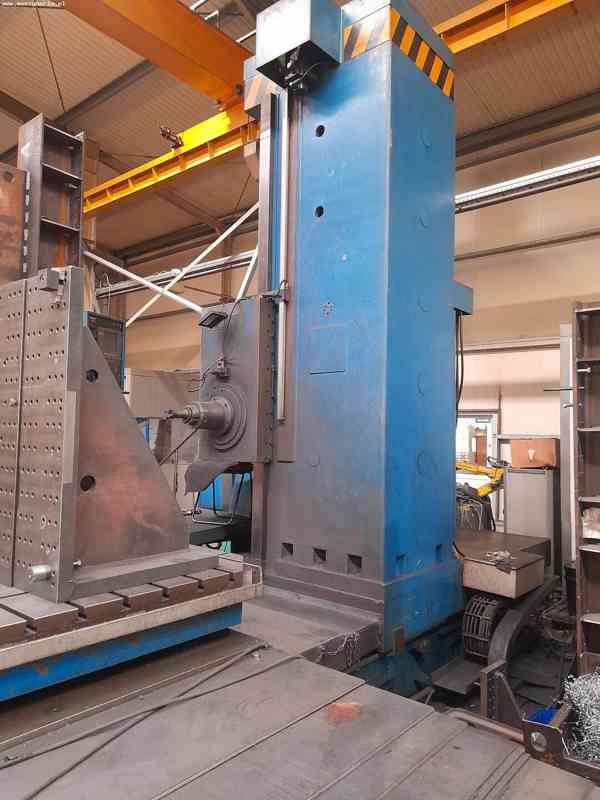

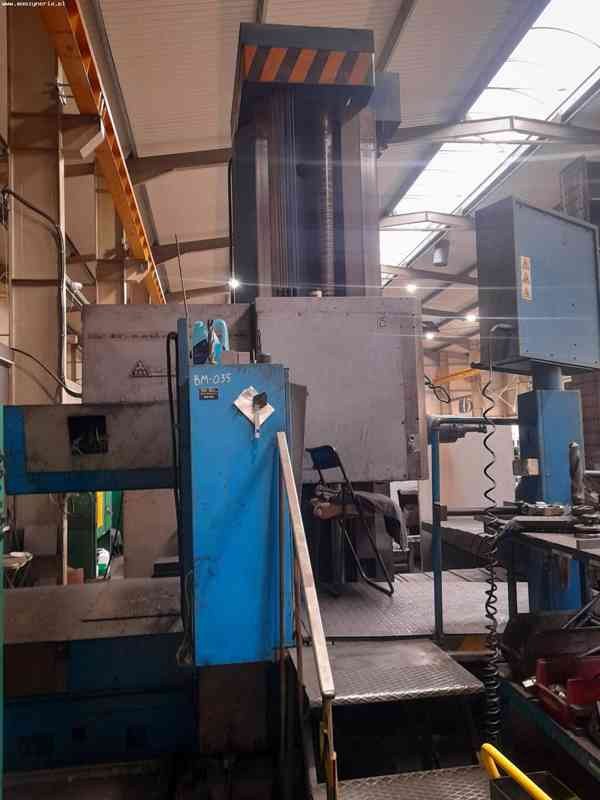

Horizontální vyvrtávačka TOS VARNSDORF WHN 13.8.A byla vyrobena v roce 1979 v Československu společností TOS VARNSDORF a. s. V roce 2004 prošel stroj generální opravou, při níž bylo původní ruční řízení nahrazeno CNC řízením HEIDENHAIN.
Technické údaje vrtačko-frézky TOS VARNSDORF WHN 13.8.A

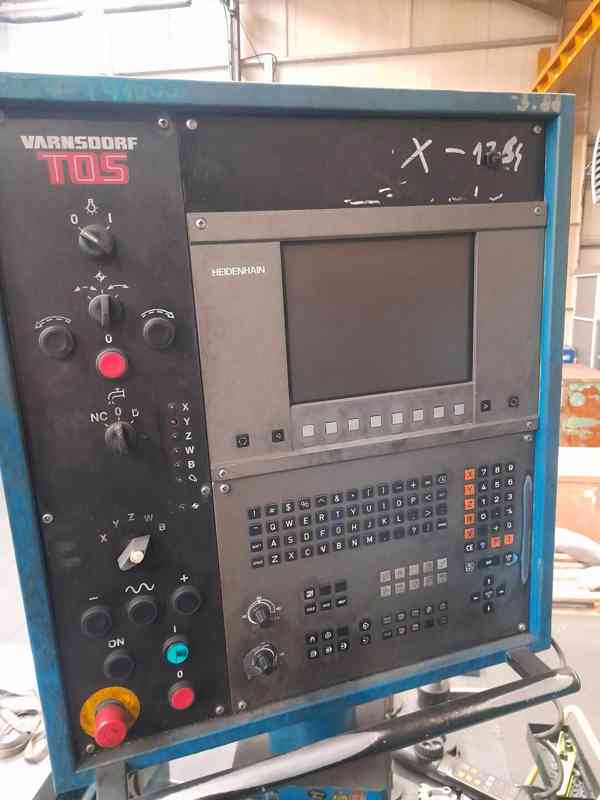

- CNC řízení: HEIDENHAIN iTNC 530
- posuv v ose X/Y/W: 2000/2000/1250 mm
- rychlost posuvu (1. série, všechny skupiny): 2,5-160 mm/s
- rychlost posuvu (2. série, všechny skupiny): 50-3200 mm/s
- rychlý posuv (všechny skupiny): 3200 mm/s
- rychlost mikroposuvu (všechny skupiny): 5 mm/s

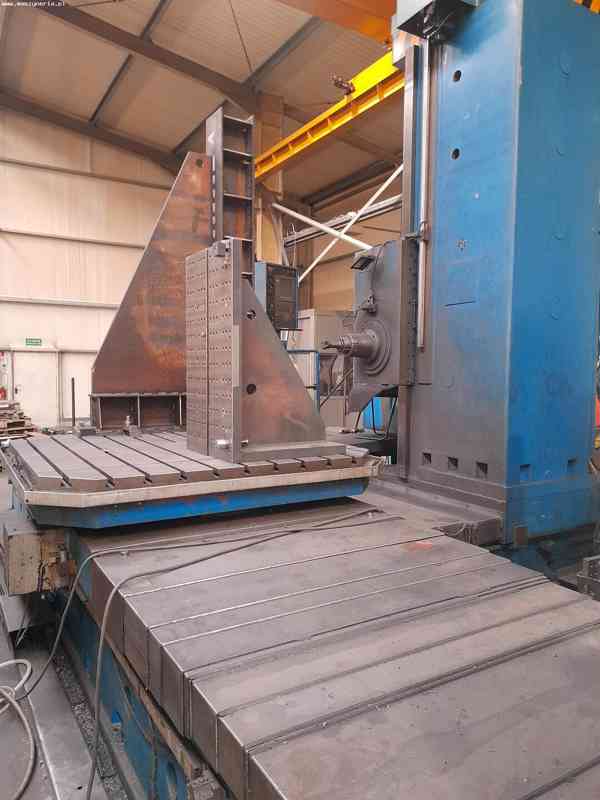

- rozměry pracovního stolu (d x š): 1800 x 1800 mm
- maximální hmotnost obrobku: 12 t
- rozsah zdvihu (metrický závit, počet kroků 20): 2-24 mm
- rozsah zdvihu (Whitworth závit, počet kroků 24): 12-1 ozubená kola/
- maximální otáčky vřetena: 900 ot/min

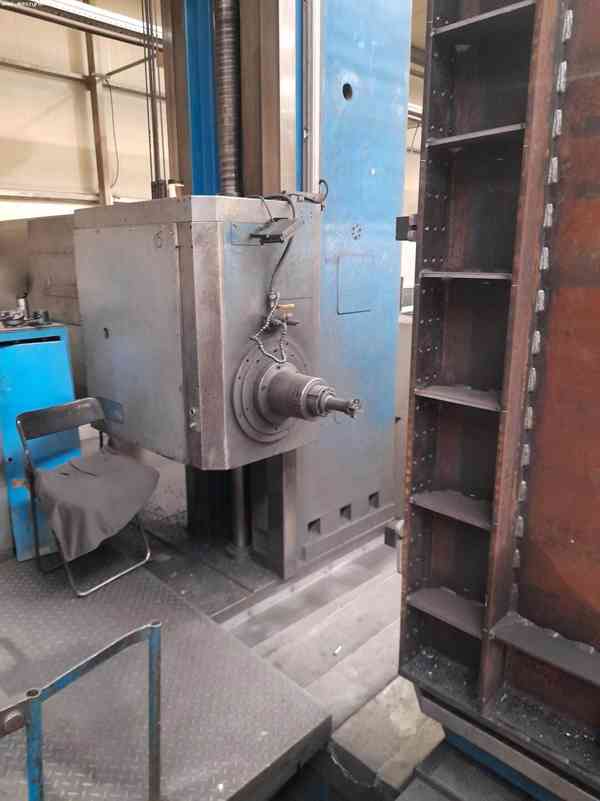

- průměr vřetena: 130 mm
- maximální průměr prázdného vřetena (středicí kužel 7:24): 180 mm
- průměr prázdné příruby vřetena: 280 mm
- prodloužení vřetena: 800 mm
- výkon pohonu vřetena: 38 kW
- maximální točivý moment vřetena (12,5-31,5 ot/min): 10300 Nm
- šířka T-drážky: 22 mm
- rozteč T-drážek: 160 mm
- hydraulická jednotka
objem olejové nádrže: 55 l
výkon čerpadla: 5,2 l/min
pracovní tlak: 5,8-6,5 MPa
- mazací jednotka
objem olejové nádrže: 15 l
výkon čerpadla: 0,5 l/min
pracovní tlak: 0,03 MPa
- výkon pohonu podavače: 2x 6 kW
- potřebný výkon: 80 kW
- prostorové nároky: 43 m2
- hmotnost stroje TOS VARNSDORF WHN 13.8.A: 32000 kg
umístění: Polsko
telefon: +48 603 510 566
