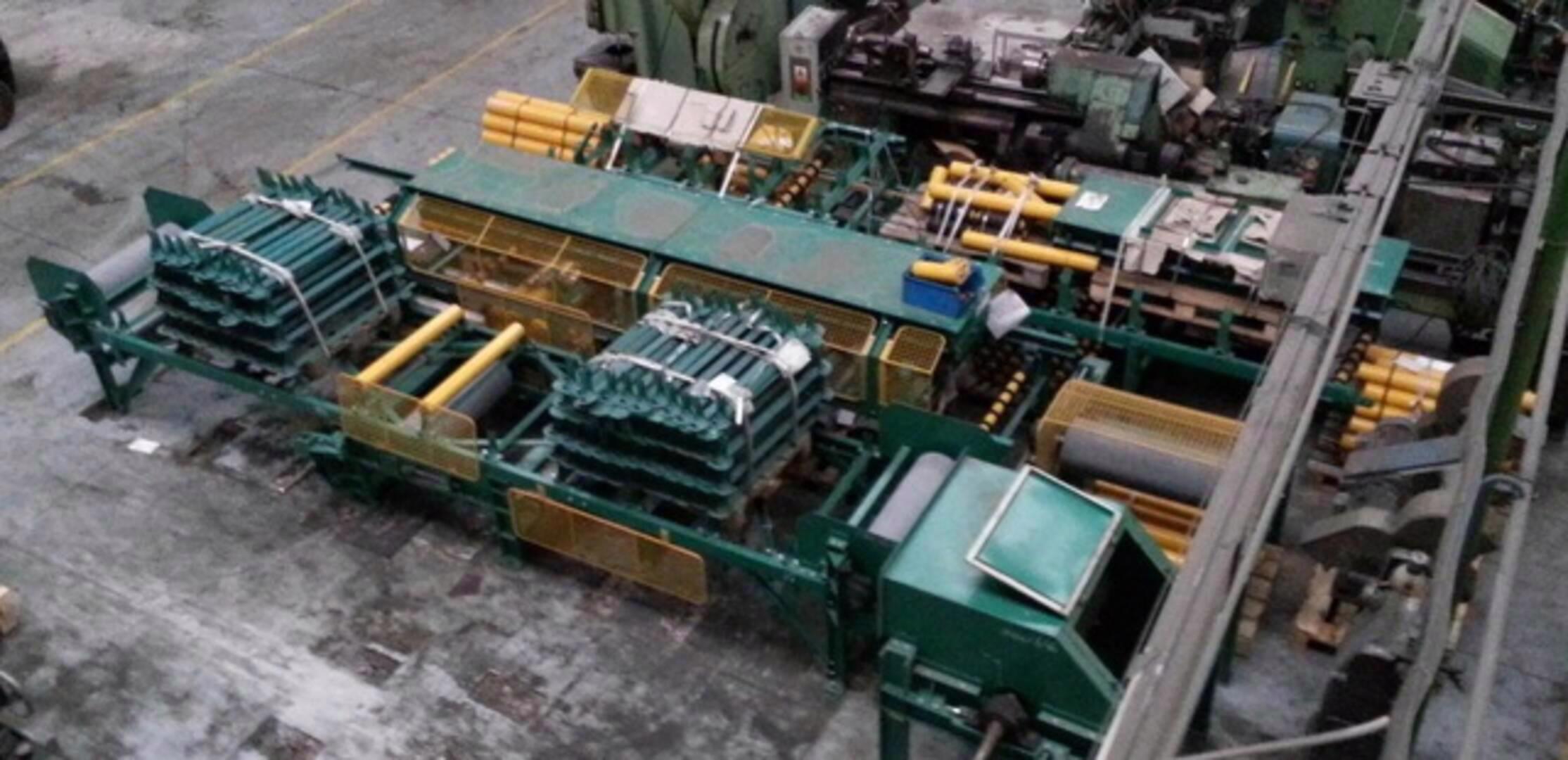

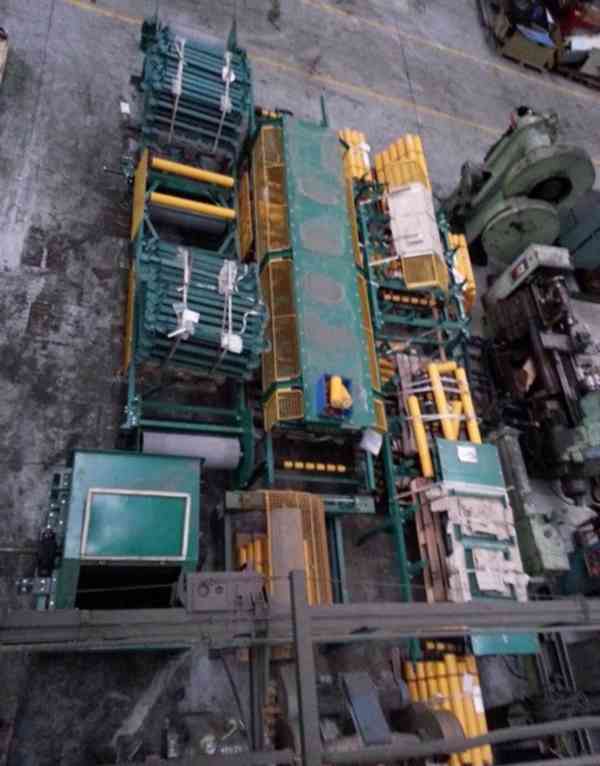

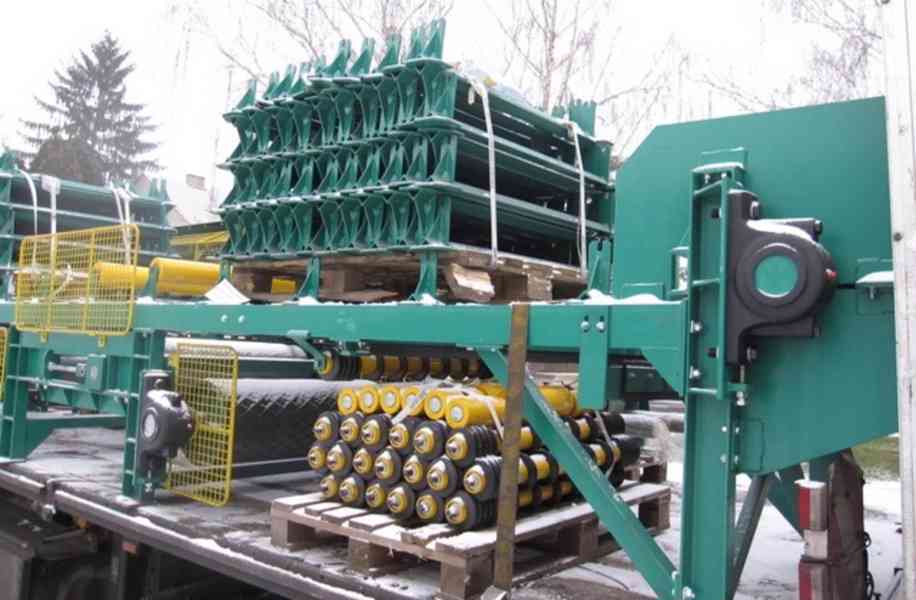

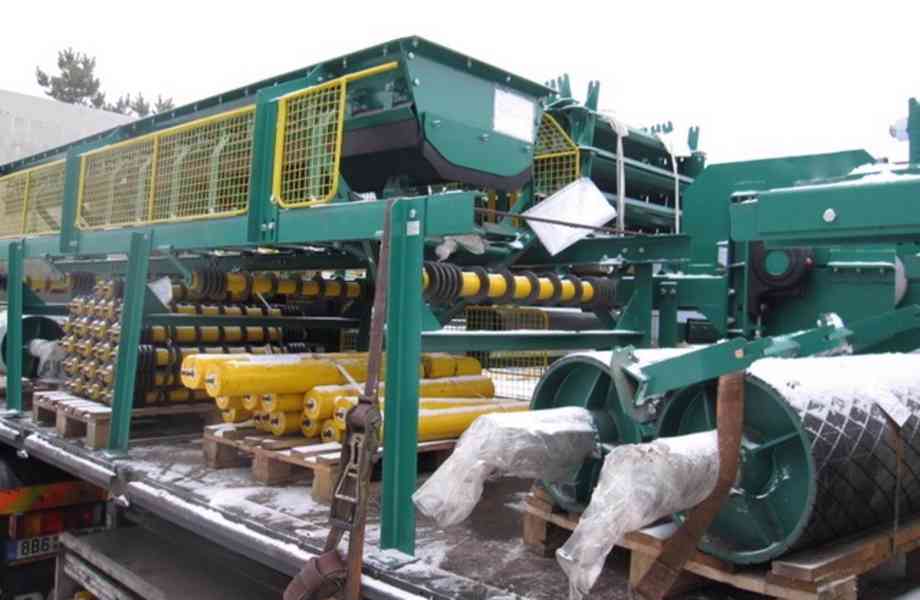

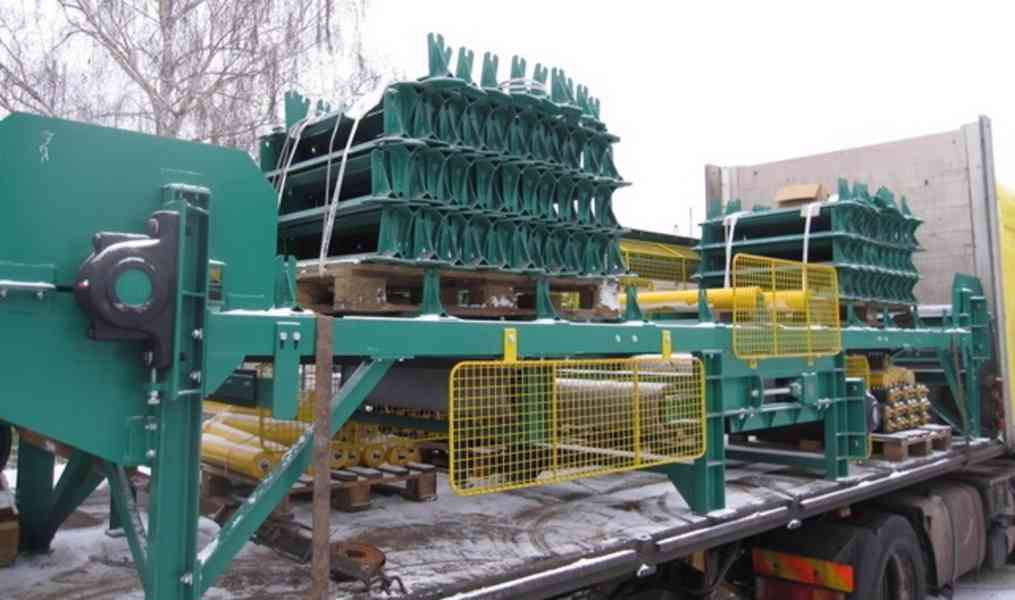

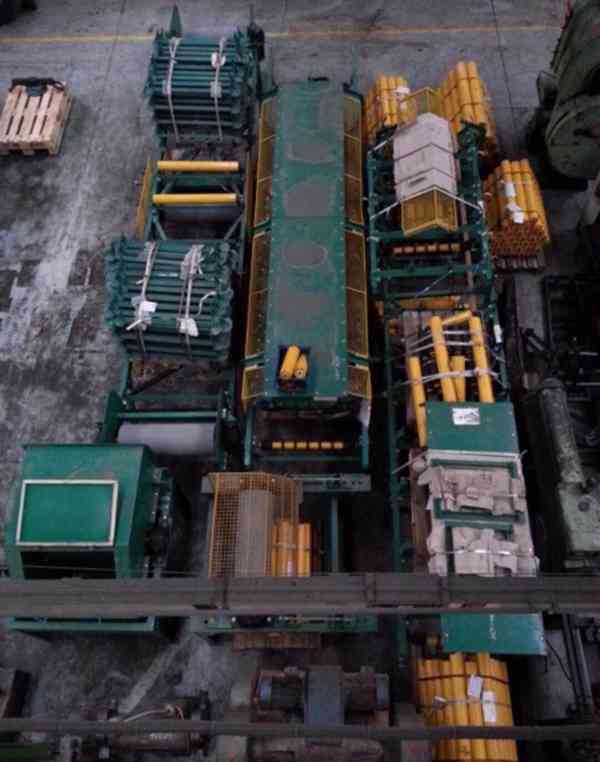

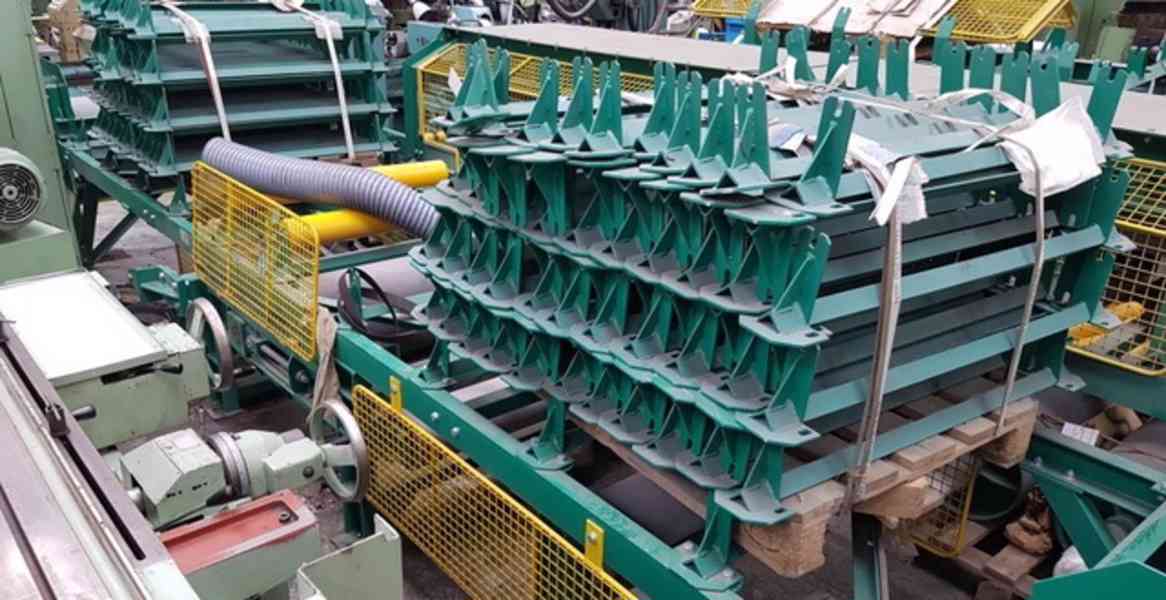

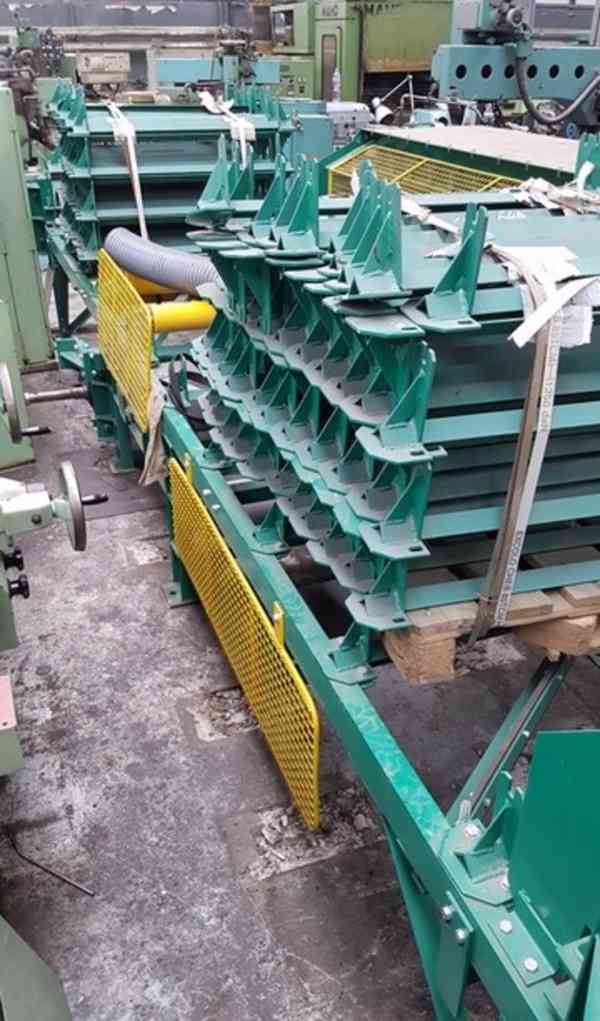

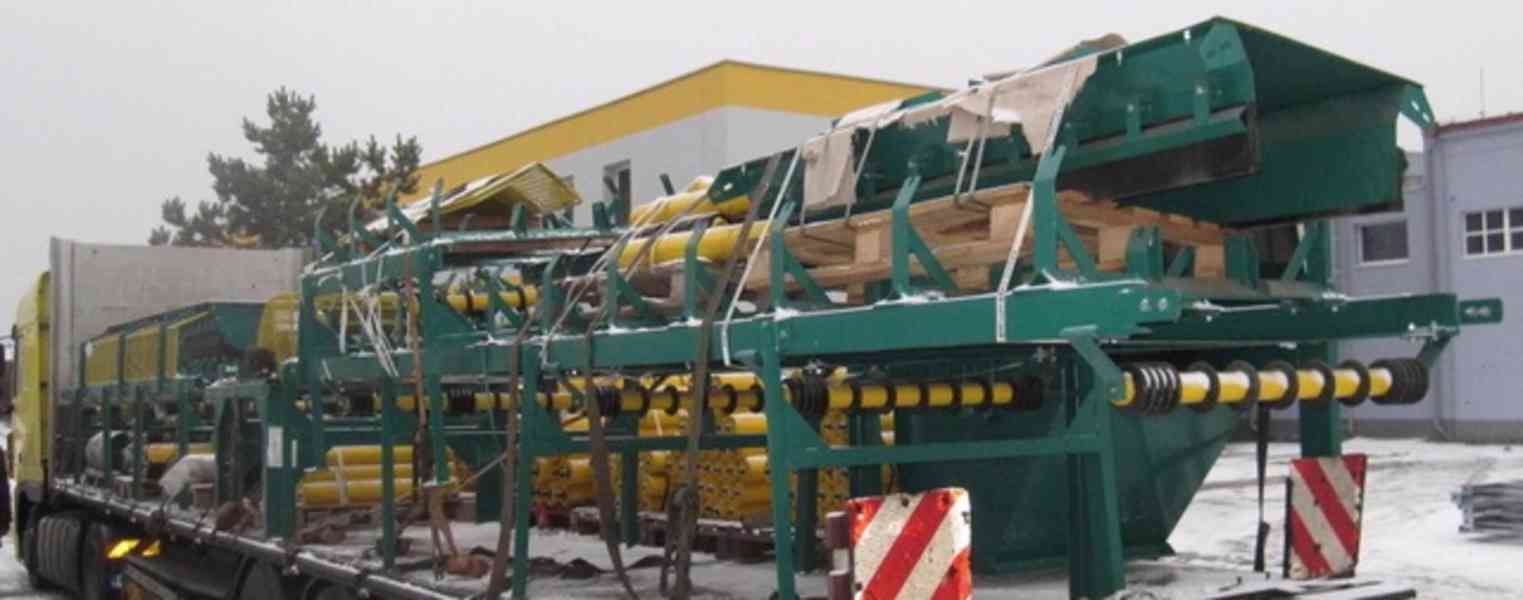

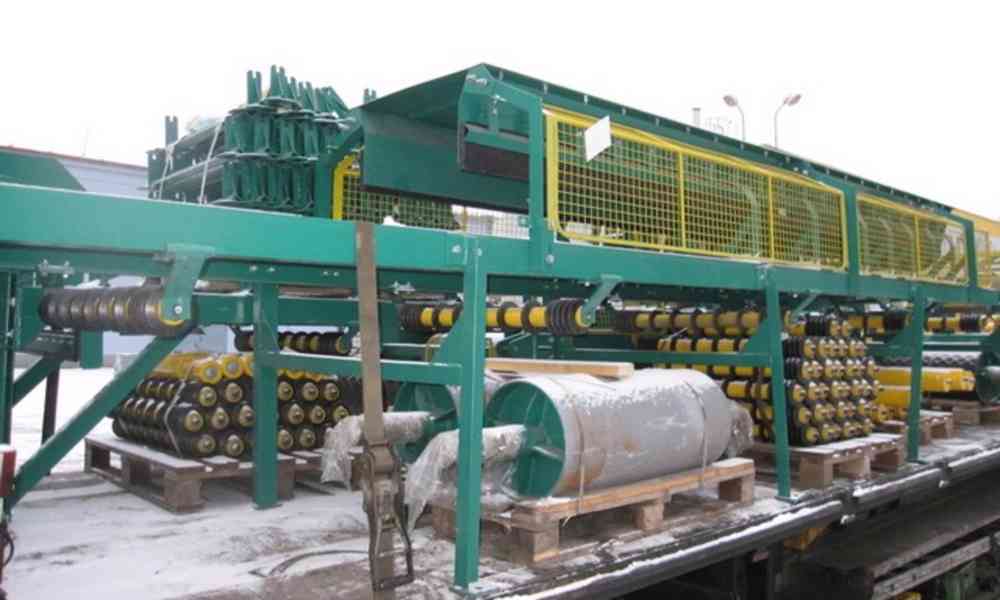

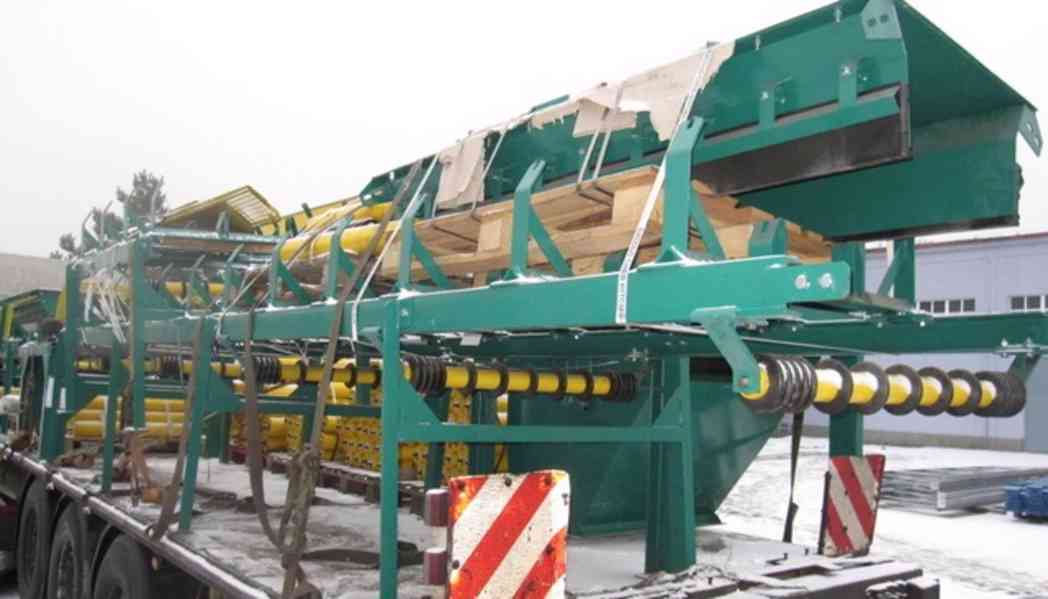

Pásový dopravník 6 m (6817.)

Název stroje: Pásový dopravník
Katalogové číslo: 6817
Typ, parametry: 6 m
Popis:
délka pracovní části dopravníku 6 m
stoupání dopravníku 0°
činnná šířka pásu: 800 mm
tvar průřezu pásu: plochý

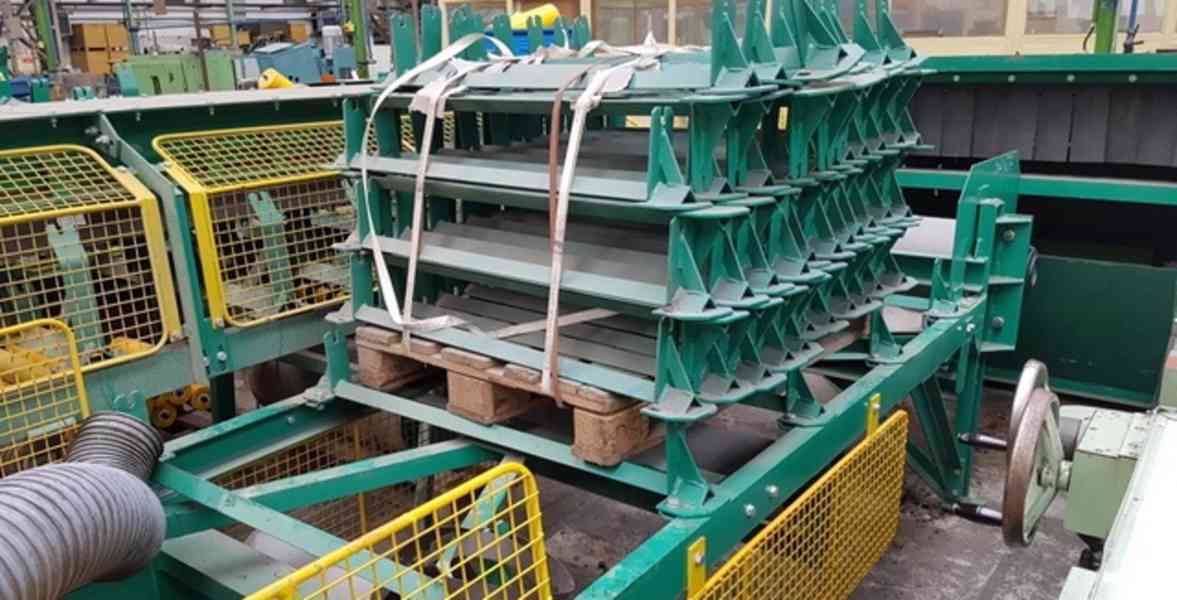

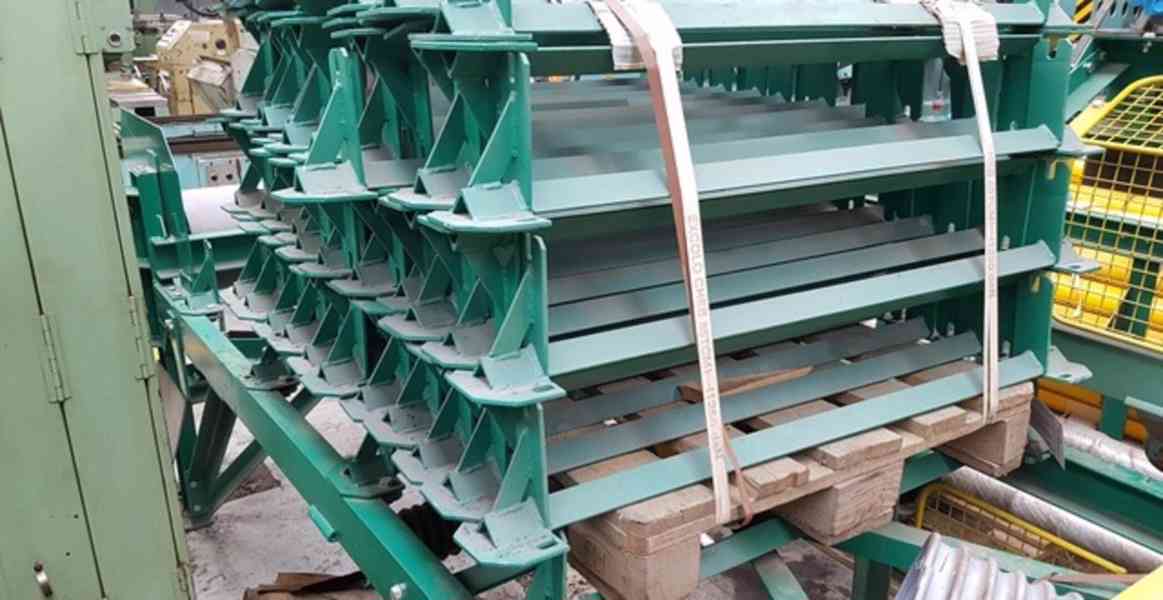

podložení pásu na pracovní straně: jednoválečkové pražce
podložení pásu na vratné straně: diskové válečky
zatížení: 35 kg/m
dopravní rychlost: 0,72 m/s
teplota pracovního prostředí: více než 0°C
prostředí: uzavřená budova
počet pohonů: 1 ks
výkon: 3 kW
reverzace pohybu

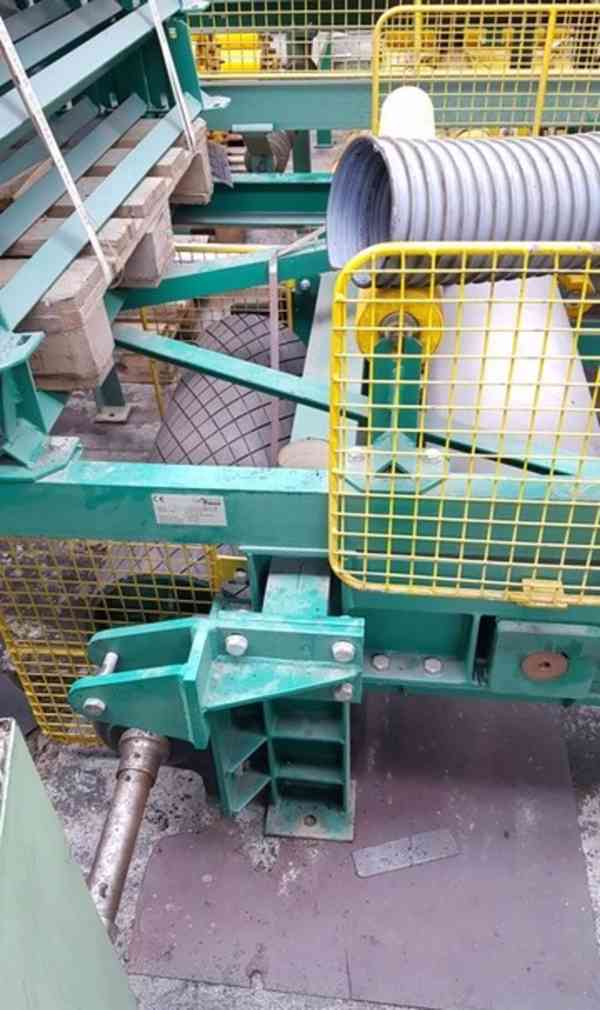

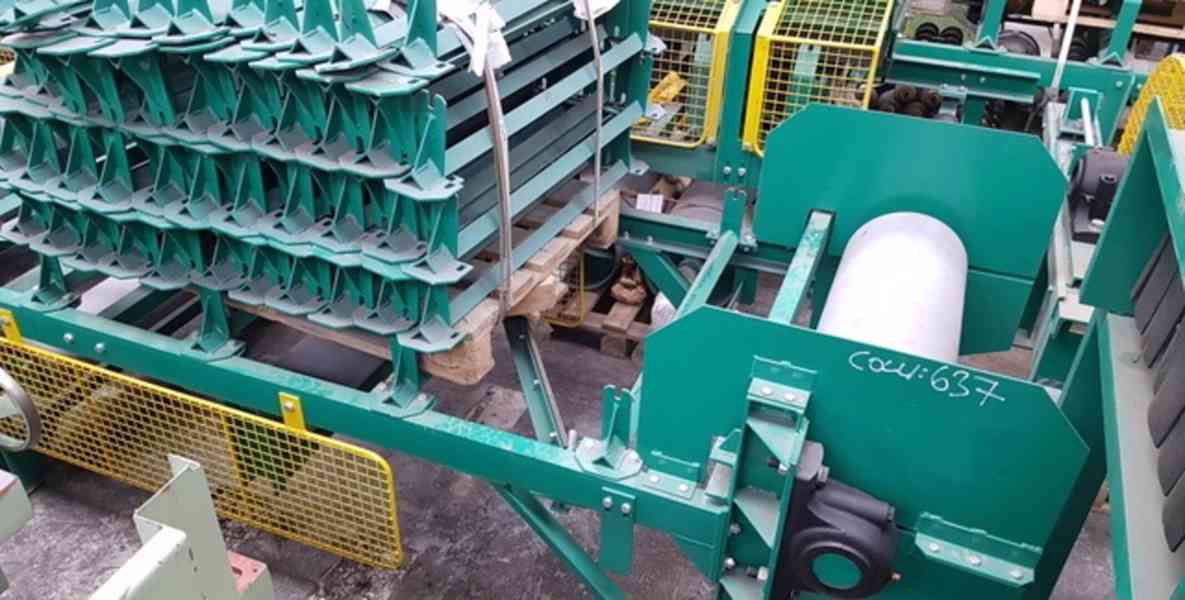

hnací buben:
- pogumovaný, drážkovaný
- průměr bubnu: 330 mm
- povrchová úprava bubnu: ne
vratný buben:
- hladký
- průměr bubnu: 320 mm
- povrchová úprava bubnu: nátěr
převáděcí bubny:
- hladké
- průměry bubnů: 2x194mm, 1x320mm
- povrchová úprava bubnů: nátěr
ložisková tělesa a domečky: standardní ložisková tělesa a ložiskové domečky

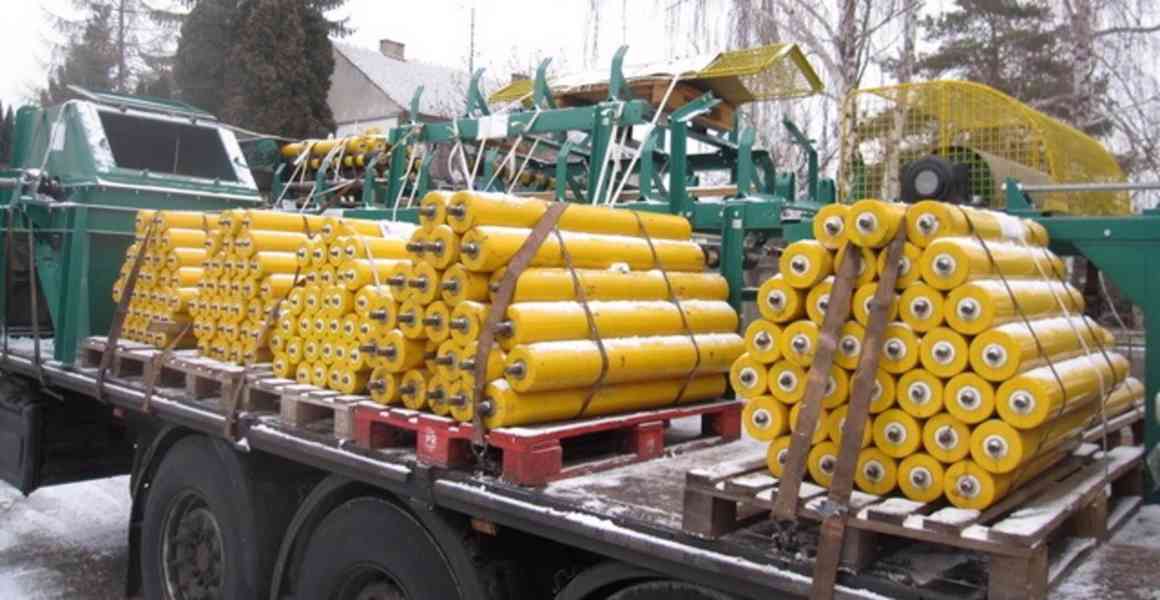

podpěrné válečky:
- hladké
- průměr válečku na pracovní straně: 108 mm
- rozteč válečků na pracovní straně: 500 mm
- průměr válečků na vratné straně: 194 mm
- rozteč válečků na vratné straně: 1300 mm
- povrchová úprava válečku: syntetický lak RAL 1003
ložiska:
- válečky: kuličková ložiska s celoživotní tukovou náplní
rám:
- ocelové profily
- typ konstrukce: U profily
- povrchová úprava - konstrukce: základní + vrchní syntetický lak RAl 6016
opěrné stojany a rámy: v rozteči cca 1,5 m
kotvení do podlahy: ano
lankové vypínání: ano
signalizace vybočení pásu
stěrač pracovní strany pásu
stěrač vnitřní strany pásu: šípový
způsob napínání pásu: mechanické (převáděcí stanicí uprostřed dopravníku)
