Popis

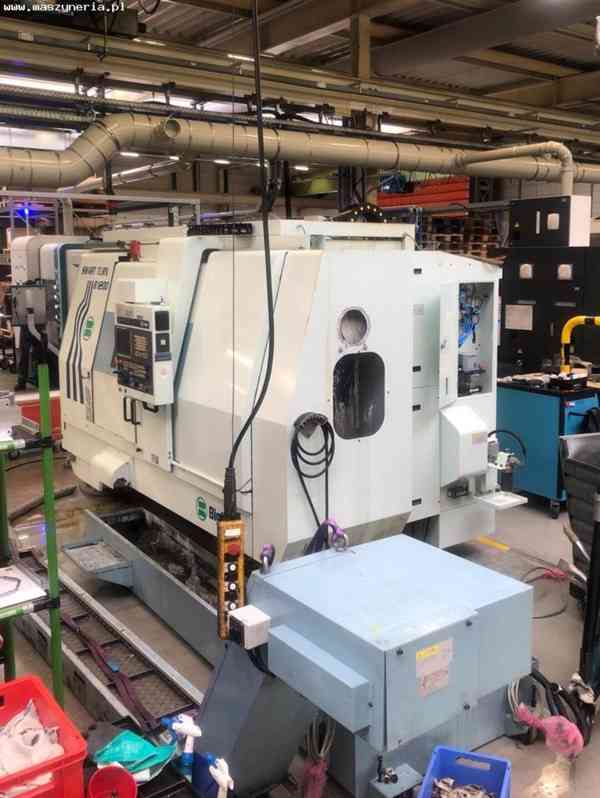

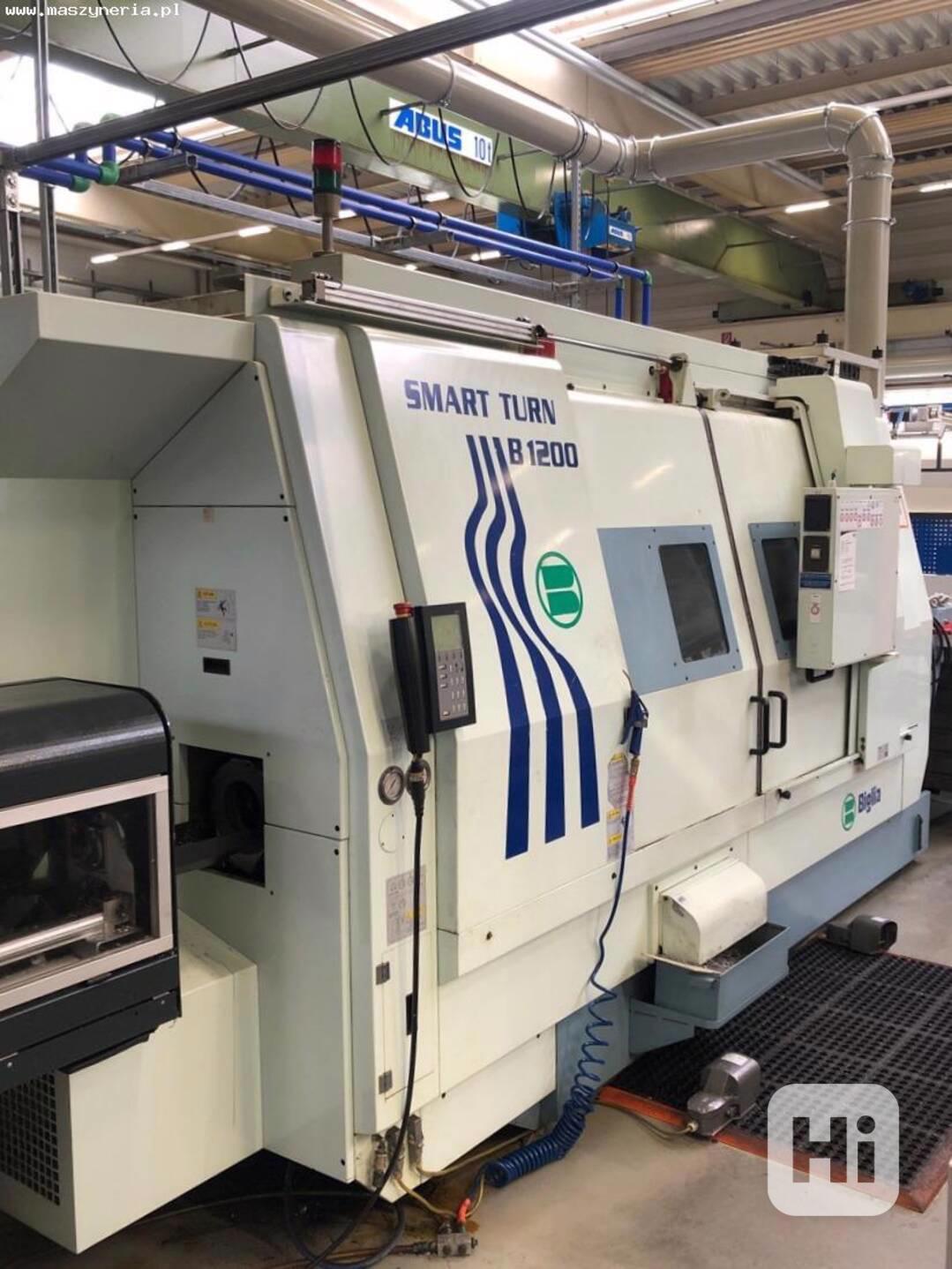

CNC soustružnický automat BIGLIA SMART TURN B1200 byl vyroben v roce 2008 v Itálii společností OFFICINE E. BIGLIA & C. S.p.A.
Technické specifikace CNC soustruhu BIGLIA SMART TURN B1200 CNC
Obecné údaje
- počet os: 4 (X,Y,Z,B)
- maximální průměr obrobku: 580 mm
- maximální šířka obrobku: 1200 mm
- posuv v ose X/Y/Z: 520/210/1300 mm
- úhel natočení osy B: 205°
- rychlý posuv v ose X/Y/Z: 20/12/20 m/min
- celkový výkon: 55 kW
- maximální hladina hluku: 79 dB
- napájení: 400 V; 50 Hz
- rozměry (D x Š x V): 5550 x 2250 x 2450 mm
- hmotnost stroje BIGLIA SMART TURN B1200: 9000 kg
Hlavní vřeteno
- maximální otáčky: 3000 ot/min
- držák nástroje: HSK 63A
- maximální průměr držáku nástroje: 315 mm
- průměr otvoru: 106 mm
- výkon pohonu: 25 kW
- maximální krouticí moment: 795 Nm
- osa C
- indexace osy C: 0,001°
Protivřeteno
- maximální otáčky: 3500 ot/min
- držák nástroje: HSK 63A
- maximální průměr držáku nástroje: 250 mm
- průměr otvoru: 76 mm
- maximální krouticí moment: 334 Nm
- osa C
- indexace osy C: 0,001°
Zásobník nástrojů
- počet pozic: 40
- maximální průměr nástroje (sousední pozice obsazené/sousední pozice prázdné): 80/140 mm
- maximální délka nástroje: 295 mm
- maximální hmotnost nástroje: 7 kg
- maximální otáčky rotačních nástrojů: 6000 ot/min
- doba výměny nástroje: 5 s
- výkon pohonu rotačních nástrojů: 9 kW
- maximální krouticí moment rotačních nástrojů: 86 Nm
Vybavení soustruhu BIGLIA
- CNC řídicí jednotka: FANUC Series 31i

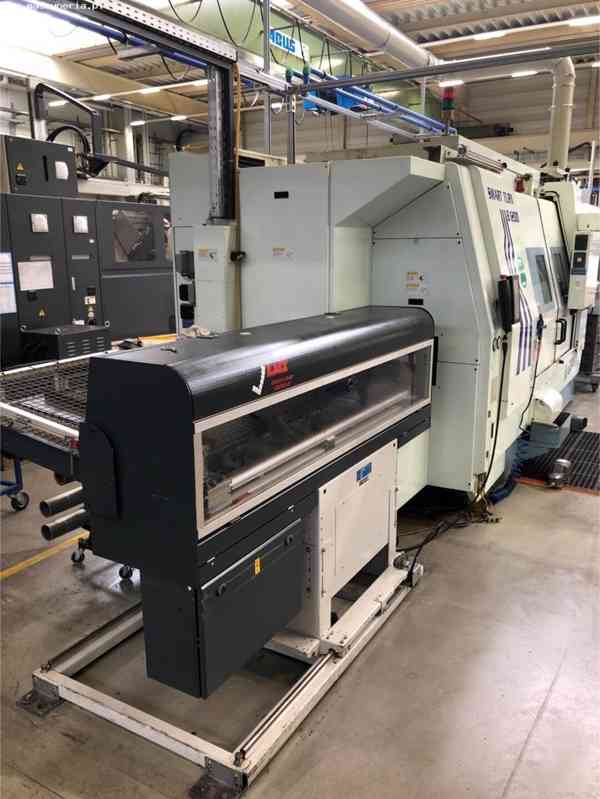

- podavač tyčí: LNS QUICK LOAD SERVO III
- osa Y
- protivřeteno
- 40polohový zásobník nástrojů
- dopravník třísek

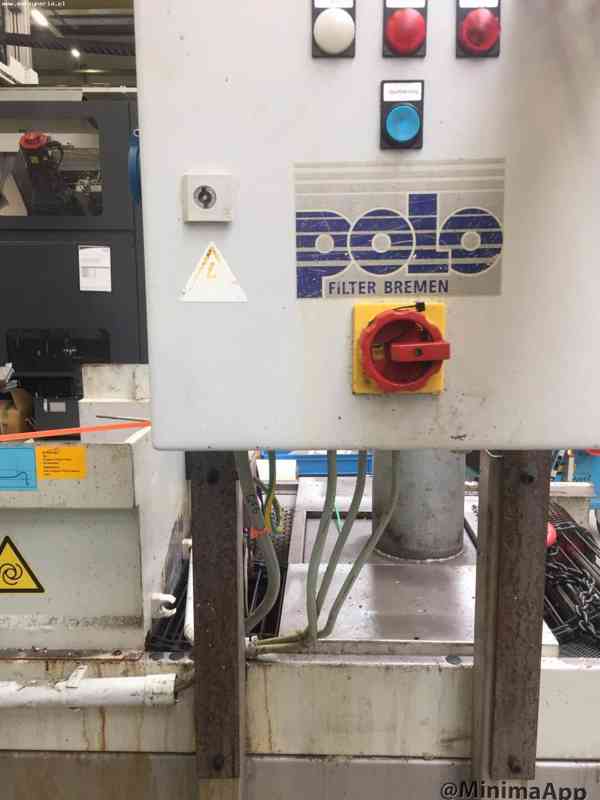

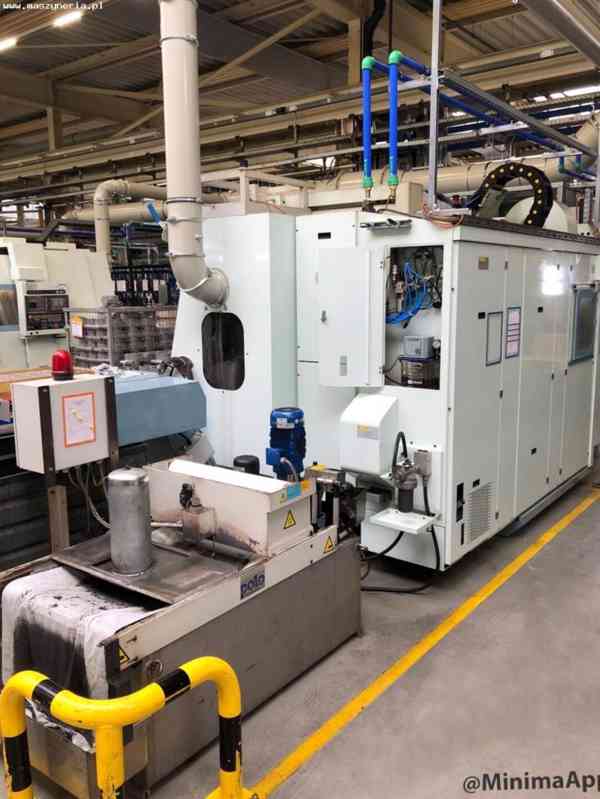

- filtrační systém: POLO FILTER

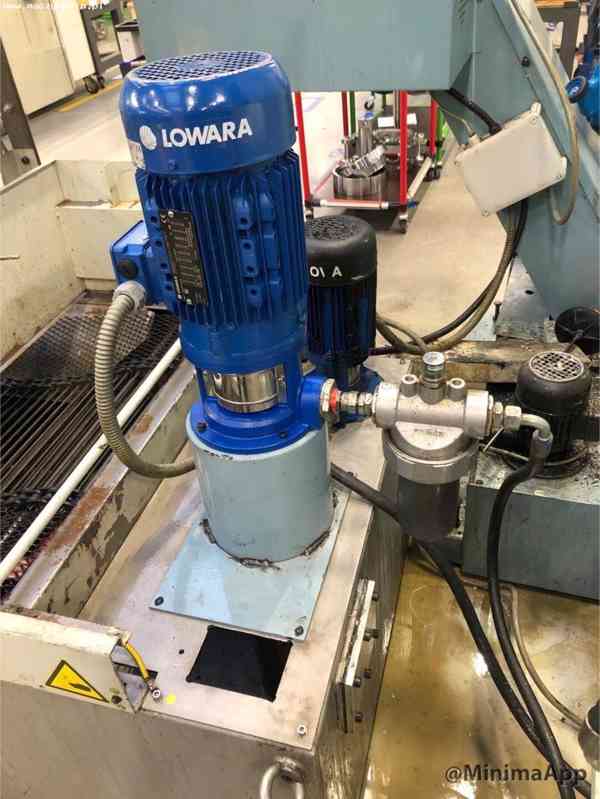

- čerpadlo: LOWARA
- ovládání nožním spínačem
