Popis
CNC soustruh STAR ECAS 32T byl vyroben v roce 2007 v Japonsku společností STAR MICRONICS CO.,LTD.
Technické specifikace CNC soustruhu STAR ECAS 32T
- počet os: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
- rychlost posuvu v ose X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min
- rychlost posuvu v ose C1, C2: 10000°/min
- rychlý posuv v ose X1, X2, X3, Y2, Z1, Z2, Z3: 20000 mm/min
- rychlý posuv v ose Y1, Y3: 15000 mm/min
- rychlý posuv v ose C1,C2: 194400°/min
- maximální průměr soustružení: 32 mm
- vrtací kapacita (pevný nástroj): 23 mm
- vrtací kapacita (poháněný nástroj): 10 mm
- závitovací kapacita (pevný nástroj): M12 x P1,75
- závitovací kapacita (poháněný nástroj): M8 x P1,25
- frézovací kapacita: 12 mm
- drážkovací kapacita (délka x hloubka): 2 x 10 mm
- tlak pneumatického systému: 0,5 MPa
- spotřeba vzduchu: 4,1 m3/h
- objem nádrže na chladicí kapalinu: 230 l
- výkon čerpadla chladicí kapaliny (revolver): 0,4 kW
- výkon čerpadla chladicí kapaliny (zpětná obráběcí jednotka): 0,25 kW
- objem nádrže na mazivo: 4 l
výkon centrálního mazacího čerpadla: 3 W
- příkon: 8 kVA
- napájení: 3×200 V; 50/60 Hz
- rozměry (d x š x v): 3175 x 1745 x 1860 mm
- hmotnost stroje STAR ECAS 32T: 5700 kg
Vybavení CNC soustružnického centra STAR
- CNC řízení: CNC: YASKAWA SIEMENS 840DI

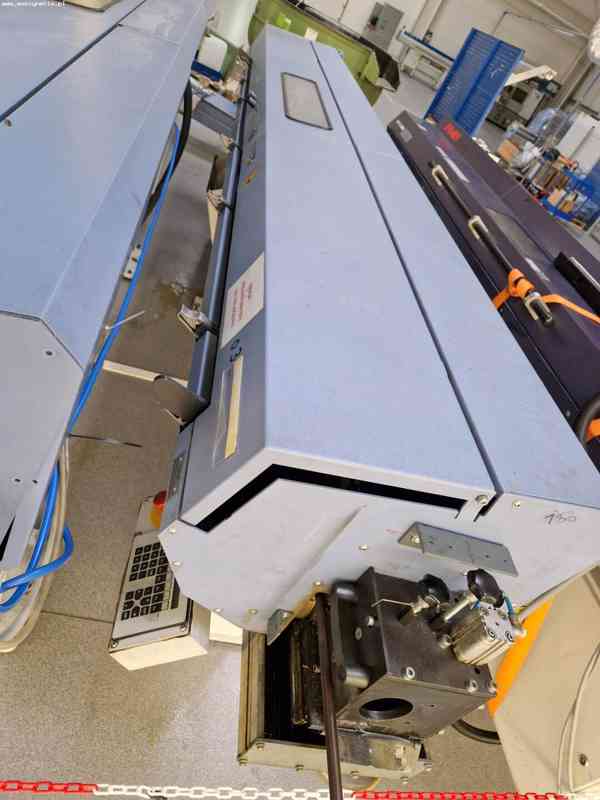

- podavač tyčí: FMB TURBO 3-26/3200/A (2008)
- 10polohový nástrojový revolver (2 ks)
- 8vřetenová zpětná obráběcí jednotka
- protivřeteno s ofukem vzduchem
- 10,4″ TFT ovládací panel s barevnou obrazovkou
- dopravník obrobků
- kleština MR32 s ofukem vzduchem (hlavní vřeteno a protivřeteno)
- vodicí kleština MR32
- pohon kleštiny
- systém stlačeného vzduchu
- automatické centrální mazání s kontrolou hladiny maziva
- samostatná nádržka chladicí kapaliny s kontrolou hladiny chladicí kapaliny
- osvětlení pracovního prostoru
- ruční generátor impulsů
- ochrana proti přetížení
- seřizovací šrouby a podložky
umístění: Polsko
telefon: +48 603 510 566
