Popis

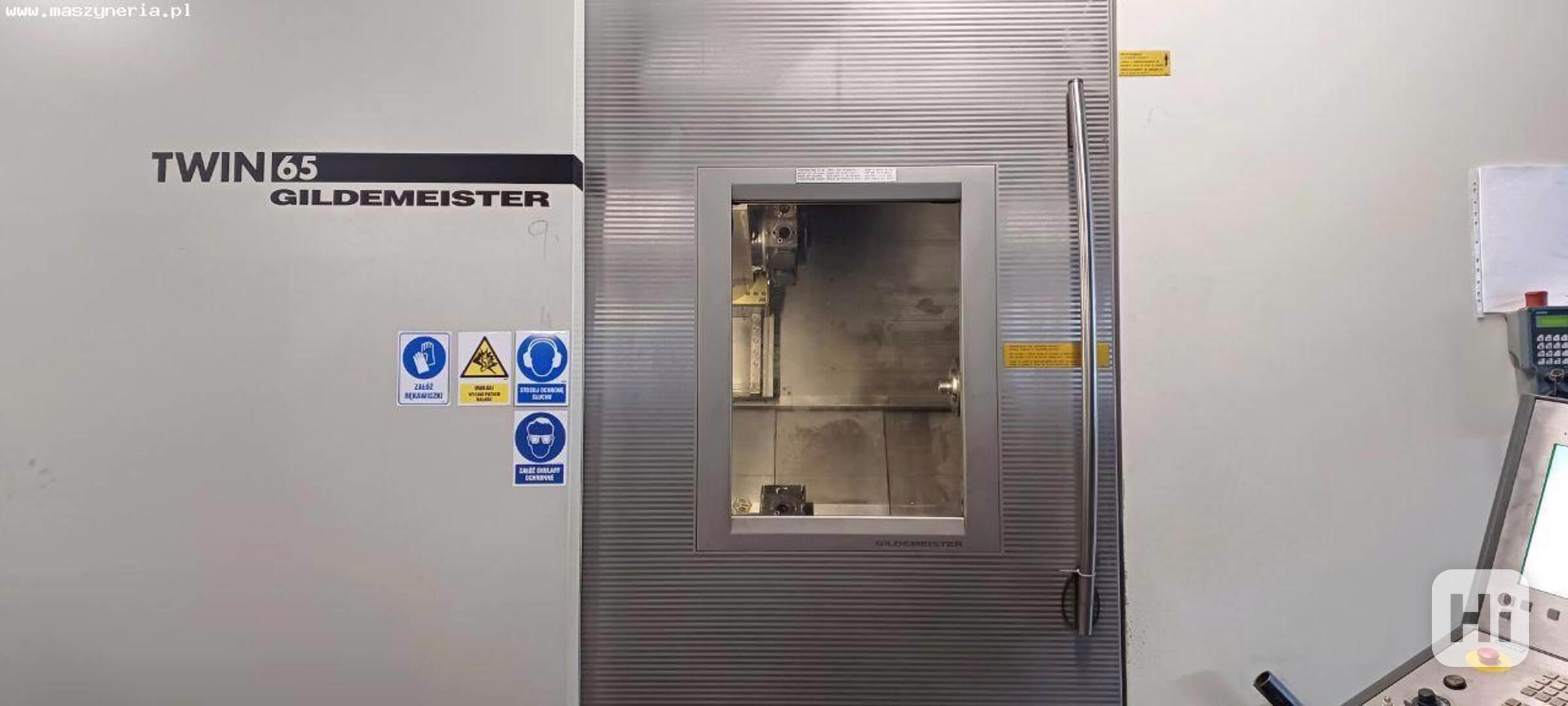

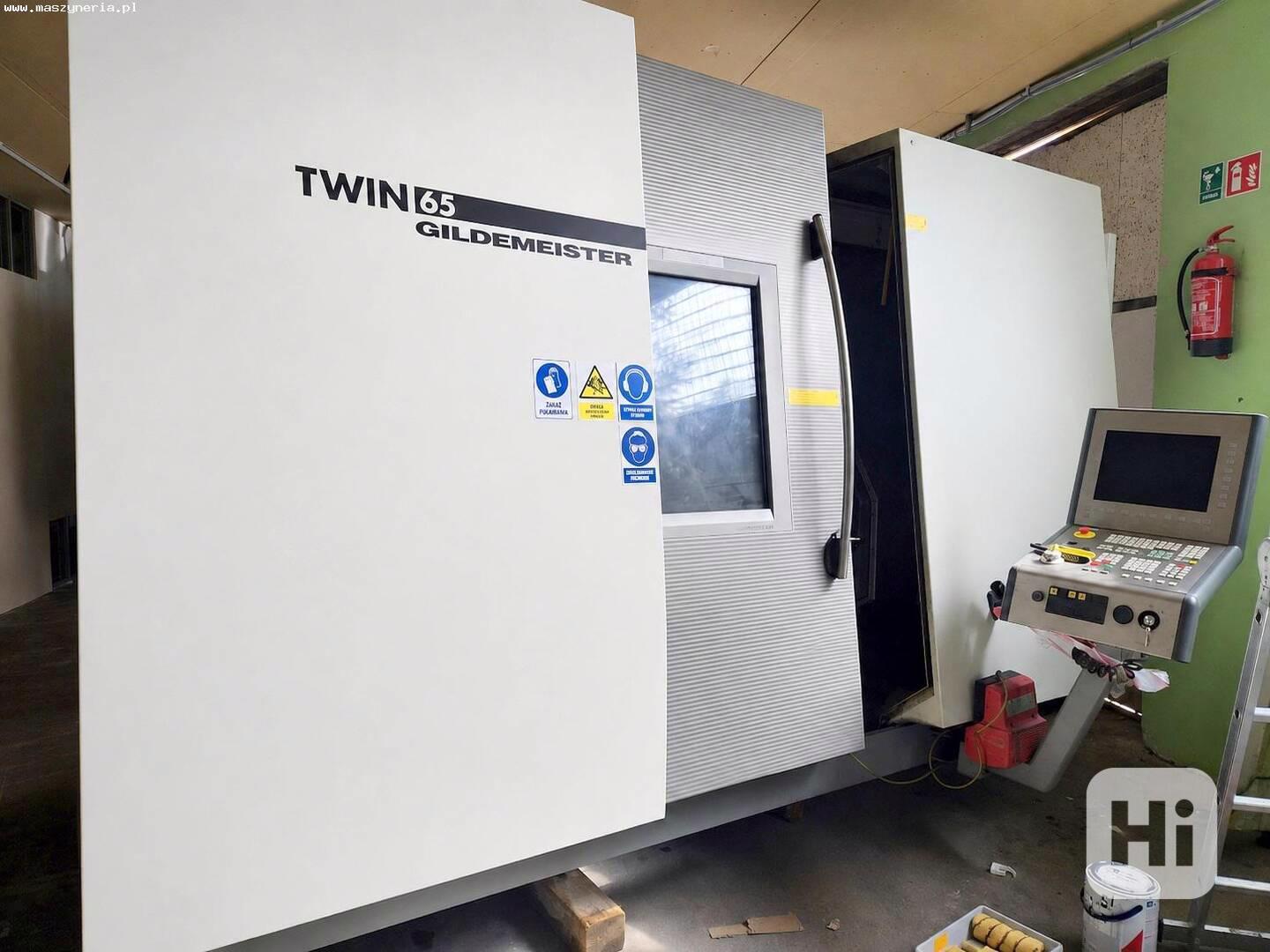

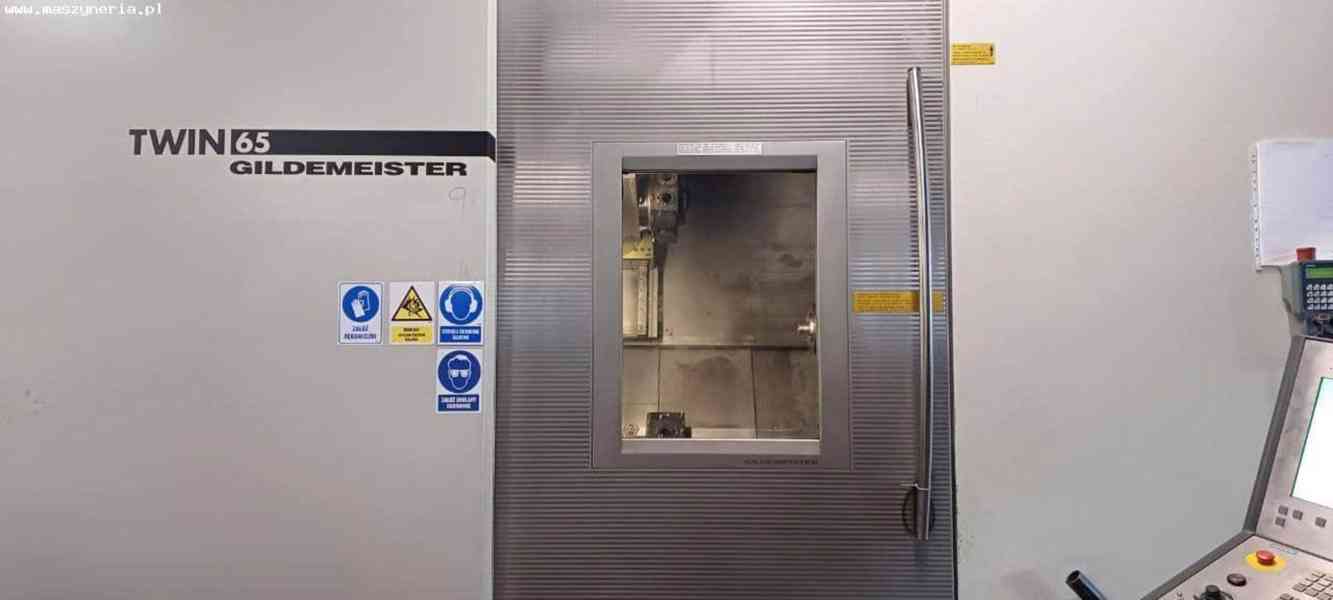

CNC soustružnický automat GILDEMEISTER TWIN 65 byl vyroben v roce 2005 v Německu společností GILDEMEISTER Drehmaschinen GmbH.
Technické specifikace CNC soustruhu GILDEMEISTER TWIN 65
Obecné údaje
- počet os: 8 (X1, X2, X3, Y1, B, Z1, Z2, Z3)
- posuv v ose X1/X2/X3: 300/180/175 mm
- posuv v ose Y1/B: ± 40/600 mm
- posuv v ose Z1/Z2/Z3: 650/650/670 mm
- rychlý posuv v ose X1/X2/X3: 30/30/15 m/min
- rychlý posuv v ose Y1: 15 m/min
- rychlý posuv v ose Z1,Z2,Z3: 30 m/min
- krouticí moment v ose X1/X2/X3: 6/6/10,5 Nm
- krouticí moment v ose Y1: 6 Nm
- krouticí moment v ose Z1,Z2,Z3: 10,5 Nm
- počet revolverů: 2
- počet vřeten: 2
- vzdálenost mezi vřeteny: 900 mm
- hladina hluku: 77 dB
- připojovací výkon: 75 kVA
- napájení: 400 V; 50 Hz
- rozměry včetně dopravníku třísek (D x Š x V): 5032 x 3048 x 2445 mm
- hmotnost stroje GILDEMEISTER TWIN 65: 10000 kg
Hlavní vřeteno
- maximální otáčky: 5000 ot/min
- maximální průměr tyče: 62 mm
- průměr držáku: 175 mm
- výkon pohonu: 25 kW
- maximální točivý moment: 270 Nm
- osa C
- přesnost indexování osy C: ± 0,002 mm
- rychlost osy C: 2000 ot/min
Protivřeteno
- maximální otáčky: 5000 ot/min
- maximální průměr tyče: 65 mm
- průměr držáku: 200 mm
- maximální točivý moment: 230 Nm
- osa C
- přesnost indexování osy C: ± 0,002 mm
- pychlost osy C: 2000 ot/min
Nástrojové hlavy
- kapacita (horní revolver/spodní revolver): 12/12
- průměr nástrojového držáku podle DIN 69880: 30/40 mm
- maximální otáčky: 4000 ot/min
- výkon pohonu (40/100 % ED): 11,7/8,4 kW
- maximální točivý moment (40/100 % ED): 28/20 Nm
Vybavení soustruhu GILDEMEISTER
- CNC řídicí jednotka: SIEMENS SINUMERIK 840D
- osa Y
- protivřeteno

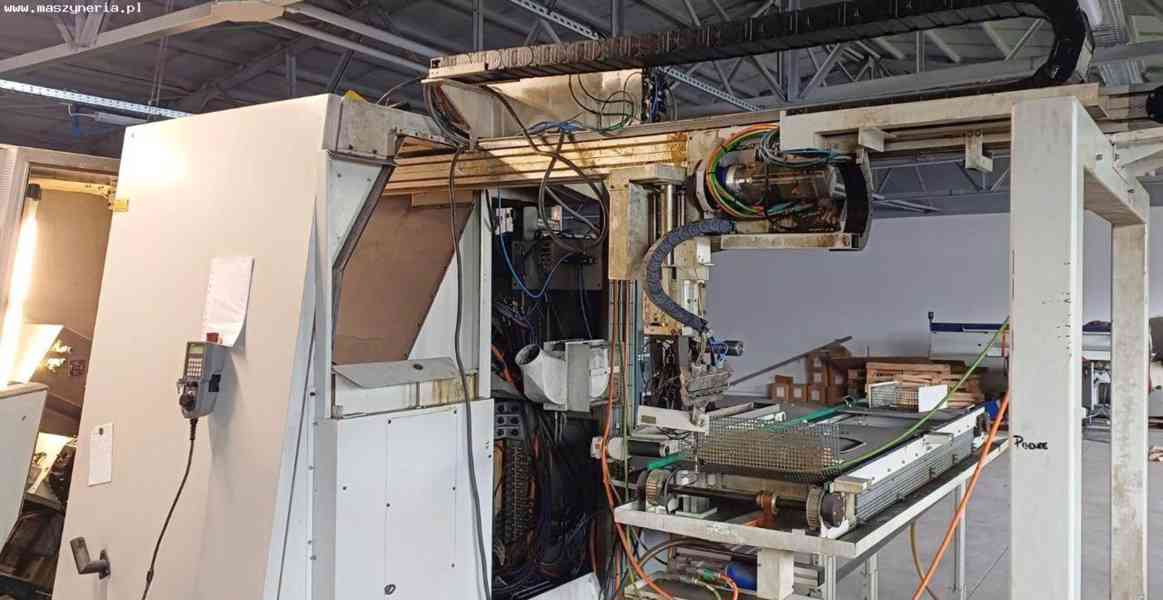

- podavač tyčí
- dopravník třísek
