Popis

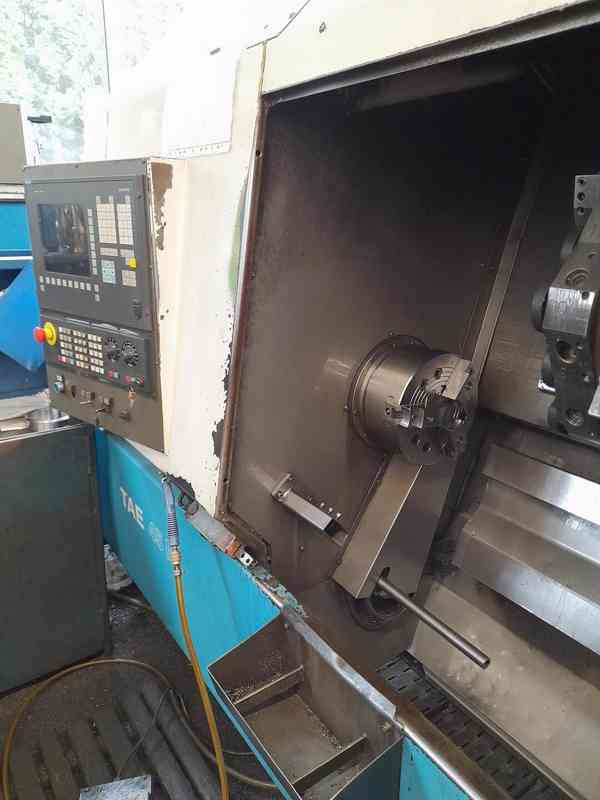

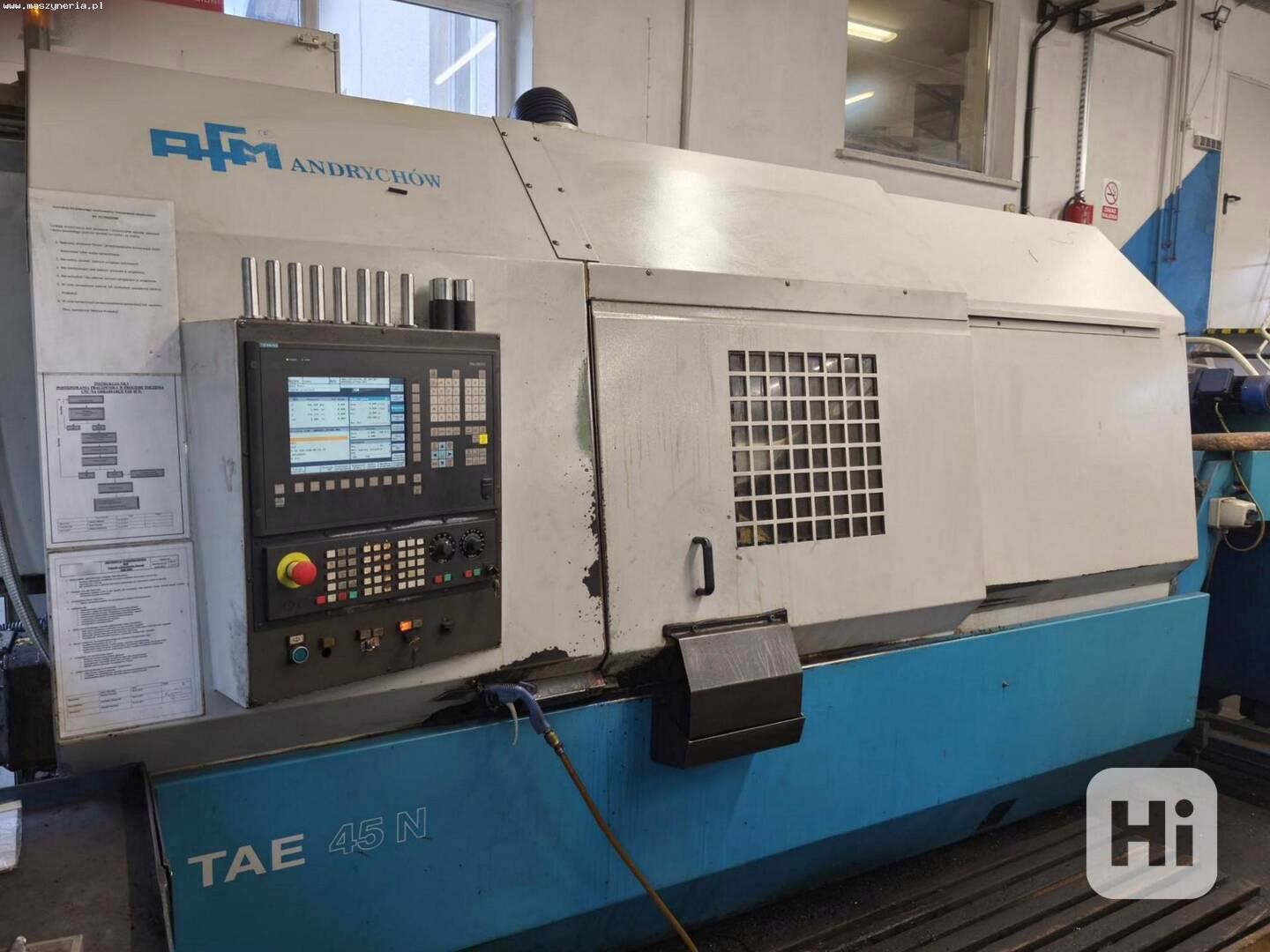

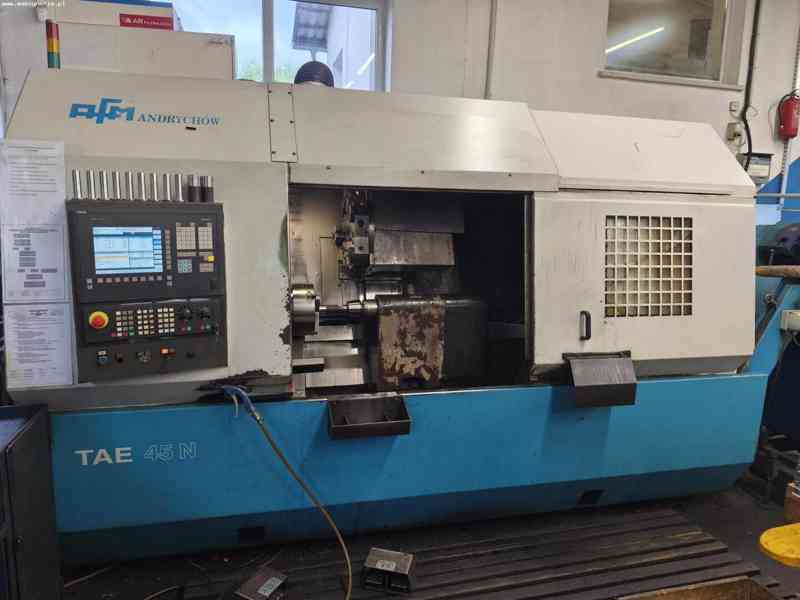

CNC soustružnické centrum AFM TAE 45N bylo vyrobeno v roce 2005 v Polsku společností Andrychowska Fabryka Maszyn S.A.
Technické specifikace soustruhu AFM TAE 45N
- výkyv nad krytem lože: 450 mm

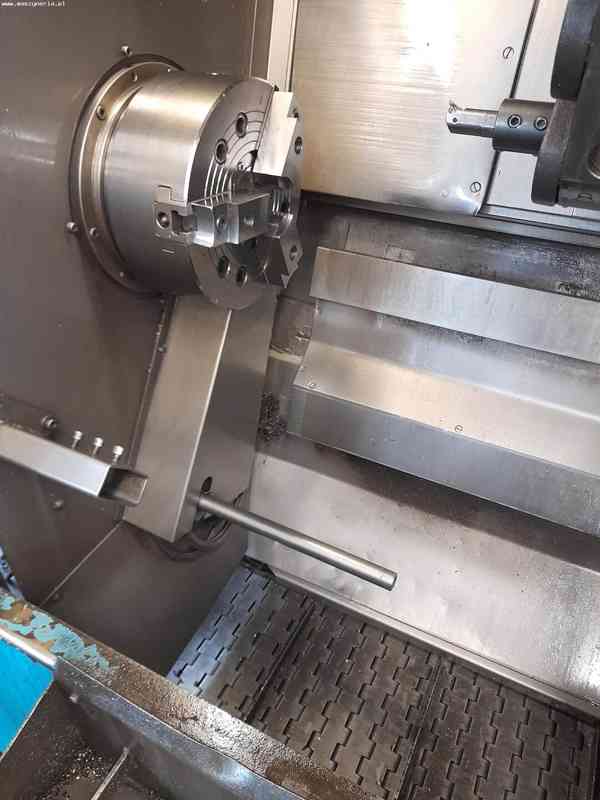

- maximální průměr soustružení ve sklíčidle: 390 mm
- maximální průměr soustružení v hrotech: 300 mm
- maximální délka soustružení v hrotech: 1000 mm
- posuv v ose X/Z: 240/1170 mm
- rychlý posuv v osách X,Z: 15 m/min
- maximální otáčky vřetena: 4500 ot/min
- minimální otáčky vřetena: 50 ot/min
- otvor vřetena: 75 mm
- výška vřetena nad vodicími lištami lože: 260 mm
- maximální krouticí moment vřetena (15 kW): 440 Nm
- maximální otáčky poháněných nástrojů: 4500 ot/min
- minimální otáčky poháněných nástrojů: 20 ot/min
- krouticí moment poháněných nástrojů: 22 Nm
- průřez stopky nástroje: 25×25 mm
- průměr vyvrtávací tyče: 40 mm

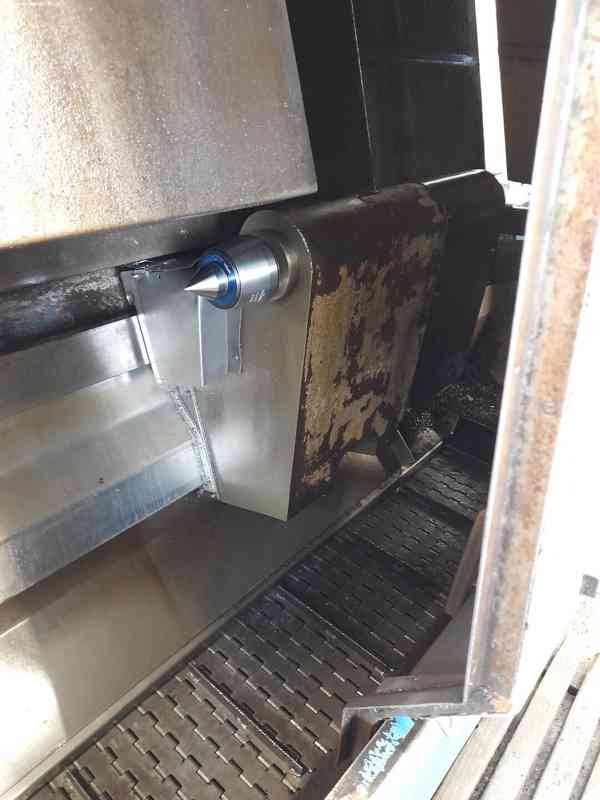

- průměr pinoly koníku: 90 mm
- výsuv pinoly koníka: 100 mm
- kužel pinoly koníka: Morse 5
- upínací síla pinoly koníka: 2000-12000 N
- výkon hlavního motoru: 15 kW
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 3700 x 1740 x 2245 mm
- hmotnost stroje AFM TAE 45 N: 7000 kg
Vybavení soustruhu na kov AFM

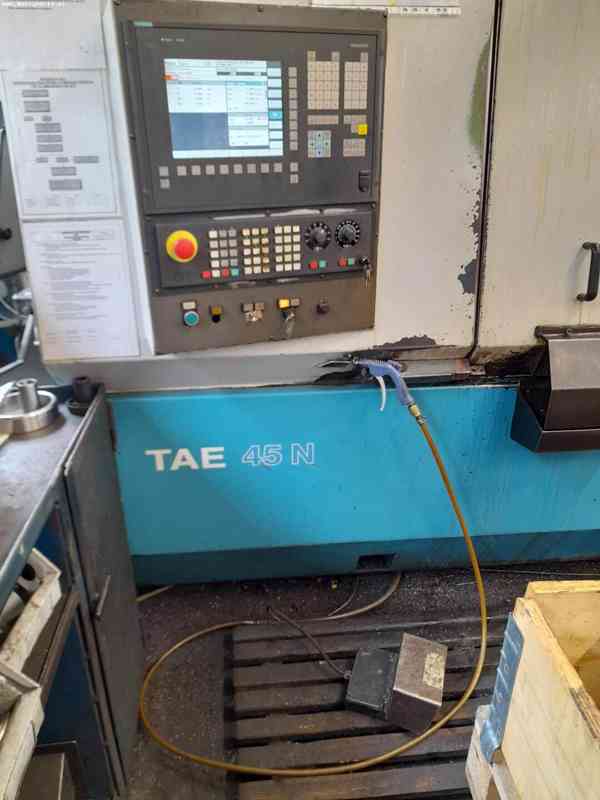

- CNC řídicí jednotka: SIEMENS SINUMERIK 810D
- 12polohový revolver SAUTER VDI40
- planetová převodovka se dvěma polohami (1:1, 1:4)

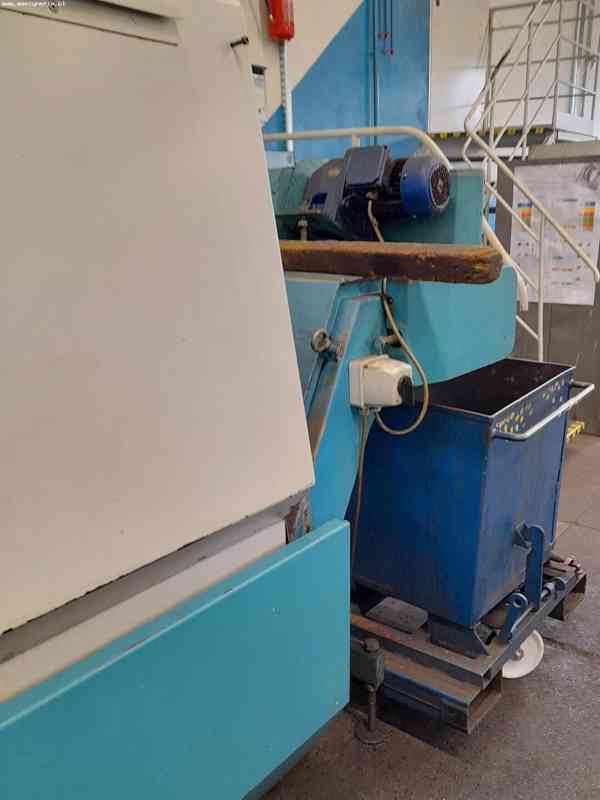

- dopravník třísek
- elektrická skříň
- ovládání nožním spínačem
umístění: Polsko
telefon: +48 603 510 566
