Popis

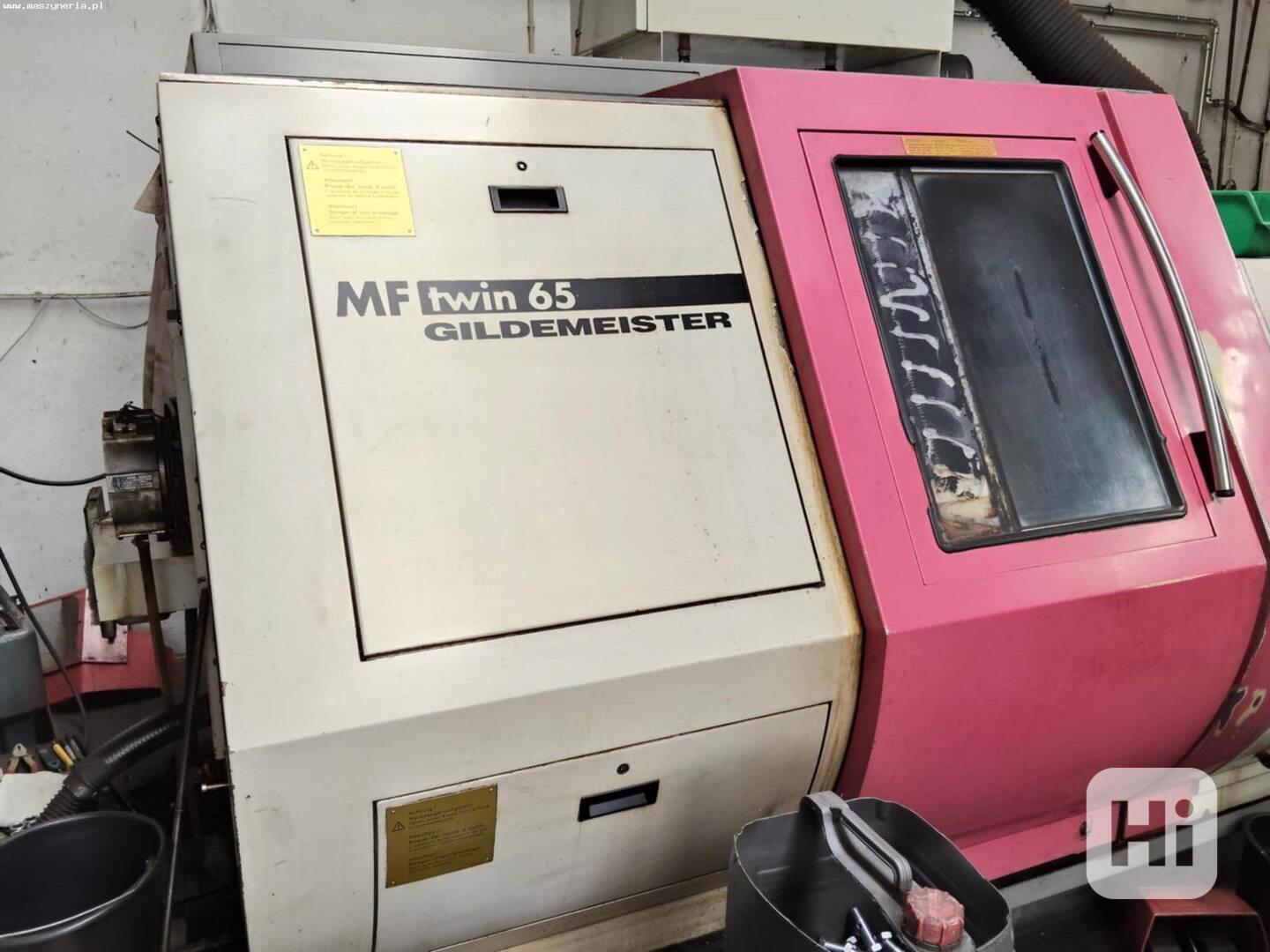

CNC soustruh GILDEMEISTER MF twin 65 byl vyroben v roce 2000 v Německu společností GILDEMEISTER Drehmaschinen GmbH.
Technické údaje dvouvřetenového CNC soustruhu GILDEMEISTER MF twin 65
Obecné údaje
- počet os: 4 (X1,X2,Z1,Z2)
- výkyv nad ložem: 240 mm
- maximální průměr soustružení: 200 mm
- maximální délka soustružení: 600 mm
- posuv v ose X1,X2: 190 mm
- posuv v ose Z1,Z2: 555 mm
- rychlý posuv v ose X1,X2: 20 m/min
- rychlý posuv v ose Z1,Z2: 30 m/min
- posuvová síla v ose X1,X2: 4 kN
- posuvová síla v ose Z1,Z2: 7 kN
- rozlišení ve všech osách: 0,001 mm
- počet vřeten: 2
- vzdálenost mezi vřeteny: 800 mm
- počet revolverů: 2
- úhel sklonu lože: 45°
- typ vedení: válečkové vedení
- objem olejové nádrže: cca 25 l
- výkon čerpadla oleje: 2,2 kW
- maximální tlak čerpadla oleje: 80 bar
- objem nádrže chladicí kapaliny: 200 l
- výkon čerpadla chlazení: 1,65 kW
- průtok čerpadla chlazení (při 6 bar): 50 l/min
- hlučnost: 78 db(A)
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje GILDEMEISTER MF twin 65 včetně ovládací skříně: cca 6500 kg
Hlavní vřeteno
- otáčky: 25-5000 ot/min
- jmenovité otáčky: 850 ot/min
- maximální průměr tyče: 65 mm
- otvor vřetena: 79 mm
- hrot vřetena: 170 h5 mm
- průměr čelního ložiska: 120 mm
- maximální průměr upínacího sklíčidla: 200 mm
- výkon pohonu (40/100 % ED): 28/21 kW
- maximální krouticí moment (40/100 % ED): 320/240 Nm
- osa C
Protivřeteno
- otáčky: 31-6300 ot/min
- jmenovité otáčky: 1000 ot/min
- maximální průměr tyče: 42 mm
- otvor vřetena: 56 mm
- hrot vřetena: 140 h5 mm
- průměr čelního ložiska: 90 mm
- maximální průměr upínacího sklíčidla: 200 mm
- výkon pohonu (40/100% ED): 18/14 kW
- maximální krouticí moment (40/100% ED): 130/173 Nm
- osa C
Vybavení soustruhu GILDEMEISTER

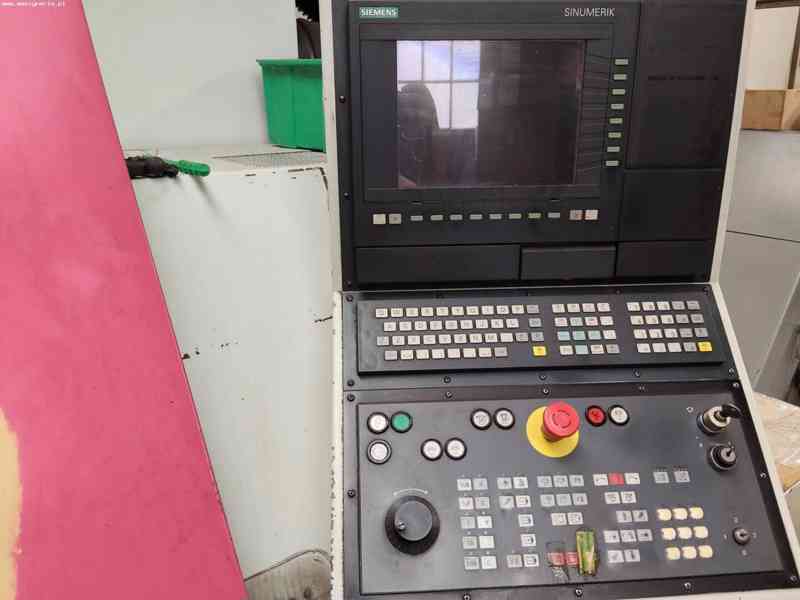

- CNC řídicí jednotka: SIEMENS SINUMERIK
- protivřeteno

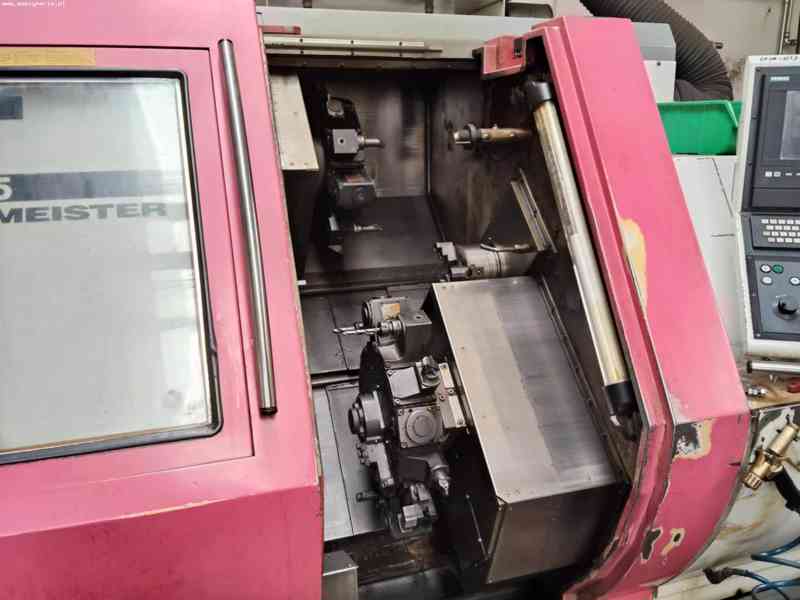

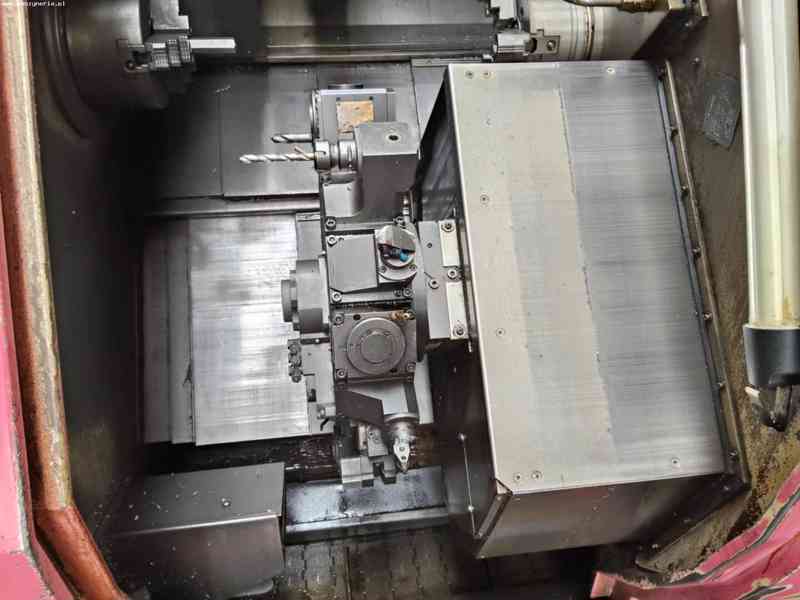

- 12polohový revolver (2 ks)
- poháněné nástroje
umístění: Polsko
telefon: +48 603 510 566
