Popis

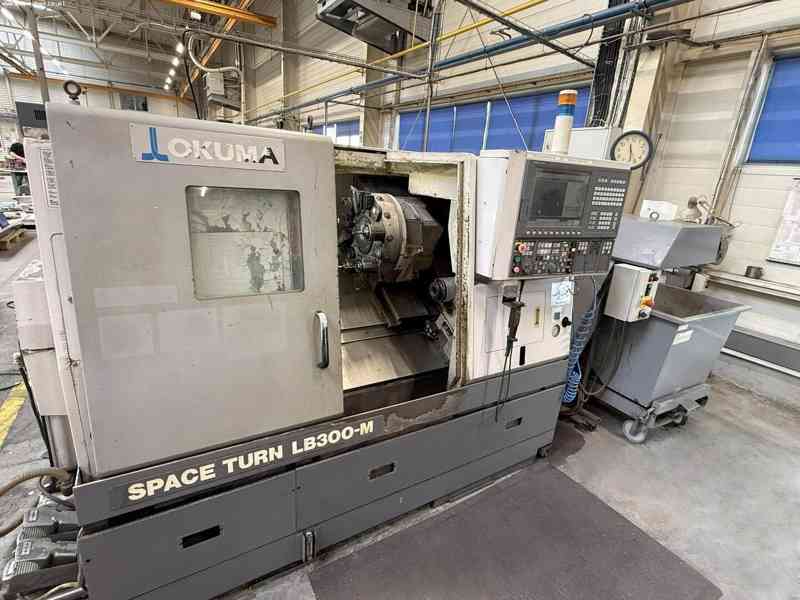

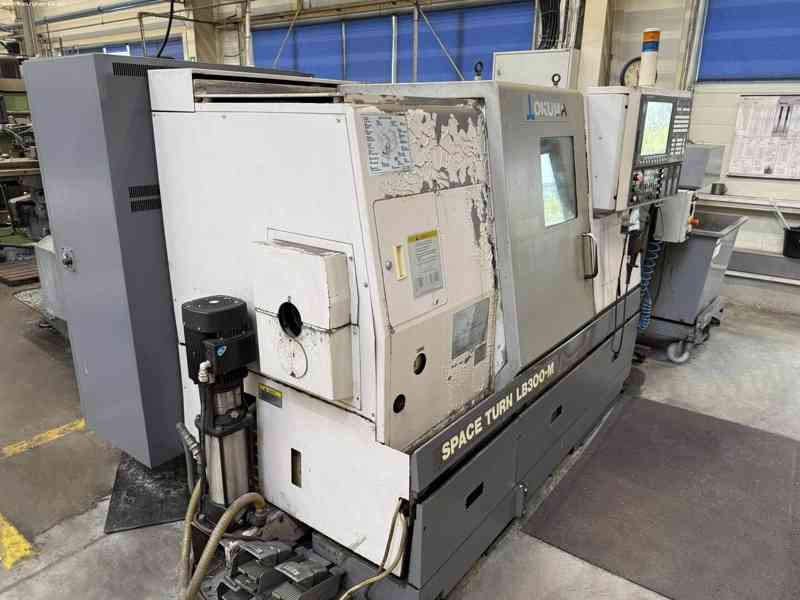

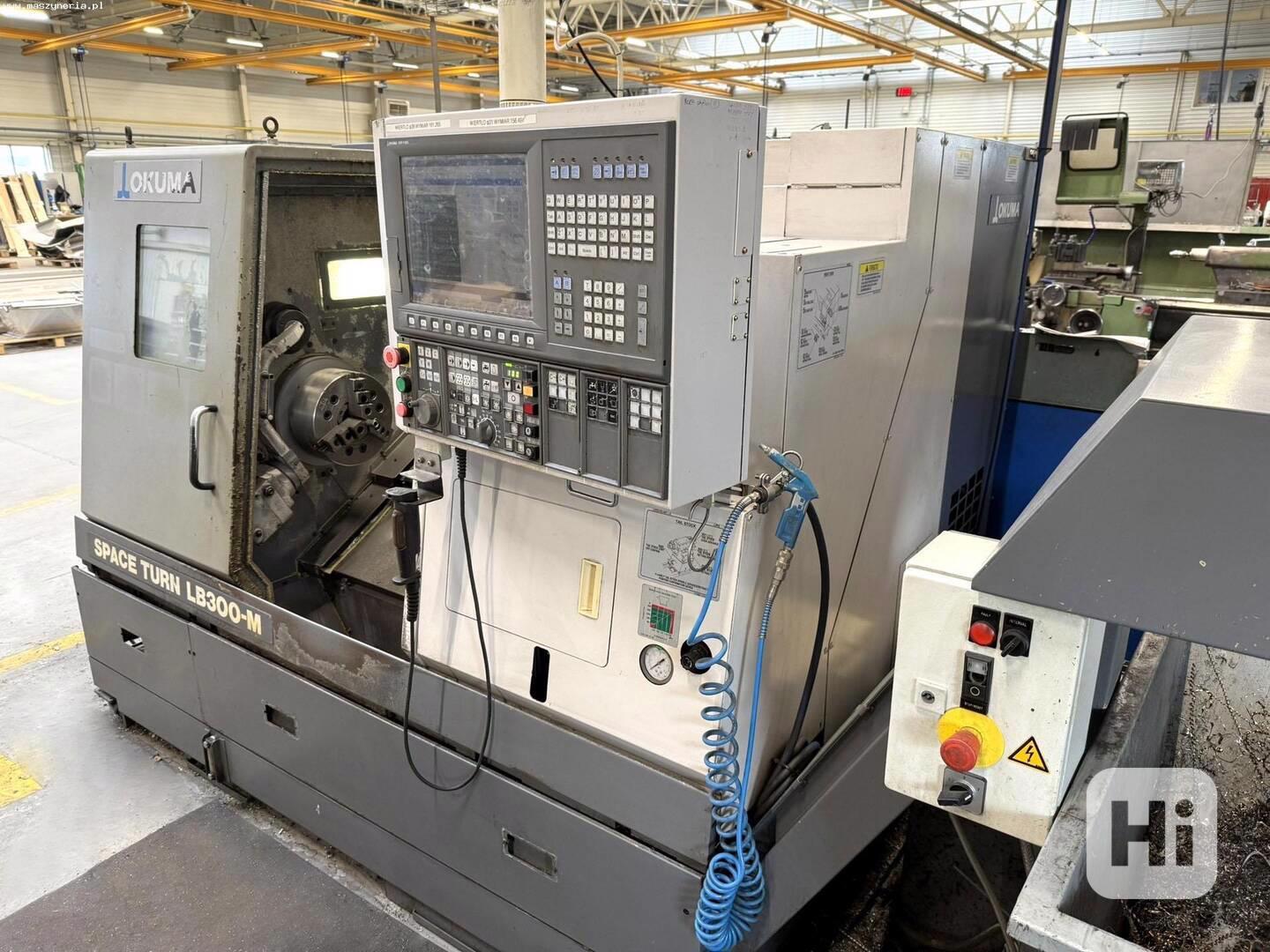

CNC soustružnické centrum OKUMA LB 300 M bylo vyrobeno v roce 2006 v Japonsku společností OKUMA Corporation.
Technická specifikace soustruhu OKUMA LB 300 M
Obecné údaje
- počet os: 2 (X,Z)
- výkyv nad ložem: 530 mm
- výkyv nad příčným suportem: 420 mm
- maximální průměr soustružení: 340 mm
- maximální délka soustružení: 500 mm
- vzdálenost mezi hroty: 520 mm
- posuv v ose X/Z: 260/520 mm
- rychlost posuvu v ose X/Z: 0,001-1000 mm/ot
- rychlý posuv v ose X/Z: 20000/25000 mm/min
- rozsah otáčení osy C: 360° (přírůstek 0,001°)
- výkon pohonu osy X/Z: 3/4 kW
- výkon čerpadla hydraulické jednotky: 2,2 kW
- výkon čerpadla mazání vodicí dráhy: 0,018 kW
- výkon čerpadla chladicí kapaliny: 0,25 kW
- napájení: 3x 380 V; 50 Hz
- výška stroje: 1745 mm
- potřeba místa (D x Š): 2200 x 1720 mm
- čistá hmotnost stroje OKUMA LB 300-M: 4300 kg

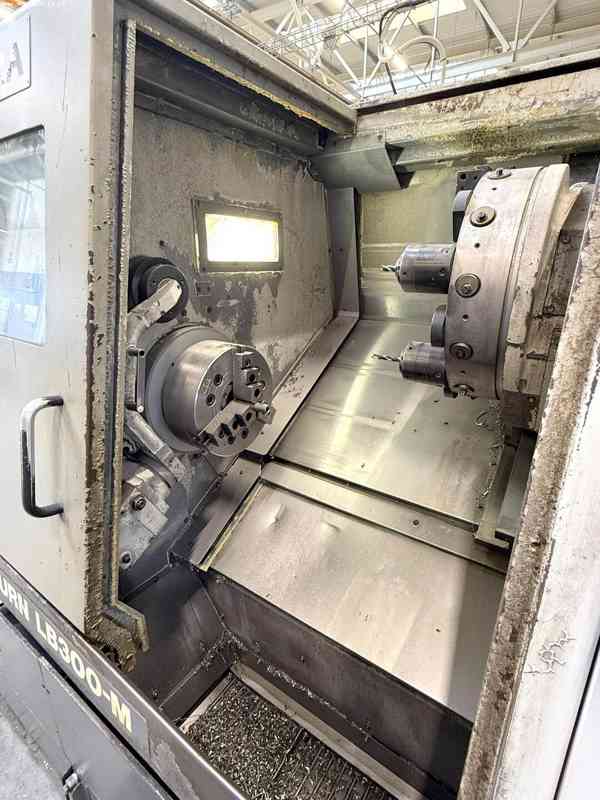

Vřeteno
- maximální otáčky: 4500 ot/min
- minimální otáčky: 45 ot/min
- otvor vřetena: 62 mm
- průměr vřetena: 100 mm
- otvor kužele vřetena: 70 mm
- výkon pohonu (20 min/nepřetržitý výkon): 15/11 kW
- konec vřetena: JIS A2-6

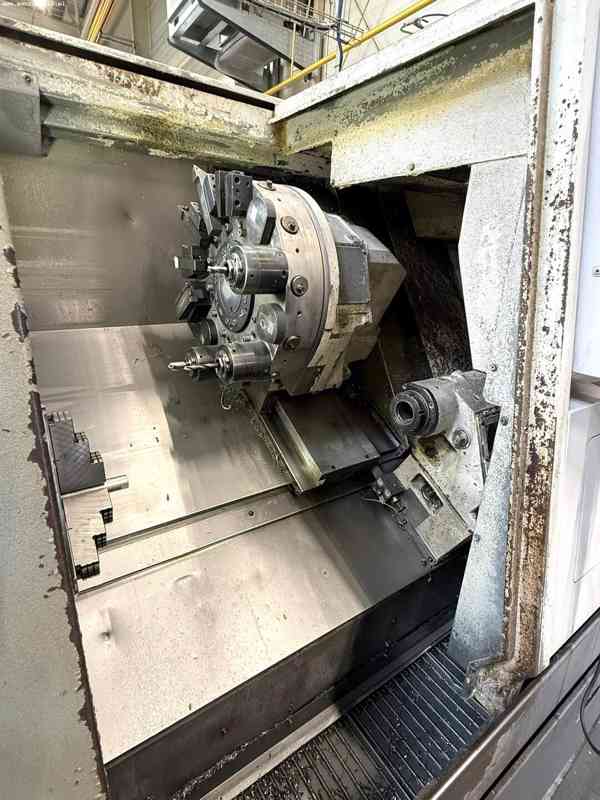

Revolverová hlava
- průměr nástroje: 40 mm
- průřez stopky nástroje: 25×25 mm
- otáčky vřetena rotačního nástroje: 45-4500 ot/min
- nastavení otáček vřetena rotačního nástroje: plynulé
Koník
- průměr vřetena koníku: 90 mm
- kužel vřetena koníku: MT5
- zdvih vřetena koníka: 120 mm
Vybavení soustruhu na kov LB300 M

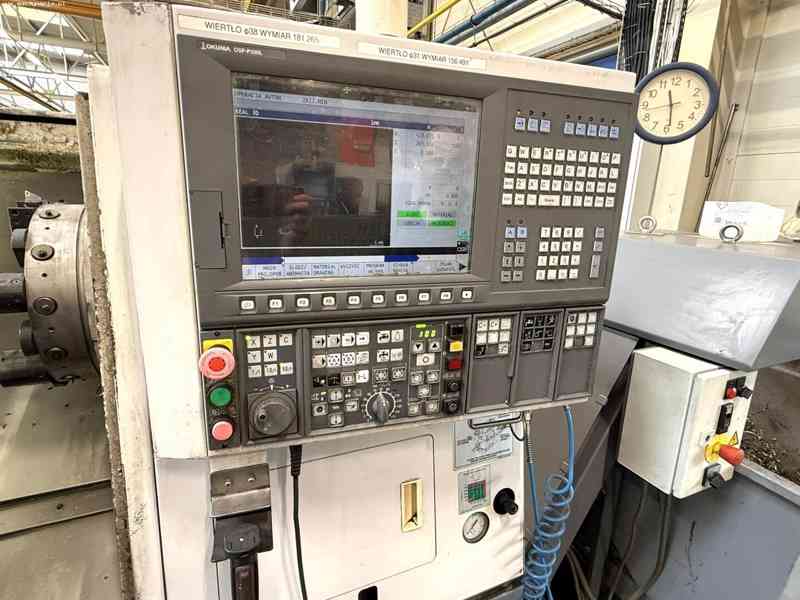

- CNC řídicí jednotka: OKUMA OSP-P200L
- 12polohová revolverová hlava typu V12
- osa C
- koník
- dopravník třísek
- osvětlení pracovního prostoru
- lampa indikující stav stroje
- technická dokumentace
umístění: Polsko
