Popis

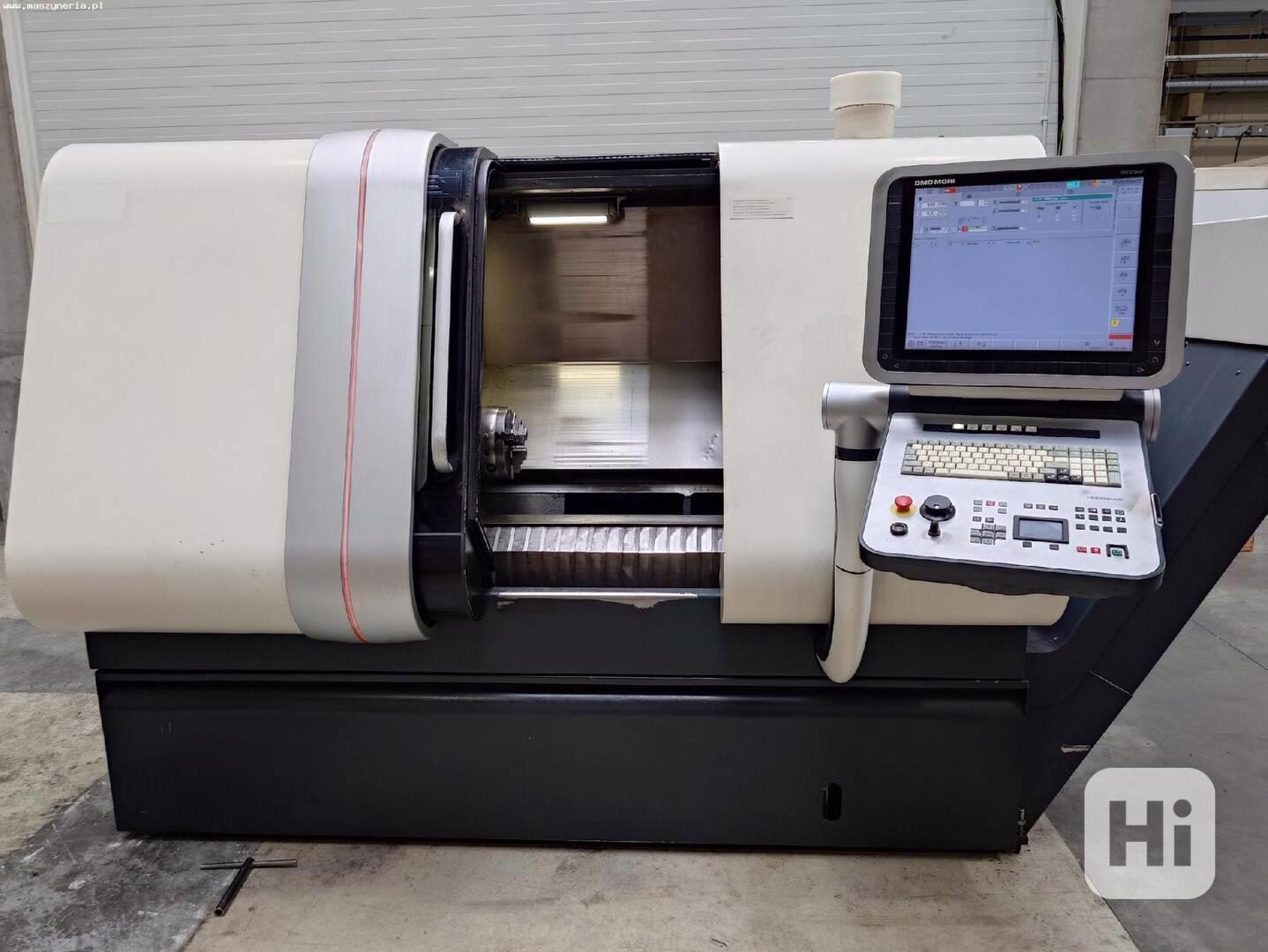

CNC soustružnické centrum DMG MORI NEF 400 bylo vyrobeno v roce 2009 v Polsku společností FAMOT Pleszew S.A.
Technické specifikace soustruhu na kov DMG MORI NEF 400
- maximální průměr soustružení: 350 mm
- průměr tyče: 52 mm
- výkyv nad ložem: 385 mm
- výkyv nad saněmi: 350 mm
- maximální délka soustružení: 650 mm
- vzdálenost mezi hroty: 805 mm
- posuv v ose X/Z: 255/700 mm
- posuv v ose Z (koník): 580 mm
- rychlý posuv v ose X,Z: 30 m/min
- přítlačná síla v ose X/Z (100% ED): 4,5/6,2 kN
- přítlačná síla v ose X/Z (40% ED): 5/8,5 kN
- maximální otáčky vřetena: 4000 ot/min
- průměr otvoru vřetena: 65 mm
- průměr vřetena: 90 mm
- výkon pohonu vřetena (100 % ED/40% ED): 11,5/15,3 kW
- točivý moment vřetena (100% ED/ 40% ED): 293/390 Nm
- konec vřetena: A6 DIN 55026
- vzdálenost od konce vřetena k podlaze: 1040 mm
- průměr sklíčidla: 200 mm
- maximální otáčky revolveru: 4500 ot/min
- výkon pohonu revolveru (100% ED/ 40% ED): 3,3/4,4 kW
- točivý moment revolveru (100% ED/ 40% ED): 16/21 Nm
- držák nástroje: VDI 30
- počet poháněných nástrojů: 6
- průřez stopky nástroje: 20×20 mm
- prodloužení koníku: 580 mm
- kužel koníku: Morse MK4
- maximální tah koníku: 680 daN
- počet provozních hodin: 6492 h
- doba zapnutí stroje: cca 25750 h
- napájení: 400 V; 50/60 Hz
- rozměry (D s dopravníkem třísek x Š x V): 3800 x 2215 x 1990 mm
- hmotnost stroje DMG GILDEMEISTER NEF 400: 3265 kg
Vybavení soustruhu DMG MORI
- CNC řídicí jednotka: HEIDENHAIN

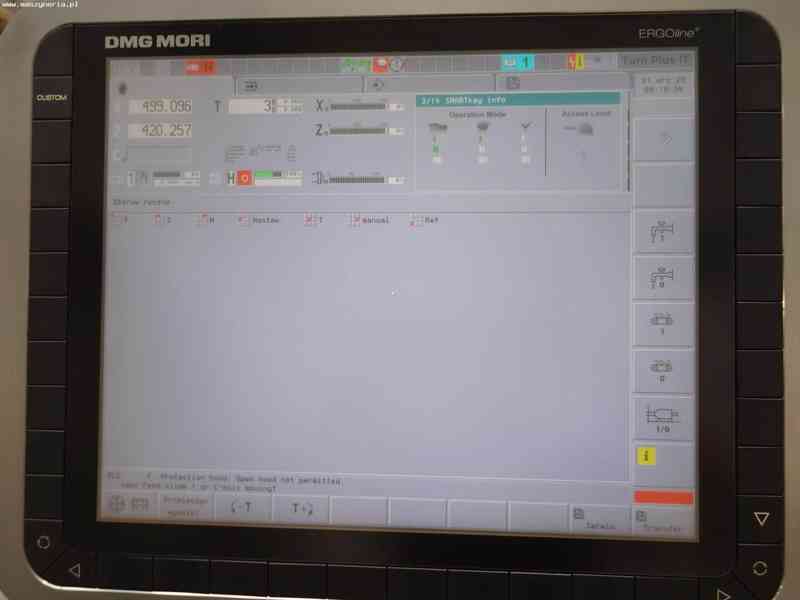

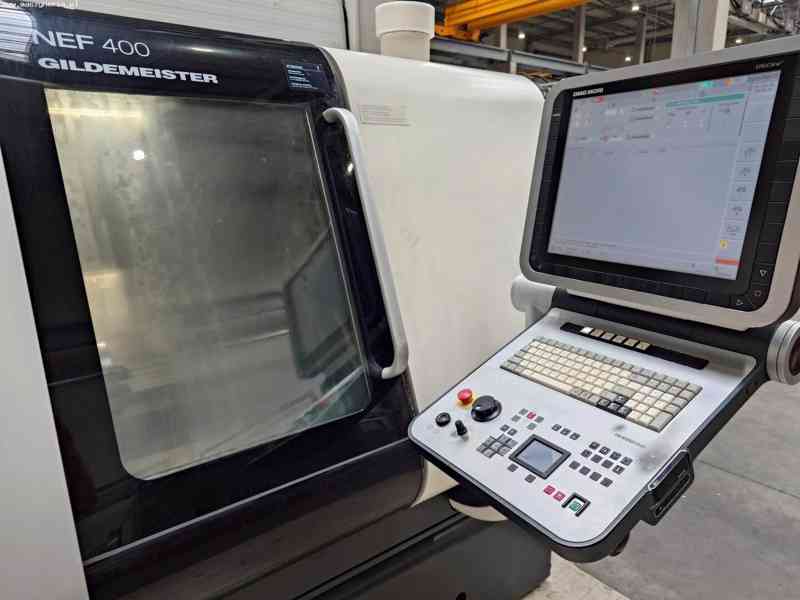

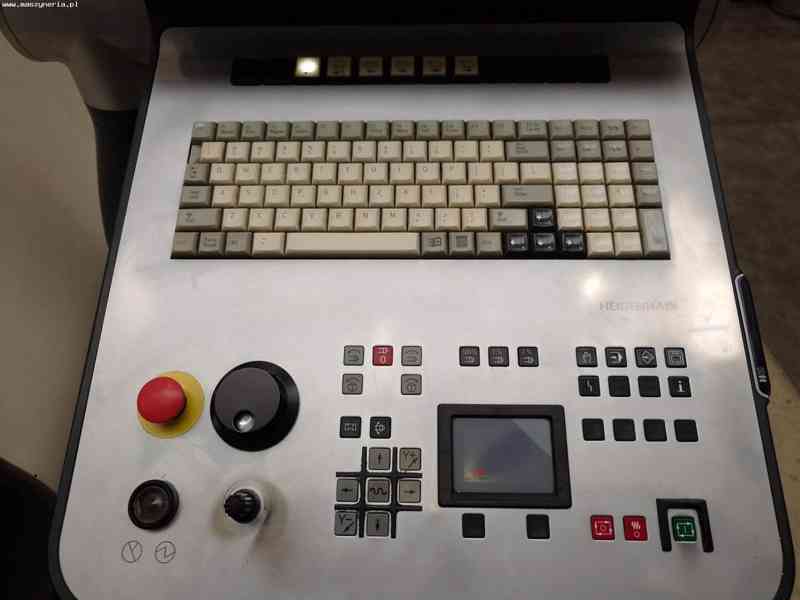

- ovládací panel s dotykovým displejem: DMG MORI ERGOline

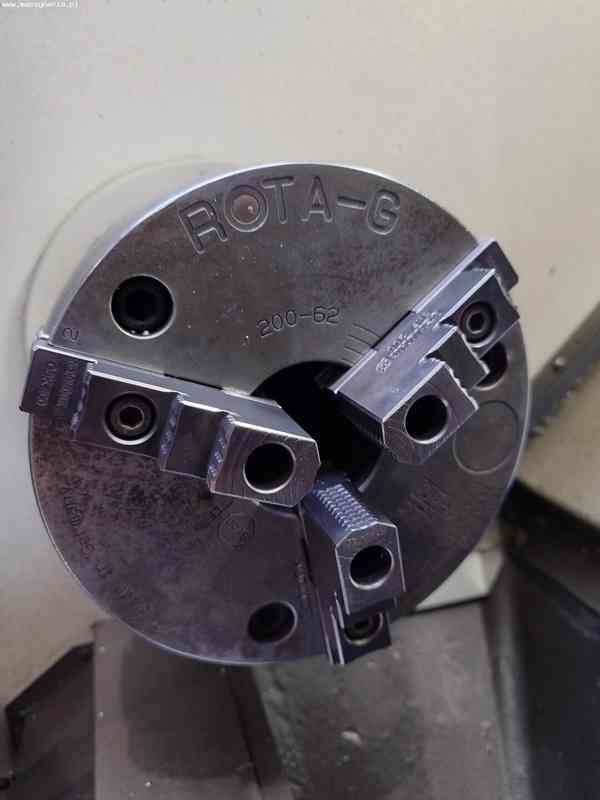

- sklíčidlo SCHUNK s rychlovýměnnými čelistmi

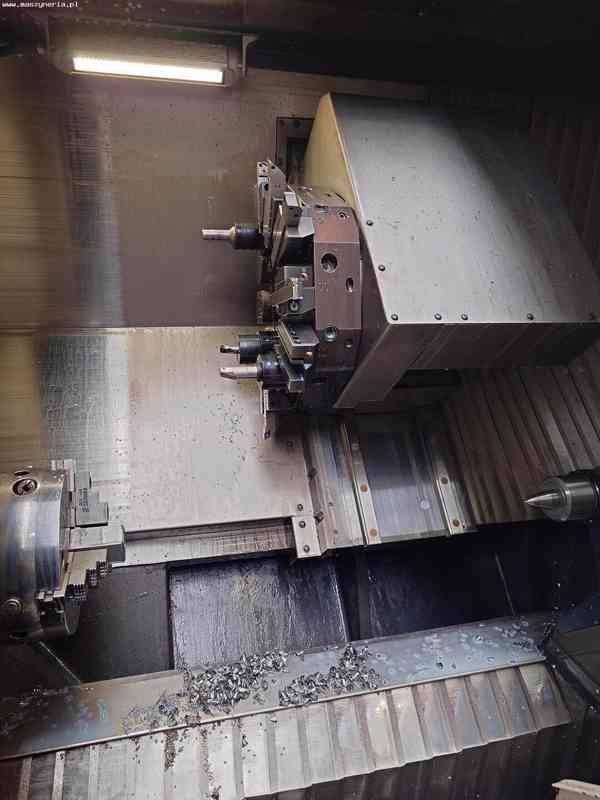

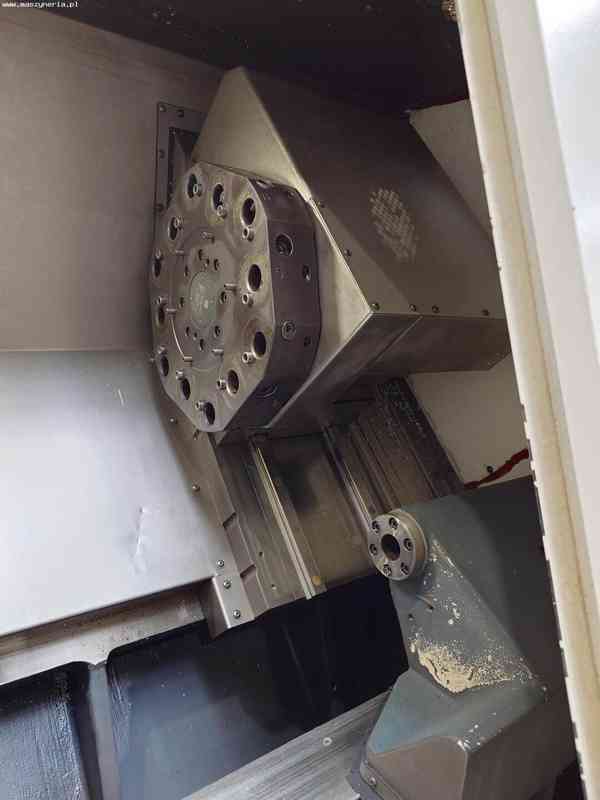

- 12polohový revolver VDI 30
- poháněné nástroje
- osa C
- hydraulický koník

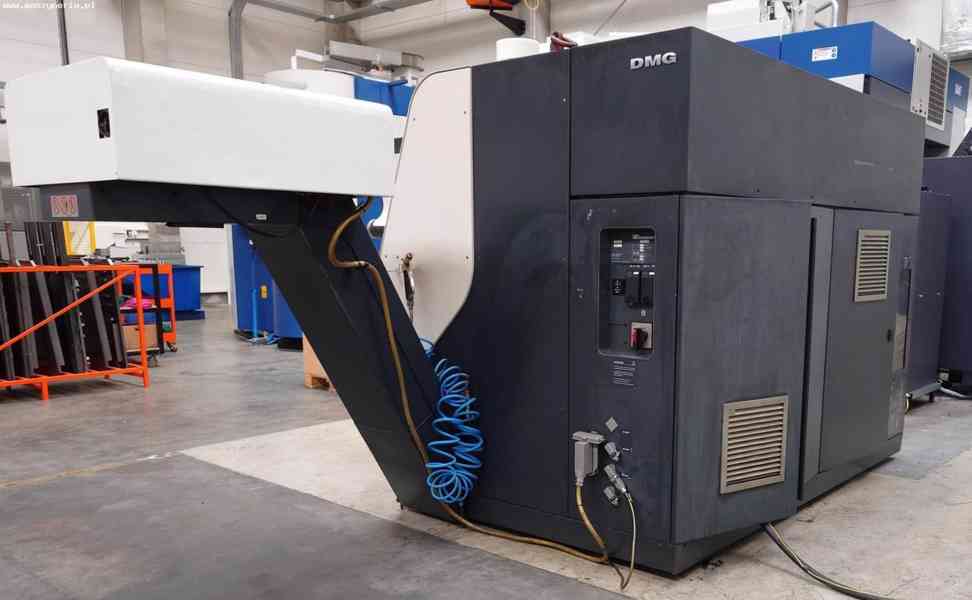

- dopravník třísek
- zásobník třísek 160 l
