Popis

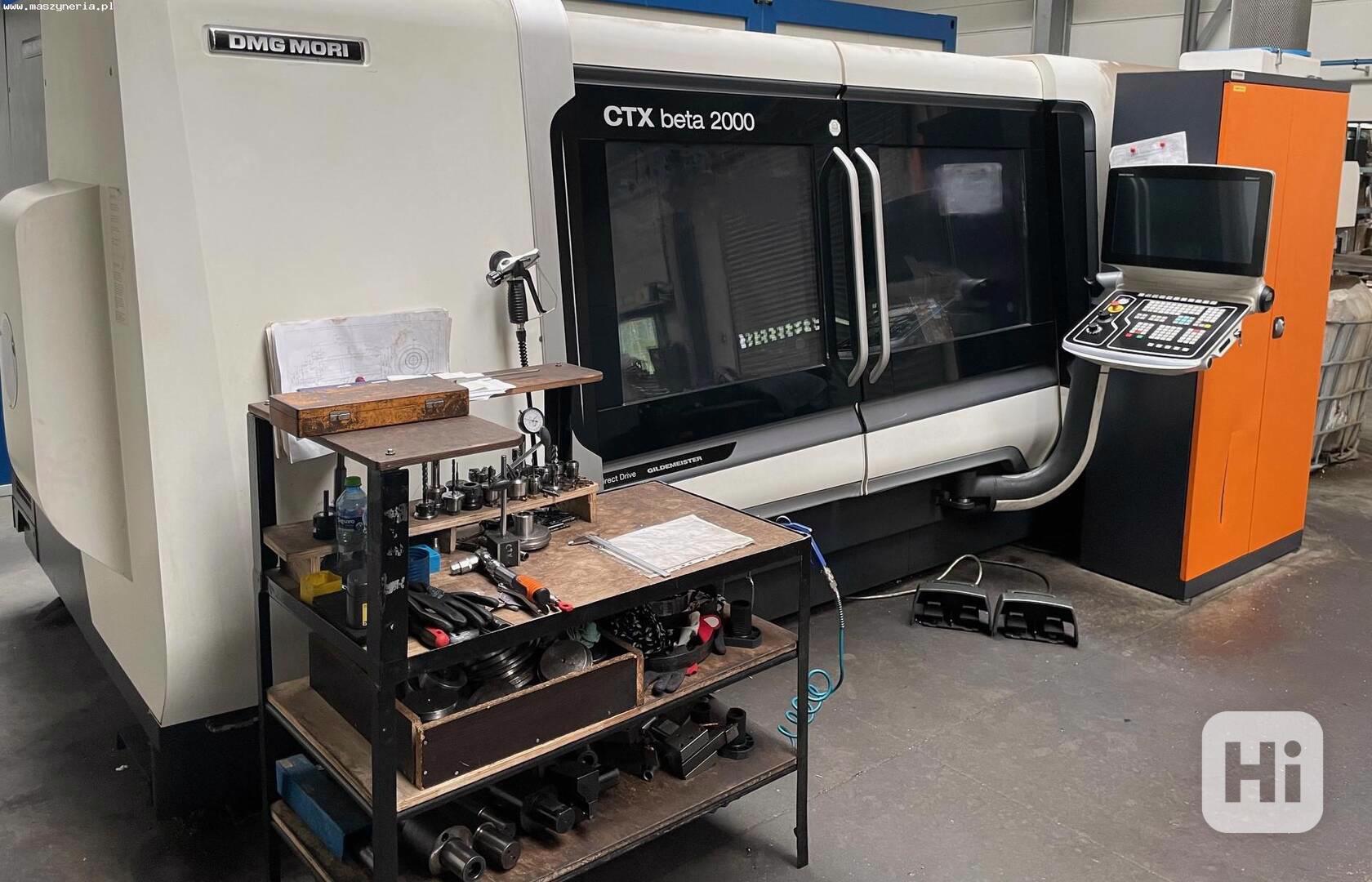

CNC soustružnické centrum DMG MORI CTX Beta 2000 bylo vyrobeno v roce 2020 v Itálii společností Graziano Tortona S.r.l.
Technické specifikace soustruhu DMG MORI CTX Beta 2000
Obecné údaje
výkyv nad ložem: 800 mm
maximální průměr soustružení: 600 mm
maximální průměr tyče: 102 mm
maximální délka soustružení: 2000 mm
posuv v ose X/Y/Z: 415/75/2025 mm
rychlý posuv v ose X/Y/Z: 30/22,5/33 m/min
tah posuvu v ose X/Y/Z: 9/9/13 kN
rozlišení os X,Y,Z: 0,001 mm
prodloužení koníka: 2025 mm
prodloužení pinoly koníka: 150 mm
průměr pinoly koníka: 120 mm
kužel pouzdra koníka: MT5
maximální tah koníka: 1800 daN
úhel sklonu lůžka: 45°
provozní hodiny: 6219 h
rozměry stroje bez dopravníku třísek (D x Š x V): cca 5564 x 3150 x 2135 mm
hmotnost stroje DMG MORI CTX Beta 2000: 11000 kg
Hlavní vřeteno
maximální otáčky: 3600 ot/min
průměr otvoru: 121 mm
čelo vřetena: 220 h5 mm
vnitřní průměr předního ložiska: 160 mm
hydraulická brzda
osa C
rychlost otáček osy C: 0-200 ot/min
přesnost osy C: 0,001 mm

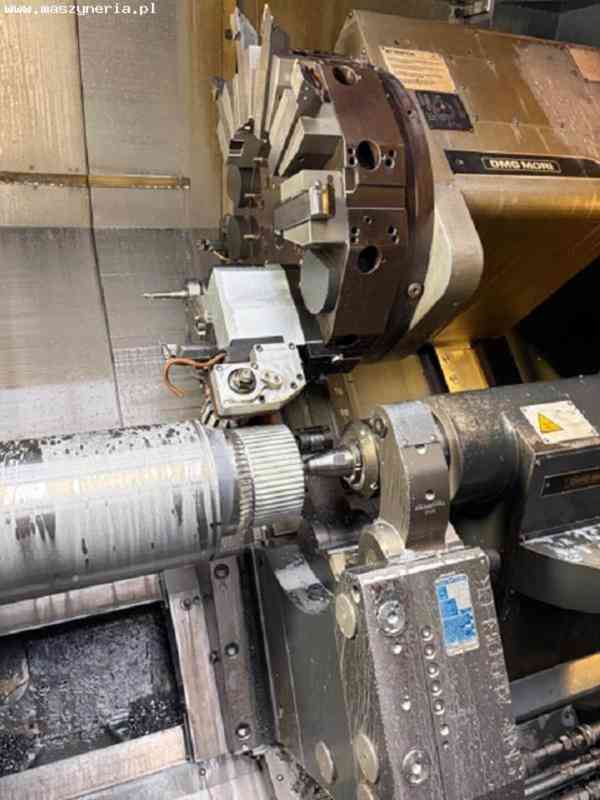

Nástrojová hlava

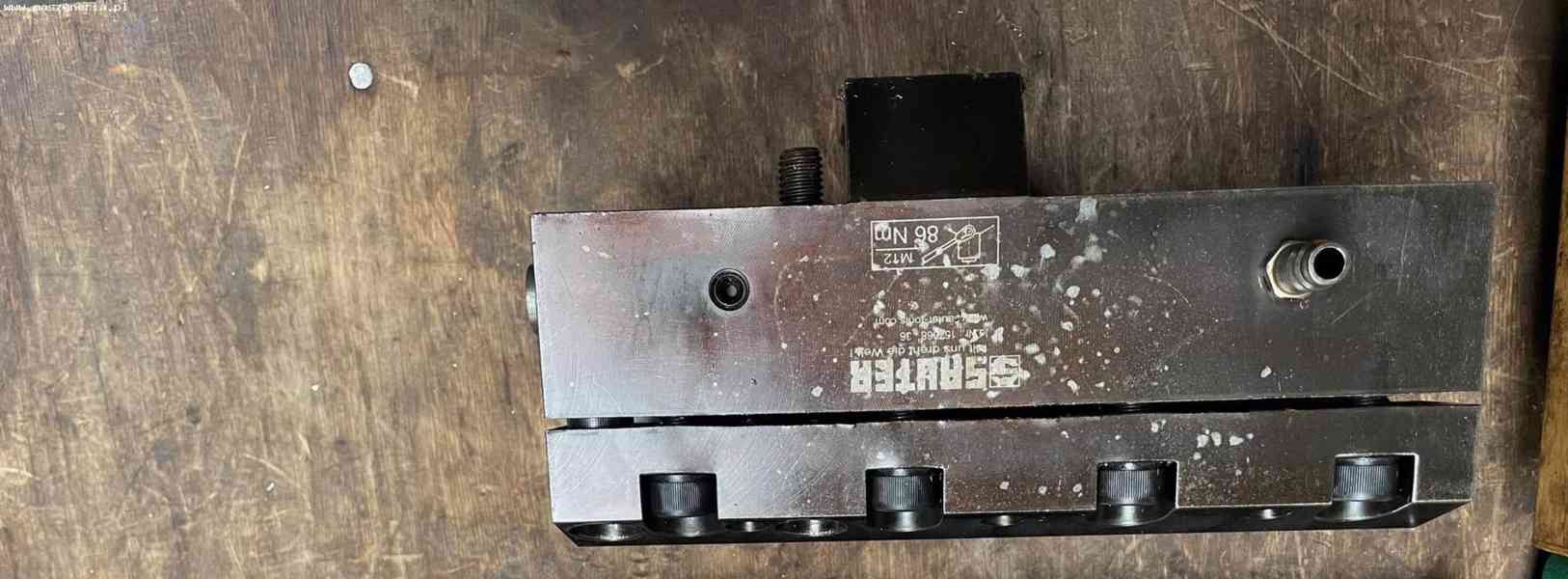

počet poloh: 12 + 6 pro nástroje typu blocktools

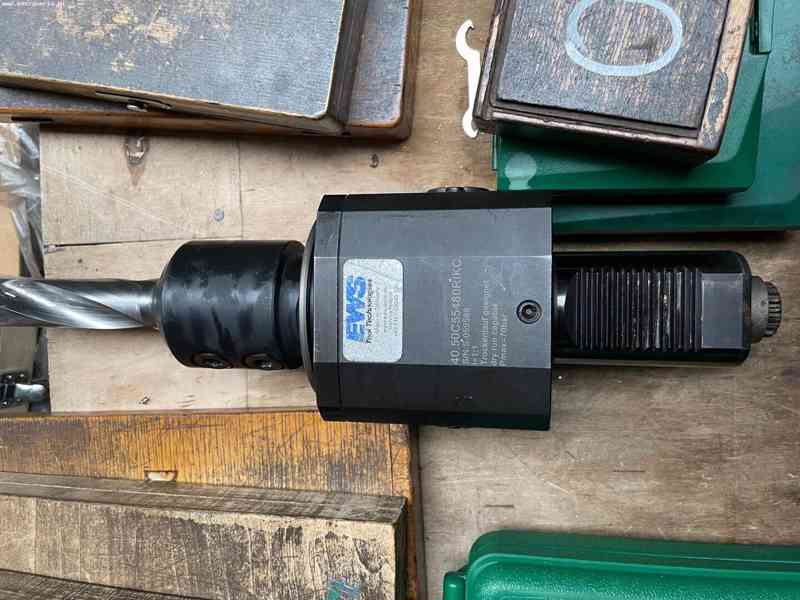

maximální rychlost poháněných nástrojů: 4000 ot/min

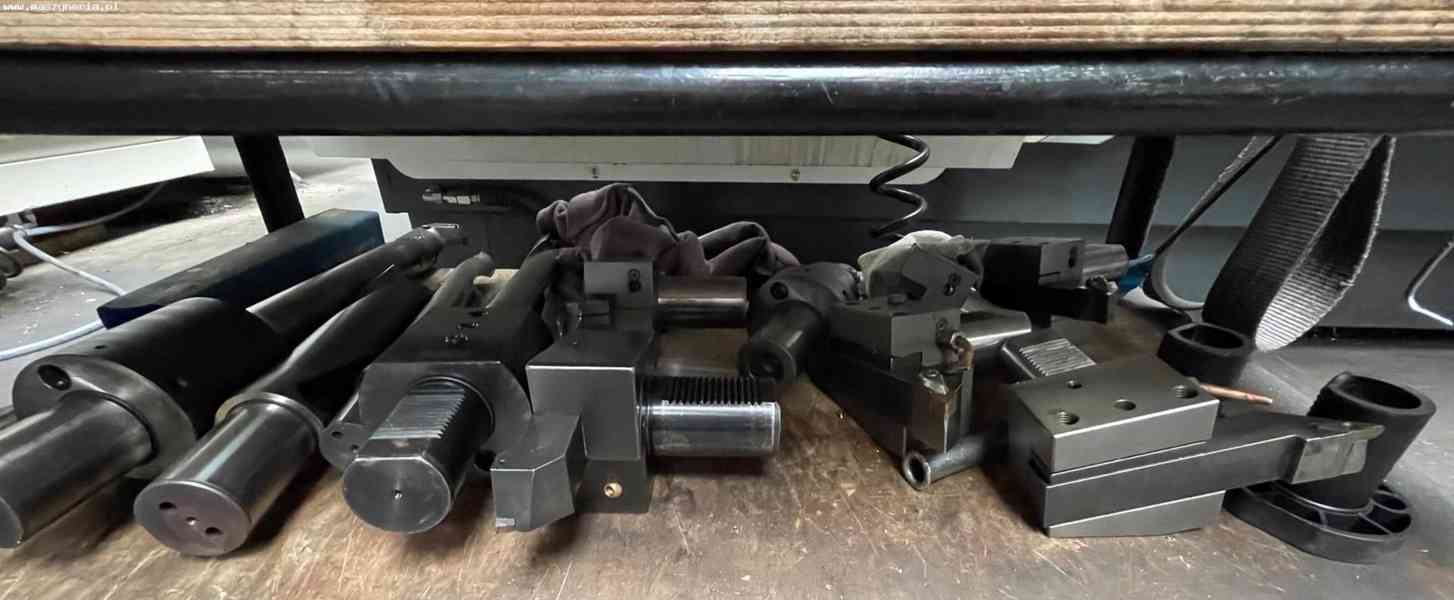

držák nástrojů: VDI 50
doba indexování o 30°: 0,4 s
Vybavení soustruhu na kov DMG MORI
CNC řízení SIEMENS SINUMERIK 840D sl Operate s jednotným uživatelským rozhraním CELOS
přídavná funkce „soustružení a frézování mimo osu“

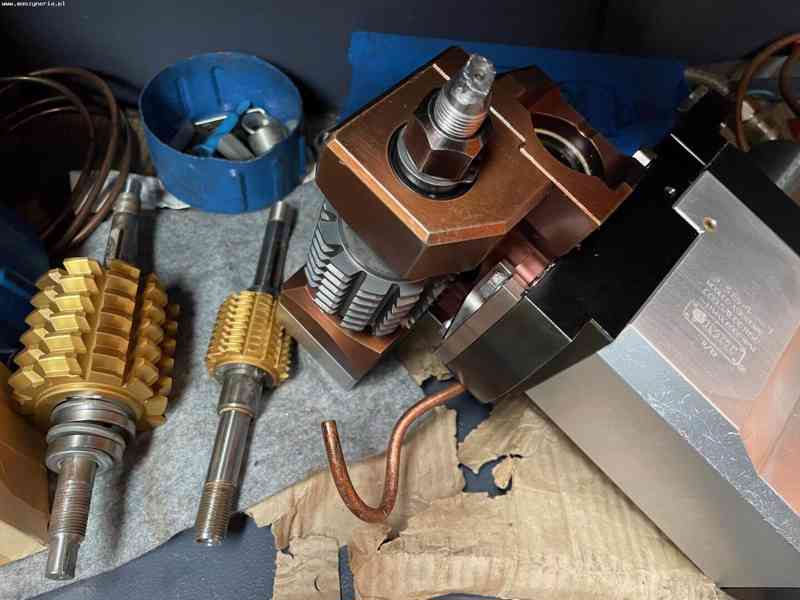

přídavná funkce „frézování ozubených kol“
přídavná funkce „soustružení polygonů pro obrábění eliptických a polygonálních tvarů“
přídavný balíček pro obrábění hřídelí
osa Y
sonda pro měření nástrojů: RENISHAW RP3
systém přímého měření v osách X a Y
3čelisťové mechanické soustružnické sklíčidlo s průchozím otvorem
vřeteno s průchozím upínacím mechanismem o průměru 104 mm
ovládací panel s dotykovou obrazovkou: DMG MORI ERGOline
IoTconnector (komunikační zařízení pro propojení strojů prostřednictvím otevřených protokolů)
umístění: Polsko
telefon: +48 603 510 566
