Popis

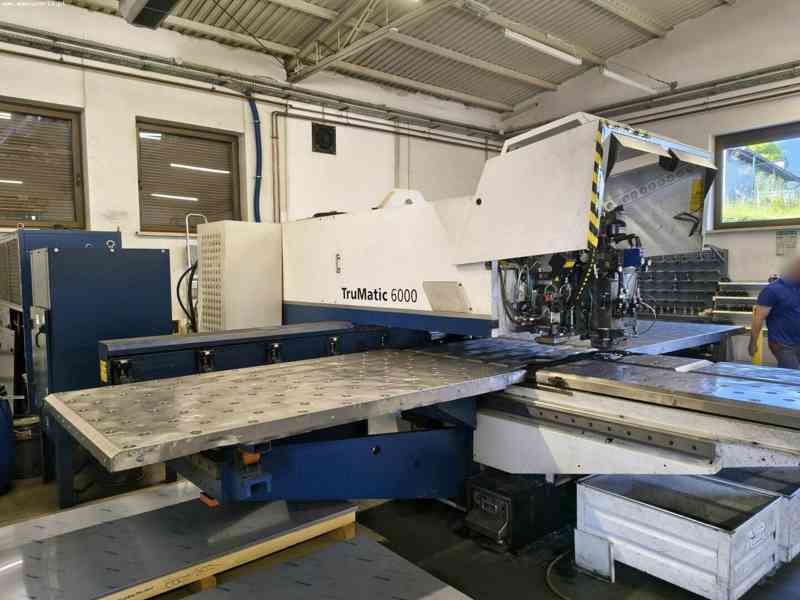

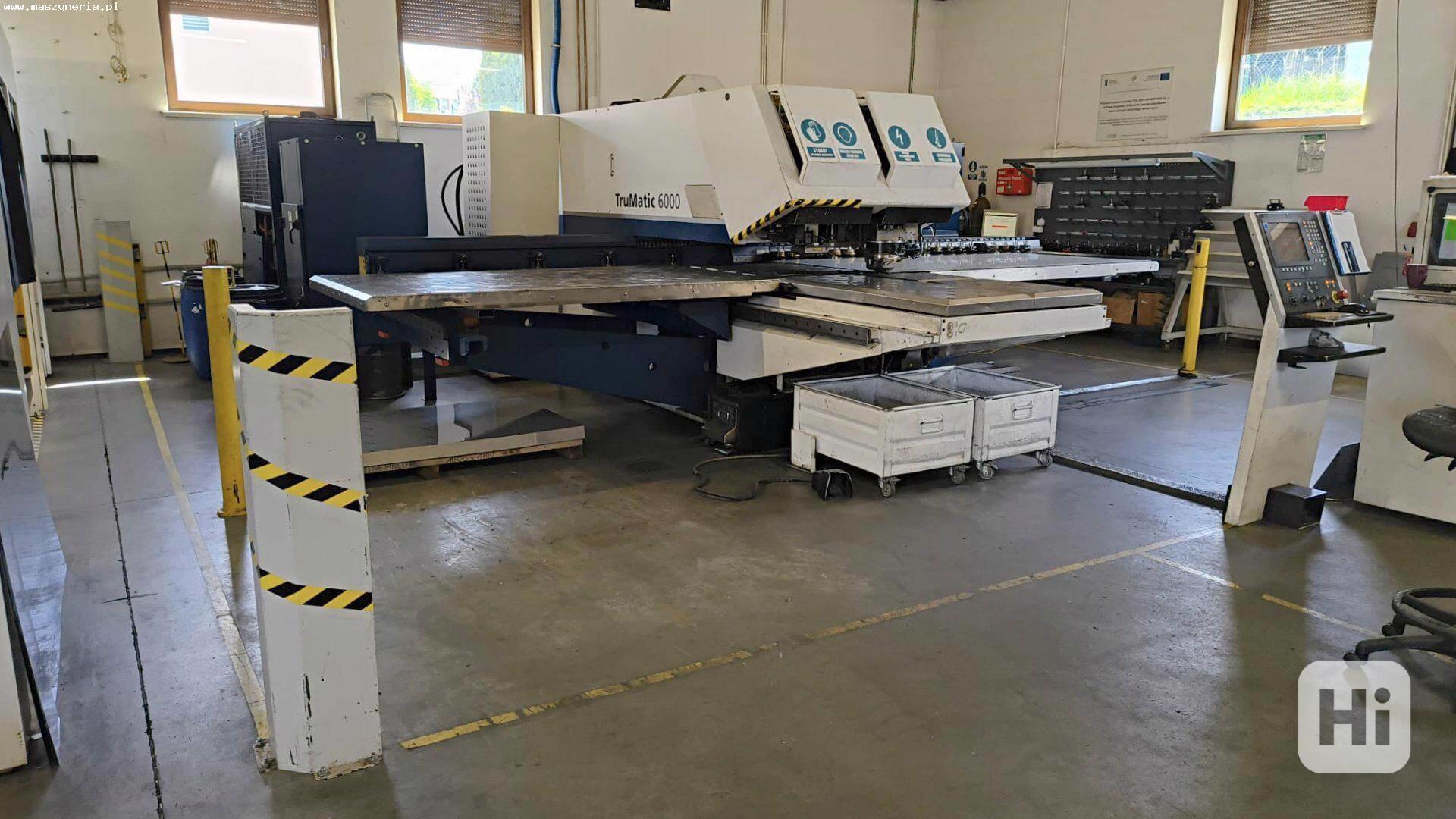

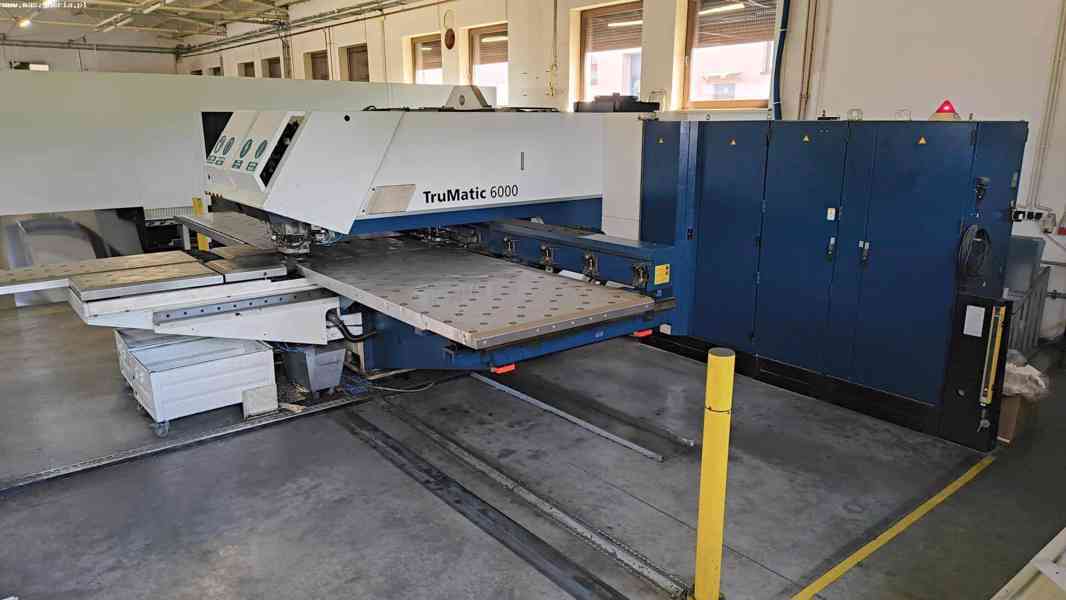

Vysekávací laserový lis TRUMPF TruMatic TC 6000 L-1300 byl vyroben v roce 2010 v Německu společností TRUMPF Werkzeugmaschinen GmbH+Co. KG.
Technické údaje vysekávacího lisu TRUMPF TruMatic TC 6000 L-1300
Obecné údaje
- rozsah obrábění: vysekávání, řezání laserem, závitování, tváření
- maximální vysekávací síla: 22 t (220 kN)
- maximální hmotnost obrobku: 200 kg
- pracovní plocha (vysekávání a řezání laserem): 2585 x 1280 mm
- pracovní plocha (vysekávání): 2585 x 1370 mm
- rychlost posuvu v ose X/Y: 90/60 m/min
- rychlost posuvu při současném provozu pohonů v osách X a Y: 108 m/min
- počet zdvihů nástroje (vysekávání): 900/min
- počet zdvihů nástroje (značení): 2800/min
- úhel otáčení nástroje: 360°
- doba výměny nástroje: přibližně 1,5-5 s
- tlak stlačeného vzduchu: 7-12 bar
- spotřeba stlačeného vzduchu: přibližně 65 Nm3/h
- maximální vstupní ochrana: 63 A
- ovládací napětí: 24 V
- jmenovitý proud: 55 A
- potřeba energie: 65 kVA
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 7800 x 7500 x 2400 mm
- hmotnost stroje TruMatic 6000L: přibližně 16700 kg
Vysekávání a tváření
- maximální průměr vysekávání: 76,2 mm
- maximální tloušťka vysekávání: 8 mm
- maximální výška tváření: 12 mm
Řezání laserem
- maximální tloušťka řezání (konstrukční ocel): 8 mm
- maximální tloušťka řezání (nerezová ocel): 4 mm
- maximální tloušťka řezání (hliník): 3 mm
- výkon laseru: 100-2000 W
- frekvence laseru: 100-10000 Hz
Závitování
- rozsah závitování: M2,5-M8
- rychlost závitování: 330 ot/min
Vybavení vysekávacího stroje TRUMPF

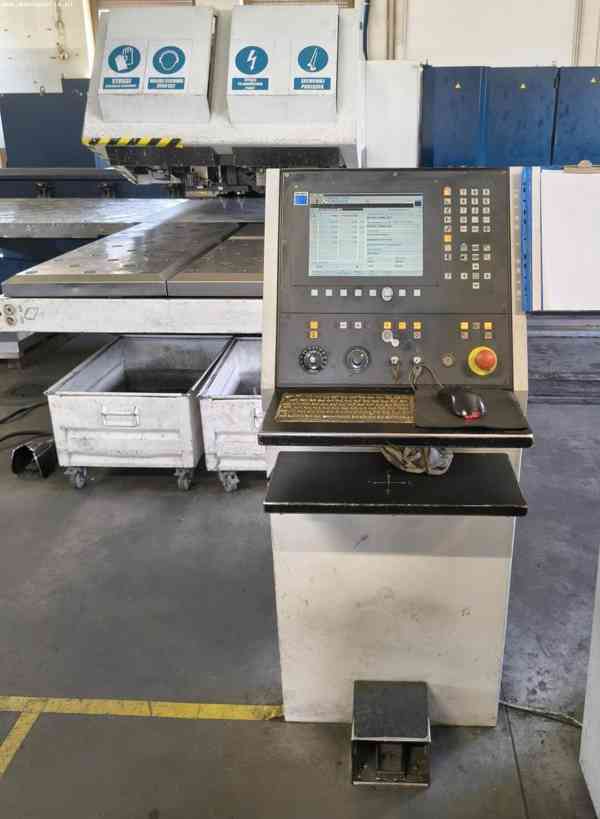

- CNC řídicí jednotka TRUMPF na bázi SIEMENS SINUMERIK 840D
- operační systém: WINDOWS

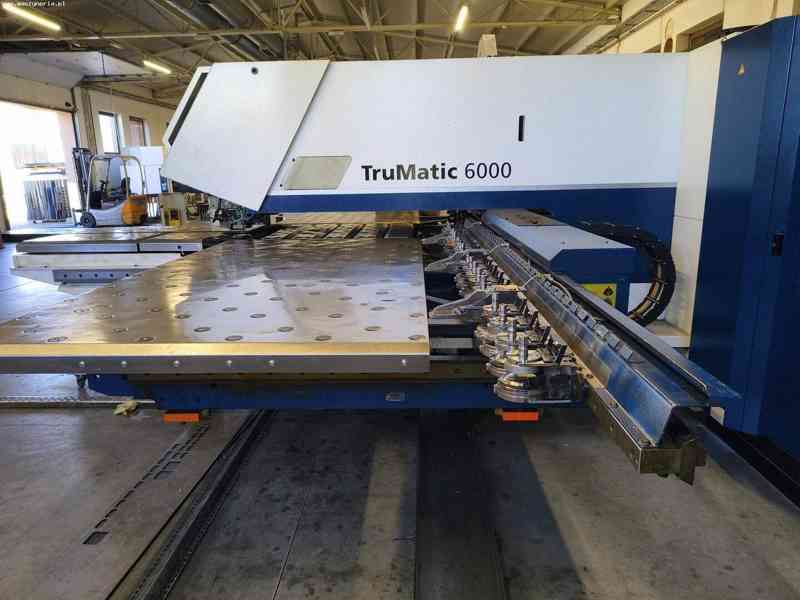

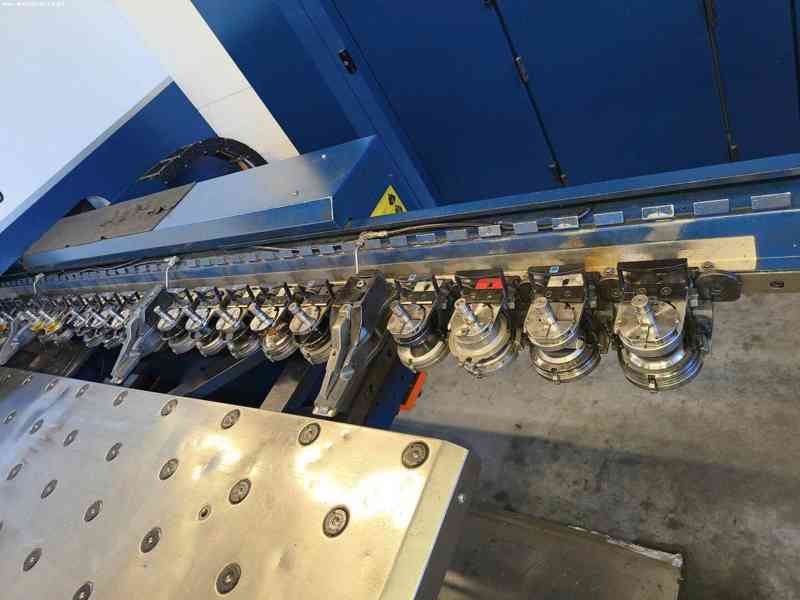

- 18polohový lineární zásobník nástrojů
- hlava MultiTool (180 nástrojů)
- laserový zdroj: TRUMPF TruFlow 2000

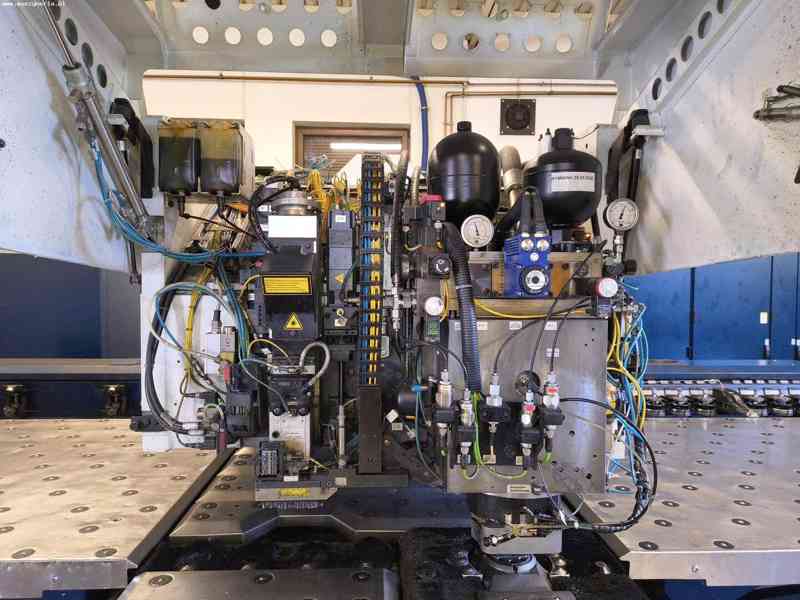

- hydraulická vysekávací hlava
- digitální, bezúdržbové servopohony
- přesné vedení na válečkových ložiscích
- světelné závěsy
- systém odsávání odpadu
filtrační systém
umístění: Polsko
