Popis

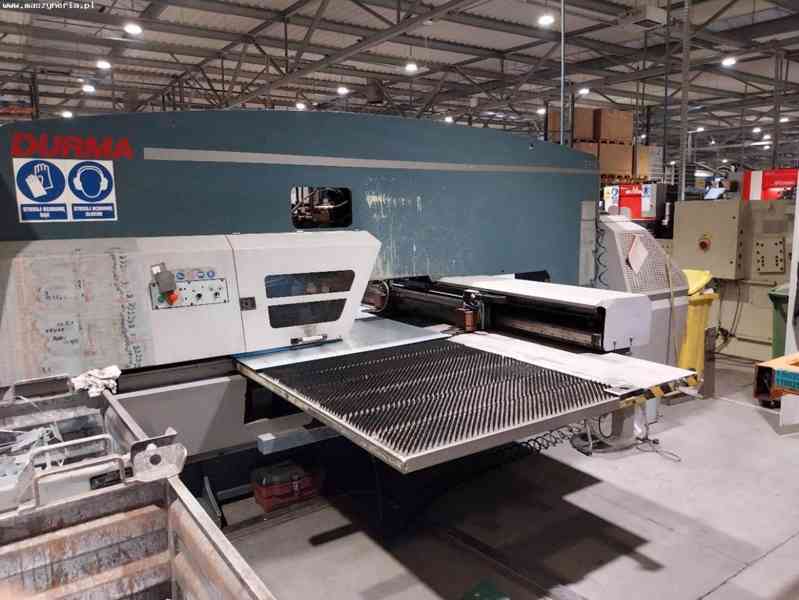

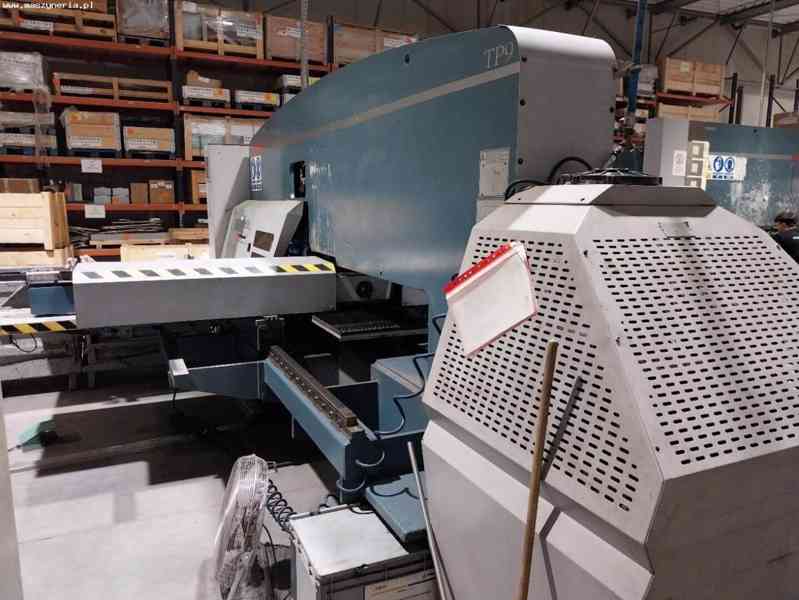

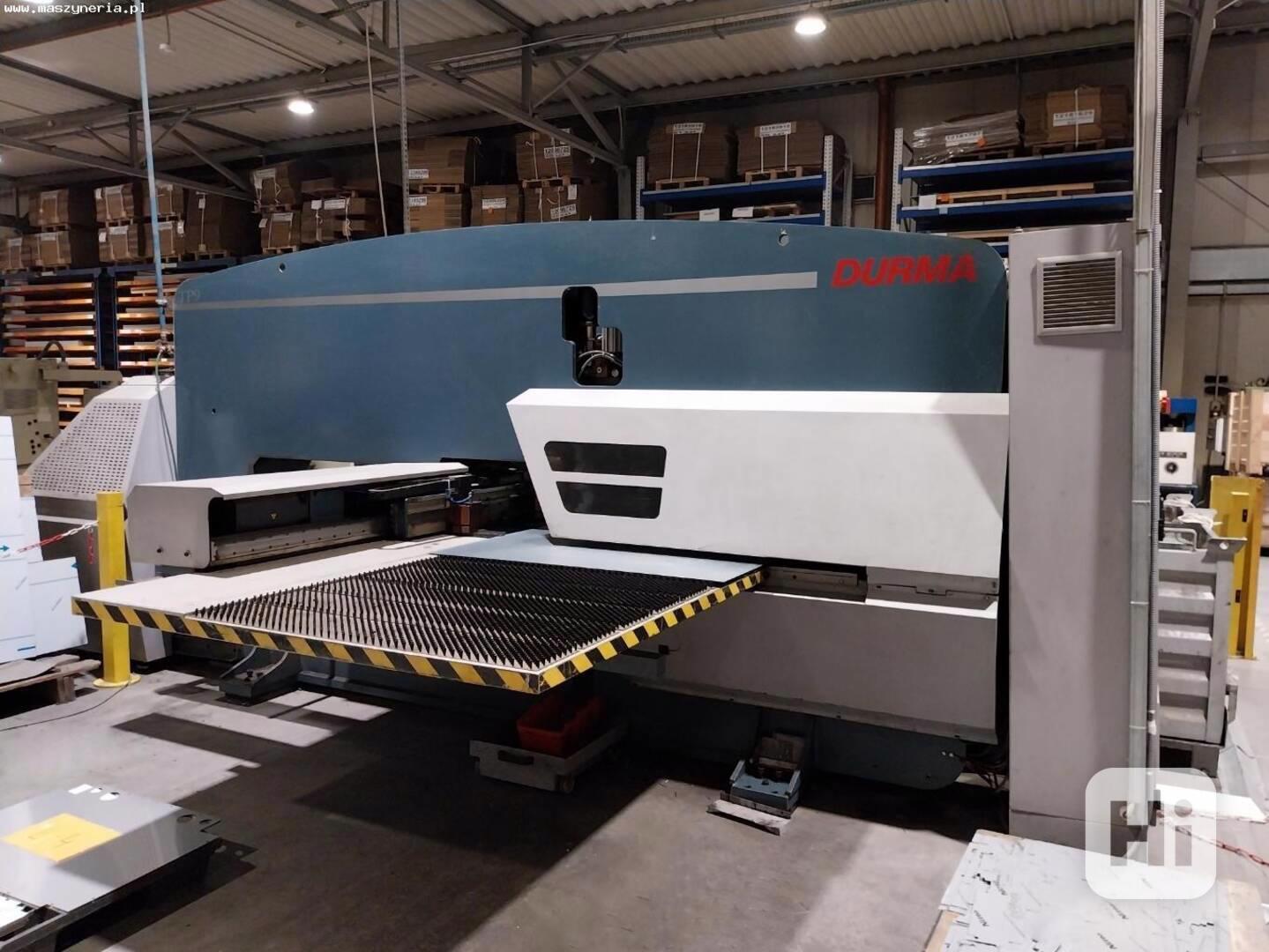

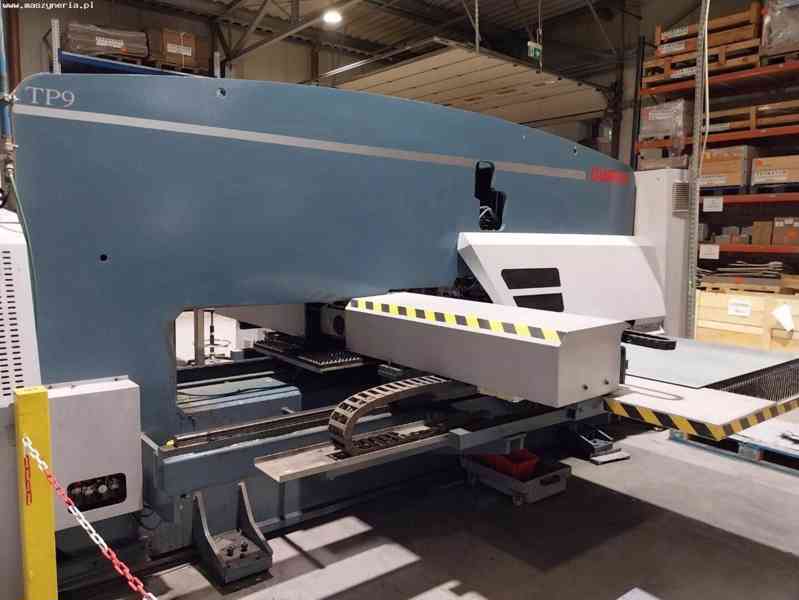

Revolverový vysekávací lis DURMA TP9 byl vyroben v roce 2007 v Turecku společností DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş.
Technické specifikace vysekávacího lisu DURMA TP9
- maximální vysekávací síla: 20 t
- posuv v ose X: 2000 mm + polohování
- posuv v ose Y: 1250 mm
- rychlost posuvu v ose X/Y: 75/60 m/min
- rychlost posuvu v osách X a Y (současně): 90 m/min
- maximální tloušťka obrobku (měkká ocel, pevná stanice): 6 mm
- maximální tloušťka obrobku (nerezová ocel, pevná stanice): 3 mm
- maximální tloušťka obrobku (měkká ocel, indexová stanice): 3 mm
- maximální tloušťka obrobku (nerezová ocel, indexová stanice): 1,5 mm
- maximální hmotnost obrobku (při maximální rychlosti vysekávání): 100 kg

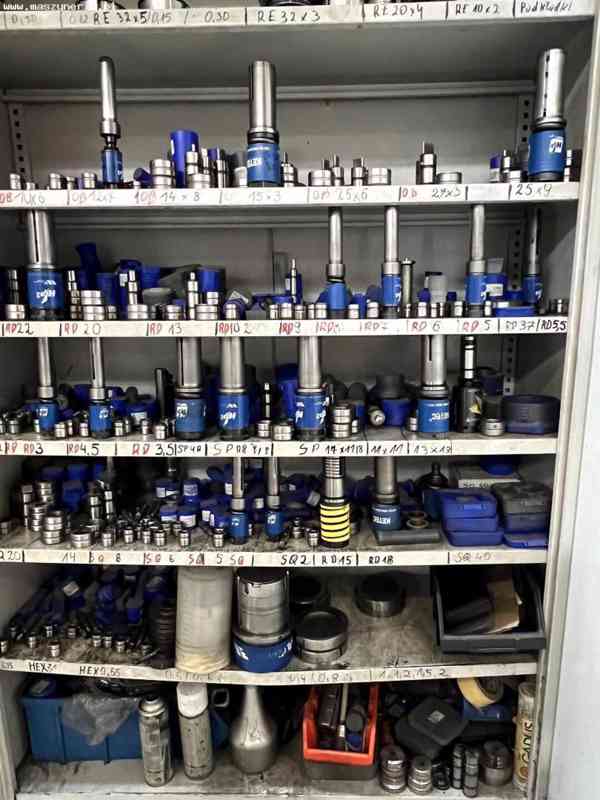

- počet nástrojových stanic: 27 – z toho:
stanice A (0,8-12,7 mm): 11
stanice B (12,8-31,7 mm): 10
stanice B index (12,8-31,7 mm): 2
stanice C (31,8-50,8 mm): 1
stanice C index (31,8-50,8 mm): 1
stanice D (50,9-88,9 mm): 2
- maximální průměr nástroje: 88,9 mm
- délka zdvihu nástroje: 40 mm
- počet zdvihů nástroje (zdvih 1 mm, tloušťka obrobku 1 mm): 900/min
- počet zdvihů nástroje (zdvih 25 mm, tloušťka obrobku 1 mm): 300/min
- rychlost otáčení revolveru: 22 ot/min
- rychlost otáčení indexové stanice: 75 ot/min
- výška pracovního stolu: 940 mm
- přesnost polohování: ± 0,1 mm
- opakovatelnost: ± 0,05 mm
- síla upínání materiálu: 1000 Kg
- objem olejové nádrže: 225 l
- výkon motoru: 7,5 kW
- napájení: 3 x 400 V; 50 Hz
- rozměry (D x Š x V): 6100 x 4200 x 2500 mm
- hmotnost stroje DURMA TP9: 12500 kg
Vybavení revolverového vysekávacího lisu DURMA
- CNC řízení: SIEMENS SINUMERIK
- CAD/CAM software: METALIX
- kartáčový pracovní stůl
- optické ochranné závěsy
- chladicí zařízení
- svorky na materiál (2 ks)
- ovládání nožním spínačem
- nádoba na odpad
umístění: Polsko
